ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «10» октября 2022 г. № 2525 Сведения

об утвержденном типе средства измерений

№ и/ п

Наименование типа

Обозначение типа

Код характера производства

Per. Но

мер

Зав. номер(а) *

Изготовители

Правообладатель

Код идентификации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Контроллеры многофункциональные

МФК3000,

МФК1500

С

87007-

22

061900019067,

061900019068

Акционерное общество «Те-конГруп» (АО «ТеконГруп»), г. Москва

Акционерное общество «ТеконГруп» (АО «ТеконГруп»), г. Москва

РФ

ВНР Д.4200 02.002МП «Контроллеры многофункциональные МФК3000, МФК1500. Методика поверки» с Изменением № 1

3 года

Акционерное общество «ТеконГруп» (АО «ТеконГруп»), г. Москва

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»), г. Москва

12.11.2019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» октября 2022 г. № 2525

Лист № 1 Регистрационный № 87007-22 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры многофункциональные МФК3000, МФК1500

Назначение средства измерений

Контроллеры многофункциональные МФК3000, МФК1500 (далее - контроллеры) предназначены для измерений и измерительных преобразований стандартных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, силы переменного тока, сопротивлений; выходных сигналов термопар и термопреобразователей сопротивления; приема и обработки дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов на основе результатов измерений параметров технологических процессов.

Описание средства измерений

Контроллеры относятся к проектно-компонуемым изделиям. В состав контроллера, который определяется потребителем при заказе, могут входить модули центрального процессора, модули ввода-вывода (дискретные или аналоговые), каркас, шасси и источники питания.

Корпус контроллера МФК3000 - металлический, представляет собой крейт конструктива Евромеханика 19".

Контроллер МФК1500 представляет собой набор шасси с установленными в них модулями.

Архитектура контроллеров допускает проектирование МФК3000, состоящего из 3-х крейтов, и МФК1500, состоящего из локальных и удаленных секций, с общим количеством модулей не более 120, включая модули устройств связи с объектом (УСО) и центральных процессоров.

В МФК1500 могут применяться два типа модулей центрального процессора: CPU715 и CPU850.

Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое оборудование, защищающее от воздействия внешней среды. Защита контроллера от несанкционированного доступа в составе шкафа обеспечивается путём закрытия дверей шкафа на встроенный замок.

Контроллеры применяются для построения вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности (энергетике, машиностроении, химической, нефтегазовой, деревообрабатывающей, пищевой промышленности, в области использования атомной энергии и т.д.).

Фотографии общего вида контроллеров приведены на рисунках 1, 2, 3.

Приказ Росстандарта №2525 от 10.10.2022, https://oei-analitika.ru

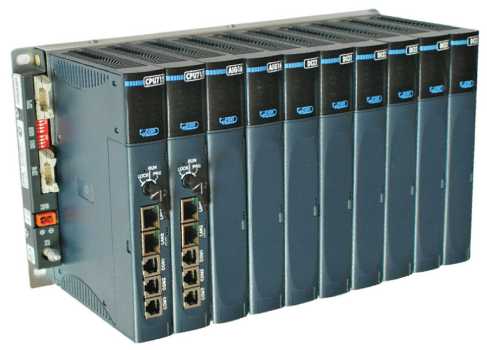

Рисунок 1 - Фотография контроллера МФК1500 с CPU715

Приказ Росстандарта №2525 от 10.10.2022, https://oei-analitika.ru

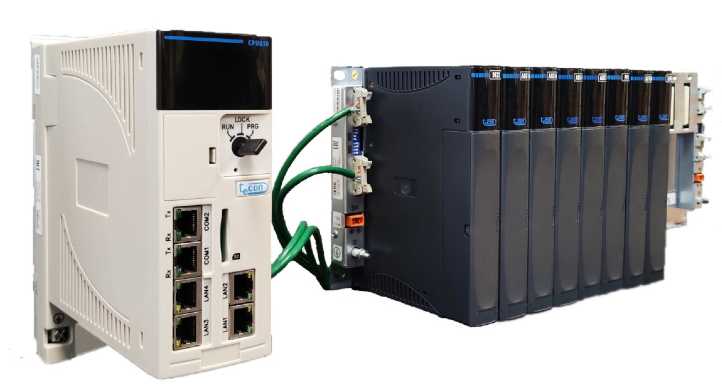

Рисунок 2 - Фотография контроллера МФК1500 с CPU850

Приказ Росстандарта №2525 от 10.10.2022, https://oei-analitika.ru

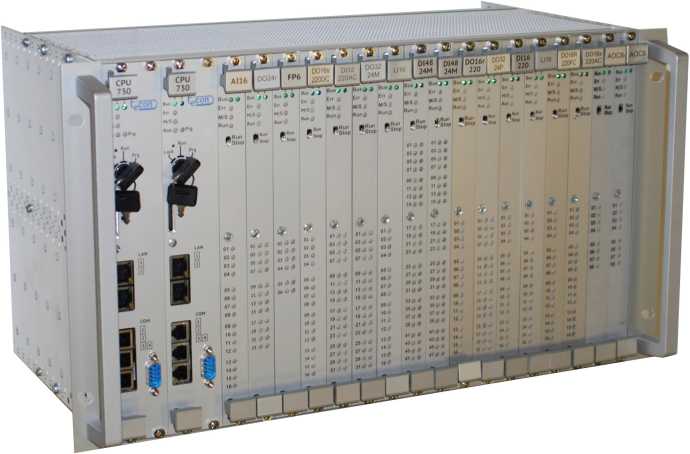

Рисунок 3 - Фотография контроллера МФК3000

Пломбирование контроллеров не предусмотрено. Нанесение знака поверки на корпус контроллеров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) контроллеров состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения (ВПО) модулей.

БПО и СПО выполняют функции управления работой контроллеров.

БПО и СПО не являются метрологически значимыми частями ПО контроллеров.

ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации. Информация передается в СПО через защищенный интерфейс Unitbus или TMB. ВПО модулей является метрологически значимой частью ПО контроллеров МФК3000, МФК1500. Идентификационным признаком программного обеспечения является номер версии ВПО, указанный в таблицах 1, 2, который можно прочесть на дисплее системы в программе TUNER.

Таблица 1 - Идентификационные данные ВПО модулей контроллеров МФК3000

Идентификационные данные

Значение

AI16

AOC8

DI48-24M

FP6

LI16

Идентификационные данные (признаки)

-

-

-

-

-

Идентификационное наименование ПО

-

-

-

-

-

Номер версии

4.X

4.X

4.X

4.X

4.X

Таблица 2 - Идентификационные данные ВПО модулей контроллеров МФК1500

Идентификационные

данные

Значение

AI4,

AI8,

AIX8, AIX16

AIG8,

AIG16, ADO24

AI8H,

AI16H

AOC2,

AOC4,

AOC4H

LIG4,

LIG8,

LIG16

DI16,

DI32,

DIO32

FP8

FP1

AIV4

Идентификационные данные (признаки)

-

-

-

-

-

-

-

-

-

Идентификационное наименование ПО

-

-

-

-

-

-

-

-

-

Номер версии

5.X

5.X

5.X

5.X

5.X

5.X

5.X

5.X

5.X

Метрологические характеристики модулей контроллера нормированы с учётом влияния на них ВПО.

Конструкция СИ и способ корректировки ВПО исключают возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ВПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 и обеспечивается программно-аппаратной архитектурой контроллеров. Для защиты от непреднамеренных воздействий в ВПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ВПО доступна только на специализированном оборудовании производителя.

Метрологические и технические характеристики

Основные метрологические характеристики контроллеров представлены в таблице 3.

Таблица 3 - Основные метрологические характеристики контроллеров

Модель

МФК

Тип

модуля1

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности:

у- приведённой, %, 5 - относительной, %, Д -абсолютной

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окр. среды, на каждые 10 °C:

у- приведённой, %, 5 - относительной, %, Д - абсолютной

Примечание ^вх - входное сопротивление;

Rii;u - сопротивление нагрузки)

1

2

3

4

5

6

7

3000

AI16

от 0 до 5 мA; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,15

у=±0,10

у=±0,10

у=±0,075 у=±0,05 у=±0,05

Rвх=100 Ом

от 0 до 10 В

14 бит

у=±0,10

у=±0,05

Rвх=125 кОм

AOC8

14 бит

от 0 до 5 мA; от 0 до 20 мA; от 4 до 20 мA

у=±0,10 у=±0,05 у=±0,05

у=±0,05 у=±0,025 у=±0,025

Rнаг=2000 Ом

Rнаг=600 Ом

Rнаг=600 Ом

3000

LI16

от 0 до 10 мВ

14 бит

у=±0,10

у=±0,05

Rвх не менее

100 кОм

от 0 до 50 мВ; от 0 до 100 мВ; от 0 до 500 мВ;

от -10 до +10 мВ; от -50 до +50 мВ;

от -100 до +100 мВ;

от -500 до +500 мВ

у=±0,05

у=±0,025

Сигналы от термопар (ТП)стандартных градуировок по ГОСТ Р 8.585-2001 от -6,154 до 76,373 мВ

14 бит

от у=±0,10 до у=±0,15 в зависимости от градуировки и диапазона преобразов. температур

от у=±0,05 до у=±0,075 в зависимости от градуировки и диапазона преобразования

температур

С учетом погр. канала компенсации темп. хол. спая, но без учета погр. датчика компенсации

1

2

3

4

5

6

7

темп. хол. спая

3000

LI16

Сигналы от термопреобразователей сопротивления (ТС)3 по ГОСТ 6651-2009, по ГОСТ 6651-78 от 7,95 до 395,16 Ом

14 бит

от у=±0,10 до у=±0,15 в зависимости от градуир. и диапазона преобразов. температур

от у=±0,05 до у=±0,075 в зависимости от градуировки и диапазона преобразования температур

По трех- и четырехпроводной схеме измерения

от 10 до 100 Ом; от 10 до 200 Ом; от 10 до 500 Ом

14 бит

у=±0,10

у=±0,05

1500

AI4

AI4*

AI4**

AI8

AI8*

AI8**

от 0 до 5 мА; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,15 у=±0,10 у=±0,10

у=±0,075 у=±0,05 у =±0,05

R,-x 135 Ом

AIX8

AIX8*

AIX8**

AIX16

AIX16*

AIX16**

от 0 до 5 мA; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,10

у=±0,10

у=±0,10

у=±0,05

у=±0,05

у=±0,05

IRA 45 Ом

AI8H

AI8H*

AI8H**

AI16H

AI16H*

AI16H**

от 0 до 5 мA; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,10

у=±0,10

у=±0,10

у=±0,05

у=±0,05

у=±0,05

Rbk=264,9 Ом

AIX8

AIX8*

AIX8**

AIX16

AIX16*

AIX16**

от - 5 до +5 мА; от -20до+20 мА

14 бит

у=±0,10

у=±0,10

у=±0,05

у=±0,05

RIA 45 Ом

AI4

AI4*

AI4**

AI8

AI8*

AI8**

от 0 до 10 В

14 бит

у=±0,10

у=±0,05

R.PA='125 кОм

1

2

3

4

5

6

7

1500

AIX8

AIX8*

AIX8**

AIX16

AIX16*

AIX16**

от 0 до 10 В от -10 до +10 В

14 бит

у=±0,10

у=±0,10

у=±0,05

у=±0,05

Rвх=105 кОм

AIG8

AIG8*

AIG8**

AIG16

AIG16*

AIG16**

от 0 до 5 мА; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,20

у=±0,15

у=±0,15

у=±0,10 у=±0,075 у=±0,075

Rвх=135 Ом

AOC2

AOC2*

AOC2**

AOC4

AOC4*

AOC4**

AOC4H

AOC4H*

AOC4H**

14 бит

от 0 до

5 мA; от 0 до 20 мA; от 4 до 20 мA

у=±0,10

у=±0,05

у=±0,05

у=±0,05 у=±0,025 у=±0,025

Rнаг=2000 Ом

Rнаг=600 Ом

Rнаг=600 Ом

ADO24

ADO24*

ADO24**

от 0 до 5 мA; от 0 до 20 мA; от 4 до 20 мA

14 бит

у=±0,20

у=±0,15

у=±0,15

у=±0,10 у=±0,075 у=±0,075

Rвх=135 Ом

LIG4

LIG4*

LIG4**

LIG8

LIG8*

LIG8**

LIG16

LIG16*

LIG16**

от 0 до 10 мВ

14 бит

у=±0,10

у=±0,05

Rвх не менее

100 кОм

от 0 до 50 мВ; от 0 до 100 мВ; от 0 до 500 мВ;

от -10 до +10 мВ; от -50 до +50 мВ;

от -100 до +100 мВ;

от -500 до+500 мВ

14 бит

у=±0,05

у=±0,025

Rвх не менее

100 кОм

LIG4

LIG4*

LIG4**

LIG8

LIG8*

LIG8**

LIG16

LIG16*

LIG16**

Сигналы от ТП стандартных градуировок по ГОСТ Р 8.585-2001 от -6,154 до +76,373 мВ

14 бит

от у=±0,10 до у=±0,15 в зависимости от градуировки и диапазона преобразования температур

от у=±0,05 до у=±0,075 в зависимости от градуировки и диапазона преобразования температур

С учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности датчика компенсации температуры хол. спая

1

2

3

4

5

6

7

1500

LIG4

LIG4* LIG4**

LIG8

LIG8*

LIG8**

LIG16

LIG16*

LIG16**

Сигналы

от ТС по ГОСТ

6651-2009, по ГОСТ 6651-78 от 7,95 до 395,16 Ом

14 бит

от у=±0,10 до у=±0,15 в зависимости от градуировки и диапазона преобразования температур

от у=±0,05 до у=±0,075 в зависимости от градуировки и диапазона преобразования

температур

По трех- и четырехпроводной схеме измерения

LIG4

LIG4*

LIG4**

LIG8

LIG8*

LIG8**

LIG16

LIG16*

LIG16**

от 10 до

100 Ом;

от 10 до

200 Ом; от 10 до 500 Ом

14 бит

у=±0,10

у=±0,05

3000

DI48-24M

от 1 до 1000 Гц; от 0,1 до 1000 Гц

32 бит

у=±0,20

у=±0,05

у=±0,10

у=±0,025

-

от 1 до (232-1) импульсов

32 бит

Д=±1 импульс в рабочих условиях применения

-

FP6

от 250 до 100000 Гц;

от 0,5 до 100000 Гц

32 бит

§=±0,010

5=±0,005

5=±0,005

5=±0,0025

от 1 до (232-1) импульсов

32 бит

Д=±1 импульс в рабочих условиях применения

-

1500

DI16

DI16*

DI16**

DI32

DI32*

DI32**

DIO32

DIO32*

DIO32**

от 1 до (232-1) импульсов

32 бит

Д=±1 импульс в рабочих условиях применения

Униполярный сигнал с номинальным напряжением 24 В

Минимальная длительность импульс/пауза 1 мс

1

2

3

4

5

6

7

1500

FP1

FP1*

FP8

FP8*

FP8**

от 250 до 100000 Гц;

от 0,5 до

100000 Гц

32 бит

5=±0,010

5=±0,005

5=±0,005

5=±0,0025

Униполярный сигнал с номинальным напряжением 24 В

FP8

FP8*

FP8**

от 1 до

(232-1)

импульсов

32 бит

Д=± 1 импульс в рабочих условиях применения

Униполярный сигнал с номинальным напряжением 24 В Минимальная длительность импульс/пауза 5 мкс

AIV4

AIV4*

Среднеквадратичное значение переменного тока от 0,005 до 1,5 мА

14 бит

у=±0,5

у=±0,45

Базовая частота 45 Гц; диапазон частот от 10 до 1000 Гц

Примечания:

  • 1 Модификации модулей, обозначенные одним или несколькими символами «*», отличаются рабочими условиями (см. таблицу 4).

  • 2 Сигналы от термопар следующих градуировок:

по ГОСТ Р 8.585-2001:       TBP, A-1; TBP, A-2; TBP, A-3; T1IH. ПР(В); 'П1П. ПП(8); ТПП,

1I1I(R); ТХА, ХА(К); ТХК, XK(L); ТХКн, ХК(Е); ТМК, МК(Т); ТЖК, ЖК(1); ТНН, HH(N); ТМК, МК(М).

  • 3 Сигналы от термопреобразователей сопротивления следующих градуировок:

по ГОСТ 6651-2009:     ТСМ 50М, а=0,00428 °C1; ТСМ 50М, а=0,00426 °C1;

ТСМ 100М, а=0,00428 оС-1; ТСМ 100М, а=0,00426 оС-1; ТСП 50П, а=0,00391 оС-1; ТСП 50П, а=0,00385 оС-1; ТСП 100П, а=0,00391 оС-1; ТСП 100П, а=0,00385 оС-1; TCH 100H, а=0,00617 оС-1.

по ГОСТ 6651-78:       ТСП 46П, W100=1,3910; ТСМ 53М, W100=1,4260.

Таблица 4 - Основные технические характеристики контроллеров

Наименование характеристики

Значение

Параметры электрического питания:

220 +22

- напряжение переменного тока, В

- частота переменного тока, Г ц

50 -3

Габаритные размеры контроллера МФК3000, мм, не более

- высота

266

- ширина

483

- глубина

279

Габаритные размеры контроллера МФК1500, мм, не более

- высота (шасси CR1504, CR1508, CR1516)

187

- высота (шасси BP5002)

240

- ширина (шасси CR1504)

165

- ширина (шасси CR1508)

285

- ширина (шасси CR1516)

526

- ширина (шасси BP5002)

130

- глубина (шасси CR1504, CR1508, CR1516)

143

- глубина (шасси BP5002 с CPU850)

212

Масса, кг, не более

- контроллера МФК3000

15

- контроллера МФК1500

10

Назначенный срок службы, лет

15

Нормальная температура окружающей среды, °C

(25±5)

Рабочие значения температуры и влажности:

- контроллеров МФК3000

температура окружающей среды, °С

от +1 до +55

относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

95

- контроллеров МФК1500 с модулями без знаков «*» и «**»

в обозначении:

температура окружающей среды, кроме CPU850 и шасси BP5002, °С

от +1 до +60

температура окружающей среды для CPU850 и шасси BP5002, °С

от +1 до +45

относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

95

- контроллеров МФК1500 с модулями со знаком «*» в обозначении:

температура окружающей среды, °С

от -40 до +60

относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

98

- контроллеров МФК1500 с модулями со знаком «**» в обозначении:

температура окружающей среды, °С

от -50 до +60

относительная влажность при температуре +25 °С без конденсации

влаги, %, не более

98

Рабочие условия

- атмосферное давление, кПа

от 84,0 до 106,7

- температура хранения, °C

от -50 до +70

- температура транспортирования, °C

от -40 до +70

Знак утверждения типа

Для контроллеров МФК 1500 наносят на боковую панель модуля приклеиванием шильдика и на титульный лист руководства по эксплуатации типографским способом.

Для контроллеров МФК 3000 наносят на заднюю стенку кожуха приклеиванием шильдика и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность контроллеров МФК3000

Наименование

Обозначение

Количество, шт.

Контроллер МФК3000

-

1*

Комплект ответных частей разъемов модулей

-

1*

Руководство по эксплуатации

БНРД.420002.002РЭ

1

Паспорт

БНРД.420002.002ПС

1

Методика поверки

-

1

Упаковка

-

1

* Состав определяется спецификацией заказа.

Таблица 6 - Комплектность контроллеров МФК 1500

Наименование

Обозначение

Количество, шт.

Контроллер МФК1500

-

1*

Комплект ответных частей разъемов модулей

-

1*

Руководство по эксплуатации, часть 1

БНРД.420002.003РЭ1

1

Руководство по эксплуатации, часть 2

БНРД.420002.003РЭ2

1

Руководство по эксплуатации, часть 3

БНРД.420002.003РЭ3

1

Руководство по эксплуатации, часть 4

БНРД.420002.003РЭ4

1

Паспорт

БНРД.420002.003ПС

1

Методика поверки

-

1

Упаковка

-

1

* Состав определяется спецификацией заказа.

Сведения о методиках (методах) измерений

приведены в разделах «Устройство и работа» руководств по эксплуатации:

БНРД.420002.002РЭ, БНРД.420002.003РЭ1, БНРД.420002.003РЭ2, БНРД.420002.003РЭ3, БНРД.420002.003РЭ4.

Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным МФК3000, МФК1500

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4250-001-54897848-2015         (БНРД.420002.002ТУ)         Контроллеры

многофункциональные МФК3000, МФК1500. Технические условия.

Правообладатель

Акционерное общество «ТеконГруп» (АО «ТеконГруп») ИНН 7726302653

Адрес: 123423, г. Москва, 3-я Хорошевская ул., д.20, эт. 1, ком. 112

Телефон: (495) 730-41-12

Факс: (495) 730-41-13

Изготовитель

Акционерное общество «ТеконГруп» (АО «ТеконГруп»)

ИНН 7726302653

Адрес: 123423, г. Москва, 3-я Хорошевская ул., д.20, эт. 1, ком. 112 Телефон: (495) 730-41-12

Факс: (495) 730-41-13

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Приказ Росстандарта №2525 от 10.10.2022, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 октября 2022 г.

№    2525____

Москва

Об утверадении типа средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Утвердить:

тип средства измерений, сведения о котором прилагаются к настоящему приказу;

описание типа средства измерений, прилагаемое к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

f                                >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ^!

Е.Р.Лазаренко

Сертификат: 029D109BOOOBAE27A64C995DDB050203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

______—______/




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
