МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

20 июля 2022 г.

№    1761

Москва

О внесении изменений в сведения об утверяеденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя—Федерального—агентства—ms техническому

— Подлинник электронного документа, подписанного ЭП, регулированию и метролог 1и Н.Г^Дазарёнкзоьктронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Приказ Росстандарта №1761 от 20.07.2022, https://oei-analitika.ru

Б.М.Потемкин

Сертификат: 02A8CACOOCFAAD21844EF916F2181860DB Кому выдан: Потемкин Борис Михайлович Действителен: с 10.12.2021 до 10.12.2022




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1761 Сведения об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

№ п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств

«Крона-520»

46860-11

Общество с ограниченной ответственностью Научно-производственный комплекс «КРОНА» (ООО НИК «КРОНА»), г. Пенза

г. Пенза, ул. Мира, 60

Юридический адрес: 440028, г. Пенза, ул. Проспект Победы, д. 69 Адрес осуществления деятельности: 440028, г. Пенза, ул. Проспект Победы, д. 69

Общество с ограниченной ответственностью Научно-производственный комплекс «КРОНА» (ООО НПК «КРОНА»), г. Пенза

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1761

Лист № 1 Регистрационный № 46860-11 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520»

Назначение средства измерений

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520» (далее - каналы) предназначены для измерений напряжений, тока и температуры.

Описание средства измерений

В состав измерительных аналоговых каналов системы контроля и диагностики «Крона-520» входит:

  • - блок преобразования напряжения (БПН);

  • - адаптеры соответствующих типов и диапазонов (даны в таблице 2);

  • - переносная ПЭВМ (типа "Ноутбук");

  • - источник бесперебойного питания.

БПН обеспечивает независимое поканальное измерение и преобразование аналоговых сигналов в двоичный цифровой код, одновременное подключение до шестнадцати адаптеров аналоговых сигналов.

Набор входных адаптеров, подключаемых к БПН, обеспечивает подключение каналов к объекту контроля, гальваническую развязку входных сигналов, преобразование параметров входных сигналов в напряжение, их нормирование и синхронизацию (привязку к единому времени). Соответствующие адаптеры обеспечивают контактное и бесконтактное подключение (для токовых цепей). Для адаптеров бесконтактного подключения (токовых клещей) допускается раскрытие магнитопровода 14 или 20 мм.

ПЭВМ обеспечивает общее управление процессом контроля, измерений и регистрации сигналов на жёстком диске, обработку и индикацию результатов измерений, а также обмен информацией с оператором.

Источник бесперебойного питания обеспечивает нормальное функционирование каналов и сохранение информации при исчезновении электропитания длительностью по времени до 5 минут;

Составные части каналов выполнены в виде настольной переносной конструкции.

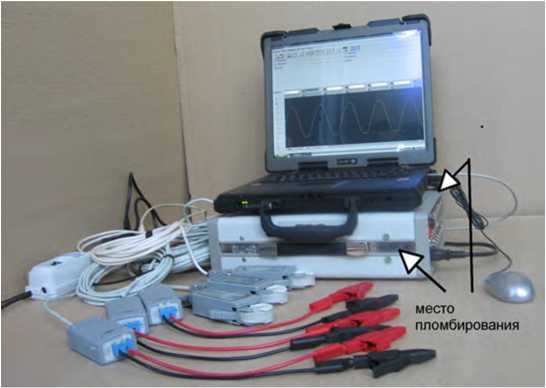

Фотография общего вида:

Приказ Росстандарта №1761 от 20.07.2022, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение имеет два уровня. Первый уровень (высокий) - интерфейс пользователя, второй уровень (низкий) - программное обеспечение аналого-цифровых преобразователей.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

krona520.exe

НПКР 00182

01 34 01

Версия v.1

D2225BDC

алгоритм   вы

числения контрольной суммы - CRC32

Программное обеспечение первого (высокого) уровня не оказывает влияния на метрологические характеристики.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010

Метрологические и технические характеристики

Виды и диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.

Таблица 2

Измеряемые величины

Диапазоны измерений

Пределы допускаемой основной приведенной погрешно-

сти измерений*

, %

Каналы измерений постоянного напряжения

  • - входное сопротивление не менее 0,1 МОм

  • - предел перегрузки 250 В

от - 0,1 до + 0,1 В от - 0,25 до + 0,25 В от - 0,5 до + 0,5 В

± 1,5

Каналы измерений постоянного напряжения

  • - входное сопротивление не менее 1 МОм;

  • - предел перегрузки 500 В

от - 1 до + 1 В от- 2,5 + 2,5 В от - 5 до + 5 В

± 1,5

Каналы измерений постоянного напряжения

  • - входное сопротивление не менее 10 МОм;

  • - предел перегрузки 3000 В

от - 10 до + 10 В от - 25 до + 25 В от - 50 до + 50 В от - 100 до + 100 В от - 250 до + 250 В от - 500 до + 500 В от - 1000 до + 1000 В

± 1,5

Каналы измерений переменного среднеквадратического напряжения

  • - частота измерений - 50 Гц;

  • - входная емкость не более 10 пФ;

  • - входное сопротивление не менее 0,1 МОм;

  • - предел перегрузки 175 В

от 0 до 0,07 В от 0 до 0,175 В от 0 до 0,35 В

± 2,5

Каналы измерений переменного среднеквадратического напряжения

  • - частота измерений - 50 Гц;

  • - входная емкость не более 10 пФ;

  • - входное сопротивление не менее 1 МОм

  • - предел перегрузки 350 В

от 0 до 0,7 В от 0 до 1,75 В от 0 до 3,5 В

± 2,5

Каналы измерений переменного среднеквадратического напряжения

  • - частота измерений - 50 Гц;

  • - входная емкость не более 10 пФ;

  • - входное сопротивление не менее 10 МОм

  • - предел перегрузки 2100 В

от 0 до 7 В от 0 до 17,5 В от 0 до 35 В от 0 до 70 В от 0 до 175 В от 0 до 350 В от 0 до 700 В

± 2,5

Каналы измерений силы постоянного тока (контактное подключение)

  • - падение напряжения на внутреннем шунте канала 0,3 В;

  • - предел перегрузки - двукратный

от - 0,005 до + 0,005 А от - 0,01 до + 0,01 А от - 0,025 до + 0,025 А от - 0,05 до + 0,05 А от - 0,1 до + 0,1 А от - 0,25 до + 0,25 А от - 0,5 до + 0,5 А от - 1 до + 1 А от - 2,5 до + 2,5 А от - 5 до + 5 А

от - 10 до + 10 А

± 1,5

Каналы измерений силы постоянного тока (бесконтактное подключение)

- предел перегрузки - двукратный

от - 25 до + 25 А от - 50 до + 50 А от - 100 до + 100 А от - 250 до + 250 А от - 500 до + 500 А от - 1000 до + 1000 А

± 4

Каналы измерений силы переменного среднеквадратического тока (контактное подключение)

  • - частота измерений - 50 Гц;

  • - падение напряжения на внутреннем шунте канала 0,3 В;

  • - предел перегрузки - двукратный

от 0 до 0,0035 А от 0 до 0,007 А от 0 до 0,0175 А от 0 до 0,035 А от 0 до 0,07 А от 0 до 0,175 А от 0 до 0,35 А от 0 до 0,7 А от 0 до 1,75 А от 0 до 3,5 А от 0 до 7 А

± 2,5

Каналы измерений силы переменного среднеквадратического тока (бесконтактное подключение)

  • - частота измерений - 50 Гц;

  • - предел перегрузки - двукратный

от 0 до 17,5 А от 0 до 35 А от 0 до 70 А от 0 до 175 А от 0 до 350 А от 0 до 700 А

± 5

Каналы измерений температуры

от 0 до 100 °С

± 4 °С

Неравномерность АЧХ измерительных каналов

от 40 до 300 Гц

не более 0,4 дБ

* нормирующее значение - нормирующее значение выражено модулем верхнего предела измерений.

Пределы допускаемой дополнительной погрешности измерений электрических параметров при изменении температуры окружающей среды не должны превышать половины пределов допускаемой основной погрешности на каждые 10 °С от диапазона температур (от 10 до 30) °С.

Число одновременно подключенных аналоговых каналов не превышает 16 шт.

Изоляция цепей питания БПН в нормальных условиях применения выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой 50 Гц и действующим значением 1,5 кВ.

Сопротивление изоляции цепей питания в нормальных условиях применения - не менее 20 МОм.

Сопротивление защитного заземления - не более 0,1 Ом.

Электропитание БПН осуществляется от сети однофазного переменного напряжения (220 ± 22) В и частотой (50 ± 1) Гц.

Максимальная потребляемая мощность от сети электропитания не более 100 В^А (без ПЭВМ и источника бесперебойного питания).

Габаритные размеры (Д х Ш х В) и масса:

  • -  ПЭВМ и источник бесперебойного питания - согласно своей технической документации;

  • -  БПН составляют не более 370х270х120 мм и 5 кг;

  • -  адаптеров АН, АТ и АТМ составляют не более 110х60х35 мм и 0,4 кг;

  • -  адаптеров АТБ составляют не более 215х80х40 мм и 0,8 кг.

Режим работы круглосуточный, непрерывный (при регулярном техническом обслуживании - один раз в месяц).

Средняя наработка на отказ - не менее 16 000 часов.

Нормальные условия применения:

  • - температура окружающего воздуха от 10 до 35 °С;

  • -  относительная влажность воздуха от 30 до 80 % (при 20 °С);

  • - атмосферное давление от 84 до 106,7 кПа.

Рабочие условия применения:

  • - температура окружающего воздуха от 5 до 40 °С;

  • -  относительная влажность воздуха до 80 % (при 25 °С);

  • -  атмосферное давление от 84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или печатным способом на верхней панели слева от ручки БПН и печатным способом на титульный лист на руководство по эксплуатации каналов.

Комплектность средства измерений

Комплект поставки представлен в таблице 3

Таблица 3

Наименование

Количество, шт.

Примечание

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520»:

  • ■  Блок преобразования напряжения

  • ■  Набор адаптеров*

  • ПЭВМ

  • ■  Источник бесперебойного питания

1

* тип, диапазон и количество определяется заказчиком

Кабель сетевой к персональному компьютеру

1

Кабель для подключения к ПК

1

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520». Руководство по эксплуатации. НПКР 2.770.003 рЭ

1

Программа регистрации, контроля и отображения сигналов «Крона-520». Руководство оператора. НПКР 00182-01 34 РО

1

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520». Методика поверки. НПКР 2.770.003 Д5

1

Программное обеспечение «krona520.exe» НПКР 00182-01

1

Кабель интерфейса USB 1P/28AWG AND 2C/26AWG

1

Штепсель Ш 1.6

1

Вилка (с кожухом) DHS-15M

1

Розетка (с кожухом) DHS-15F

1

Сумка-кейс

3

Перечень средств поверки представлен в таблице 4.

Таблица 4

Наименование

Используемые диапазоны

Погрешность

Барометр-анероид метеорологический бамм -1

от 80 до 106 кПа

±1 кПа

Психрометр аспирационный

МВ-4-М

от 10 до 100 %

±3 % при 20 °С

Термометр ртутный стеклянный лабораторный ТЛ-4

от 0 до 50 °С

±0,2 °С

Частотомер сетевой Ф 246

от 45 до 55 Гц;

±0,04 %

Вольтметр Э 545

от 0 до 300 В

класс точности 0,5

Калибратор универсальный

Fluke 5520A

Задание напряжения:

  • - постоянного тока до 1000 В;

  • - переменного тока до 1020 В (частота от 45 до 100 Гц). Задание силы тока:

  • - постоянного тока до 20,5 А;

  • - переменного тока до 20,5 А (частота от 45 до 100 Гц).

±(0,000018П +

0,000015-Ur) В ±(0,0003-U + 0,00001-Ur) В

±(0,001-1 + 0,00003-IK) А ±(0,0015-1 + 0,00024-IK) А

Мегаомметр Ф4102/1-1М

от 0 до 200 МОм, рабочее напряжение 1000 В

±1,5 %

Миллиомметр цифровой

АМ-6000

от 0 до 200 мОм

±(0,01 Rизм +0,4) мОм

Камера тепла HPS-222

от 0 до 100 °C

±0,1 °C

Калибратор тока для поверки клещей токоизмерительных 10302/1

от 3 до 300 А от 100 до 1000 А постоянный и переменный ток частотой 50 Гц

±(0,003- 1к + 0,3) А

±(0,003-L + 2) А

Сведения о методиках (методах) измерений

Методика измерений приведена в разделах 7 и 8 документа «Программа регистрации, контроля и отображения сигналов «Крона-520». Руководство оператора. НПКР 00182-01 34 РО».

Нормативные документы, устанавливающие требования к каналам измерительным аналоговым системы контроля и диагностики электронных устройств «Крона-520» ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Каналы измерительные аналоговые системы контроля и диагностики электронных устройств «Крона-520». Частные технические условия. ЧТУ-4343-520-27756312-10-ЛУ.

Изготовитель

Общество с ограниченной ответственностью Научно-производственный комплекс «КРОНА» (ООО НПК «КРОНА»)

ИНН 5837000407 Юридический адрес: 440028, г. Пенза, ул. Проспект Победы, д. 69. Адрес осуществления деятельности: 440028, г. Пенза, ул. Проспект Победы, д.69. Телефон (факс): (8412) 44-47-09, 44-04-89, 44-42-91

Е-mail: krona@npk-krona.ru Web-сайт: www.npk-krona.ru

Испытательный центр

ГЦИ СИ Федеральное государственное учреждение «Пензенский центр стандартизации, метрологии и сертификации» (ФГУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20тел./факс: (8412) 49-82-65 e-mail: pcsm@sura.ru

ГЦИ СИ ФГУ «Пензенский ЦСМ» зарегистрирован в Государственном реестре средств измерений под № 30033-10.
