УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1894

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СПЕКТРАЛЬНОЙ ЧУВСТВИТЕЛЬНОСТИ В ДИАПАЗОНЕ ДЛИН ВОЛН ОТ 0,2 ДО 300,0 мкм

• 1.1. Настоящая Государственная поверочная схема распространяется на средства измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм и устанавливает порядок передачи единиц абсолютной спектральной чувствительности к потоку излучения - ампер на ватт (А/Вт), вольт на ватт (В/Вт), абсолютной спектральной чувствительности к освещенности - ампер - метр квадратный на ватт (А^м²/Вт) и вольт - метр квадратный на ватт (Влг/Вт), относительной спектральной чувствительности к потоку излучения - безразмерностная величина и относительной спектральной чувствительности к освещенности - безразмерностная величина от Государственного первичного эталона единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм с помощью вторичных и рабочих эталонов единиц спектральной чувствительности, а так же рабочих эталонов единицы относительной спектральной мощности излучения, средствам измерений с указанием погрешностей, неопределенностей, основных методов поверки и методов передачи единиц величин.

Графическая часть Государственной поверочной схемы для средств измерений спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм представлена в приложении А.

• 1.2.  Государственная поверочная схема для средств измерений спектральной чувствительности в диапазоне длин волн от 0,2 до 300,0 мкм состоит из трех частей:

Часть 1. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 14,0 мкм.

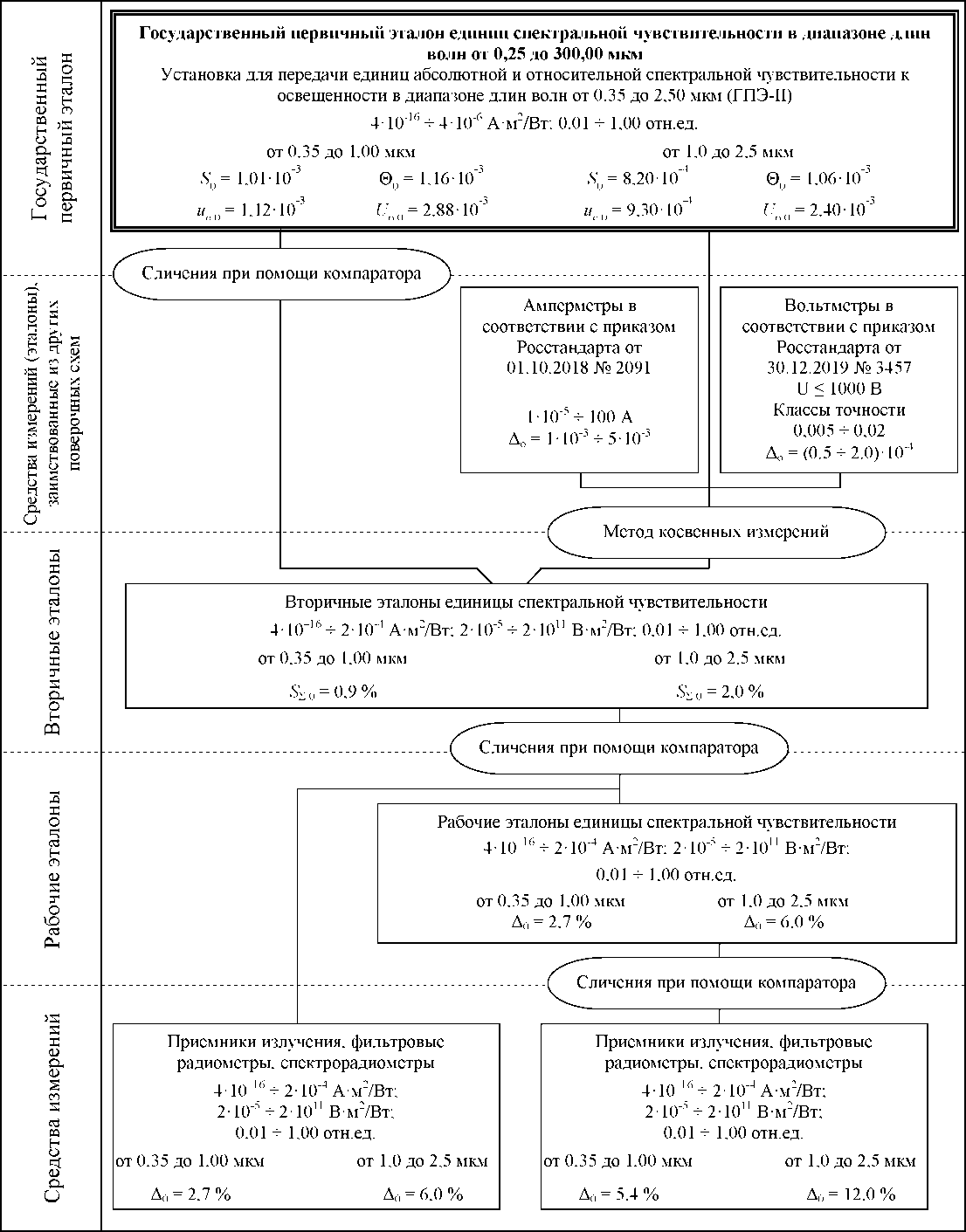

Часть 2. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

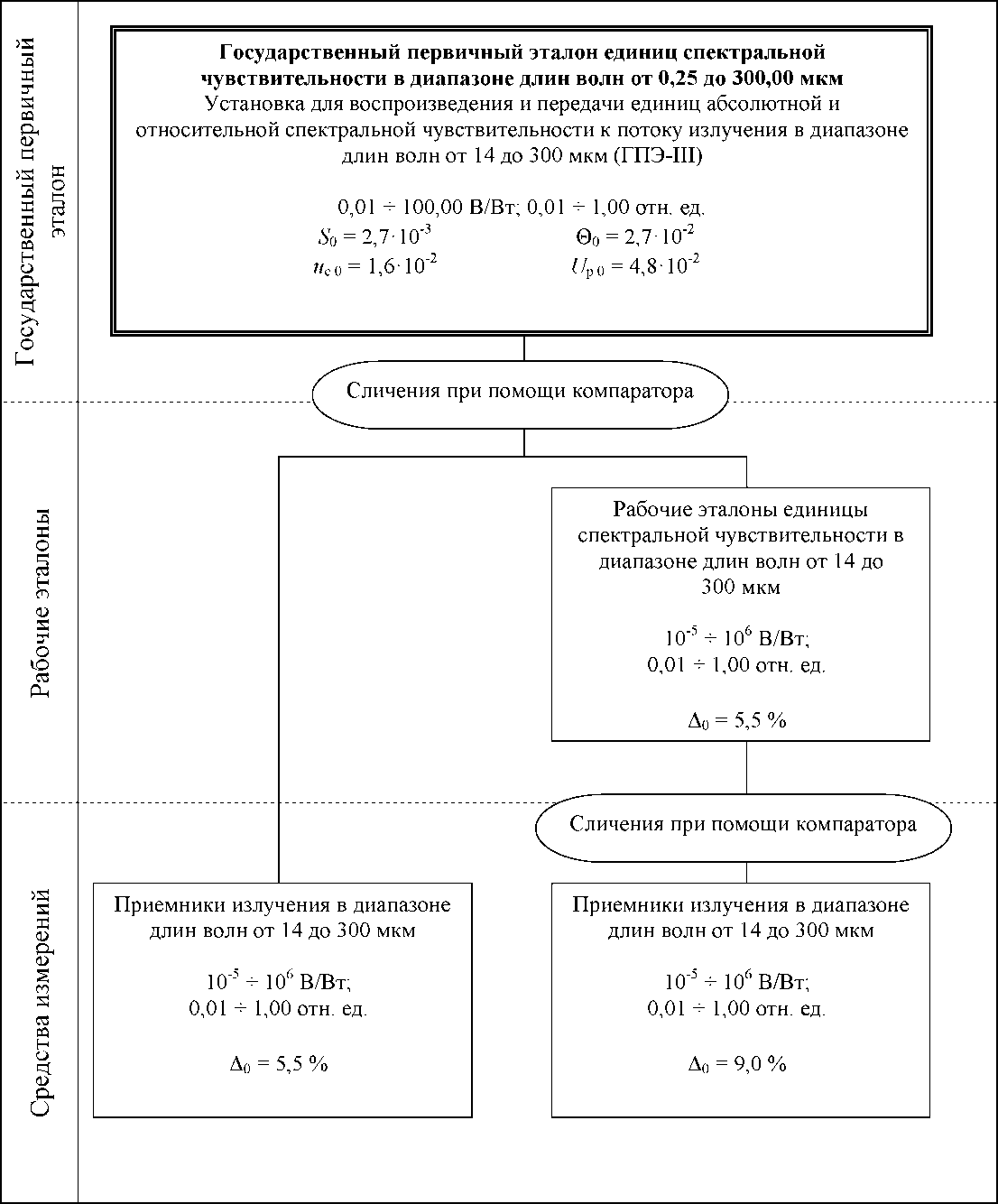

Часть 3. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

• 1.3. Государственную поверочную схему возглавляет государственный первичный эталон единиц спектральной чувствительности в диапазоне длин волн от 0,25 до 300,00 мкм, включающий в себя: установку для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I), установку для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм (ГПЭ-II) и установку для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм (ГПЭ-III).

ГПЭ-I предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

ГПЭ-II предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм.

ГПЭ-III предназначена для воспроизведения, хранения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм.

• 2. Часть 1. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 14,0 мкм

  • 2.1. Установка для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,25 до 14,00 мкм (ГПЭ-I)

    • 2.1.1. ГПЭ-I состоит из комплекса следующих средств измерений и вспомогательного оборудования:

криогенный радиометр с системой охлаждения и вакуумирования; вакуумная камера для установки поверяемых приемников излучения; монохроматический источник излучения на основе монохроматора и набора источников излучения;

набор эталонных приемников излучения.

• 2.1.2. Диапазоны значений абсолютной спектральной чувствительности, в которых ГПЭ-I воспроизводит единицу величины, составляют от 1J0^-6 до 10 A/Вт и от 1 до 1-10¹⁶ В/Вт в диапазоне длин волн от 0,25 до 14,00 мкм.

Диапазон значений относительной спектральной чувствительности, в котором ГПЭ-I воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,25 до 14,00 мкм.

• 2.1.3. ГПЭ-I обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S0 ¹ , границей относительной неисключенной систематической погрешности результата измерений 0₀, стандартной неопределенностью, оцениваемой по типу А, u_A0*, стандартной неопределенностью, оцениваемой по типу В, и_В0, оценкой суммарной стандартной неопределенности u_{C 0} и оценкой расширенной неопределенности и_{р 0} (к = 2,576) при доверительной вероятности P = 0,99, указанными в таблице 1.

Таблица 1 - Значения метрологических характеристик для ГПЭ-I.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного

эталона, утвержденные в установленном порядке.

• 2.1.4. ГПЭ-I применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения вторичным и рабочим эталонам методом сличения при помощи компаратора, а также для единицы относительной спектральной мощности излучения рабочим эталоном методом косвенных измерений.

Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к потоку излучения от ГПЭ-I в единицу относительной спектральной мощности излучения. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методики измерений в методиках первичной и периодической аттестации рабочего эталона:

где Р_отн(Л) - относительная спектральная мощность излучения рабочего эталона на длине волны X, отн. ед.;

U (Л) - сигнал на выходе приемника излучения из состава ГПЭ-I на длине волны X, В или А;

S(X) -спектральная чувствительность к потоку излучения ГПЭ-I на длине волны X, А/Вт, В/Вт или отн. ед.;

(—т;-)тах - максимальное значение отношения —— для всего диапазона длин S (Л)                                                          S (Л)

волн, Вт или отн. ед.

• 2.2.1. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от V10^-6 до 10 А/Вт или от 1-10’¹ до 140¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

  • 2.2.1.1. Относительное суммарное среднее квадратическое отклонение Se о результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм с ГПЭ-I при 10 независимых измерениях не превышает 1,5 %.

• 2.2.2.  В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от V10^-6 до 10 А/Вт или от 1-10^-1 до 140¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

  • 2.2.2.1. Относительное суммарное среднее квадратическое отклонение Se 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм с ГПЭ-I при 10 независимых измерениях не превышает 0,75 %.

• 2.2.3.  В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от V10^-6 до 10 А/Вт или от 1-10^-1 до 140¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 2.2.3.1. Относительное суммарное среднее квадратическое отклонение Se 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-I при 10 независимых измерениях не превышает 1,5 %.

• 2.2.4.  В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от V10^-6 до 10 А/Вт или от 1-10^-1 до 140¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

  • 2.2.4.1. Относительное суммарное среднее квадратическое отклонение Se 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм с ГПЭ-I при 10 независимых измерениях не превышает 3,0 %.

• 2.2.5. Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

• 2.3.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения диапазоне длин волн от 0,2 до 0,4 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от V10^-6 до 10 А/Вт или от 1-10’¹ до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм и компаратора, работающего в диапазоне длин волн от 0,2 до 0,4 мкм.

  • 2.3.1.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм не превышают 3,0 % при передаче им единицы от ГПЭ-I и 4,5 % при передаче им единицы от вторичного эталона.

• 2.3.2. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 140^-6 до 10 А/Вт или от 1-10^-1 до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм и компаратора, работающего в диапазоне длин волн от 0,4 до 1,0 мкм.

  • 2.3.2.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 1,50 % при передаче им единицы от ГПЭ-I и 2,25 % при передаче им единицы от вторичного эталона.

• 2.3.3. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 140^-6 до 10 А/Вт или от 1-10^-1 до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 2.3.3.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 3,0 % при передаче им единицы от ГПЭ-I и 4,5 % при передаче им единицы от вторичного эталона.

• 2.3.4. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от

• 2,5 до 14,0 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к потоку излучения в диапазоне от 140^-6 до 10 А/Вт или от 1-10’¹ до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм и компаратора, работающего в диапазоне длин волн от 2,5 до 14,0 мкм.

• 2.3.4.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 6,0 % при передаче им единицы от ГПЭ-I и 9,0 % при передаче им единицы от вторичного эталона.

• 2.3.5. В качестве рабочих эталонов единицы относительной спектральной мощности излучения в диапазоне от 0,01 до 1,00 в диапазоне длин волн от 0,25 до 14,00 мкм применяют приемники излучения с источниками монохроматического излучения в диапазоне длин волн от 0,25 до 14,00 мкм.

  • 2.3.5.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единицы относительной спектральной мощности составляет от 4,50 до 2,25 % в диапазоне длин волн от 0,25 до 0,40 мкм, не более 2,25% в диапазоне длин волн от 0,4 до 1,0 мкм, не более 4,5 % в диапазоне длин волн от 1,0 до

• 2,5 мкм и не более 9,0 % в диапазоне длин волн от 2,5 до 14,0 мкм.

• 2.3.6. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения методом сличения при помощи компаратора и методом косвенных измерений.

Метод косвенных измерений предусматривает преобразование передаваемой единицы относительной спектральной мощности излучения от рабочего эталона в единицу относительной спектральной чувствительности к потоку излучения средств измерений. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методики измерений в методиках поверки и калибровки средств измерений:

_сп _ Ц(Л)      ¹

°отн^(Л)    р _(я) , и(А) _ч ,

''^{отн(л) (}^_н(Л)⁾_тах где S_0TH(X) - относительная спектральная чувствительность к потоку излучения средства измерений на длине волны X, отн. ед.;

U (Л) - сигнал на выходе приемника излучения из состава средства измерения на длине волны X, В или А;

Р_отн(Л) - относительная спектральная мощность излучения рабочего эталона на длине волны X, отн. ед.;

z U(А) х                                                         и(Л)

(—тгг)тах - максимальное значение отношения ——- для всего диапазона

^отн(Л)                                                               ^отн(Л)

длин волн, В или А.

• 2.4.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 1J0^-6 до 10 А/Вт или от 1-10^-1 до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,2 до 0,4 мкм.

  • 2.4.1.1. Пределы допускаемой относительной погрешности Л₀ средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,2 до 0,4 мкм не превышают 4,5 % при передаче им единицы от вторичного эталона, 6,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

• 2.4.2.  В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от Г10^-6 до 10 А/Вт или от 1-10^-1 до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,4 до 1,0 мкм.

  • 2.4.2.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 2,25 % при передаче им единицы от вторичного эталона, 3,00 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 4,50 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

  • 2.4.2.2. Пределы допускаемой относительной погрешности Л0 средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 0,4 до 1,0 мкм не превышают 4,5 % при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

• 2.4.3.  В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от Г10^-6 до 10 А/Вт или от 1-10^-1 до V10¹⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм.

  • 2.4.3.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 4,5 % при передаче им единицы от вторичного эталона, 6,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 9,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

  • 2.4.3.2. Пределы допускаемой относительной погрешности Л₀ средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 9,0 % при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

• 2.4.4. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от

• 2,5 до 14,0 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от Г10^-6 до 10 А/Вт или от 1-10^-1 до V10^{2 3 4 5 6 7 8 9 10 11 12 13 14 15} В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 2,5 до 14,0 мкм.

• 2.4.4.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 9,0 % при передаче им единицы от вторичного эталона, 12,0 % при передаче им единицы от рабочего эталона, получившего единицу непосредственного от ГПЭ-I, и 18,0 % при передаче единицы от рабочего эталона, получившего единицу от вторичного эталона.

• 2.4.4.2. Пределы допускаемой относительной погрешности Л0 средств измерений относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 2,5 до 14,0 мкм не превышают 18,0 % при передаче им единицы от рабочего эталона единицы относительной спектральной мощности излучения.

• 3.1.3. ГПЭ-II обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к освещенности с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ не более 1,0140’³ в диапазоне длин волн от 0,35 до 1,00 мкм и не более 8,2040^-4 в диапазоне длин волн от 1,0 до

• 2,5 мкм при 35 независимых измерениях.

Доверительные границы относительной неисключенной систематической погрешности результата измерений 0_О не превышают 1,1640’³ в диапазоне длин волн от 0,35 до 1,00 мкм и 1,0640’³ в диапазоне длин волн от 1,0 до

• 2,5 мкм при доверительной вероятности Р = 0,99.

Относительная стандартная неопределенность, оцениваемая по типу А, u_A0 не превышает 1,01-10^-3 в диапазоне длин волн от 0,35 до 1,00 мкм и 8,2040" ⁴ в диапазоне длин волн от 1,0 до 2,5 мкм.

Относительная стандартная неопределенность, оцениваемая по типу В, u_{B 0} не превышает 4,76^ 10^-4 в диапазоне длин волн от 0,35 до 1,00 мкм и 4,3940" ⁴ в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной суммарной стандартной неопределенности u_{c 0} не превышает 1,1240’³ в диапазоне длин волн от 0,35 до 1,00 мкм и 9,3040^-4 в диапазоне длин волн от 1,0 до 2,5 мкм.

Оценка относительной расширенной неопределенности и_{р 0} не превышает 2,88^ 10"³ в диапазоне длин волн от 0,35 до 1,00 мкм и 2,40^ 10"³ в диапазоне длин волн от 1,0 до 2,5 мкм при k = 2,576 и доверительной вероятности Р = 0,99.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности к освещенности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 3.1.4. ГПЭ-II применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к освещенности вторичным и рабочим эталонам методом сличения при помощи компаратора и косвенным методом.

Метод косвенных измерений предусматривает преобразование передаваемой единицы спектральной чувствительности к освещенности от ГПЭ-II, единицы постоянного электрического напряжения в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 30.12.2019  № 3457, и единицы силы постоянного

электрического тока в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091 в единицу спектральной чувствительности к освещенности. Реализация метода осуществляется на основе следующей зависимости, реализуемой в виде методиках первичной и периодической аттестации вторичного эталона:

^ВЭТ⁽^⁾ =      ^ГПЭ^Ь

где 5_ВЭТ(Л) - абсолютная спектральная чувствительность к освещенности вторичного эталона на длине волны X, Влг/Вт;

5_ГПЭ (Л) - абсолютная спектральная чувствительность к освещенности ГПЭ-II на длине волны X, А^м²/Вт;

(7_ВЭТ(Л) - результата измерений постоянного электрического напряжения на выходе приемника излучения из состава вторичного эталона на длине волны X, В;

/_ГПЭ(Л) - результата измерений силы постоянного электрического тока на выходе приемника излучения из состава ГПЭ-II на длине волны X, А.

• 3.2.1. В качестве средств измерений (эталонов), заимствованных из других поверочных схем применяют амперметры в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от V10^-16 до 100 А, утвержденной приказом Росстандарта от 01.10.2018 № 2091.

• 3.2.1.1. Диапазон измерений постоянного тока амперметров составляет от Г10^-5 до 100 А.

• 3.2.1.2. Пределы допустимых относительных погрешностей амперметров составляют от V10^-3 до 540^-3.

• 3.2.2. В качестве средств измерений (эталонов), заимствованных из других поверочных схем применяют вольтметры в соответствии с Государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта от 30.12.2019 № 3457.

• 3.2.2.1. Диапазон измерений напряжения вольтметров составляет до 1000 В.

• 3.2.2.2. Пределы допустимых относительных погрешностей вольтметров составляют от 0,5 •Ю^-4 до 2Д10^-4.

• 3.2.3.  Средства измерений (эталоны), заимствованные из других поверочных схем применяют для передачи единицы абсолютной спектральной чувствительности к освещенности вторичным эталонам косвенным методом. Описание метода косвенных измерений приведено в п. 3.1.4.

• 3.3.1. В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 4В0^-16 до 2В0^-4 А^м²/Вт или от 2В0^-5 до 2В0¹¹ В^м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

  • 3.3.1.1. Относительное суммарное среднее квадратическое отклонение Seо результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм с ГПЭ-II при 35 независимых измерениях не превышает 0,9 %.

• 3.3.2.  В качестве вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 2J0¹¹ В^м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,5 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до

• 2,5 мкм.

• 3.3.2.1. Относительное суммарное среднее квадратическое отклонение Se 0 результатов сличений вторичных эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм с ГПЭ-II при 35 независимых измерениях не превышает 2,0 %.

• 3.3.3. Вторичные эталоны применяют для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

• 3.4.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,З5 до 1,00 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 240¹¹ В^м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,З5 до 1,00 мкм и компаратора, работающего в диапазоне длин волн от 0,35 до 1,00 мкм.

  • 3.4.1.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7 %.

• З.4.2. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность к освещенности в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 240¹¹ В^м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 1,0 до 2,50 мкм и компаратора, работающего в диапазоне длин волн от 1,0 до 2,5 мкм.

• 3.4.2.1. Пределы допускаемой относительной погрешности Л0 рабочих эталонов единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0 %.

• 3.4.3. Рабочие эталоны применяют для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности к освещенности методом сличения при помощи компаратора.

• 3.5.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность к освещенности в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 2J0¹¹ В^м²/Вт или относительную спектральную чувствительность к освещенности в диапазоне от 0,01 до 1,00 отн. ед.

  • 3.5.1.1. Пределы допускаемой относительной погрешности Л₀ средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 1,00 мкм не превышают 2,7 % при передаче единицы от вторичного эталона и 5,4 % при передаче единицы от рабочего эталона.

• З.5.2. В качестве средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм применяют приемники излучения, фильтровые радиометры и спектрорадиометры, имеющие абсолютную спектральную чувствительность к освещенности в диапазоне от 440^-16 до 240^-4 А^м²/Вт или от 240^-5 до 2J0¹¹ В^м²/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед.

• 3.5.2.1. Пределы допускаемой относительной погрешности Л0 средств измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 1,0 до 2,5 мкм не превышают 6,0 % при передаче единицы от вторичного эталона и 12,0 % при передаче единицы от рабочего эталона. ^{16 17 18 19 20 21 22 23} потоку излучения, в котором ГПЭ-III воспроизводит единицу величины, составляет от 0,01 до 100,00 В/Вт в диапазоне длин волн от 14 до 300 мкм.

Диапазон значений относительной спектральной чувствительности к потоку излучения, в котором ГПЭ-III воспроизводит единицу величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

• 4.1.3. ГПЭ-III обеспечивает воспроизведение единиц абсолютной и относительной спектральной чувствительности к потоку излучения с относительным средним квадратическим отклонением среднего арифметического результатов измерений S₀ не более 2,7•IO^-3 в диапазоне длин волн от 14 до 300 мкм.

Границы относительной неисключенной систематической погрешности результата измерений 0₀ не превышают 2,7-10^-2 в диапазоне длин волн от 14 до 300 мкм.

Стандартная неопределенность,  оцениваемая по типу А,  u_{A 0}  не

превышает 2,7 •IO^-3 в диапазоне длин волн от 14 до 300 мкм.

Стандартная неопределенность,  оцениваемая по  типу В,  u_{B 0}  не

превышает 1,6-10^-2 в диапазоне длин волн от 14 до 300 мкм.

Оценка суммарной стандартной неопределенности u_{c 0} не превышает 1,6-10^-2 в диапазоне длин волн от 14 до 300 мкм.

Оценка расширенной неопределенности U 0 не превышает 4,8-10^-2 в диапазоне длин волн от 14 до 300 мкм при k = 3.

Для обеспечения воспроизведения единиц абсолютной и относительной спектральной чувствительности с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 4.1.4. ГПЭ-III применяют для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения рабочим эталонам и средствам измерений методом сличения при помощи компаратора.

• 4.2.1. В качестве рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм применяют установки, состоящие из приемников излучения, имеющих абсолютную спектральную чувствительность в диапазоне от 10^-5 до 10⁶ В/Вт или относительную спектральную чувствительность в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм и компаратора, работающего в диапазоне длин волн от 14 до 300 мкм.

  • 4.2.1.1. Пределы допускаемой относительной погрешности Л₀ рабочих эталонов единиц абсолютной и относительной спектральной чувствительности в диапазоне длин волн от 14 до 300 мкм не превышают 5,5 %.

• 4.3. Рабочие эталоны применяются для поверки (калибровки) средств измерений абсолютной и относительной спектральной чувствительности методом сличения при помощи компаратора.

• 4.3.1. В качестве средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм применяют приемники излучения, имеющие абсолютную спектральную чувствительность к потоку излучения в диапазоне от 10^-5 до 10⁶ В/Вт или относительную спектральную чувствительность к потоку излучения в диапазоне от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 14 до 300 мкм.

• 4.З.1.1. Пределы допускаемой относительной погрешности Л₀ средств измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до З00 мкм не превышают 5,5 % при передаче единицы от ГПЭ-III и 9,0 % при передаче единицы от рабочих эталонов.

¹

Расчет приведен для 35 независимых измерений.

²

Часть 2. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от 0,35 до 2,50 мкм

³

• 3.1. Установка для передачи единиц абсолютной и относительной спектральной чувствительности к освещенности в диапазоне длин волн от

⁴

0,35 до 2,50 мкм (ГПЭ-II)

⁵

• 3.1.1. ГПЭ-II состоит из комплекса следующих средств измерений и

⁶

вспомогательного оборудования:

⁷

спектрокомпаратора на основе монохроматора;

⁸

блока источников излучения;

⁹

набора трап-детекторов и фильтровых радиометров.

¹⁰

• 3.1.2. Диапазон значений абсолютной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу

¹¹

величины, составляет от 4^ 10^-16 до 4^ 10^-6 А^м²/Вт в диапазоне длин волн от 0,35

¹²

до 2,50 мкм.

¹³

Диапазон значений относительной спектральной чувствительности к энергетической освещенности, в котором ГПЭ-II воспроизводит единицу

¹⁴

величины, составляет от 0,01 до 1,00 отн. ед. в диапазоне длин волн от 0,35 до

¹⁵

2,50 мкм.

¹⁶

Часть 3. Эталоны и средства измерений абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм

¹⁷

• 4.1. Установка для воспроизведения и передачи единиц абсолютной и относительной спектральной чувствительности к потоку излучения в диапазоне длин волн от 14 до 300 мкм (ГПЭ-III)

¹⁸

• 4.1.1. ГПЭ-III состоит из комплекса следующих средств измерений и вспомогательного оборудования:

¹⁹

набор приемников излучения терагерцового диапазона;

²⁰

источник излучения терагерцового диапазона;

²¹

систему спектрального компаратора приемников излучения;

²²

оптическую систему.

²³

• 4.1.2. Диапазон значений абсолютной спектральной чувствительности к
