УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» апреля 2022 г. № 925

Лист № 1 Всего листов 8 Регистрационный № 84855-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия СЕ плюс

Весы неавтоматического действия СЕ плюс (далее - весы) предназначены для статических измерений массы.

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен сегментным жидкокристаллическим дисплеем (LC) с сенсорным экраном (touch screen) для отображения результатов измерений и управления весами.

Весы позволяют выполнять измерения в граммах и в каратах (1 кар (ct) = 0,2 г).

Взвешивающие модули выпускаются в 14 (четырнадцати) модификациях: специального СЕ124-С+, СЕ224-С+, СЕ153-С+, СЕ323-С+, СЕ423-С+, СЕ623-С+, СЕ622-С+, СЕ822-С+, СЕ1502-С+, СЕ2202-С+, СЕ4202-С+, СЕ6202-С+, СЕ6201-С+, СЕ8201-С+, отличающихся метрологическими и техническими характеристиками.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

• - цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4);

• - устройством установки по уровню (Т.2.7.1);

• - полуавтоматическим устройством установки на нуль (Т.2.7.2.2);

• - устройством первоначальной установки на нуль (Т.2.7.2.4);

• - устройством слежения за нулём (Т.2.7.3);

• - устройством тарирования (Т.2.7.4);

• - устройством уравновешивания тары (Т.2.7.4.1);

• - устройством автоматической юстировки чувствительности «isoCAL» (4.1.2.5);

• - устройством полуавтоматической юстировки чувствительности (4.1.2.5);

• - возможностью вывода на печать (4.4.5);

• - интерфейсами передачи данных: USB, RS-232С (5.3.6).

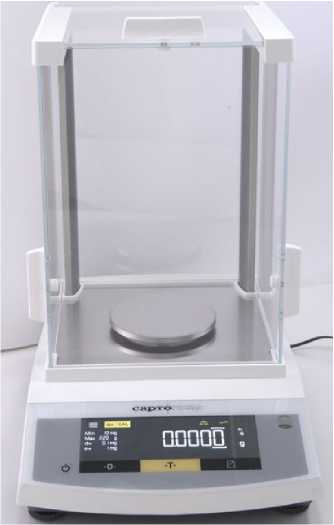

  Рисунок 1

  Общий вид весов с d = 0,1 мг СЕ124-С+; СЕ224-С+

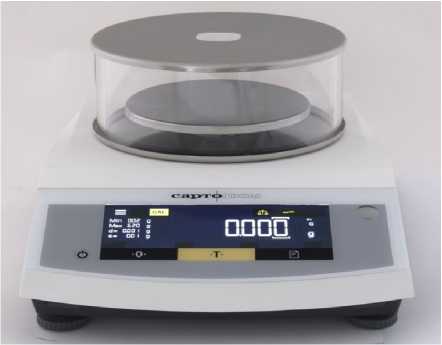

  Рисунок 2

  Общий вид весов с d = 1,0 мг

  СЕ153-С+; CE323^+; CE423^+; СЕ623-С+

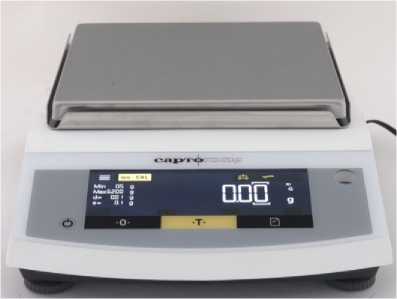

  Рисунок 3

  Общий вид весов с d = 10 мг и 100 мг

  СЕ622-С+; СЕ822-С+; СЕ1502-С+; СЕ2202-С+;

  СЕ4202-С+; СЕ6202-С+; СЕ6201-С+; СЕ8201-С+

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 4. Место нанесения знака поверки обозначено на рисунке 5.

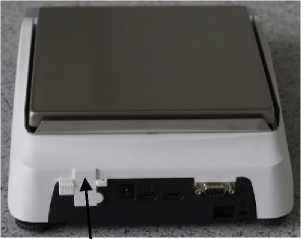

Рисунок 4 - Место пломбирования весов

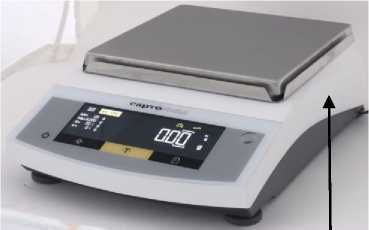

Рисунок 5 - Место нанесения знака поверки

от несанкционированного доступа

Маркировочная табличка в виде наклейки (рисунок 6), расположена на боковой стенке корпуса весов.

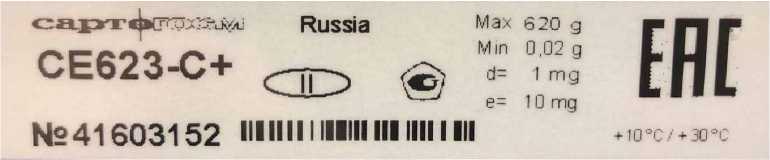

Рисунок 6 - Маркировочная табличка

На табличке указана следующая информация:

• - товарный знак предприятия-изготовителя «САРТОГОСМ»;

• - страна изготовитель;

• - условное обозначение модификации весов;

• - заводской номер весов и штрих код с заводским номером;

• - класс точности весов по ГОСТ OIML R76-1-2011;

• - знак утверждения типа средств измерений;

• - знак обращения продукции на рынке Евразийского экономического союза;

• - максимальная нагрузка в виде: Max ...;

• - минимальная нагрузка в виде: Min .

-поверочный интервал весов: е =;

• - действительная цена деления: d =;

• - границы диапазона рабочих температур весов в виде: ...°С / ...°С.

В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.

Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация программы осуществляется путем просмотра номера версии программного обеспечения и идентификационных признаков код 7 (ИНФО) в 1-ом уровне меню:

• - меню 7.1 (ВЕРСИЯ) ПО модуля терминала;

• - меню 7.4 (ВАС VER.) ПО взвешивающего модуля.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и основные технические характеристики весов приведены в таблицах 2, 3 и 4.

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технически характеристики

наносится на маркировочную табличку, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность весов неавтоматического действия СЕ плюс

приведены в разделе 3 «Использование весов», разделе 4 «Программы весов» «Руководства по эксплуатации. Весы неавтоматического действия CЕ плюс» СП0.005.087 РЭ

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818

Технические условия ТУ 28.29.31-022-13173535-2021 Весы неавтоматического действия СЕ плюс

Общество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм»)

ИНН 7816601009

Адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н

Тел.: +7(812)327-53-27

Web-сайт: http://www.sartogosm.ru

E-mail: Russia@sartorius.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

(ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.
