МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «ИЦ ЭАК» от 16 ноября 2016 г. № 2165 приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61510-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

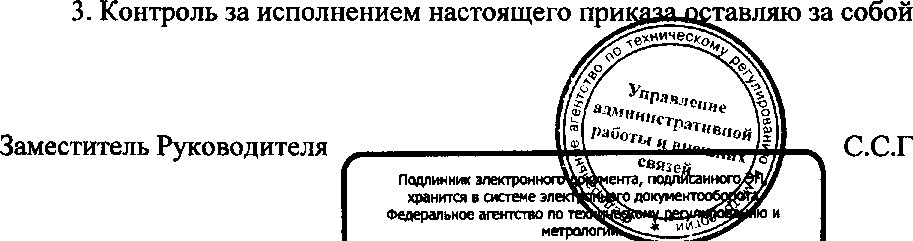

  Голубев



  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №2004

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Полученные данные и результаты измерений могут использоваться для оперативного управления энергопотреблением на ПС 220 кВ «Балезино» ПАО «ФСК ЕЭС».

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Измерительные каналы (далее по тексту - ИК) АИИС КУЭ включают в себя следующие уровни:

Первый уровень - включает в себя измерительные трансформаторы тока (далее по тексту - ТТ) по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее по тексту - TH) по ГОСТ 1983-2001, счетчики активной и реактивной электроэнергии (далее по тексту -Счетчики) по ГОСТ Р 52323-2005 (в части активной электроэнергии), ГОСТ Р 52425-2005 (в части реактивной электроэнергии), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), систему обеспечения единого времени (СОЕВ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование;

Третий уровень - информационно-вычислительный комплекс (ИВК). Этот уровень обеспечивает выполнение следующих функций:

• - синхронизацию шкалы времени ИВК;

• - сбор информации (результаты измерений, журнал событий);

• - обработку данных и их архивирование;

• - хранение информации в базе данных сервера Центра сбора и обработки данных (далее по тексту - ЦСОД) ПАО «ФСК ЕЭС» не менее 3,5 лет;

• - доступ к информации и ее передачу в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

ИВК включает в себя: сервер коммуникационный, сервер архивов и сервер баз данных; устройство синхронизации системного времени; автоматизированные рабочие места (АРМ) на базе персонального компьютера (далее по тексту - ПК); каналообразующую аппаратуру; средства связи и передачи данных.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчиков электроэнергии. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессорах счетчиков вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности, которые усредняются за 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение вычисленных мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где производится сбор и хранение результатов измерений. Далее информация поступает на ИВК Центра сбора данных АИИС КУЭ.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по сети Ethernet.

Коммуникационный сервер опроса ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) «Метроскоп» автоматически опрашивает УСПД ИВКЭ. Опрос УСПД выполняется с помощью двух выделенных наземных цифровых каналов (основной и резервный каналы).

По окончании опроса коммуникационный сервер автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в базу данных (БД) сервера ИВК АИИС КУЭ ЕНЭС «Метроскоп». В сервере БД ИВК АИИС КУЭ ЕНЭС «Метроскоп» информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске. Между ЦСОД ПАО «ФСК ЕЭС» и ЦСОД филиала ПАО «ФСК ЕЭС» - МЭС Урала происходит автоматическая репликация данных по сетям единой цифровой сети связи электроэнергетики (ЕЦССЭ).

Один раз в сутки коммуникационный сервер ИВК АИИС КУЭ ЕНЭС «Метроскоп» автоматически формирует файл отчета с результатами измерений, в формате XML, и автоматически передает его в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) ОАО «АТС» и в ОАО «СО ЕЭС».

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений времени и формируется на всех уровнях АИИС КУЭ. УССВ ИВК обеспечивает автоматическую синхронизацию часов сервера. Синхронизация часов УСПД выполняется ежесекундно автоматически с помощью приемника точного времени, принимающего сигналы точного времени от навигационных спутниковых систем ГЛОНАСС/GPS. УСПД автоматически выполняет контроль времени в часах счетчиков при каждом сеансе опроса (один раз в 30 минут), корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и УСПД на величину более ± 2 с.

Ход часов компонентов АИИС КУЭ (счетчики электроэнергии, УСПД, сервер ИВК) не превышает ± 5 с/сут.

В АИИС КУЭ используется специализированное программное обеспечение Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ЕНЭС «Метроскоп» (далее по тексту - СПО АИИС КУЭ ЕНЭС «Метроскоп»). СПО АИИС КУЭ ЕНЭС «Метроскоп» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС «Метроскоп», установленного в ИВК, указаны в таблице 1.

Состав 1-го и 2-го уровней ИК АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав 1-го и 2-го уровней ИК АИИС КУЭ

Таблица 3 - Метрологические характеристики ИК АИИС КУЭ

мощности (получасовой);

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;

• 3 Нормальные условия эксплуатации:

Параметры сети:

• - диапазон напряжения - от 0,95 до 1,05-Uh;

• - диапазон силы тока - от 0,01 до 1 Тнр1 (таблица 10 ГОСТ 7746-2001);

• - температура окружающего воздуха: ТТ и TH - от минус 40 до 50 °C; счетчиков -от 18 до 25 °C; УСПД - от 10 до 30 °C; ИВК - от 10 до 30 °C;

• - частота - (50 ± 0,15) Гц.

• 4 Рабочие условия эксплуатации:

Для ТТ и TH:

• - параметры сети: диапазон первичного напряжения от 0,9 до 1,1-Uhi; диапазон силы первичного тока - от 0,01 до Г1нр] (таблица 10 ГОСТ 7746-2001);

• - частота - (50 + 0,4) Гц;

• - температура окружающего воздуха - для ТТ по ГОСТ 7746-2001; для TH по ГОСТ 1983-2001.

Для счетчиков электроэнергии:

• - параметры сети: диапазон вторичного напряжения - от 0,8 до 1,15 Uh2; диапазон силы вторичного тока - от 0,01 до 2Тнг;

• - частота - (50 + 0,4) Гц;

• - температура окружающего воздуха - от 10 до 30 °C.

• 5 Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2.

• 6 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2 -активная, реактивная.

Параметры надежности применяемых в АИИС КУЭ измерительных компонентов:

• - в качестве показателей надежности измерительных трансформаторов тока и напряжения, в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, определены средний срок службы и средняя наработка на отказ;

• - счетчики электроэнергии ZMD - среднее время наработки до отказа 220000 часов;

• - УСПД - среднее время наработки на отказ не менее 75 000 часов, среднее время восстановления работоспособности 1 час.

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии (в том числе наличие электронной пломбы);

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД (в том числе наличие электронной пломбы).

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Глубина хранения информации:

• - электросчетчики - тридцатиминутный профиль нагрузки в двух направлениях не менее 35 суток; при отключении питания - не менее 5 лет;

• - ИВКЭ ~ суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу - не менее 35 суток; при отключении питания - не менее 5 лет.

• - ИВК - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу - не менее 3,5 лет.

наносится на титульный лист Паспорта-формуляра АИИС КУЭ типографским способом.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

осуществляется по документу РТ-МП-2404-500-2015 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино». Методика поверки», утвержденному ФБУ «Ростест-Москва» 31.07.2015 г.

Основные средства поверки:

• - для трансформаторов тока - по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

• - для трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2925-2005 «Измерительные трансформаторы напряжения 35...ЗЗОА/З кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя»;

• - для счетчиков электроэнергии ZMD - по документу МР000030110 «Счетчики электрической энергии трехфазные многофункциональные ZMD и ZFD. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2013 г.;

• - для УСПД ЭКОМ-ЗООО-в соответствии с методикой «ГСИ. Комплекс программно-технический измерительный ЭКОМ-ЗООО. Методика поверки. ПБКМ.421459.003 МП», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в мае 2009 г.;

• - радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений № 27008-04;

• - переносной компьютер с ПО и оптический преобразователь для работы с счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01;

• - средства измерений для проверки нагрузки на вторичные цепи ТТ и TH и падения напряжения в линии связи между вторичной обмоткой TH и счетчиком - по МИ 3000-2006.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Методика измерений приведена в документе: «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационноизмерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино».

Свидетельство об аттестации методики (методов) измерений 01.00252/179-2015 от 10.06.2015 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Балезино»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания».

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Юридический адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Тел.: +7 (495) 710-93-33

Факс: +7 (495)710-96-55

Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

Юридический адрес: 123007, г. Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4

Тел.: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418 г. Москва, Нахимовский проспект, 31

Тел.: +7 (495) 544-00-00

Аттестат аккредитации № RU.E.34.639.A выдан 16.04.2015 г.
