ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители универсальные прецизионные В7-99 Назначение средства измеренийИзмерители универсальные прецизионные В7-99 (далее по тексту - приборы) предназначены для измерений и статистической обработки измеренных значений сигналов термоэлектрических преобразователей (ТП) с НСХ по ГОСТ Р 8.585-2001 и с индивидуальной градуировочной характеристикой, сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009 и с индивидуальной градуировочной характеристикой, а так же значений напряжения и силы постоянного тока, сопротивления постоянному току.
Описание средства измеренийПринцип действия приборов основан на измерении напряжения, тока и сопротивления и преобразования их в значения температуры в зависимости от режимов работы прибора. Прибор обеспечивает измерение напряжения, сопротивления, сигналов ТП и сигналов ТС одним или двумя независимыми каналами, а также разности однородных величин при измерении двумя каналами. Измерение силы тока производится только первым каналом. В режиме измерения сопротивления прибор измеряет напряжение, возникающее на измеряемом сопротивлении при пропускании через него тока. Значение тока выбирается автоматически в зависимости от сопротивления ТС. Для уменьшения влияния температуры на точность прибора измерительный блок помещен в термостатирующее устройство, которое обеспечивает постоянство температуры блока.
Прибор имеет настольное переносное исполнения с ЖК индикатором, клавиатурой из шестнадцати кнопок и группой гнезд для подключения измерительных кабелей, на контакты которых подаются измеряемые сигналы. Все режимы и параметры работы прибора задаются пользователем в диалоговом режиме работы с клавиатуры и выводятся на ЖК индикатор.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.

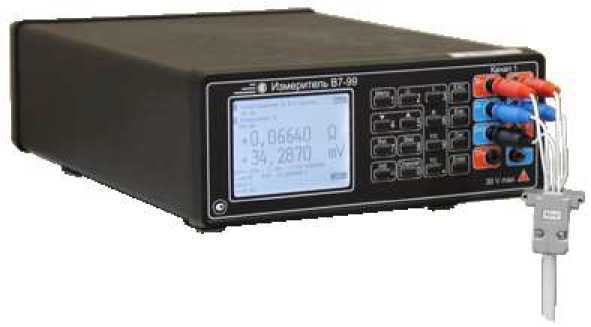

Рисунок 1 - Общий вид средства измерений
Run ппри

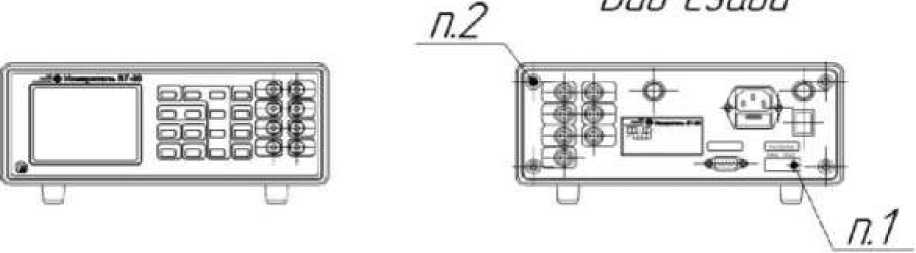

Рисунок 2 - Схема пломбирования от несанкционированного доступа:
п.1 - Место установки пломбы для защиты от несанкционированной калибровки прибора; п.2 - Место установки пломбы для защиты от несанкционированного доступа.
Программное обеспечениеУровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПО «В7_99»: В7 99.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0 |
|
Цифровой идентификатор ПО |
0683616fdbdcedb1 d2ce53ed8036fabf |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 (RFC1321) |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -300 до +300 |
|
Диапазоны измерений силы постоянного тока, мА |
от -3 до +3 от -30 до +30 |
|
Диапазоны измерений сопротивления постоянному току, Ом |
от 0 до 30 от 0 до 300 от 0 до 3000 |
|
Диапазоны измерений сигналов ТП с компенсацией и без компенсации температуры холодных концов и преобразований их в значения температуры, °С:
|
от -50 до +1768 от -250 до +1820 от -210 до +1200 от -200 до +1372 от -200 до +1300 от 0 до +2500 от -200 до +800 |
|
Диапазоны измерений сигналов ТС и преобразований их в значения температуры, °С:
|
от -50 до +200 от -200 до +750 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ |
±(1,5-10’3+4,5-10’5-|^|), где U - измеренное напряжение, мВ |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА:
|
±(0,30+0,45V|>10-3, ±(3,00+0,45V|>10-3, где I - измеренная сила тока, мА |
|
Пределы допускаемой основной абсолютной погрешности измерений сопротивления постоянному току, Ом:
|
±(0,0005+0,00025-^-10|), ±(0,0050+0,00025^-100|), ±(0,0500+0,00025-|R-1000|), где R - измеренное сопротивление, Ом |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов ТП с компенсацией и без компенсации температуры холодных концов и преобразований их в значения температуры, °С:
|
±2,0 ±2,0 ±0,2 ±0,2 ±0,2 ±1,5 ±0,2 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов ТС и преобразований их в значения температуры, °С |
±(0,015+0,00025-|ф, где t - измеренная температура, °С |
|
Пределы допускаемой основной абсолютной погрешности измерений разности однородных величин и разности величины и константы, в долях от пределов допускаемой основной погрешности |
2,0 |
|
Пределы допускаемой абсолютной погрешности расчета линейной функции вида Y = a-(I - Xmil1) + b, где a, b - коэффициенты, вводимые пользователем, для унифицированных токовых сигналов (4-20) мА, (0-5)мА, абс. ед. |
±0,005 |
|
Пределы допускаемой абсолютной погрешности расчета напряжения НПО по температуре согласно ГОСТ Р 8.611-2005, мВ |
±0,001 |
|
Пределы допускаемой абсолютной погрешности расчета температуры ТС по значению сопротивления согласно ГОСТ 6651-2009, °С |
±0,0002 |
|
Пределы допускаемой абсолютной погрешности при статистической обработке и расчете МО, СКО, МИН, МАХ, PtP, ед. наименьшего разряда |
±1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 80 |
|
Примечание - В таблице приняты следующие условные обозначения: МО - математическое ожидание; СКО - среднеквадратическое отклонение; МИН - минимальное значение; МАХ - максимальное значение; PtP - разность максимального и минимального значений. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не более |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
25 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
115 |
|
- длина |
250 |
|
- ширина |
370 |
|
Масса, кг, не более |
5,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность при +30 °С, %, не более |
75 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
25000 |
наносится на титульные листы эксплуатационной документации типографским способом и на лицевую панель приборов методом шелкографии.
Комплектность средств измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель универсальный прецизионный В7-99 |
ДДШ2.728.002 |
1 шт. |
|
Формуляр |
ДДШ2.728.002 ФО |
1 экз. |
|
Руководство по эксплуатации |
ДДШ2.728.002 РЭ |
1 экз. |
|
Методика поверки |
ДДШ2.728.002 МП |
1 экз. |
|
Программное обеспечение |
643.02566540.00002-01 |
1 комплект |
|
Кабель сетевой |
SCZ-1 |
1 шт. |
|
Кабель интерфейсный |
ДДШ6.644.033 |
1 шт. |
|
Кабель измерительный |
ДДШ6.644.069 |
2 шт. |
|
Кабель измерительный |
ДДШ6.644.072 |
2 шт. |
|
Перемычка |
ДДШ6.644.047 |
10 шт. |
|
Коробка компенсационная КК2 |
МКСН.405544.025 |
2 шт. |
осуществляется по документу ДДШ2.728.002 МП «ГСИ. Измерители универсальные прецизионные В7-99. Методика поверки», согласованному ФГУП «УНИИМ» 24 апреля 2008 г.
Основные средства поверки:
- меры электрического сопротивления однозначные МС 3005 (рег. №12757-91): номинальные значения 1, 10, 100, 1000 Ом; класс точности 0,0005 (4 шт.);
- магазины сопротивления Р4831 (рег. №6332-77): диапазон воспроизведений сопротивления постоянному току от 0,021 до 111111,100 Ом; класс точности 0,02/240-6 (2 шт.);
-
- компаратор напряжений Р3003 (рег. №7476-79): предел компарирования и измерения с компенсацией входного напряжения 1,1111110 В; пределы допускаемой основной абсолютной погрешности компарирования ±(5- U+0,1) мкВ, где U - значение компарируемого напряжения, В;
-
- калибратор программируемый П320 (рег. №7493-79): предел калиброванных токов 100 мА; пределы допускаемой основной абсолютной погрешности ±(0,1-7+1) мкА, где I -значение калиброванного тока, мА;
-
- элемент нормальный термостатированный Х488/1 (рег. №6858-78): номинальное напряжение 1,018 В; класс точности 0,001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и (или) саморазрушающейся голографической наклейки со штрихкодом.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям универсальным прецизионным В7-99Приказ Минпромторга РФ от 15.02.2016 г. №146 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Г'10-16-30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (с Изменением №1)
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4381-075-02566540-2007 Измеритель универсальный прецизионный В7-99. Технические условия
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18; 350-20-39
Web-сайт: https://uniim.ru
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
