МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

4 декабря 2017 г.

Москва

О внесении изменений в описание типа на весы неавтоматического действия iS50

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Бицеба Рус» от 10 октября 2017 г. № 101 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия iS50, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59298-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия iS50 (далее - весы) предназначены для определения массы различных грузов.

Весы состоят из весоизмерительного прибора iS50 (далее — прибор) и от одного до трех грузоприемных устройств (далее — ГПУ), соединенных сигнальным кабелем. Весоизмерительный прибор может быть закреплен непосредственно на ГПУ или на стойке, или располагаться отдельно от ГПУ в удобном для оператора месте.

Прибор 1S50 содержит заключенные в одном корпусе электронные устройства: устройства обработки данных, предназначенные для аналого-цифрового преобразования выходных сигналов весоизмерительных датчиков, дальнейшей обработки данных и выдачи результатов взвешивания в цифровой форме через цифровой интерфейс, и цифровое устройство, имеющее клавиатуру оператора, дисплей для отображения результата взвешивания, а также цифровые интерфейсы связи с периферийными устройствами, например, печатающими устройствами.

ГПУ представляет собой механическую конструкцию для принятия нагрузки и может быть выполнено в различных исполнениях.

Конструктивные исполнения ГПУ весов среднего класса точности с четырьмя тензорезисторными весоизмерительными датчиками:

• - iL Professional 800F/MP, iL Professional 2000F/MP, iL Professional 4000F/MP. iL Professional 6000F/MP, iL Professional 7500F/MP, iL Professional 20000F/MP: платформы для стационарной напольной установки или в приямок, изготавливаются из нержавеющей стали:

• - iL Special 4000D/MP: низкопрофильные платформы для напольной установки из нержавеющей стали;

• - iL Special 2000FF/MP: откидывающиеся низкопрофильные платформы для напольной установки из нержавеющей стали;

• - iL Special 3000U/MP: П-образная платформа из нержавеющей стали для взвешивания грузов на палетах;

• - iL Economy 2000F/MP, iS50 iL Economy 4000F/MP: платформы для напольной установки или в приямок, изготавливаемые из нержавеющей стали;

Конструктивные исполнения ГПУ весов среднего класса точности с двумя тензорезисторными весоизмерительными датчиками:

• - iL Special 10000/МР, iS50 iL Special 10000R/MP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке, или на крюке с роликовым механизмом перемещения;

• - iL Special 750Е/МР: низкопрофильная платформа для стационарной напольной установки (с пандусами) или в приямок;

• - iL Special 750М/МР низкопрофильная мобильная платформа для напольной установки (с пандусами).

Конструктивные исполнения ГПУ весов среднего класса точности с одним тензорезисторным весоизмерительным датчиком:

• - iL Special 4000/SP: подвесные ГПУ, выполненные в виде балки для размещения взвешиваемого груза на неподвижном крюке.

• - iL Economy 3OOF/SP: платформы для стационарной напольной установки или в приямок, изготавливаемые из нержавеющей стали;

• - iL Professional 50SPM/SP, iL Professional 150SPM/SP: платформы для напольной установки из нержавеющей стали, с датчиком, заключенным в герметичный кожух;

• - iL Special 150T/SP: ГПУ для закрепления па стене со складывающейся платформой из нержавеющей стали;

• - iL Special 150H/SP: ГПУ для закрепления на стене с нескладывающейся платформой из нержавеющей стали и крюком для размещения взвешиваемого груза;

Конструктивные исполнения ГПУ весов среднего класса точности с системой рычагов, передающих нагрузку от платформы весов весоизмерительному датчику:

• - iL Professional 20F/HY, iL Professional 150F/HY, iL Professional 35OF/HY, iL Professional 750F/HY: платформы для напольной установки, изготавливаемые из нержавеющей стали, могут быть оснащены роликовым конвейером;

Конструктивные исполнения ГПУ весов высокого класса точности:

• - iL Precision 65F/SP: платформы для напольной установки из конструкционной коррозионностойкой стали;

• - iL Precision 35F/EMK: платформы для напольной установки из конструкционной коррозионностойкой стали со встроенным грузом для юстировки;

Цифровой индекс в обозначениях исполнений ГПУ указывает на величину максимальной нагрузки. Каждое конструктивное исполнение имеет модификации, отличающиеся максимальными нагрузками и соответствующими метрологическими характеристиками.

Общий вид весов представлен на рисунках 1-4.

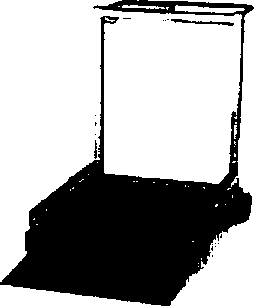

Рисунок 1 — Общий вид прибора iS50 (исполнение для настольного размещения)

iL Professional 2000F/MP, iL Professional 4000Г7МР, iL Professional 6000F/MP, iL Professional 7500F/MP

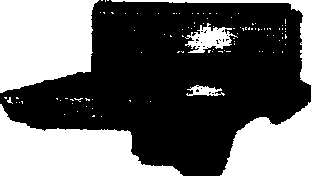

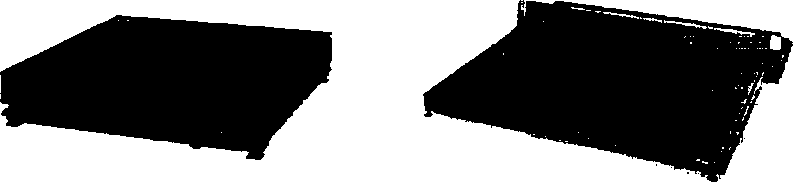

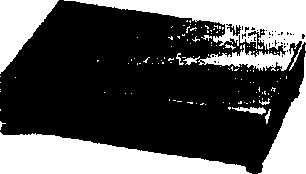

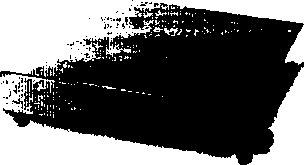

Рисунок 2 — Общий вид исполнений ГПУ

iL Professional 20000F/MP                     iL Special 4000D/MP

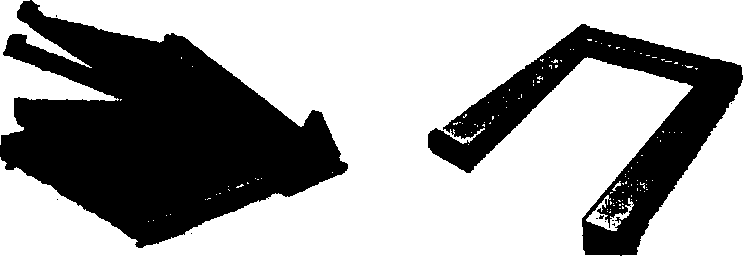

iL Special 2000FF/MP                         iL Special 3000L7MP

iL Special ЮОООМР, iL Special 10000R/MP, iL Special 4000/SP

iL Special 750E/MP

iL Special 750M/MP

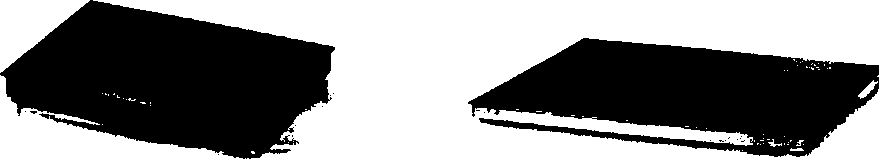

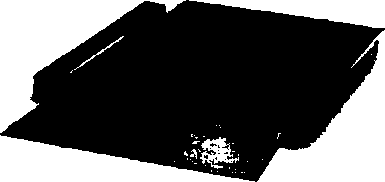

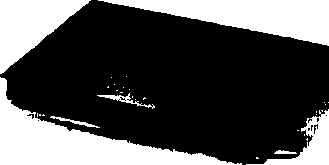

Рисунок 3 — Общий вид исполнений ГПУ

iL Professional 50SPM/SP, iL Professional 150SPM/SP

iL Precision 65F/SP, iL Precision 35F/EMK

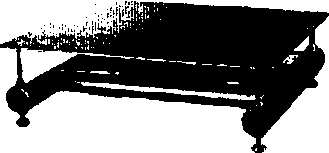

Рисунок 4 — Общий вид исполнений ГПУ

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на периферийные электронные устройства.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

-устройство первоначальной установки на нуль (Т.2.7.2.4);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания тары — устройство выборки массы тары (Т.2.7.4.1);

• - устройство взвешивания тары (Т.2.7.4.2);

-устройство предварительного задания значения массы тары (Т.2.7.5);

-устройство переключения показаний брутто-нетто (Т.5.2.1);

• - устройство выбора единиц измерений (2.1);

• - показывающее устройство с расширением — только для класса точности III (Т.2.6)

• - запоминающие устройства (4.4.6);

-устройство установки по уровню (Т.2.7.1);

• - устройство обнаружения промахов (5.2);

-устройство переключения грузоприемных устройств (Т.2.7.8).

Весы имеют режимы работы в качестве однодиапазонных или многоинтервальных весов.

Модификации весов имеют обозначения вида iS50 X, где X — обозначение одного из конструктивных исполнений ГПУ.

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала е (ei поддиапазонов взвешивания многоинтервальных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Мах (Мах,) Min (Mini), е (ei) отображаются также на дисплее весов. Примеры маркировочных табличек приведены на рисунке 5

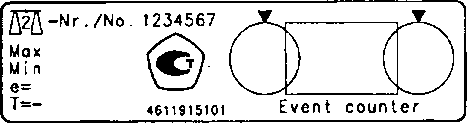

маркировочная табличка прибора

маркировочная табличка ГПУ

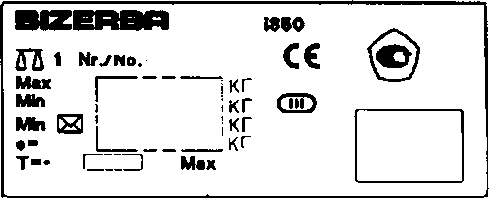

Рисунок 5 — Примеры маркировочных табличек

Знак поверки в виде наклейки наносится на лицевую панель корпуса весоизмерительного прибора.

Пломбировке от несанкционированного доступа подвергаются разъемы для подсоединения сигнальных кабелей весоизмерительных датчиков. Схема пломбировки представлена на рисунках 6 и 7.

Маркировочная табличка

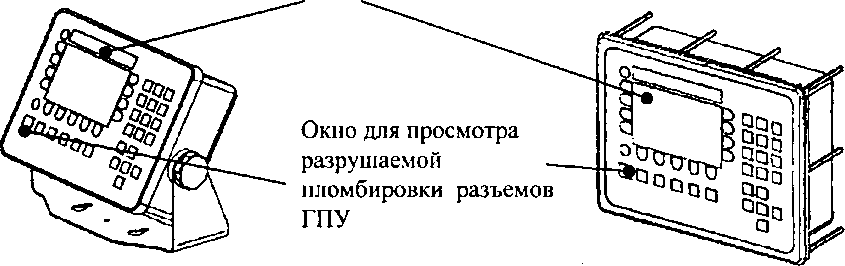

Рисунок 6 — Схема пломбировки от несанкционированного доступа

Разрушаемая наклейка

защитный кожух разъемов

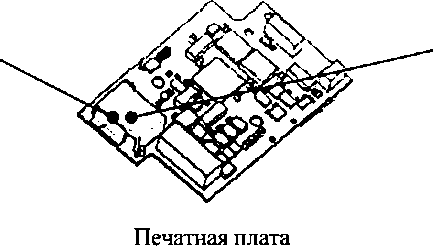

Рисунок 7 — Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее — ПО) весов является встроенным, хранится в ПЗУ весов состоит из метрологически значимой и метрологически незначимой части (операционной системы). ПО весов разделено на ПО устройств обработки данных и ПО цифрового устройства управления.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

• - невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования производителя без изменения его идентификационных данных:

• - используется разграничение прав доступа к режимам работы весов (взвешивание, настройка, юстировка) с помощью пароля;

• - при изменении метрологически значимых параметров формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти весов.

Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО (номер версии и цифровой идентификатор ПО), а также журнал событий, доступны для просмотра после нажатия и удержания в течение двух секунд клавиши «Info». Цифровой идентификатор ПО — число, рассчитываемое но контрольным цифрам метрологически значимой части программного обеспечения но внутреннему алгоритму. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1—2011 ...........................................II, III (см. таблицы 2-4).

Диапазон уравновешивания тары.......................................................................................100 % Мах.

Диапазон предварительного задания значения массы тары:

-однодиапазонные весы..........................................................................................100 % Мах.

- многоинтервальные весы.....................................................................................100 % Max i.

Диапазон температуры:

-для класс точности III (п. 3.9.2.1, ГОСТ OIML R 76-1-2011). от минус 10 до плюс 40 °C.

-для класса точности II (п. 3.9.2.2, ГОСТ OIML R 76-1-2011) от плюс 10 до плюс 30 °C. Электрическое питание от сети переменного тока:

-напряжение питания, В....................................................................................от 120 до 240:

-частота, Гц.........................................................................................................................50±1.

Значения максимальных нагрузок, числа и величины поверочных интервалов весов указаны в таблицах 2-4.

Таблица 2 — Однодиапазонные весы. Класс точности III

Таблица 3 — Однодиапазонные весы. Класс точности II

Таблица 4 — Многоинтервальные весы. Класс точности III

Масса весов, кг, не более................................................................................................................2000.

Габаритные размеры ГПУ, мм, не более (ширина, глубина, высота)....................2500, 2500, 2000.

наносится на эксплуатационную документацию и маркировочные таблички, расположенные на корпусе прибора и ГПУ весов.

Таблица 5 — Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML К 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Прибор весоизмерительный iS50. Руководство по эксплуатации», п. 2.13.2.

Основные средства поверки: гири, соответствующие классу точности Fi, 1^;2. Mi по ГОСТ OIML R 111-1—2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах измерений): приведены в эксплуатационном документе

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация «Bizerba SE & Со. KG», Германия.

«Bizerba SE & Со. KG», Германия

Адрес: Wilhelm-Krautstr. 65, 72336 Balingen, Germany

Телефон (факс): +49 7433 12-2453

Web-сайт: www.bizerba.com

Общество с ограниченной ответственностью «Бицерба Рус», г. Москва (ООО «Бицерба Рус»)

ИНН 7718940437

Адрес: 107023 РФ г. Москва, ул. Электрозаводская, д. 27, стр. ЗД

Телефон: (499) 270 09 62, факс: (499) 270 09 68

Web-сайт: www.bizerba.ru

E-mail: russia@bizerba.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон (факс): (495) 437 55 77; (495) 437 56 66

Web-сайт: vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
