МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 декабря 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 59416 «Полуприцепы-цистерны ППЦ-СН» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращением ООО «ФоксТанк Моторе» от 09 ноября 2018 г. № 09-11/2018 и № 30/11-2018 приказываю:

• 1. Внести изменения в описание типа на полуприцепы-цистерны ППЦ-СН, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61247-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа №  59416

«Полуприцепы-цистерны 1111Ц-СН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61247-15, в связи с изменением юридического адреса предприятия-изготовителя с «г. Кстово, Нижегородская обл.» на «г. Нижний Новгород».

• 3.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за испол!                                    .а собой.

  Федеральное агентство по техническому регулированию и метрологии.

  Заместитель Руководителя

  С.С.Голубев

сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

X_______________________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны 1111Ц-СН (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м³.

1ринцип действия 11Ц основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

11Ц состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую, форму, установленной на 3-х или 4-х осном шасси. 11Ц являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка. В зависимости от места расположения указателя уровня налива цистерна может быть оборудована металлическим компенсационным коробом для предотвращения перелива нефтепродукта вследствии объемного расширения из-за изменения температуры.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос по дополнительному заказу.

11Ц имеют модификации 11Ц-СН-250, 11Ц-СН-260, 11Ц-СН-270, 11Ц-СН-280, 11Ц-СН-290, 11Ц-СН-300, 11Ц-СН-310, 11Ц-СН-320, 11Ц-СН-330, 11Ц-СН-340, 11Ц-СН-350, 11Ц-СН-360, 11Ц-СН-370, 11Ц-СН-380, 11Ц-СН-390, 11Ц-СН-400, 11Ц-СН-410, 11Ц-СН-420, 11Ц-СН-430, 11Ц-СН-440 и 11Ц-СН-450 которые отличаются геометрическими размерами и номинальной вместимостью.

На боковых сторонах и сзади 11Ц имеют надпись «ОГНЕО1АСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общие виды 11Ц представлены на рисунках 1 и 2.

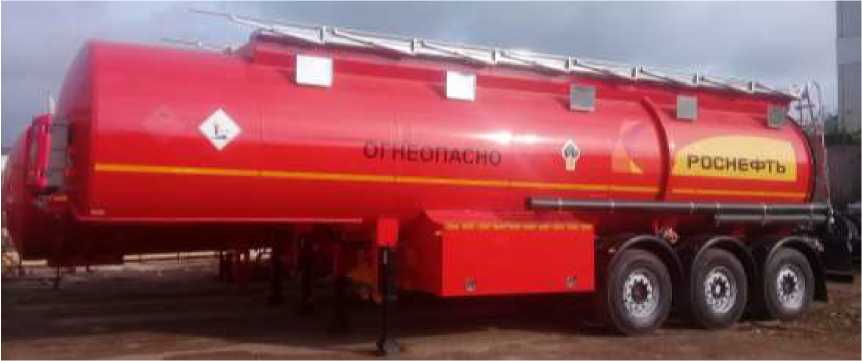

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ-СН-320

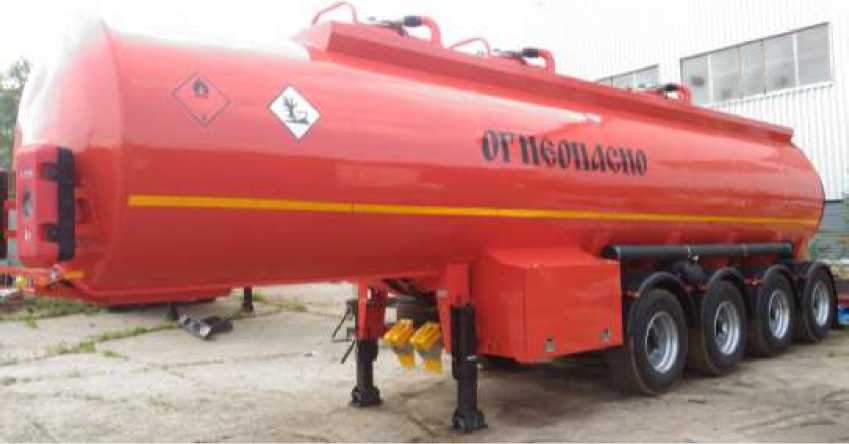

Рисунок 2 - Общий вид полуприцепа-цистерны ППЦ-СН-450

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунках 3 и 4.

\      о

\

„ ^х- / КdOHUJfneiJH ул       -74 /

уДУЙНЯ

Хди.*?, vwi.'efa! Я iTi'CI бланка

побёрки

Заклепка го знакам / /

^z \-tya затем, уровня

Верхняя образующая

цистерны

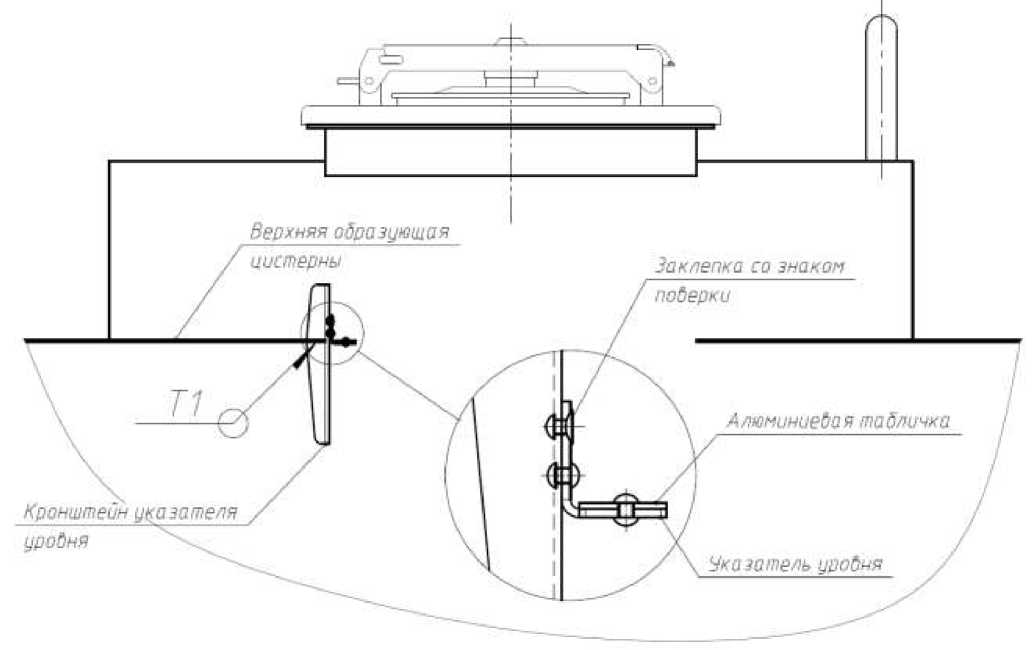

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку при наличии компенсационного короба

-Ж-

верхняя образующая

цистерны

Заклепку со знаком

---“---------/

f

\   А люминиеоа я m а бли чхр

/          Указатель уровня

Кронштейн указателя

уровня

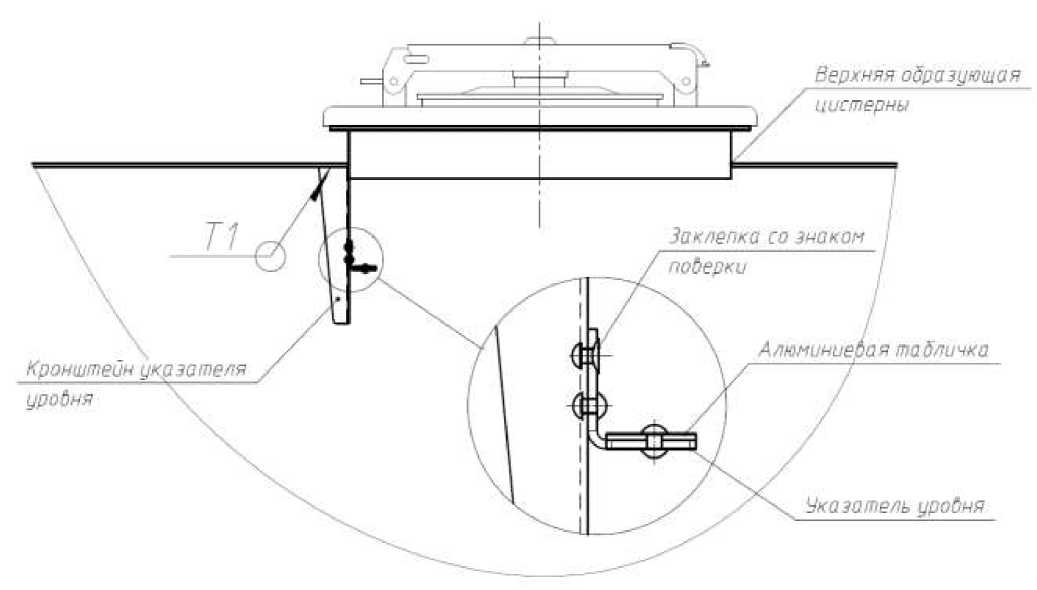

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку без компенсационного короба

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Основные технические характеристики

Таблица 9 - Основные технические характеристики

Таблица 10 - Основные технические характеристики

Таблица 11 - Основные технические характеристики

Таблица 12 - Основные технические характеристики

Таблица 13 - Основные технические характеристики

Таблица 14 - Основные технические характеристики

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Таблица 15 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку, проходящую через кронштейн указателя уровня и указатель уровня налива и на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 4525-008-62239059-2009 Полуприцепы-цистерны ППЦ. Технические условия

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Юридический адрес: 603000, Нижегородская область, г. Нижний Новгород, улица Максима Горького, д.77, оф. 60

Адрес производства: 607650, Нижегородская область, г. Кстово, ул. Магистральная, д.4Б Телефон/факс: +7 (831) 216-07-53 / +7 (831) 216-07-53

E-mail: info@foxtank.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
