МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 46451 «Весы неавтоматического действия SJ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ВИБРА РУС» от 14 февраля 2017 г. № 23/04, № 25/04 и № 26/04 приказываю:

• 1. Внести изменения в описание типа на весы неавтоматического действия SJ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49846-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46451 «Весы неавтоматического действия SJ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49846-12, в связи с внесение изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 46451 «Весы неавтоматического действия SJ» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «4» мая 2017 г. № 920

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия SJ

Весы неавтоматического действия SJ (далее - весы), предназначены для статического измерения массы.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.

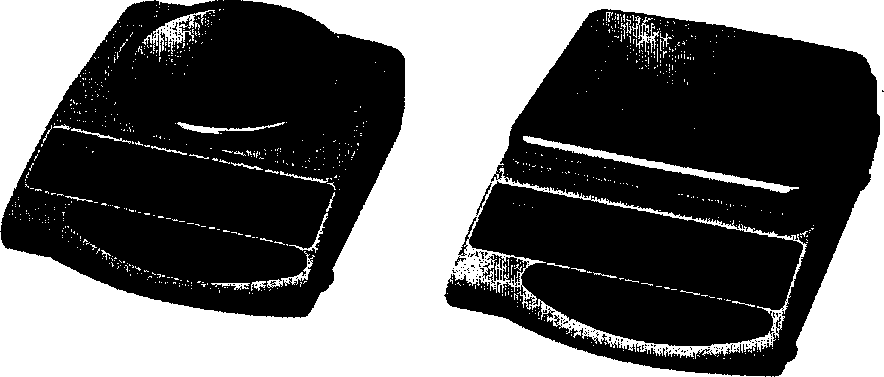

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия SJ.

Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1) - только для модификаций SJ-620CE, SJ-6200CE;

• - взвешивание в различных единицах измерения массы (2.1).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения.

Весы выпускаются в следующих модификациях: SJ-220CE, SJ-420CE, SJ-620CE, SJ-1200CE, SJ-2200CE, SJ-4200CE, SJ-6200CE, SJ-12KCE, отличающихся метрологическими характеристиками.

Обозначение модификаций весов имеет вид SJ-A[K]CE, где:

SJ - обозначение типа весов;

А - обозначение максимальной нагрузки (Мах), в граммах (для модификации SJ-12KCE в килограммах);

[К] - (если присутствует) означает весы с максимальной нагрузкой (Мах) более 10 кг.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место размещения пломбы (переключатель юстировки)

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части корпуса весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

““Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (и), действительная цена деления (</), интервалы взвешиваний и пределы допускаемой погрешности (паре) в зависимости от модификации весов приведены в таблице 2 и таблице 3.

Таблица 2

Таблица 3

Масса и габаритные размеры весов приведены в таблице 4.

Таблица 4

наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности Ег, F| по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» Техническая документация фирмы-изготовителя

Фирма «Shinko Denshi Со., Ltd», Япония

3-9-11 Yushima, Bunkyo-ku, Tokyo 113, Japan

Тел.: (81)-3-3835-4577; Факс (81)-3-5818-6066

E-mail: sales@vibra.co.jp; Web-сайт: www.vibra.co.jp

Общество с ограниченной ответственностью «Вибра Рус» (ООО «Вибра Рус»)

ИНН 7721815436

109428, Москва, Рязанский проспект, д. 26, стр. 13

Тел.: (495) 740-68-71; Факс (495) 740-62-71

E-mail: sales@vibra.ru; Web-сайт: www.vibra.ru;www.acomrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон (факс): (495) 437-5577, 437-5666

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
