МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___23 декабря 2020 г.                                                     №  2200_______

Москва

О внесении изменений в описание типа на счетчики воды СВТ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Элехант» от 23 октября 2020 г. №45 приказываю:

• 1. Утвердить новую редакцию описания типа на счетчики воды СВТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 72647-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            А

Подлинник электронного документа, подписанного ЭГ), хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СНЕ ДЬ Hl bl О GE H f MGl-IKA I Е bl i

Сертификат: 01C95C9A007CACB9824BS327C21BB4CE93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2200

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды СВТ

Счетчики воды СВТ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003, протекающей в системах холодного и горячего водоснабжения.

Принцип действия счетчиков основан на измерении числа оборотов под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик. Число оборотов крыльчатки в электронном блоке преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на выносной индикатор по радиоканалу.

Дополнительно счетчики измеряют:

• - температуру воды с помощью встроенного датчика температуры;

• - возможность дополнительно измерять объем воды с температурой выше/ниже установленного порогового значения температуры.

Счетчики воды СВТ являются универсальными и могут быть использованы для измерений объема, как холодной, так и горячей воды.

Счетчики состоят из герметичного корпуса с фильтром, крыльчатки с магнитной полумуфтой, находящейся в герметичном корпусе, встроенного термометра сопротивления и электронного блока.

Счетчики выпускаются в следующих модификациях: СВТ-15, СВТ-20, которые отличаются диаметром условного прохода патрубка (номинальный диаметр 15 и 20 мм соответственно).

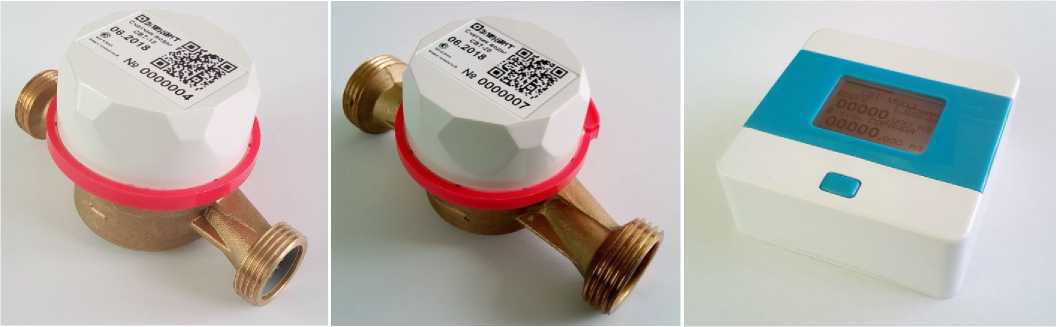

Общий вид счетчиков представлен на рисунке 1.

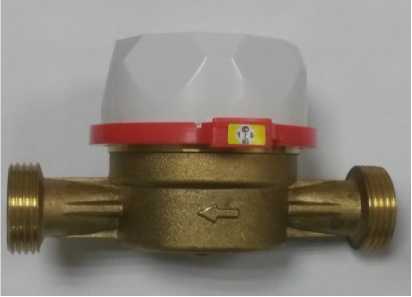

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а)                                   б)                                      в)

а) - Счетчик СВТ-15

б) - Счетчик СВТ-20

в) - Выносной индикатор

Рисунок 1 - Общий вид счетчиков

а)

б)

а) - Пломбировка с помощью саморазрушающейся наклейкой б) - Пломбировка с помощью свинцовой (или пластиковой) пломбы

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки

Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на этикетку счетчиков, размещенную на корпусе счетчика, и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу ОЦСМ 040196-2018 МП «ГСИ. Счетчики воды СВТ. Методика поверки», утвержденной ФБУ «Омский ЦСМ» 25.06.2018 г.

Основные средства поверки:

• - рабочий эталон единицы объемного расхода и объема жидкости (воды) 3-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости в диапазоне значений от 0,03 до 2,75 м³/ч с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;

• - термометр лабораторный электронный ЛТ-300 (рег. №61806-15): пределы допускаемой абсолютной погрешности измерений в диапазоне измеряемых температур от -50,00 до +199,99 °С ±0,05 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.

Знак поверки наносится:

• - в паспорт и на счетчик при первичной поверке;

• - на свидетельство о поверке и на счетчик при периодической поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

ЭЛХТ.407279.002 ТУ Счетчики воды СВТ. Технические условия

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256

Общество с ограниченной ответственностью «Элехант» (ООО «Элехант»)

ИНН 8601045642

Адрес: 644005, г. Омск, ул. Толстого, 43

Тел.: +7 (3812) 35-36-10

Web-сайт: http://elehant.ru

E-mail: info@elehant.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
