ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1888

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о методике поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» августа 2021 г. № 1888

Регистрационный № 76017-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные «ВЗОР»

Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU) и скорости движения транспортных средств (ТС) на контролируемом участке по видеокадрам.

Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.

Принцип действия при измерении скорости движения ТС на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке комплексов расстояния между точками расположения комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС комплексами.

Синхронизация системного времени вычислительного блока и используемого программного обеспечения (ПО) для формирования отметок времени и контроля временных интервалов осуществляется при помощи приемника GPS/ГЛОНАСС. Видеокамеры работают круглосуточно.

Комплексы состоят из вычислительного блока, видеокамеры, ИК-модуля и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и GPS/ГЛОНАСС приемник.

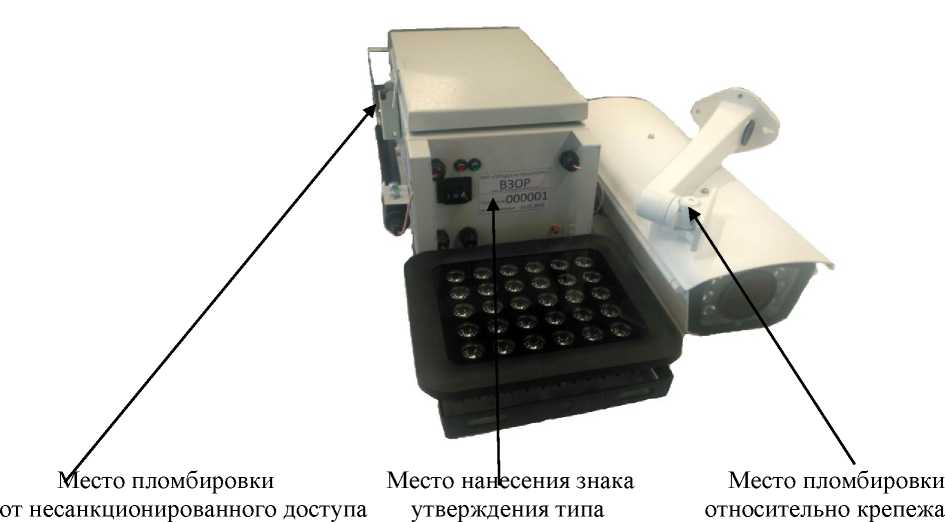

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, схема пломбировки относительно крепежа представлены на рисунке 1.

Рисунок 1 - Общий вид комплексов

Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 2.

ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»

КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ

Рисунок 2 - Общий вид маркировки комплексов

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПО «VZOR».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Таблица 4 - Комплектность комплексов

приведены в эксплуатационном документе.

14341124.001.ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия.

Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ»

(ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»)

ИНН 3123411084

Адрес: 308033, г. Белгород, ул. Королева, д. 2а, оф. 301

Юридический адрес: г. Белгород, ул. Сумская, д. 62

Телефон: +7 (4722) 777-21

Web-сайт: www.techincity.ru

E-mail: info@techincity.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018.
