УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1501
Лист № 1 Регистрационный № 64950-16 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Фотометры КФК
Назначение средства измеренийФотометры КФК (далее фотометры) предназначены для измерения в отдельных участках диапазона длин волн (400-940) нм спектральных коэффициентов направленного пропускания и оптической плотности прозрачных жидких растворов веществ.
Описание средства измеренийПринцип действия фотометров основан на сравнении потока излучения Фо, прошедшего через «холостую пробу» (растворитель или контрольный раствор, по отношению к которому производится измерение) и потока излучения Ф, прошедшего через исследуемый раствор. Потоки излучения Фо и Ф фотоприемником преобразуются в электрические сигналы UO, U и UT (UT - сигнал при неосвещенном фотоприемнике), которые обрабатываются встроенной малогабаритной измерительно-вычислительной системой (МИВС) и представляются на индикаторе в виде значений коэффициента пропускания, оптической плотности, концентрации.
Фотометр представляет собой моноблок, включающий в себя блок оптикоэлектронный и батарейный отсек для 4-х аккумуляторов или 4-х батареек типа АА. В блок оптико-электронный входят: осветитель - шар с набором дискретных светодиодов, кюветное отделение, фотоприемное устройство и МИВС. На лицевой панели блока расположены крышка кюветного отделения, индикатор и клавиатура. Питание фотометра осуществляется от внутреннего источника питания или от сети 220 В, 50 Гц через адаптер сетевой.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке методом термотрансферной печати и имеет цифровое обозначение.
Фотография общего вида фотометров представлена на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки изображены на рисунке 2.

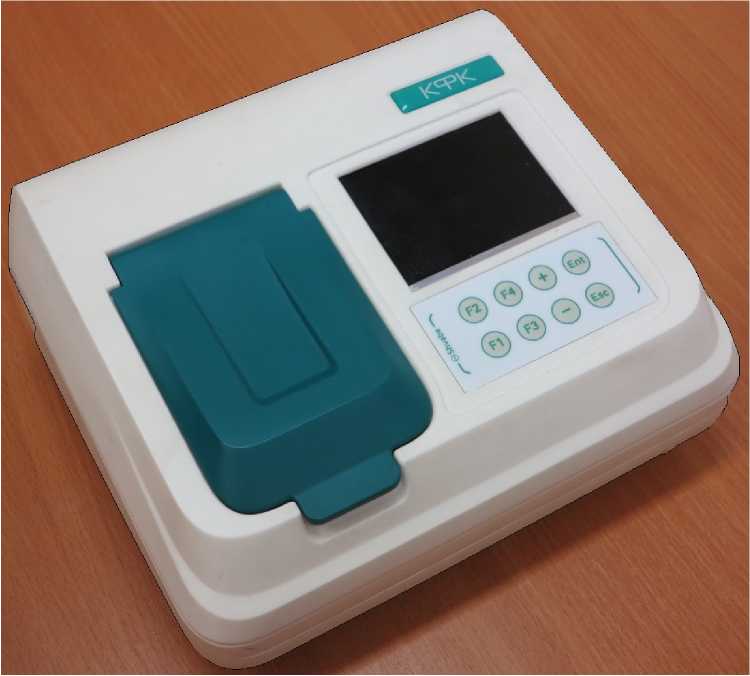

Рисунок 1 - Фотография общего вида фотометра КФК
Место нанесения информации о

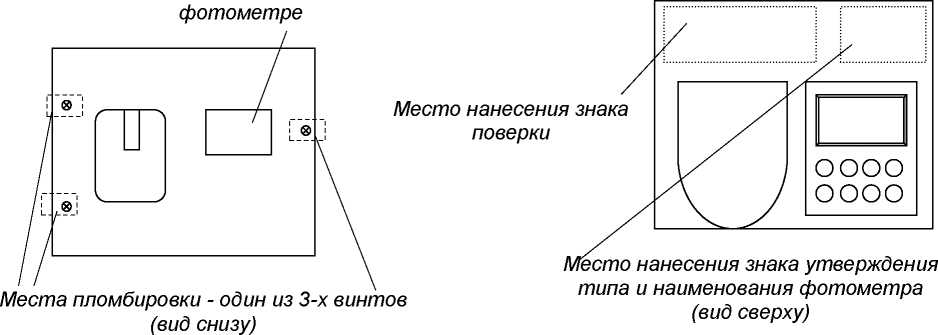

Рисунок 2 - Схема пломбировки фотометров и место нанесения знака поверки
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения (ПО) фотометров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Фотометр КФК |
|
Номер версии (идентификационный номер) ПО |
V 1.9 |
|
Цифровой идентификатор ПО (контрольная сумма - CRCмем и CRCпрог) |
0хD11DB22B |
Конструкция фотометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2077-2014 - высокий.
Метрологические и технические характеристики
Таблица 2
|
Параметр |
Значение |
|
Рабочие длины волн фотометра, нм |
400±10, 440±10, 470±10, 525±10, 590±10, 670±10, 770±10, 880±10, 940±10 |
|
Диапазон измерения спектрального коэффициента направленного пропускания (СКНП), % |
от 1 до 100 |
|
Диапазон измерения оптической плотности, Б |
от 0,03 до 2,00 |
|
Диапазон показаний: - оптической плотности, Б; |
от 2 до 3; |
|
- концентрации веществ в растворах, единиц концентрации |
от 0,001 до 9999 |
|
Пределы допускаемой абсолютной погрешности измерения СКНП, % |
±1 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности измерения СКНП, % |
0,15 |
|
Пределы допускаемой абсолютной погрешности измерения оптической плотности, Б: - в диапазоне от 0,03 до 0,50 Б включ.; |
±0,015; |
|
- в диапазоне св. 0,50 до 1,10 Б включ; |
±0,045; |
|
- в диапазоне св. 1,10 до 2,00 Б |
±0,45 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности измерения оптической плотности, Б |
0,005 |
|
Виды кювет для исследуемых растворов: - прямоугольные с длиной рабочего хода, мм |
3, 10, 30, 50; |
|
- воронкообразные сливные с внутренним диаметром, мм |
10 |
|
Время установления рабочего режима, мин, не более |
15 |
|
Параметр |
Значение |
|
Питание фотометра:
|
(220±22) В; аккумуляторы типа АА 1,2 В -4 шт или батарейки типа АА 1,5 В - 4 шт. |
|
Время непрерывной работы, ч, не менее:
|
8; 4 |
|
Средняя наработка на отказ, часов, не менее |
2500 |
|
Средний полный ресурс, часов, не менее |
4000 |
|
Условия эксплуатации:
|
от + 10 до + 35; 80 |
|
Габаритные размеры, мм (длинахширинахвысота), не более |
240х200х100 |
|
Масса, кг, не более |
1,6 |
Знак утверждения типа наносят типографским способом на обложку паспорта и на лицевую панель фотометров в виде наклейки.
Комплектность средства измерений
Таблица 3
|
Фотометр КФК |
БШ 2.853.033 |
1 штука |
|
Комплект сменных и запасных частей | ||
|
Адаптер сетевой |
АС-220^-9-500 |
1 штука |
|
Батарейка, тип АА |
4 штуки | |
|
Коробка №1: |
БШ 6.688.105 |
1 штука |
|
Кювета (воронкообразная) |
БШ 7.249.129 |
3 штуки |
|
Вкладыш ВК |
БШ 8.764.138 |
1 штука |
|
Коробка №2: |
БШ 6.688.107 |
1 штука |
|
Светофильтр в оправе «К-1» |
БШ 5.941.910 |
1 штука |
|
Светофильтр в оправе «К-2» |
БШ 5.941.910-01 |
1 штука |
|
Кюветодержатель |
БШ 5.994.134 |
1 штука |
|
Кювета (прямоугольная, 3 мм) |
М 44.19.006-01 |
3 штуки |
|
Кювета (прямоугольная, 30 мм) |
М 44.19.006-05 |
3 штуки |
|
Кювета (прямоугольная, 50 мм) |
М 44.19.006-06 |
3 штуки |
|
Кювета 10 мм |
БШ 5.999.189 |
3 штуки |
|
Упаковка | ||
|
Упаковка |
БШ 4.170.898 |
1 штука |
|
Чемодан |
БШ 4.194.554 |
1 штука |
|
Коробка (из гофрокартона) |
БШ 8.865.806 |
1 штука |
|
Документация | ||
|
Руководство по эксплуатации |
БШ 2.853.033 РЭ |
1 экз. |
|
Паспорт |
БШ 2.853.033 ПС |
1 экз. |
|
Методика поверки |
БШ 2.853.033 МП |
1 экз. |
Методики (методы) измерений приведены в руководстве по эксплуатации фотометров.
Нормативные и технические документы, устанавливающие требования к фотометрам КФКГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.
Технические условия БШ 2.853.033 ТУ. Фотометр КФК.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28» июля 2021 г. № 1501
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Фотометры |
КФК |
64950-16 |
Открытое акционерное общество «Загорский оптикомеханический завод» (ОАО «ЗОМЗ»), Московская обл., г. Сергиев Посад |
Акционерное общество «Загорский оптикомеханический завод» (АО «ЗОМЗ»), Московская обл., г. Сергиев Посад |
Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»), Московская обл., г. Сергиев Посад | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 июля 2021 г.
№ 1501
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
