МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 июня 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузин) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Росстандарта С.С.Голубева.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» июня 2021 г. № 969

Регистрационный № 31445-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы функциональные «Диатест»

Генераторы функциональные «Диатест» (далее - генератор) предназначены для формирования прецизионных калибровочных сигналов определенных параметров (амплитуды, частоты), используемых для первичной и периодической поверки одноканальных и многоканальных электрокардиографов.

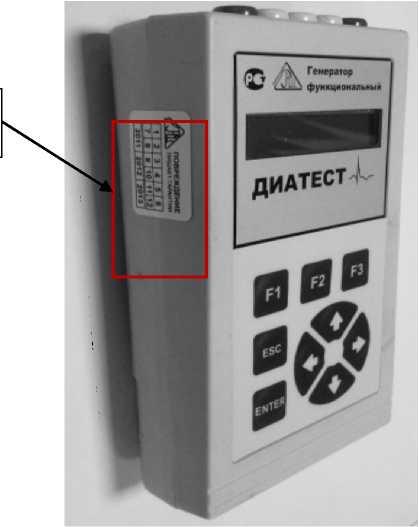

Место пломбировки

Рисунок 1 - Внешний вид генератора функционального «Диатест»

Генератор является переносным, питаемым от батареи электронным устройством, формирующим набор сигналов в соответствии с Р50.2.009-2001 «Электрокардиографы, электрокардиоскопы и электрокардиоанализаторы. Методика поверки».

Принцип действия: генератор формирует калибровочные прецизионные сигналы путем цифро-аналогового преобразования (ЦАП) кодового образа, который как и алгоритм работы находится в постоянном запоминающем устройстве микроконтроллера. С выхода ЦАП аналоговый сигнал усиливается усилителем - формирователем, затем в зависимости от необходимого уровня и режима, сигнал ослабляется в одном из двух аттенюаторов. Подстроечные резисторы в цепях усилителя изменяют передаточную характеристику и постоянную составляющую. Они позволяют откалибровать уровни выходных сигналов с учетом погрешностей аналогового канала в целом. Временные соотношения сигналов стабилизированы двумя кварцевыми генераторами: для формирования быстроизменяющихся сигналов используется генератор с тактовой частотой 8 МГц, для медленных сигналов и режима ожидания - генератор с тактовой частотой 32768 Гц.

Пользовательский интерфейс поддерживается пленочной клавиатурой для выбора пункта меню и графическим жидкокристаллическим дисплеем для наблюдения текущего режима работы, степени разряда источника питания, расположенные на лицевой панели. Кроме того в генераторе установлен миниатюрный звуковой излучатель, сигнализирующий о длительном бездействии прибора, сильной разрядке источников питания. На верхней панели располагаются разъемы для отведений ЭКГ. На задней панели под крышкой располагаются элементы питания и выходы сигнала высокого уровня.

Место для пломбировки генератора в целях предотвращения несанкционированной настройки и вмешательства приведены на рисунке 1.

Генератор функциональный «Диатест» имеет встроенное программное обеспечение. Уровень защиты ПО генератора функционального «Диатест» от преднамеренного и непреднамеренного изменений соответствует группе А (по МИ 2955 - 2010).

Логика функционирования генератора функционального «Диатест» построена на микроконтроллере по жесткому алгоритму, находящемуся во внутренней памяти. Внутренние алгоритмы состоят из нескольких связанных модулей: интерфейсный, формирующий, диагностический.

Интерфейсный модуль обеспечивает: визуализацию сообщений на ЖКИ, реакцию на нажатие кнопок клавиатуры, выдачу звуковых сообщений.

Модуль формирования обеспечивает периодическую выдачу аналоговых значений сигналов в соответствии с требуемыми значениями частоты дискретизации, амплитудным диапазоном и заданной формой огибающей сигнала.

Диагностический модуль включает в себя модули самотестирования и диагностики, в том числе - целостности программного кода, соответствия частот опорных генераторов, опорного напряжения, уровней питающего напряжения. В зависимости от степени несоответствия - генератор функциональный «Диатест» выдаст предупреждающее сообщение или перейдет в режим реакции по катастрофической внутренней ошибке, что для пользователя будет однозначно восприниматься, как неисправность прибора, т.е. блокируется всякая дальнейшая работа.

Программный модуль, многократно проверенный и прошиваемый в память микроконтроллера представляет собой единственный и неизменный код с 2004 года. Идентификационная надпись «ДИАТЕСТ» появляется на экране ЖКИ каждый раз в момент включения прибора после проведения процедуры встроенной диагностики. Дополнительных идентификационных сообщений, доступных пользователю или контролю в приборе не предусмотрено.

Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики

Наносится на лицевую панель генератора и на титульный лист формуляра ВКФУ.468789.108ФО методом принтерной печати.

• - генератор функциональный «Диатест»;

• - батареи питания, установленные в генератор;

• - руководство по эксплуатации РДФК.468789.108РЭ;

• - формуляр РДФК.468789.108ФО.

Сведения о методиках (методах) измерений

Руководство по эксплуатации РДФК.468789.108РЭ.

• 1. Р50.2.009-2001 Рекомендации по метрологии. ГСОЕИ. «Электрокардиографы, электрокардиоскопы и электрокардиоанализаторы. Методика поверки».

• 2. ТУ6684-004-62168661-11 «Генераторы функциональные «Диатест». Технические условия»

• 3. РДФК.468789.108РЭ «Генераторы функциональные «Диатест». Руководство по эксплуатации»

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» июня 2021 г. № 969

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
