№1358 от 03.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 33353
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51625 "Расходомеры-счетчики электромагнитные КАРАТ-551" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1358 от 03.07.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июля 2018 г. № 1358
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры - счётчики электромагнитные КАРАТ-551
Назначение средства измеренийРасходомеры-счетчики электромагнитные КАРАТ-551 (в дальнейшем расходомеры) предназначены для измерений объема и объемного расхода холодной или горячей воды, а также других электропроводящих жидкостей и преобразования этих величин для технологического и коммерческого учета, как в составе измерительных систем, так и автономно.
Описание средства измеренийПринцип действия расходомеров основан на электромагнитном методе измерения, при котором в потоке жидкости, протекающей через наведённое системой электромагнитов магнитное поле, возникает электродвижущая сила (ЭДС), пропорциональная скорости потока. Эта ЭДС воспринимается электродами и преобразуется в значение объёма и объёмного расхода.
Расходомеры состоят из первичного преобразователя, устанавливаемого в трубопровод с жидкостью, и электронного блока, служащего для преобразования сигнала с первичного преобразователя, отображения и хранения данных.
Первичный преобразователь представляет собой отрезок трубопровода из немагнитной стали, футерованный защитным материалом. Первичный преобразователь закрыт кожухом, предохраняющим элементы магнитной системы расходомера от внешних воздействий. В зависимости от вида подсоединения первичного преобразователя к трубопроводу расходомеры могут иметь фланцевое или бесфланцевое (типа «сэндвич») исполнения.
Электронный блок состоит из корпуса (с возможностью крепления на стену или на первичный преобразователь), на нижней или боковых поверхностях которого расположены соединители для подключения к первичному преобразователю и устройству передачи или обработки информации. Результат измерений, посредством микропроцессора преобразуется в электрические сигналы в зависимости от используемого выхода:
-
- в пропорциональное прошедшему объему жидкости количество импульсов на импульсном выходе с нормированной ценой;
-
- в пропорциональную расходу жидкости частотную импульсную последовательность на частотном выходе;
-
- в пропорциональный расходу жидкости унифицированный сигнал постоянного тока (по заказу).
Расходомеры могут выполнять измерения параметров прямого и реверсивного потоков.
Расходомеры имеют варианты встроенной индикации (по заказу), и могут комплектоваться выносным блоком индикации, отображающем на дисплее измеренные параметры: объем (м3); объемный расход (м3/ч); время работы; нештатные ситуации.
Для связи с внешними устройствами расходомеры имеют встроенный интерфейс RS-232, а также могут комплектоваться (по заказу) интерфейсом RS-485.
Общий вид расходомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

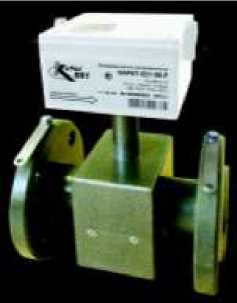

Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных КАРАТ-551 а) фланцевое исполнение, б) бесфланцевое исполнение

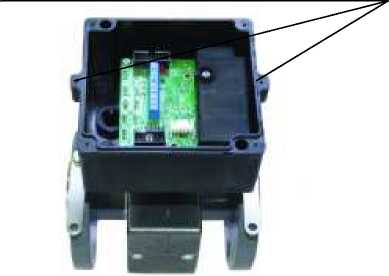

Места для пломбирования энергоснабжающей организации
Место нанесения пломбы изготовителя

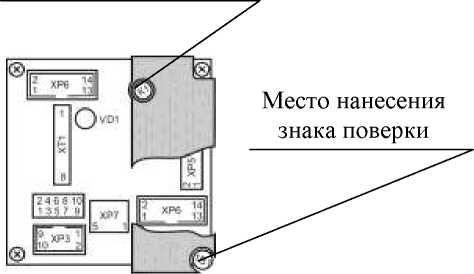

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Идентификационные данные программного обеспечения расходомеров-счётчиков электромагнитных КАРАТ-551 указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование ПО |
K1, K-Ч |
K-Р |
|
Идентификационное наименование ПО |
kw freq 2.6.bin |
kw revers 3.6.bin |
|
Номер версии (идентификационный номер) ПО |
2.6 |
3.6 |
|
Цифровой идентификатор ПО |
7455f0265bd2a446a74 |
03e1245f60ee1ae62899 |
|
961d472a2c8a8 |
b66f374b2dee | |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода, Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Максимальный расход qmax, м3/ч |
10 |
18 |
30 |
45 |
75 |
120 |
180 |
300 |
570 |
|
Номинальный расход qnom, м3/ч |
5 |
9 |
15 |
22,5 |
37,5 |
60 |
90 |
150 |
285 |
|
Переходный расход qt1, м3/ч |
0,1 |
0,18 |
0,3 |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
5,7 |
|
Переходный расход qt2, м3/ч |
0,067 |
0,125 |
0,2 |
0,27 |
0,5 |
0,83 |
1,25 |
2 |
3,8 |
|
Минимальный расход qmin, м3/ч |
0,04 |
0,072 |
0,12 |
0,18 |
0,3 |
0,48 |
0,72 |
1,2 |
2,28 |
|
Пределы допускаемой относительной погрешности при измерении объема по импульсному выходу, расхода по частотному выходу, расхода и объема по индикации и цифровому выходу, %, в диапазонах расхода:
|
±1 ±2 ±3 | ||||||||
|
Пределы допускаемой относительной погрешности при измерении расхода по токовому выходу, %, в диапазонах расхода:
|
±1 ±0,025(qmax/ qu3M ) | ||||||||
|
* qU3M - расход измеренный расходомером, м3/ч | |||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
1 |
2 | ||||||||
|
Напряжение питания постоянным током, В |
от 11,5 до 15 | ||||||||
|
Потребляемый ток, мА, не более |
0,65 | ||||||||
|
Потребляемая электрическая мощность, Вт, не более |
4 | ||||||||
|
Диапазон частоты на выходе, Гц |
от 2 до 1000 | ||||||||
|
Диапазоны тока на выходе, мА |
от |
0 до 5 (от 4 до 20) | |||||||
|
Диаметр условного прохода, Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Габаритные размеры, мм, не более: | |||||||||
|
- длина |
160 |
160 |
170 |
205 |
210 |
215 |
245 |
260 |
330 |
|
- ширина |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
300 |
|
- высота |
230 |
245 |
258 |
267 |
280 |
300 |
320 |
345 |
400 |
|
Масса, кг, не более |
4,5 |
5,1 |
6,4 |
7,7 |
9,2 |
12 |
15 |
20 |
37 |
|
Параметры измеряемой среды: | |||||||||
|
- электропроводящая жидкость с удельной | |||||||||
|
электрической проводимостью, мкСм/м, | |||||||||
|
не менее |
200 | ||||||||
|
- температура жидкости, °C |
от 5 до 150 | ||||||||
|
- давление, МПа, не более |
2,5 | ||||||||
|
Условия эксплуатации: | |||||||||
|
- температура окружающего воздуха, оС |
от +5 до +50 | ||||||||
|
- относительная влажность | |||||||||
|
при температуре 35 °С, %, не более |
80 | ||||||||
|
- механическое воздействие | |||||||||
|
по ГОСТ Р 52931-2008 |
N2 | ||||||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||||||||
|
1 |
2 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Средняя наработка на отказ, ч |
80000 |
|
Средний срок службы, лет |
12 |
наносится на левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом, а также на боковую панель расходомера методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер-счётчик электромагнитный КАРАТ-551 |
СМАФ.407211.002 |
1 шт. |
В соответствии с заказом |
|
Паспорт |
СМАФ.407211.002 ПС |
1 экз. | |
|
Руководство по эксплуатации |
СМАФ.407211.002 РЭ |
1 экз. | |
|
Методика поверки (копия) |
МП 38-221-2013 с изменением № 1 |
1 экз.* | |
|
* - допускается поставлять один экземпляр в один адрес отгрузки | |||
осуществляется по документу МП 38-221-2013 с изменением № 1 «ГСИ. Расходомеры-счётчики электромагнитные КАРАТ-551. Методика поверки», утвержденному ФГУП «УНИИМ» 11.05.2018 г.
Основные средства поверки:
-
- рабочий эталон единицы объёмного расхода жидкости 2 разряда по Приказу Росстандарта от 07.02.2018 г. № 256 в диапазоне значений от 0,04 до 200 м3/ч;
-
- рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 0,001 до 4404 Гц;
-
- рабочий эталон единицы силы постоянного тока 3 разряда по ГОСТ 8.022-91 в диапазоне значений от 0 до 20 мА.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам электромагнитным КАРАТ-551ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 4213-010-32277111-2013 с изменением №1 Расходомеры-счётчики электромагнитные КАРАТ-551. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)
ИНН 6660080162
Адрес: 620137, г. Екатеринбург, ул. Студенческая, 16, к.130
Телефон (343) 2222-306
факс (343) 2222-307
E-mail: support@karat-npo.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ3 июля 2018 г.
№ 1358
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 51625 «Расходомеры-счетчики электромагнитные КАРАТ-551» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «Уралтехнология» от 14 мая 2018 г. № 110, № 111 и № 112 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на расходомеры-счетчики электромагнитные КАРАТ-551, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54265-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 51625
«Расходомеры-счетчики электромагнитные КАРАТ-551», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54265-13, в связи с внесением изменений в методику поверки.
-
3. Установить поверку по документу МП 38-221-2013 с изменением № 1 и распространить действие документа на расходомеры-счетчики электромагнитные КАРАТ-551 вновь выпускаемые и находящиеся в эксплуатации.
-
4. Продлить срок действия свидетельства об утверждении типа средств измерений № 51625 «Расходомеры-счетчики электромагнитные КАРАТ-551» на последующие 5 лет.
-
5. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
