УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 938

Лист № 1 Регистрационный № 47679-11 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные PGC 5000

Хроматографы газовые промышленные PGC 5000 (далее - хроматографы) предназначены для определения содержания органических и неорганических веществ в различных технологических средах.

Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы с помощью детекторов: по теплопроводности (ДТП), ионизации в пламени (ПИД), пламенно-фотометрического (ПФД). Хроматограф состоит из аналитических блоков (от 1-го до 4-х) и контроллера, управляющего этими блоками.

Аналитический блок представляет собой термостат с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб.

Хроматографы комплектуют двумя моделями термостатов PGC 5000В и PGC 5000С. Термостат PGC 5000В применяют для относительно простых аналитических задач с использованием одного детектора и до трех переключающих кранов. Более вместительный термостат PGC 5000С обеспечивает выполнение более сложных аналитических задач, требующих применения двух детекторов и до шести переключающих кранов. Обе модели термостата поддерживают температуру в диапазоне от 30 °С (температура окружающей среды) до 180 °С с погрешностью ±0,1 °С.

Контроллер PGC 5000A управляет работой прибора, включая задание и поддержание давления и скорости газовых потоков, температуры колонок, детекторов, дозатора, градуировку прибора, обработку первичных данных и вывод на дисплей результатов измерений. С помощью контроллера программируется периодичность градуировки и проведение текущего анализа, задаются уровни сигналов (тревога, предупреждение), выводится информация о состоянии термостата, уровне концентрации, и др. Результаты анализа, а также отчеты об аварийных ситуациях сохраняются в контроллере. Предусмотрена передача информации об анализах и состоянии прибора по волоконно-оптическому кабелю на удаленный компьютер по сети Ethernet. К контроллеру PGC 5000A подключают одновременно до двух термостатов PGC 5000С и до четырех PGC 5000В.

Для ограничения несанкционированного доступа внутрь корпуса прибора возможно нанесение пломбы на любые крепежные винты блоков хроматографа.

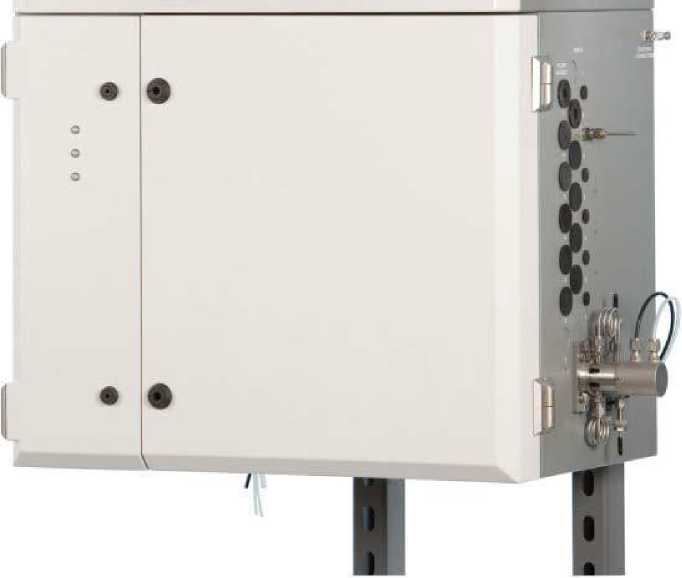

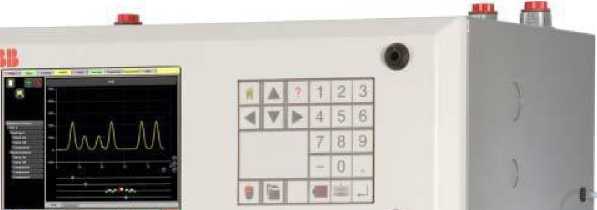

Рисунок 1 - Фотография общего вида хроматографов газовых промышленных PGC 5000

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Лист № 3

Всего листов 3 Метрологические и технические характеристики

Таблица 2

Условия применения:

• - температура окружающей среды, °С                             от 0 до 50;

• - относительная влажность, %                            не более 95 (без конденсации).

наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.

Хроматограф.

Система подготовки пробы (по отдельному заказу).

Эксплуатационная документация.

Методика поверки.

отсутствуют.

1 Техническая документация фирмы-изготовителя "ABB Inc.", США.
