ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура системы аварийного охлаждения зоны и спринклерной системы (АСАОЗиСС-01), далее - аппаратура, предназначена для измерений и измерительных преобразований электрических сигналов в виде силы постоянного электрического тока, а также сигналов от термопар типа К (по ГОСТ 8.585-2001) и термопреобразователей сопротивления с номинальной статической характеристикой 100П (по ГОСТ 6651-2009).

Принцип действия аппаратуры основан на аналого-цифровом преобразовании (АЦП) электрических сигналов. Аппаратура обеспечивает прием сигналов от датчиков технологических параметров (не являются составной частью аппаратуры), обработку полученных данных, в том числе сравнение с уставками, а также выдачу измерительной информации, сигналов и сообщений по каналам связи.

Конструктивно аппаратура представляет собой три комплекта (канала) технических средств, каждый из которых включает в себя электротехнический шкаф устройства накопления и обработки УНО (исполнение УНО-22 для первого и второго комплектов, УНО-22-01 для третьего комплекта) и электротехнический шкаф устройства коммутации УКК (исполнение УКК-03 для первого и второго комплектов, УКК-03-01 для третьего комплекта).

Устройство УНО включает в себя следующие составные части:

• - блок питания БНН (исполнение БНН-17 для первого и второго комплектов, БНН-17-02 для третьего комплекта);

• - блоки обработки БПМ (исполнения БПМ-20 и БПМ-21 для первого и второго комплектов, БПМ-20-01 и БПМ-21-01 для третьего комплекта), обеспечивающие измерения и измерительные преобразования электрических сигналов, обработку измерительной информации, а также прием и обработку дискретных сигналов с помощью узлов входящих в состав блоков;

• - блок ввода-вывода цифровой БВЦ-08, обеспечивающий сбор информации от блоков БПМ и от УКК, получение меток времени от информационно вычислительной сети (ИВС) энергоблока и присвоение этих меток сигналам, передачу информации в БНО-14 и в ИВС энергоблока по цифровым протоколам для архивирования и протоколирования;

• - блок накопления и обработки БНО-14, обеспечивающий отображение информации, полученной от БВЦ-08;

• - панель коммутации ПКК-19, обеспечивающая функциональное тестирование аппаратуры;

• - другие функциональные элементы, такие как, преобразователи сигналов, реле, клеммы, модули гальванической развязки и т.д.

Устройство УКК включает в себя следующие составные части:

• - блок питания БНН (исполнение БНН-17-01 для первого и второго комплектов, БНН-17-03 для третьего комплекта);

• - блок обработки БПМ (исполнение БПМ-22 для первого и второго комплектов, БПМ-22-01 для третьего комплекта), обеспечивающий прием и обработку дискретных сигналов;

• - панель коммутации ПКК-20, обеспечивающая функциональное тестирование аппаратуры;

• - панель коммутации ПКК-21, обеспечивающая формирование дискретных сигналов для регулирования;

• - другие конструктивные элементы, такие как реле, клеммы, модули гальванической развязки и т.д.

Внешний вид УНО и УКК представлен на рисунках 1-2.

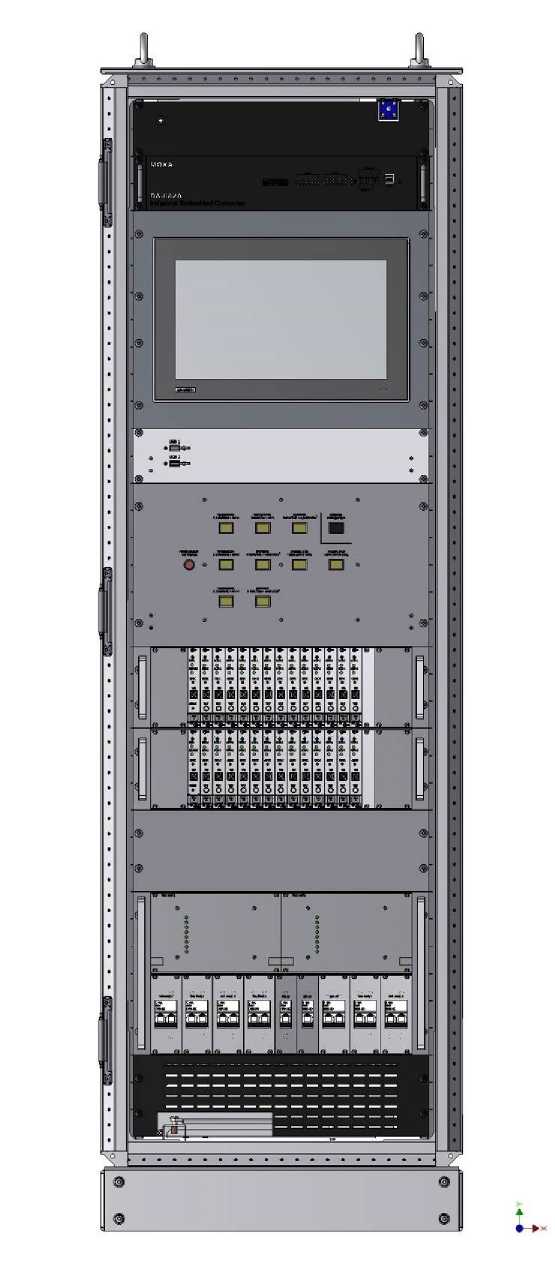

Рисунок 1 - Внешний вид УНО

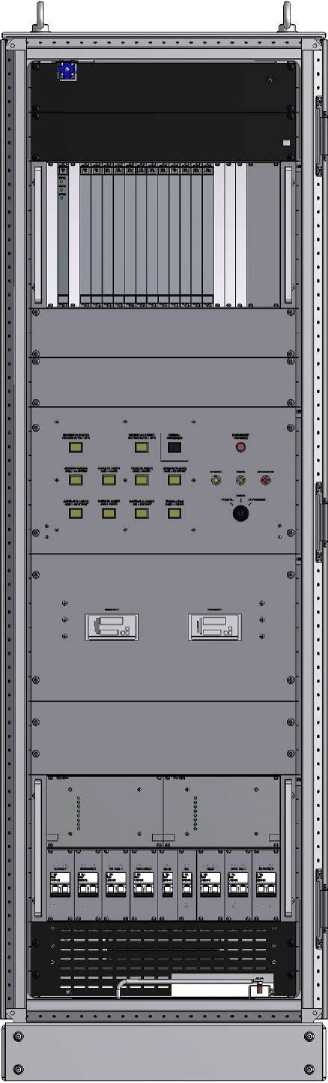

Рисунок 2 - Внешний вид УКК

Пломбирование аппаратуры не предусмотрено.

Программное обеспечения (ПО) аппаратуры состоит из встроенного программного обеспечения следующих узлов и блоков:

• - узел-преобразователь аналогово-цифровой Ш1А-06 из состава блоков обработки БПМ-20, БПМ-21;

• - узел-преобразователь аналогово-цифровой ППА-07, из состава блоков обработки

БПМ-20-01, БПМ-21-01;

• - блок накопления и обработки БНО-14.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Основные метрологические и технические характеристики комплексов указаны в таблицах 2-3.

Таблица 2 - Метрологические характеристики аппаратуры

Таблица 3 - Основные технические характеристики аппаратуры

наносят на титульный лист документа СФЮА.501319.028 РЭ «Аппаратура системы аварийного охлаждения зоны и спринклерной системы АСАОЗиСС-01. Руководство по эксплуатации» типографским способом.

Таблица 4 - Комплектность аппаратуры

осуществляется по документу МП 201-072-2017 «Аппаратура системы аварийного охлаждения зоны и спринклерной системы (АСАОЗиСС-01). Методика поверки», утвержденному ФГУП «ВНИИМС» 20.08.2018 г.

Основные средства поверки:

• - термометр лабораторный электронный ЛТ-300, регистрационный номер в Федеральном информационном фонде 61806-15;

• - комплекс программно-технический «Автотест-М», регистрационный номер в Федеральном информационном фонде 43567-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в документе СФЮА.501319.028 РЭ «Аппаратура системы аварийного охлаждения зоны и спринклерной системы. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.565-2014 ГСИ. Метрологическое обеспечение атомных станций. Основные положения

Общество с ограниченной ответственностью «СКУ-Атом» (ООО «СКУ-Атом»)

ИНН 7734578729

Адрес: 123060, г.Москва, ул.Расплетина, д.24

Телефон: (495)775-36-45

E-mail: info@sku-atom.ru

Web-сайт: www.sku-atom.ru

Завод-изготовитель:

Федеральное государственное унитарное предприятие «Приборостроительный завод» (ФГУП «ПСЗ»)

ИНН 7405000428

Адрес: Россия, 456080, Челябинская область, г. Трехгорный, ул. Заречная, 13

Телефон: (351-91)5-51-23

E-mail: psz@imf.ru

Web-сайт: imf.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495)437-55-77

Факс: (495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
