№1936 от 27.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 206118
О внесении изменений в описание типа СИ на
Хроматографы газовые промышленные специализированные "Хромос ПГХ- 1000"
Приказы по основной деятельности по агентству Вн. Приказ № 1936 от 27.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 ноября 2020 г.
1936
Москва
О внесении изменений в описание типа на хроматографы газовые промышленные специализированные «Хромое ПГХ-1000»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г, № 2346, и в связи с обращением ООО «ХРОМОС Инжиниринг» от 2 октября 2020 г. № 2645.10 приказываю:
-
1. Утвердить новую редакцию описания типа на хроматографы газовые промышленные специализированные «Хромое ПГХ-1000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61770-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 242-1856-2015
с изменением № 1 «ГСП. хроматографы газовые промышленные
специализированные «Хромое ПГХ-1000». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 26 июня 2020 г.
-
3. Внести изменения в сведения на хроматографы газовые промышленные специализированные «Хромое ПГХ-1000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61770-15, в связи с изменением кода идентификации отечественного
производства с «ОС» на «РФ»-?
-
4. ФГУП «ВНИИМС»
в Федеральный ин(|)ормаци()ннЫй;фят;гп(5ч^стеч^нш(У ^датет'ва
-
5. Контроль за исполье)
^несе
' хранится в системе электронного документооборота
СВЕДЕНИЯ О СЕГТкеИКАТЕЭЯ
А
зие сведений измерений.
з 1 собой.
Заместитель Руководителя
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
К____________________________
С.С.Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2020 г. № 1936
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные специализированные «Хромос ПГХ-1000»
Назначение средства измеренийХроматографы газовые промышленные специализированные «Хромос ПГХ-1000» (далее - хроматограф) предназначены для автоматических измерений компонентного состава газа горючего природного (далее - ГГП) в соответствии с требованиями ГОСТ 31371.7 - 2008 с последующим расчетом значений физико-химических показателей проб газа горючего природного по ГОСТ 31369-2008.
Описание средства измеренийПринцип действия хроматографов основан на разделении пробы анализируемой смеси на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем и последующем детектировании компонентов смесей с помощью детекторов.
Хроматограф состоит из следующих блоков:
-
- блок управления - вычислительное устройство на базе РС/АТ совместимого компьютера с установленным программным обеспечением «Хромос Поток». Вычислительное устройство работает совместно с центральной платой управления, которая обеспечивает связь между хроматографом и встроенным компьютером;
-
- программное обеспечение «Хромос Поток» (далее - ПО) - для управления хроматографом, а также сбора и обработки хроматографических данных;
-
- блок аналитический;
-
- мышь.
В состав аналитического блока входят:
-
- термостат, теплоизолированный съёмным кожухом, который закреплен с помощью двух фиксаторов;
-
- трех нагревателей патронного типа;
-
- хроматографических колонок;
-
- дозирующих кранов;
-
- двух детекторов по теплопроводности (ДТП);
-
- пневмосопротивления;
-
- регуляторов потока газов.
ДТП предназначен для преобразования концентрации органических и неорганических веществ в потоке газа-носителя в электрический сигнал.
Блок аналитический может устанавливаться в зоне 1 по (ГОСТ IEC 60079-14-2013). Подгруппа электрооборудования: IIB
Температурный класс: Т4.
Знак «Х», следующий после маркировки взрывозащиты «Хромос ПГХ-1000», означает, что открывать крышку прибора разрешается через 60 минут после отключения напряжения и прекращения подачи газа по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Степень защиты от воздействия окружающей среды хроматографа - IP65 по ГОСТ 14254-96.
«Искробезопасная цепь» (ib) по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Градуировка хроматографа проходит в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава природного газа.
Конструкция хроматографа позволяет определять значения молярной доли индивидуальных компонентов: кислорода, азота, диоксида углерода, этана, пропана, изобутана, нормального бутана, нео-пентана, изо-пентана, нормального пентана. Содержание высококипящих углеводородов определяют суммарно как содержание псевдокомпонента С6+высшие, молярная доля которого измеряется по н-гексану (С6+ высшие по н-С6Н14). Молярная доля метана определяется как разность между 100 % и суммой измеренных значений молярной доли определяемых компонентов и значений молярной доли неопределяемых компонентов, учитываемых как условнопостоянные.
Общий вид хроматографа приведен на рисунке 1. Пломбирование хроматографа от не-
санкционированного доступа не предусмотрено.

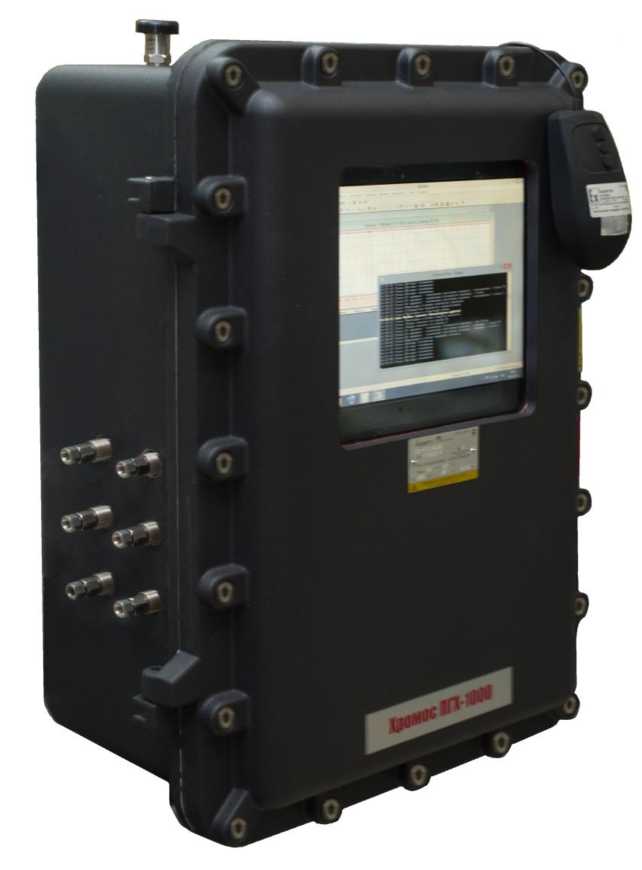

Рисунок 1 - Общий вид хроматографа газового промышленного специализированного
«Хромос ПГХ-1000».
Программное обеспечениеХроматограф имеет встроенное программное обеспечение «Хромос Поток», состоящее из блока управления хроматографом, блока обработки и хранения хроматограмм.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Программное обеспечение «Хромос Поток» предназначено для управления хроматографом «Хромос ПГХ-1000» и обработки хроматографических данных, ведения базы данных по всем анализам. Метрологически значимая часть встроенного ПО (библиотека расчёта ПО «Хромос Поток» ChromosCalc.dll) позволяет выполнять проверку приемлемости хроматографических данных и расчёт молярной доли компонентов природного газа, а также расчёт на их основе значений физико-химических показателей природного газа.
ПО «Хромос Поток» не оказывает недопустимого влияния на метрологические характеристики результатов измерений.
Программное обеспечение хроматографов газовых промышленных специализированных «Хромос ПГХ-1000» аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева» 08.08.2019 г. «Свидетельство № ПО-202-08-2015 о метрологической аттестации программного обеспечения (программы) «Хромос Поток».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Хромос Поток |
|
Номер версии (идентификационный номер) ПО |
1.2.0.0 |
|
Контрольная сумма ПО |
7f217998-e840a84d-fa78bd3b-d9d97592- 90db3c08 |
Диапазоны измерений молярной доли компонентов ГГП и пределы допускаемой абсолютной погрешности хроматографов газовых промышленных специализированных «Хромос ПГХ-1000» приведены в таблице 2.
Таблица 2 - Метрологические характеристики хроматографов газовых промышленных специализированных «Хромос ПГХ-1000»
|
Наименование компонента |
Диапазон измерений молярной доли компонента, % |
Пределы допускаемой абсолютной погрешности ±Д (х)1, % |
|
Метан |
от 40 до 99,97 |
-0,0187-х + 1,882) |
|
Этан |
от 0,0010 до 15 |
0,04-х + 0,00026 |
|
Пропан |
от 0,0010 до 6 |
0,06-х + 0,00024 |
|
Изобутан |
от 0,0010 до 4 |
0,06-х + 0,00024 |
|
н-Бутан |
от 0,0010 до 4 |
0,06-х + 0,00024 |
|
Изопентан |
от 0,0010 до 2,0 |
0,06-х + 0,00024 |
|
н-Пентан |
от 0,0010 до 2,0 |
0,06-х + 0,00024 |
|
нео-пентан (2,2-Диметилпропан) |
от 0,0005 до 0,05 |
0,06-х + 0,00024 |
|
Гексаны (Сб+высшие)2) |
от 0,0010 до 1,5 |
0,06-х + 0,00024 |
|
Диоксид углерода |
от 0,005 до 10 |
0,06-х + 0,0012 |
|
Азот |
от 0,005 до 15 |
0,04-х + 0,0013 |
|
Кислород + Аргон |
от 0,005 до 2,0 |
0,06-х + 0,0012 |
х - измеренное значение молярной доли компонента ГГП. | ||
Таблица 3 - Основные технические характеристики хроматографов газовых промышленных специализированных «Хромое ПГХ-1000»
|
Наименование параметра |
Значение |
|
Напряжение питания: | |
|
Переменного тока, частотой 50 ± 1 Гц, В |
(220±10) |
|
Постоянного тока, В |
(24±3) |
|
Конфигурация с одним аналитическим блоком: Габаритные размеры (без системы обработки пробы) (В х Ш х Д), мм, не более |
600x400x250 |
|
Масса (без системы пробоподготовки), кг, не более |
50 |
|
Наработка на отказ, ч, не менее |
26280 |
|
Средний срок службы, лет |
10 |
|
Время непрерывной работы хроматографа без корректировки градуировочной зависимости, ч, не менее П р и м е ч а н и е - Допускаемое отклонение выходного сигнала за 24 часа непрерывной работы хроматографа вычисляют по формуле (6) ГОСТ 31371.7-2008. |
24 |
|
Условия эксплуатации: | |
|
Диапазон температур окружающей среды, °С |
от 10 до 50 |
|
Диапазон относительной влажности, %: |
от 30 до 80 |
|
При t - 25°С диапазон атмосферного давления, кПа |
от 84 до 106 |
|
Маркировка взрывозащиты |
1Ex d [ib] IIB T4 X |
|
Взрывонепроницаемая оболочка d |
IEC 60079-1-2011 |
|
Передача данных: | |
|
Ethernet (Modbus) |
Modbus RTU Modbus TCP |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую панель корпуса хроматографа в виде наклейки.
Комплектность средства измерений
|
Таблица 4 - Комплектность хроматографов газовых промышленных. | ||
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный специализированный «Хромос ПГХ-1000» |
— |
1 экз. |
|
Руководство по эксплуатации |
ХАС 2.320.004РЭ |
1 экз. |
|
Методика поверки |
МП 242-1856-2015 с Изменением 1 |
1 экз. |
|
Руководство пользователя программой «Хромос Поток» |
— |
1 экз. |
|
Программное обеспечение (встроенное) |
— |
1 экз. |
|
Паспорт |
ХАС 2.320.004 СБ ПС |
1 экз. |
|
Сертификат соответствия требованиям по взрывозащите хроматографа |
— |
1 экз. |
|
Свидетельство об утверждении типа средства измерения |
— |
1 экз. |
|
Разрешение на применение Ростехнадзора |
— |
1 экз. |
|
Свидетельство об аттестации программного обеспечения |
— |
1 экз. |
Продолжение таблицы 4.
|
Наименование |
Обозначение |
Количество |
|
Комплект ЗИП |
— |
1 экз. |
|
Упаковка |
— |
1 экз. |
осуществляется по документу МП 242-1856-2015 с Изменением 1. «ГСИ. Хроматографы газовые промышленные специализированные «Хромос ПГХ-1000». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.06.2020 года.
Основные средства поверки: стандартные образцы состава природного газа ГСО 92992009 (ИПГ-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов».
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным специализированным «Хромос ПГХ-1000»Технические условия ТУ 4215-004-68706237-2014 с изменением 1.
ИзготовительОбщество с ограниченной ответственностью «ХРОМОС Инжиниринг» (ООО «ХРОМОС Инжиниринг»)
ИНН 5249111131
Адрес: 606002, Нижегородская обл., г. Дзержинск, ул. Лермонтова, д.20, к.83
Телефон/факс: +7 (8313) 249-200, 249-300, 348-255
E-mail: mail@has.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научной-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru/
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
