МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№    I⁷⁶⁵

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.

Заместитель Руководителя

С                                 1

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A8CACOODFAAD21844EF916F2181860DB

Кому выдан: Потемкин Борис Михайлович

Действителен: с 10.12.2021 до 10,12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «20» июля 2022 г. № 1765

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1765

Лист № 1 Регистрационный № 60077-15 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные Liquiline System CA80AM

Анализаторы жидкости промышленные Liquiline System CA80AM (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации аммонийного азота, нитратов, растворенного кислорода, химического потребления кислорода (ХПК), общего органического углерода (ООУ), pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.

Анализаторы жидкости промышленные Liquiline CA80AM представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.

Принцип действия анализатора Liquiline CA80AM основан на спектрофотометрическом измерении содержания аммония с применением индофенола синего в соответствии со стандартом ISO 7150-1:1984. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации аммония в пробе, измеряется спектрофотометром. Чтобы компенсировать влияние мутности и других загрязнений, а также износ и старение светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Постоянная температура фотометра поддерживается системой контроля температуры.

Анализаторы жидкости промышленные Liquiline CA80AM могут комплектоваться системами пробоподготовки Liquiline CAT810, Liquiline CAT820, Liquiline CAT860.

Система Liquiline CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм. Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор Liquiline CA80AM.

Система Liquiline CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробоподготовки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через СA80AM. Система Liquiline CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).

Система Liquiline CAT810 используется для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.

Анализаторы Liquiline CA80AM могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения содержания нитратов, растворенного кислорода, химического потребления кислорода (ХПК), общего органического углерода (ООУ), pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.

Для измерений рН применяют датчики, CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPS871D CPS891D которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H⁺ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее зхначение рН, используя уравнение Нернста с учетом температурной компенсации.

Датчики CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.

Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическими COS22D, COS23D, COS51D и оптическим COS61D датчиками, которые оснащены температурными сенсорами.

Анализаторы жидкости промышленные Liquiline System CA80AM могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.

Для измерений массовой концентрации нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточных водах используется фотометрический датчик CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Определение ХПК или ООУ (в пересчете на гидрофталат калия) производят на длине волны 254 нм.

Для измерений мутности используются датчики CUS51D, CUS52D.

Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать обычный датчик в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Memosens является бесконтактной технологией передачи сигналов от датчика к анализатору жидкости. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние до 100 и более метров; калибровать цифровой датчик в лабораторных условиях.

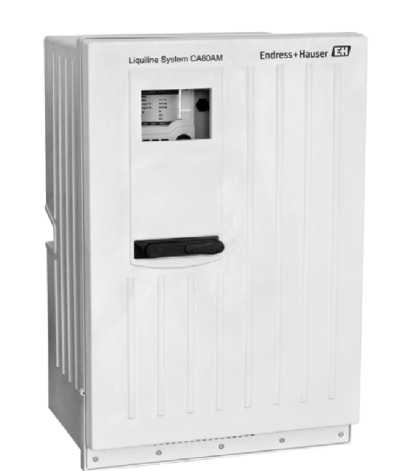

Рисунок 1 - Фотография общего вида анализатора жидкости промышленного

Liquiline System CA80AM

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.

Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:

- «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных или непреднамеренных изменений.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики Метрологические и технические характеристики анализаторов жидкости промышленных

Liquiline СА80АМ приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Примечание: *) значение измеренной массовой концентрации

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.

Анализатор жидкости промышленный Liquiline СА80АМ.

Системы пробоподготовки Liquiline CAT810, Liquiline CAT820, Liquiline CAT860

Датчики: CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPS871D CPS891D CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D, COS22D, COS23D, COS51D, COS61D, CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D CAS51D,

Защитная арматура датчиков CPA111, CPA 140, CPA240, CPA250, CPA442, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA530, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA250, COA451, CUA120, CUA250, CUA451, CYA251, CYA112, CYH112 и монтажные принадлежности к ним - по заказу.

Модули для подключения датчиков и модули выходных сигналов 71001361, 71123799, 51517464, 71023000, 71035183, 51518002, 51517465, 51518003, 71075226, 51517466, 51517467, 51517468, 51517469, 51518004, 51518005, 51518006, 51518007, 51517481, 51517482, 51517487, 51517489, 51517490, 51517491, 51517498 - по заказу.

Растворы для проведения калориметрической реакции и калибровки анализатора CY80AM

Кабельные вводы и электрические коннекторы 71101768, 71101770, 71101771, 71104942, 51517507, 71107456, 71140892, 71140893, 71092051 - по заказу

Монтажные панели для анализаторов 71180887, 71180819, 71179559, 71181048, 71187418, 71180390, 71180672, 71185272, 71180385, 71185814, 71200879, 71180908, 71180341

Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 - по заказу.

Буферные калибровочные и рабочие растворы CPY1, CPY2, CPY3, CPY4, CPY20, CLY11, электролит для COS22D, CCY,COY, CAY40 - по заказу.

Системы промывки датчиков с компонентами CPR3, 30, 31, 40, CYR10/10Z, CPC300, CPG300, CYC300, AirClean (51504764), CYR52 - по заказу.

Сменные модули, запасные части, расходные материалы и аксессуары (согласно техническому описанию и руководству по эксплуатации) - CAV800, 71218395, 71218400, 71218402, CAZ800, 71218409, 71218419, 71218425, 71218429, 71218431, 71218433, 71218434, 71218471, 71218472, 71218473, 71239297, 71218481, 71218482, 71229910, 71218483, 71218484, 71218486, 71218487, 71229918, 71218488, 71218490, 71222105, 71222106, 71222107, 71218491, 71222108, 71218492, 71218493, 71229919, 71229920, 71239300, 71239302, 51504116, 51504114, 51512535, 51504115, 51505802, 51505808, 71218503, 71218504, 71218505, 71239304, 71218507, 71239305, 71100607, 71104102.

Генераторы тестового сигнала MEMOCHECK CYP01D, CYP02D, CYP03D.

Устройство для калибровки датчиков в лаборатории Memobase Plus CYZ71D, CLY421 - по заказу.

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием.

Руководство по эксплуатации.

Методика поверки.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия»

ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерения рН».

ГОСТ 13350-78 «Анализаторы жидкости кондуктометрические ГСП. Общие технические условия»

ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей»

Техническая документация фирмы-изготовителя Endress+Hauser Conducta GmbH+Co.KG, Германия.

Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

E-mail: info.pcc@endress.com

Производственные площадки:

Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай

Адрес: No. 31 Jiang Tian Li Lu, Suzhou Industrial Park, 215026, China

Тел.: +86 512 6258 9010

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» июля 2022 г. № 1765

Лист № 1 Регистрационный № 71475-18 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные Liquiline System CA80AL

Анализаторы жидкости промышленные Liquiline System CA80AL (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации алюминия, растворенного кислорода, общего органического углерода (ООУ), нитратов, активного хлора, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости химического потребления кислорода (ХПК), мутности, содержания взвешенных веществ и установления показаний содержания диоксида хлора.

Анализаторы жидкости промышленные Liquiline System CA80AL представляют собой пластиковый или металлический шкаф, в котором размещены фотометр и контроллер, сосуд для сбора пробы (опция), вентиляционное отверстие для охлаждения реагентов и продления срока их годности (опция), лоток, на котором установлены бутыли для реагентов, очистителя и стандартных растворов.

Принцип действия анализатора Liquiline System CA80AL основан на спектрофотометрическом измерении содержания исходного компонента. Подготовленный образец поступает в реакционную камеру, где при добавлении соответствующего реактива в результате химической реакции меняется цвет раствора. Интенсивность поглощения светового потока, пропорциональная концентрации измеряемого компонента в пробе, измеряется спектрофотометром. Чтобы компенсировать влияние мутности и других загрязнений, а также износ и старение светодиодов, перед анализом пробы выполняют холостой опыт, результат которого учитывают при обработке результатов измерений. Постоянная температура фотометра поддерживается системой контроля температуры.

Анализаторы жидкости промышленные Liquiline System CA80AL могут комплектоваться системами пробоподготовки Liquiline System CAT810, Liquiline System CAT820, Liquiline System CAT860.

Система Liquiline System CAT860 предназначена для отбора и фильтрации пробы при входном контроле на предприятиях по очистке сточных вод. В системе Liquiline System CAT860 предусмотрена автоматическая функция обратной промывки моющим раствором и сжатым воздухом для удаления жира и белков, чтобы предотвратить блокирование керамического фильтра. Система Liquiline System CAT860 комплектуется керамическим мембранным фильтром с размером пор 0,1 мкм. Связь систем фильтрации с анализатором жидкости осуществляется по протоколу Memosens, управление - через анализатор Liquiline System CA80AL.

Система Liquiline System CAT820 предназначена для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод. Эта система пробоподготовки может комплектоваться различными фильтрами и устройствами очистки, адаптированными к различным видам проб. Связь с анализатором жидкости с помощью протокола Memosens, управление через CA80AL. Система Liquiline System CAT820 снабжена функцией обратной продувки сжатым воздухом (версия с технологией Memosens).

Системы Liquiline System CAT810 используются для отбора и микрофильтрации пробы при выходном контроле на предприятиях по очистке сточных вод или после отбора из трубопровода, находящегося под давлением, благодаря малому мертвому объему, система отражает процесс изменения оперативно и сокращает время отклика. Система оснащена сетчатым фильтром с поперечным потоком, чтобы избежать забивки.

Результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации.

Программное обеспечение анализаторов предусматривает диагностику состояния прибора.

Анализаторы Liquiline System CA80AL могут комплектоваться различными типами датчиков (до четырех) в зависимости от аналитической задачи: датчиками для определения содержания химического потребления кислорода (ХПК), массовой концентрации растворенного кислорода, общего органического углерода (ООУ), нитратов, аммония, калия, хлоридов, активного хлора и диоксида хлора, pH, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости, мутности и содержания взвешенных веществ.

Для измерений рН применяют датчики CPS31D, CPS41D, CPS11D, CPS91D, CPS71D, CPF81D, CPS441D, CPS471D, CPS491D, CPS841D, CPS871D, CPS891D, CPS16D, CPS76D, CPS96D, CPS341D, CPS171D, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H⁺ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее значение рН, используя уравнение Нернста с учетом температурной компенсации.

Датчики CPS12D, CPS42D, CPS72D, CPS16D, CPF82D, CPS92D, CPS76D, CPS96D используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.

Для измерений содержания растворенного кислорода в воде анализаторы комплектуют электрохимическими COS22D, COS81D, COS51D и оптическим COS61D датчиками, которые оснащены температурными сенсорами.

Анализаторы жидкости промышленные Liquiline System CA80AL могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.

Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.

Для измерений мутности и массовой концентрации взвешенных веществ используются датчики CUS51D, CUS52D, CUS50D.

Измерение массовой концентрации свободного хлора выполняют датчиком CCS142D, для определения содержания диоксида хлора используют датчик CCS50D. Датчики являются потенциометрическими, метод измерений основан на окислительно-восстановительной реакции.

Все датчики подключаются к анализатору жидкости по технологии Memosens, позволяющей преобразовывать аналоговый сигнал в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние 100 и более метров; калибровать цифровой датчик в лабораторных условиях.

Общий вид анализаторов жидкости промышленных Liquiline System CA80AL на рисунке 1.

Пломбирование анализаторов жидкости промышленных Liquiline System CA80AL не предусмотрено.

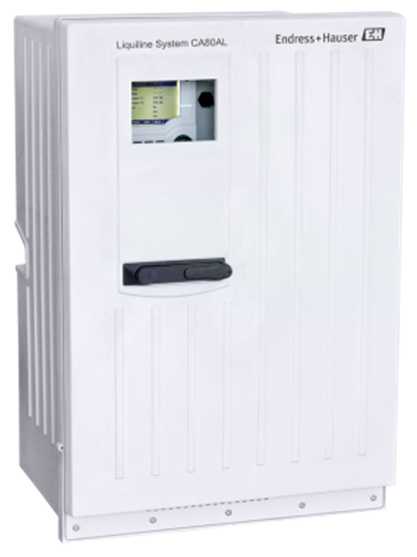

Рисунок 1 - Общий вид анализаторов жидкости промышленных

Liquiline System CA80AL

Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.

Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики анализаторов жидкости Liquiline System CA80AL

Таблица 3 - Метрологические характеристики анализаторов жидкости Liquiline System CA80AL с датчиками CPS31D, CPS41D, CPS11D, CPS91D, CPS71D, CPF81D, CPS441D, CPS471D, CPS491D, CPS841D, CPS871D, CPS891D, CPS16D, CPS76D, CPS96D, CPS341D, CPS171D

с датчиками CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, CPF82D, CPS92D

Таблица 5 - Метрологические характеристики анализаторов жидкости Liquiline System CA80AL с датчиками COS22D, COS81D, COS51D, COS61D

с датчиками CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D

с датчиком CAS51D

с датчиками CUS52D, CUS51D, CUS50D

Таблица 9 - Метрологические характеристики анализаторов жидкости Liquiline System CA80AL с датчиком CCS142D

Окончание таблицы 9

Таблица 10 - Метрологические характеристики анализаторов жидкости Liquiline System CA80AL с датчиком CCS50D

Таблица 11 - Основные технические характеристики

наносится на титульный лист паспорта методом компьютерной графики и на корпус анализатора в виде наклейки.

Лист № 10

Таблица 12 - Комплектность средства измерений

ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия».

ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерения рН».

ГОСТ 13350-78 «Анализаторы жидкости кондуктометрические ГСП. Общие технические условия».

ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».

Техническая документация фирмы-изготовителя Endress+Hauser Conducta GmbH+Co.KG, Германия.

Фирма Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

E-mail: info.pcc@endress.com

Производственные площадки:

Endress+Hauser Conducta GmbH+Co.KG, Германия

Адрес: Dieselstrasse 24, 70839 Gerlingen, Germany

Тел.: +49 7156 20 90

Endress+Hauser Analytical Instruments (Suzhou) Co. Ltd., Китай

Адрес: No. 31 Jiang Tian Li Lu Suzhou Industrial Park 215026, China Тел.: +86 512 6258 9010

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66;

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.
