№1898 от 24.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 205782
о продлении и внесении изменений в описание типа на преобразователи измерительные влажности и температуры ДВ2
Приказы по основной деятельности по агентству Вн. Приказ № 1898 от 24.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1898
24 ноября 2020 г.
Москва
О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на преобразователи измерительные влажности и температуры ДВ2
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращениями ООО НПК «МИКРОФОР» от 31 июля 2020 г. № 277/20, № 280/20, № 279/20 и № 278/20 приказываю:
-
1. Продлить срок действия утвержденного типа средства измерений на преобразователи измерительные влажности и температуры ДВ2 на последующие 5 лет.
-
2. Внести изменения в описание типа на преобразователи измерительные влажности и температуры ДВ2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 25948-11, в связи с изменением формы собственности изготовителя с ЗАО «НТЦ «Диапром», г. Москва на АО «НТЦ «Диапром», г. Москва, изложив его в новой редакции согласно приложению к настоящему приказу.
-
3. Установить методику поверки по документу ЦАРЯ.2553.004-01 МП
«Преобразователи измерительные влажности и температуры ДВ2. Методика поверки» и распространить действие документа на преобразователи измерительные влажности ZгемвдавдйМ^ эксплуатации.
-
4. ФГУП «ВНИИМф» ЖИЖЯв&се гие сведений измерений.
в Федеральный информацис
5. Контроль за исполни ^^^^^дстоящежи^прТпсд!?а^ставля^з iсобой.
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубее Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
С.С.Голубев
Заместитель Руководителя
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1898
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные влажности и температуры ДВ2 Назначение средства измеренийПреобразователи измерительные влажности и температуры ДВ2 (далее -преобразователи) предназначены для измерения и непрерывного преобразования значений относительной влажности и температуры неагрессивных газообразных сред в цифровой или аналоговый электрический выходной сигнал.
Описание средства измеренийДля измерения влажности в преобразователях используется сорбционно-емкостной чувствительный элемент (в дальнейшем - ЧЭв), принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. В зависимости от исполнения измерительного преобразователя для измерения температуры используются полупроводниковый термистор, платиновый терморезистор или термопреобразователь сопротивления (в дальнейшем - ЧЭт).
Схема обработки и выдачи сигналов преобразователей выполнена на основе микроконтроллера и осуществляет следующие функции:
-
- измерение емкости ЧЭв;
-
- измерение сопротивления ЧЭт;
-
- вычисление значения температуры;
-
- вычисление значения относительной влажности;
-
- температурная коррекция значения относительной влажности;
-
- формирование выходного сигнала преобразователя.
Преобразователи изготавливаются в семи конструктивных исполнениях в соответствии с таблицей 1.
Таблица 1 - Конструктивные исполнения преобразователей ДВ2
|
Исполнение |
Обозначение основного конструкторского документа |
Примечание |
|
1 |
2 |
3 |
|
А\ххх* |
ЦАРЯ.2553.004-00 |
Преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм |
|
АК |
ЦАРЯ.2553.004-01 |
Преобразователи в прямоугольном корпусе с вынесенными на кабеле раздельными зондами влажности и температуры |
|
Б\ххх\ууу* |
ЦАРЯ.2553.004-02 |
Преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см |
|
В |
ЦАРЯ.2553.004-03 |
Преобразователи погружного типа для измерений при избыточном давлении до 15 МПа |
|
ГМ\ххх* |
ЦАРЯ.2553.004-04 |
Преобразователи в цилиндрическом корпусе с вынесенным зондом с чувствительными элементами длиной «ххх» мм |
|
1 |
2 |
3 |
|
ТТ20-Г |
ЦАРЯ.2553.004-05 |
Любой преобразователь ДВ2ТСМ конструктивного исполнения А, АК, Б, В, ГМ, Г в комплекте с преобразователем интерфейса LiForl.AN в два токовых выхода, соединяемые между собой гибким двух- или трехпроводным кабелем (в зависимости от исполнения ДВ2ТСМ) |
|
Г |
ЦАРЯ.2553.004-06 |
Преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом с чувствительными элементами влажности и температуры |
|
* - длина выносного зонда преобразователя и/или кабеля указывается только в паспорте на преобразователь. | ||
В зависимости от типа выходного сигнала преобразователи изготавливаются в пяти исполнениях в соответствии с таблицей 2.
Таблица 2 - Исполнения преобразователей ДВ2 по типу выходного сигнала
|
Исполнение |
Описание типа выходного сигнала |
|
ТС |
Преобразователи с цифровым выходным сигналом по интерфейсу RS-485 и протоколу ModBus |
|
тем |
Преобразователи с цифровым выходным сигналом по двухпроводному интерфейсу pForLan и протоколу ModBus |
|
ТСМ-Р |
Преобразователи с функцией хранения измеренных значений влажности и температуры и цифровым выходным сигналом по двухпроводному интерфейсу pForl.an и протоколу ModBus |
|
M |
Преобразователи с частотным неунифицированным выходом |
|
ТТ20 |
Преобразователи с токовыми унифицированными выходами (4-20) мА |
Конструкция преобразователей не имеет предусмотренных мест для установки пломб.
Общий вид преобразователей различных исполнений представлен на рисунках 1-6.

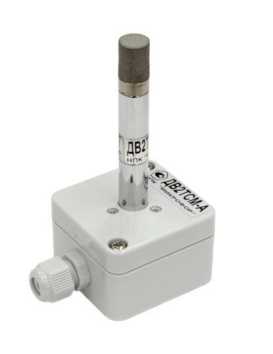

Рисунок 1 - Общий вид преобразователей исполнений ДВ2ТС(М)-А\080 (слева), ДВ2ТСМ-Б\080 (в центре), ДВ2ТС(М)-ГМ (справа)

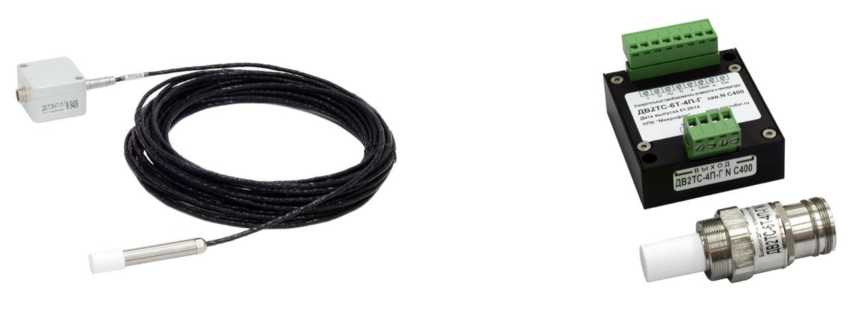

Рисунок 2 - Общий вид преобразователей в исполнении Г (справа - исполнение 6Т-Г)

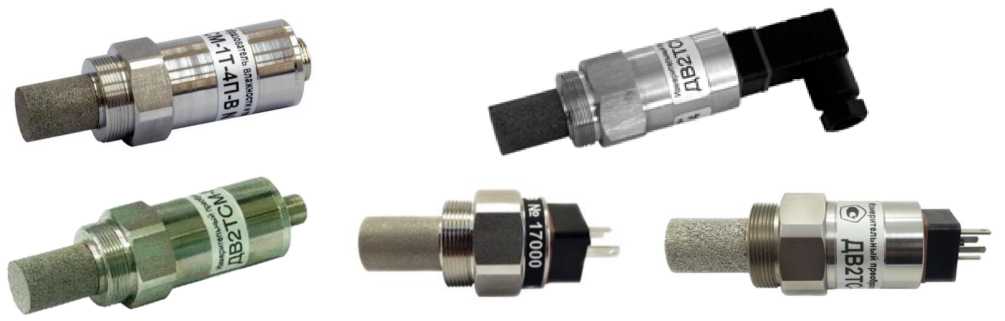

Рисунок 3 - Общий вид преобразователей в исполнении В

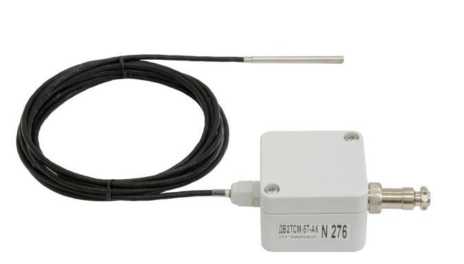

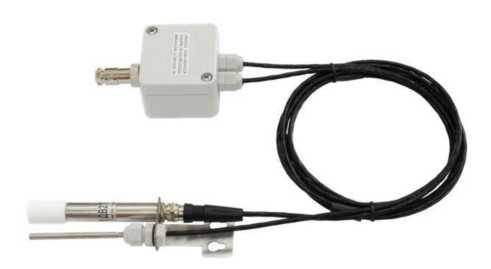

Рисунок 4 - Общий вид преобразователей исполнения 5Т-5П-АК (слева) и 5Т-АК (справа, исполнение без канала измерения относительной влажности)
'Ж-.'Л

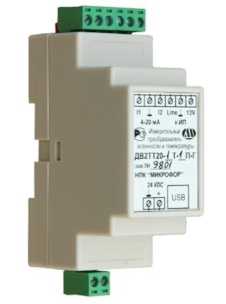

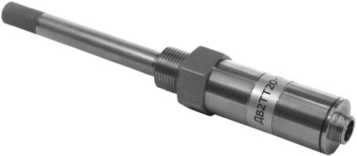

Рисунок 5 - Общий вид преобразователей исполнений ДВ2ТТ20-А (слева), ДВ2ТТ20-ГМ (в центре) и преобразователя интерфейса, входящего в состав преобразователей исполнения ДВ2ТТ20-Г (справа)

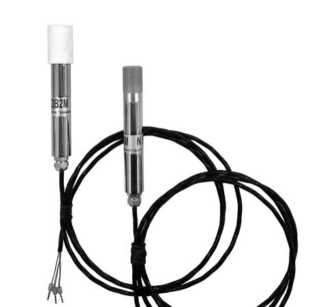

Рисунок 6 - Общий вид преобразователей исполнения ДВ2М-Б (слева) и ДВ2ТСМ-Р-Б (справа)
Программное обеспечениеВ комплекте с преобразователем ДВ2 в исполнении по типу выходного сигнала - ТС поставляется программный комплекс SensNet, предназначенный для считывания, визуализации и хранения информации, получаемой с преобразователя.
Комплекс состоит из программы SensNet Server, осуществляющей считывание из преобразователя данных и программы SensNet Client, предназначенной для визуализации и хранения результатов, полученных программой SensNet Server.
В комплекте с преобразователем ДВ2 в исполнении по типу выходного сигнала ТСМ-Р поставляется программный комплекс DataLogger, предназначенный для считывания, визуализации и хранения информации, получаемой с преобразователя.
Программное обеспечение не влияет на метрологические характеристики преобразователей.
Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
DataLogger SensNet Server SensNet Client |
|
Идентификационное наименование ПО |
ЦАРЯ.2770.000-1 ЦАРЯ.2770.000-2 ЦАРЯ.2770.000-3 |
|
Номер версии (идентификационный |
5.54 |
|
номер) ПО |
2.97 |
|
2.97 | |
|
Цифровой идентификатор ПО |
0X07DC4BC30974A9FC4F000E3CCA049E296952 E961AB6ABDB082517ED725033647 |
|
0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9 C1848F3AA5F572E19DE2F7F18B6F2 | |
|
0x122A8B9F5E124C0222130C8F34AAC9546D80 D9EB9ABFA1EFE0DACB63A8B1FF01 | |
|
Алгоритм вычисления цифрового идентификатора |
по ГОСТ Р 34.11-2012 |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 0 до 98 |
|
- для преобразователей исполнения 5Т-5П-АК |
от 0 до 100 |
|
Диапазон измерений температуры, °С | |
|
- для исполнений: | |
|
1Т |
от 0 до +60 (+50)* |
|
2Т |
от -20 до +60 |
|
3Т |
от -40 до +60 |
|
4Т |
от 0 до +150 |
|
5Т |
от -50 до +180 (от -40 до +60)** |
|
6Т |
от 0 до +125 |
|
* для преобразователей исполнения 1Т-4П-В; ** для преобразователей исполнения 5Т-5П-АК | |
|
Постоянная времени - по относительной влажности, мин, не более |
2 |
|
- по температуре, мин, не более |
5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, % - для исполнений: 1П (в диапазоне от 0 до 90%) (в диапазоне от 90 до 98%) 2П (в диапазоне от 0 до 90%) (в диапазоне от 90 до 98%) 4П (в диапазоне от 0 до 10%) (в диапазоне от 10 до 50%) (в диапазоне от 50 до 98%) * П - измеренное значение относительной влажности, % 5П (в диапазоне от 0 до 100%) |
±2 ±3 ±1 ±2 ±(0,025+0,0875П*) ±(0,7+0,02П*) ±3 ±2 |
Таблица 5 - Пределы допускаемой абсолютной погрешности измерений температуры
|
Исполнение преобразователя ** |
Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С | ||||||
|
от -50 до-40 |
от -40 до -20 |
от -20 до 0 |
от 0 до +60 |
от +60 до +125 |
от +125 до +150 |
от +60 до +180 | |
|
1Т |
- |
±0,3 |
- | ||||
|
2Т |
- |
±0,3 |
- | ||||
|
3Т |
- |
±1 |
±0,3 |
- | |||
|
4Т |
- |
±0,3 |
±0,005T* |
- | |||
|
5Т |
±(0,2+0,01|T*|) |
±0,2 |
±(0,3+0,005(T*-60)) | ||||
|
6Т |
- |
±0,3 |
±0,7 |
- | |||
* Т - измеренное значение температуры;
** - преобразователи исполнения ДВ2М не имеют канала измерения температуры
Таблица 6 - Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры
|
Исполнение преобразователя ** |
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на 1 °С, % |
|
1П |
±0,1 |
|
2П |
±0,1 |
|
4П |
при относительной влажности от 0 % до 10 % ±(0,005+0,0045П*) при относительной влажности от 10 % до 98 % ±0,1 |
|
5П |
±(0,002+0,0002П*) |
|
* П - измеренное значение относительной влажности, %; ** - исполнение 5Т-АК не имеет канала измерения относительной влажности | |
Таблица 7 - Характеристики надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ То в нормальных условиях, ч, не менее |
10 000 |
|
Средний срок службы Тс, лет, не менее |
6 |
Питание преобразователей осуществляется от источника постоянного тока в соответствии с таблицей 8.
Таблица 8 - Параметры питания преобразователей
|
Исполнение преобразователя: |
Напряжение питания, В |
Потребляемый ток без электрической нагрузки на выходе, мА, не более | |
|
конструктивное (таблица 1) |
по типу выходного интерфейса (таблица 2) | ||
|
АК |
ТС, ТСМ |
от 6 до 27 |
25 |
|
А |
ТС |
от 6 до 27 |
4 |
|
А, Б, В, ГМ (кроме 4П) |
ТСМ |
от 5 до 6,2 |
5 |
|
В |
ТС |
от 6 до 15 |
2 |
|
4П-В |
ТС, ТСМ |
от 9 до 14 |
7 (90*) |
|
6Т-Г |
ТС |
от 10,8 до 17,2 или от 21,6 до 26,4** |
75 |
|
Б |
М |
от 6 до 15 |
0,5 |
|
Б |
ТСМ-Р |
от 2,7 до 3,3 |
- |
|
А |
ТТ20 |
от 11 до 27 |
5 |
|
ГМ |
ТС |
от 9 до 15 |
5 |
|
ТТ20 |
от 11 до 27 |
- | |
|
любое |
ТТ20-Г |
от 21,6 до 26,4 |
15 |
* - в процессе автокоррекции показаний;
** - номинальное напряжение указывается на корпусе преобразователя и в паспорте
|
Исполнение преобразователя |
Габаритные размеры корпуса преобразователя, мм, не более |
Габаритные размеры выносного зонда, мм, не более (диаметрхдлина) |
Длина кабеля, м |
|
А |
(длинахширинахвысота) 35х50х52 |
12х80 (макс. 1000) |
- |
|
АК |
(длинахширинах высота) 105х65х36 |
влажности 15х110 температуры 4х60 |
не более 3 |
|
Б |
- |
12х80 (мах.1000) |
- |
|
Р-Б |
- |
16х80 |
- |
|
В |
(диаметрхдлина) 30х105 |
- |
- |
|
ГМ |
(диаметрхдлина) 30х105 |
12х250 (мах.1000) |
- |
|
Г |
(длинахширинахвысота) 105х65х36 |
15*110 |
не более 15 |
|
ТТ20-Г |
60х36х110 |
* |
не более 15 |
|
6Т-Г |
30х62х80 |
32х70 |
не более 200 |
|
* - габаритные размеры выносного зонда преобразователей исполнений ДВ2ТТ20-Г соответствуют габаритным размерам конструктивного исполнения входящего в его состав измерительного преобразователя ДВ2ТСМ. | |||
|
Масса, кг, не более |
0,5 | ||
Таблица 10 - Рабочие условия эксплуатации
|
Параметры, единицы измерения |
Рабочие условия эксплуатации |
|
Температура, °С |
см. таблицу 4* |
|
Относительная влажность, % |
от 0 до 98 (100**) |
|
Атмосферное давление, кПа |
от 86 до 106*** |
|
* для исполнений преобразователей 4Т, 6Т диапазон рабочих температур корпуса преобразователя от 0 до +60°С, для 5Т от -40 до +60°С. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 4; ** только для конструктивного исполнения АК; *** для погружной части измерительных преобразователей исполнений В диапазон рабочих давлений от 0 до 15 МПа. | |
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол- во |
Примечание |
|
Преобразователь измерительный влажности и температуры ДВ2 |
ЦАРЯ.2553.004-0х |
1 шт. | |
|
Руководство по эксплуатации, совмещенное с паспортом |
ЦАРЯ.2772.004-0х РЭ |
1 экз. |
(1) |
|
Диск с программным обеспечением |
1 шт. |
(2) | |
|
Считывающее устройство DLR-05 (только для преобразователей исполнения ТСМ-Р) |
1 шт. | ||
|
Упаковка |
ЦАРЯ.4170.010 |
1 шт. | |
|
Приспособления и документация для юстировки и поверки преобразователей | |||
|
Переходная втулка для установки преобразователя в генератор влажного газа «Родник-2» при юстировке и поверке |
ЦАРЯ.746612.009 |
1 шт. |
(3) |
|
Переходная втулка для установки преобразователя в генератор влажного воздуха «HygroGen» при юстировке и поверке |
ЦАРЯ.746612.010 |
1 шт. |
(3) |
|
Кабель для юстировки и поверки ДВ2ТСМ (преобразователь интерфейса LiForl.an-RS232) (для исполнений ДВ2ТСМ 1П и 2П) |
ЦАРЯ.746612.013 |
1 шт. |
(3) |
|
Кабель для юстировки ДТР-СМ (для исполнений ДВ2ТСМ 4П и АК) |
ЦАРЯ.3660.022 |
1 шт. |
(3) |
|
Преобразователь интерфейсов RS485-RS232 (для исполнений ДВ2ТС) |
1 шт. |
(3) | |
|
Методика поверки |
ЦАРЯ.2553.004-01 МП |
1 экз. |
(3) |
| |||
наносится на титульные листы руководств по эксплуатации и на корпус преобразователя.
Поверкаосуществляется по документу ЦАРЯ.2553.004-01 МП «Преобразователи измерительные влажности и температуры ДВ2. Методика поверки», согласованному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 20 февраля 2020 года.
Основные средства поверки:
- генератор влажного газа образцовый "Родник-2", диапазон воспроизводимых значений относительной влажности от 5% до 98%, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,5% (регистрационный номер в Федеральном информационном фонде 6321-77);
- термостат переливной прецизионный ТПП-1.3, диапазон воспроизводимых температур от -75 до +100 °С, нестабильность поддержания температуры ±0,01 °С, неравномерность температуры ±0,04 °С (регистрационный номер в Федеральном информационном фонде 33744-07);
- термостат переливной прецизионный ТПП-1.0, диапазон воспроизводимых температур от плюс 35 до плюс 300 °С, нестабильность поддержания температуры ± (0,005 + 0,00005-|t|) °С, неравномерность температуры ± 0,01 °С (регистрационный номер в Федеральном
информационном фонде 33744-07);
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 (регистрационный номер в Федеральном информационном фонде 32777-06);
-
- измеритель температуры двухканальный прецизионный МИТ 2.05 (регистрационный номер в Федеральном информационном фонде 46432-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке (при первичной или периодической поверке) или в эксплуатационную документацию (только при первичной поверке).
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным влажности и температуры ДВ2ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.547-2009 Государственная поверочная схема для средств измерений влажности газов;
ГОСТ 8.558-2009 Государственная поверочная схема для средств измерений температуры;
ТУ4321-008-77511225-2010. Измерительные преобразователи влажности и температуры ДВ2. Технические условия.
ИзготовителиОбщество с ограниченной ответственностью Научно-Производственная компания «МИКРОФОР» (ООО НПК «МИКРОФОР»)
ИНН 7735509936
Адрес: 124498, г. Москва, Зеленоград, проезд 4922, д. 4, стр. 2
Телефон: +7 (495) 221-28-74
Web-сайт: http://www.microfor.ru
E-mail: va@microfor.ru
Акционерное общество «Научно-технический центр «Диапром»
(АО «НТЦД»)
ИНН 7721502754
Адрес: 109518, г. Москва, ул. Газгольдерная, д. 14, офис 329 Телефон/факс: +7 (495) 690-91-95 Web-сайт: http://www.diaprom.com
E-mail: diaprom@diaprom.com
Испытательные центрыГосударственный центр испытаний средств измерений Федеральное государственное учреждение «Менделеевский центр стандартизации, метрологии и сертификации»
(ГЦИ СИ ФГУ «Менделеевский ЦСМ»)
Адрес: 141570, Московская область, Солнечногорский район, пос. Менделеево
Телефон: +7 (495) 994-22-10
Факс: +7 (495) 994-22-11
Web-сайт: www.mencsm.ru
E-mail: info@mencsm.ru
Аттестат аккредитации ГЦИ СИ ФГУ «Менделеевский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30083-08 от 23.12.2008 г.
В части вносимых изменений:
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ВосточноСибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102;
Адрес: 141570, Московская обл., Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Телефон: +7 (3952) 46-83-03, факс: +7 (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
