ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2479

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2479

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа бытовые ультразвуковые СГБУ

Счетчики газа бытовые ультразвуковые СГБУ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Работа счетчика основана на принципе поочередного излучения двумя пьезокерамическими преобразователями ультразвуковых импульсов по потоку и против потока газа, приеме прошедших через поток газа сигналов, измерении времени распространения ультразвуковых импульсов в мерном тракте счетчика. Время распространения импульсов в мерном тракте зависит от скорости потока газа. Измерив время распространения, счетчик вычисляет скорость потока газа и объем газа нарастающим итогом.

Счетчики состоят из:

- корпуса, включающего в себя мерный тракт и два пьезокерамических преобразователя;

- электронного блока, производящего вычисление объема газа, включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания электронного блока;

- корпуса электронного блока с крышкой.

Счетчики выпускаются в следующих исполнениях:

• -  типоразмеров: G1,6, G2,5, G4 и G6;

• -  без температурной коррекции и с температурной коррекцией;

• -  без радиоканала и с радиоканалом.

Счетчики имеют отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Исполнение счетчиков газа с температурной коррекцией приводит измеренный объем газа к стандартным условиям (к температуре Т=20 °С).

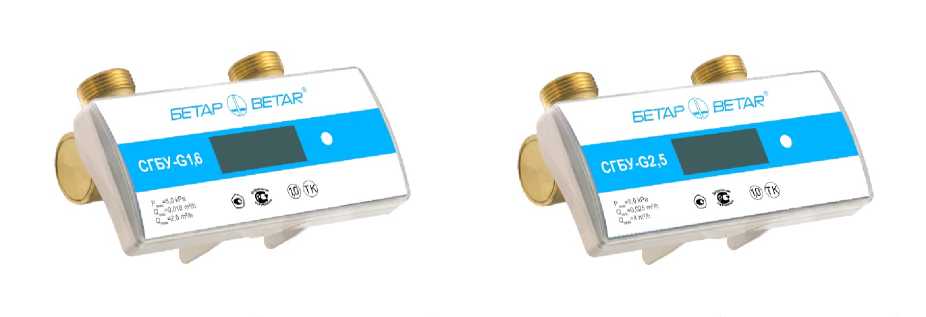

Рисунок 1 - Общий вид счетчиков газа бытовых ультразвуковых CTEy-G1,6 и CfEy-G2,5

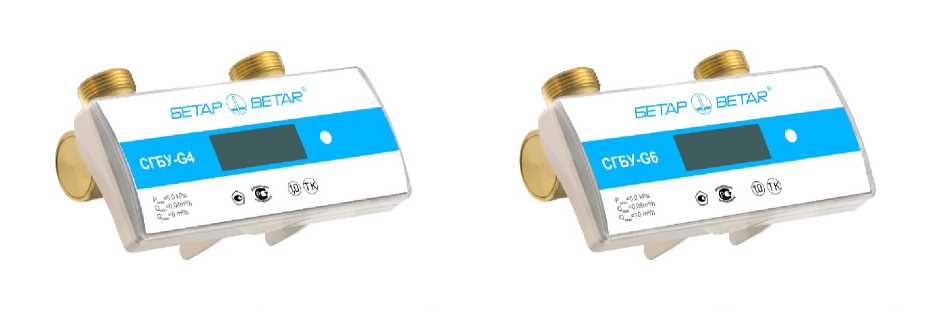

Рисунок 2 - Общий вид счетчиков газа бытовых ультразвуковых СГБУ-G4 и СГБУ-G6

На рисунке 3 приведены схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.

Счетчик пломбируется одним из двух способов:

• 1. Самоклеющейся пломбой (поз. 1), размещаемой на линии смыкания крышки и основания, таким образом, чтобы закрыть доступ к содержимому счетчика. Пломба изготавливается из специальной саморазрушающейся пленки.

• 2. Пластмассовой пломбой (поз. 2) при помощи проволоки. Проволока продевается в специальные пломбировочные отверстия крышки и основания.

1 2

1 - самоклеющаяся пломба, 2 - пластмассовая пломба

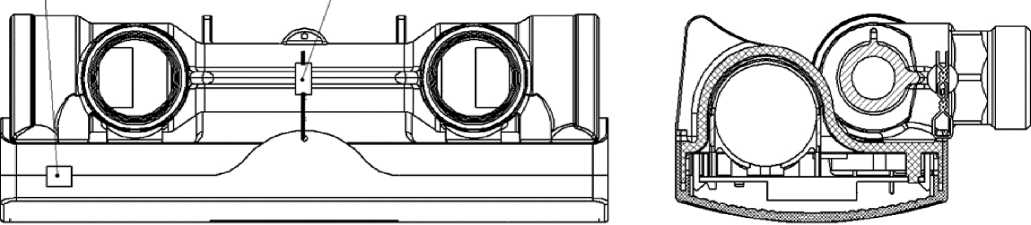

Рисунок 3 - Схема пломбирования счетчиков газа бытовых ультразвуковых СГБУ

Программное обеспечение счетчиков газа бытовых ультразвуковых СГБУ является встроенным.

Программное обеспечение (ПО) вычисляет мгновенный расход газа, пропорциональный разнице времён распространения импульсов, и потреблённый объем газа нарастающим итогом с выводом этого значения на жидкокристаллический индикатор (далее ЖКИ). Вычисления производятся с учётом калибровочного значения К мерного тракта, который хранится в энергонезависимой памяти и рассчитывается при калибровке счётчика газа.

В случае модификации счётчика газа с температурной коррекцией производятся измерение температуры газа и приведение измеряемого объёма газа к стандартным условиям по ГОСТ 2939-63.

ПО обеспечивает также счёт часов реального времени, фиксацию в журнале значений потреблённого объёма газа и запись моментов пропадания питания в журнал нештатных ситуаций.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Программное обеспечение не влияет на метрологические характеристики счетчика газа.

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В счетчиках предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений. Доступ к электронному блоку счетчика и его программирование могут быть произведены только после вскрытия самоклеящихся пломб на крышке корпуса счетчика, что фиксируется датчиком открытия.

Таблица 2

наносится в нижнюю часть лицевой панели счетчиков газа флексографским способом и на титульный лист руководства по эксплуатации типографским способом.

Таблица 3

изложено в руководстве по эксплуатации «Счетчик газа бытовой ультразвуковой СГБУ. ПДЕК.407254.001 РЭ»

ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа;

Счетчики газа бытовые ультразвуковые СГБУ. Технические условия. ПДЕК.407254.001 ТУ.

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Россия, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Тел./факс: 8-800-500-45-45, (84342) 5-69-69

http://www.betar.ru

e-mail: info@betar.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ГЦИ СИ ФГУП «ВНИИР»)

ИНН 1660007420

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А

Тел. (843) 272-70-62, факс: (843) 272-00-32

http://www.vniir.org

e-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2479

Лист № 1 Регистрационный № 67726-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регистраторы сварочных процессов ИРСП11

Измерители-регистраторы сварочных процессов ИРСП11 (далее по тексту -измерители, ИРСП11) предназначены для измерений напряжения постоянного тока дуги и силы постоянного тока при любых типах дуговой сварки.

Принцип действия измерителей основан на реализации закона Ома для замкнутой цепи.

Измерители обеспечивают отображение и запоминание измеренных значений напряжения и силы постоянного тока, хранение их в энергонезависимой памяти и передачу в компьютер для просмотра и дальнейшей обработки.

В процессе работы измерителей просмотр данных возможен двумя способами:

• - на встроенном графическом дисплее (отображение значений напряжения и силы постоянного тока);

• - через WEB интерфейс (отображение значений напряжения и силы постоянного тока и трансляция графиков напряжения и силы постоянного тока в реальном времени).

Измерители выпускаются в следующих модификациях:

• - ИРСП11-Ш-500А - измеритель с выносным датчиком тока и напряжения (далее - датчиком) с шунтом на 500А;

• - ИРСП11-Д-500А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 500А;

• - ИРСП11-Д-1000А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 1000А.

Для измерения силы постоянного тока силовой кабель, идущий к свариваемому изделию, подключается к сварочным клеммам для модификации ИРСП11-Ш-500А или пропускается через отверстие в датчике для модификации ИРСП11-Д-1000А. Разъемы измерения напряжения постоянного тока служат для подключения напряжения с выхода сварочного источника. На цифровом индикаторе отображаются текущие значения тока сварки и напряжения на дуге или пункты меню. С помощью функциональных кнопок реализовано многоуровневое меню для управления измерителем.

Конструктивно измерители состоят из:

• - основного блока;

• - датчика (для модификации ИРСП11-Д-1000А);

• - сетевого блока питания.

Внешний вид, места нанесения знака поверки и пломбирования измерителей представлены на рисунке 1.

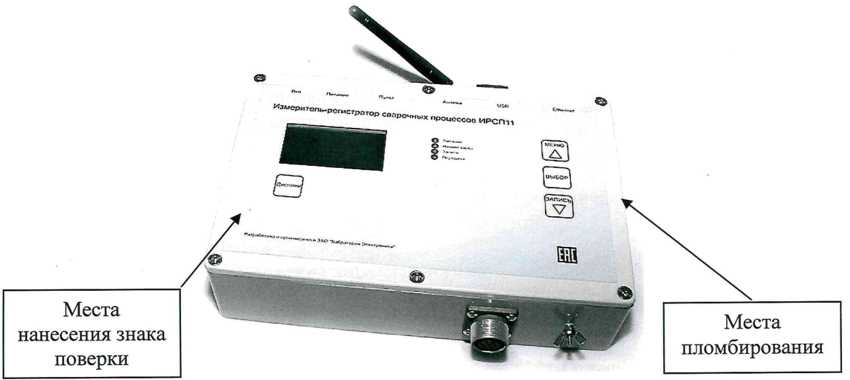

а) основной блок измерителя

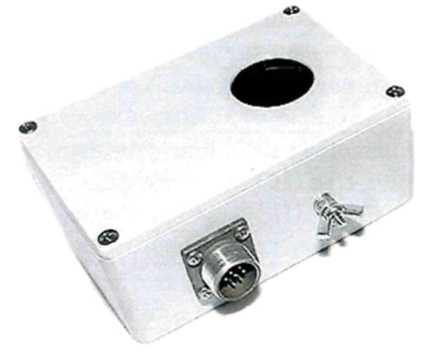

б) датчик для модификации ИРСП11-Д-500А

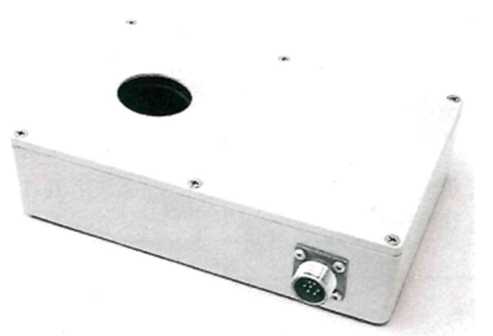

в) датчик для модификации

ИРСП11-Д-1000А

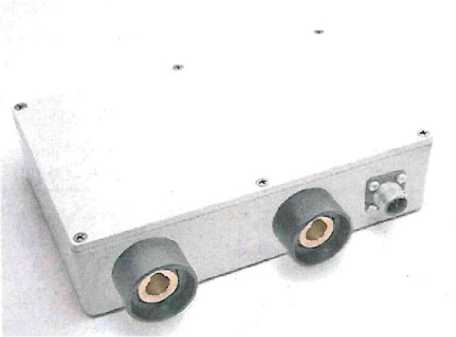

г) датчик для модификации ИРСП11-Ш-500А

Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования измерителей

Встроенное программное обеспечение (далее - ПО) реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик измерителей.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Характеристики ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Основные метрологические и технические характеристики измерителей приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики измерителей

Продолжение таблицы 2

Наносится на наклейку на корпусе измерителей и на титульный лист паспорта типографским способом.

Комплектность измерителей представлена в таблице 3

Таблица 3 - Комплектность измерителей

Продолжение таблицы 3

Сведения о методиках (методах) измерений Отсутствуют.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 3441-007-79338707-2016 ТУ «Измерители-регистраторы сварочных процессов ИРСП11. Технические условия».

Акционерное общество «Лаборатория Электроники»

(АО «Лаборатория Электроники»)

ИНН 7709642226

Юридический адрес: 109004, г. Москва, Тетеринский пер., д. 16, стр. 1, пом. ТАРП ЦАО

Телефон: +7 (495) 783-26-18, факс: +7 (495) 783-26-18

E-mail: info@ellab.ru

Web-сайт: http://www.ellab.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

ИНН 5003113971

Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корп. 526

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» октября 2022 г. № 2479

Регистрационный № 75569-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды СВМТ

Счетчики холодной и горячей воды СВМТ предназначены для измерений объема жидкости в потоке.

Принцип действия счетчиков холодной и горячей воды СВМТ основан на измерении числа оборотов турбины, вращающейся в потоке воды со скоростью, пропорциональной расходу.

Счетчики холодной и горячей воды СВМТ состоят из турбины с расположенными в ней магнитами, находящейся в герметичном корпусе, и счетного механизма. Счетный механизм имеет магнитную муфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков и стрелочных указателей.

Счетчики холодной и горячей воды СВМТ позволяют вести измерения путем непосредственного считывания объема жидкости в потоке с индикаторного устройства.

Счетчики холодной и горячей воды СВМТ выпускаются в двух модификациях СВМТ-50 и СВМТ-50Д. Модификация СВМТ-50Д имеет дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного сигнала, пропорционального объему жидкости в потоке.

Общий вид счетчиков холодной и горячей воды СВМТ представлен на рисунках 1, 2.

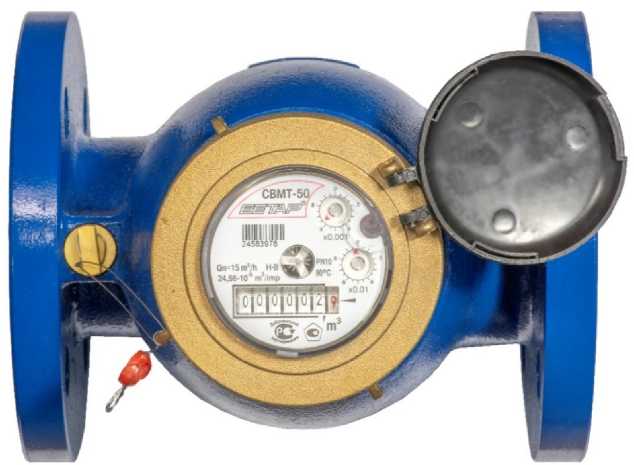

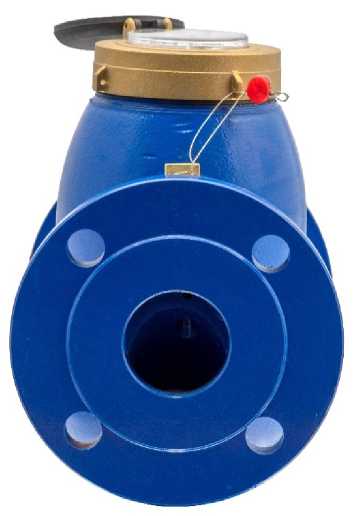

Рисунок 1 - Общий вид счетчиков холодной и горячей воды СВМТ модификации СВМТ-50

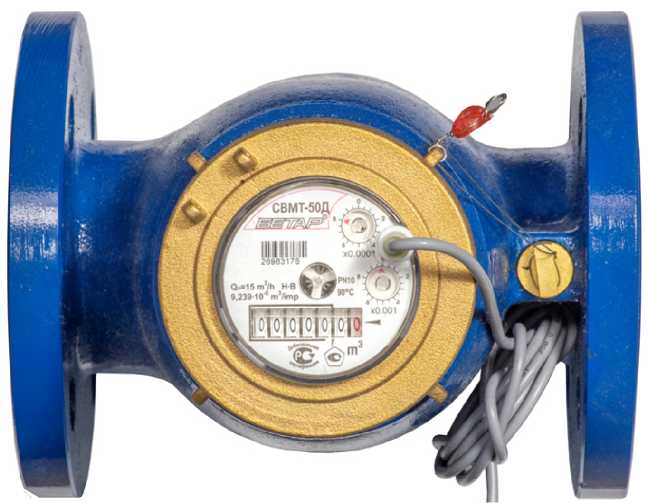

Рисунок 2 - Общий вид счетчиков холодной и горячей воды СВМТ модификации СВМТ-50Д

Пломбирование от несанкционированного доступа счетчиков холодной и горячей воды СВМТ осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика холодной и горячей воды СВМТ посредством проволоки, проведенной через специальные отверстия, соединяющая прижимную гайку и заглушку счетчика.

Место пломбировки счетчиков холодной и горячей воды СВМТ представлено на рисунках 3, 4.

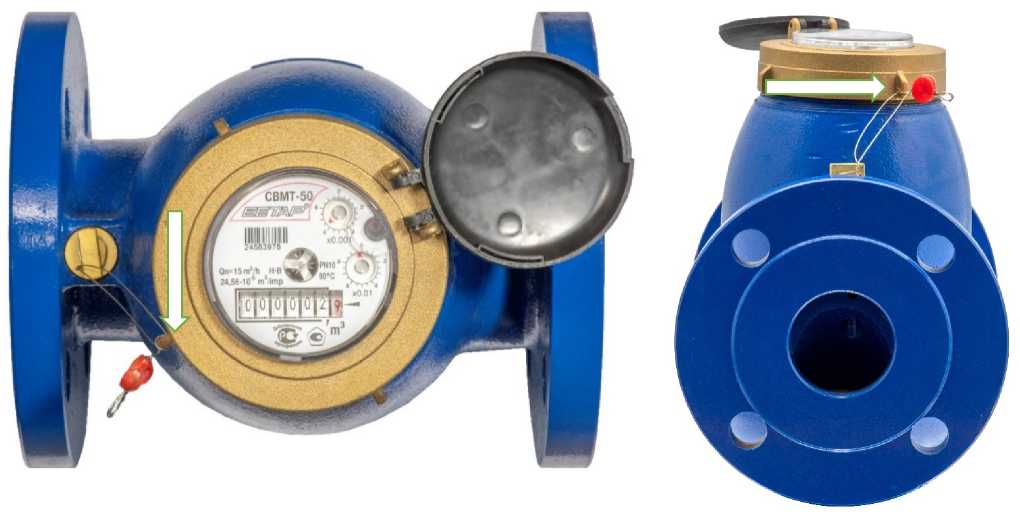

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды СВМТ модификации СВМТ-50

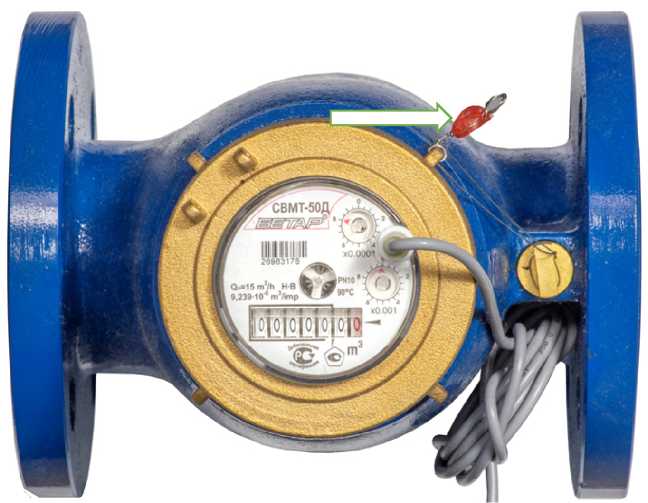

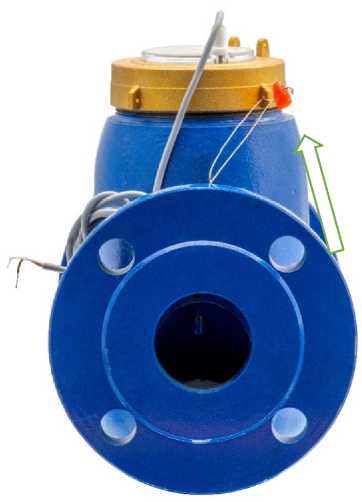

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков холодной и горячей воды СВМТ модификации СВМТ-50Д

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на лицевую часть счетного механизма счетчика холодной и горячей воды СВМТ флексографическим способом и в верхний левый угол титульного листа паспорта типографским способом.

Таблица 3 - Комплектность счетчиков холодной и горячей воды СВМТ

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ПДЕК.407221.003 ТУ Счетчики холодной и горячей воды СВМТ. Технические условия.

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Россия, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1.

Телефон: +7-800-500-45-45, +7 (84342) 5-69-69

Web-cайт: www.betar.ru

Е-mail: info@betar.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

ИНН 1660007420

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
