№1427 от 25.08.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 181930
О внесении изменений в описание типа на Контроллеры программируемые логические REGUL RX00
Приказы по основной деятельности по агентству Вн. Приказ № 1427 от 25.08.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1427
25 августа 2020 г.
Москва
О внесении изменений в описание типа на контроллеры программируемые логические REGUL RX00
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Прософт-Системы» от 13 мая 2020 г. № 2020-3042, приказываю:
-
1. Внести изменения в описание типа на контроллеры программируемые логические REGUL RX00, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 63776-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
/----------------------------------\
Заместитель Руководи!
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и еЛЯ метрологии.
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00Е1036E1B07E0FB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
X_____—______
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «25» августа 2020 г. № 1427
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические REGUL RX00
Назначение средства измеренийКонтроллеры программируемые логические REGUL RX00 (далее по тексту - контроллеры) предназначены для: измерений напряжения постоянного тока, силы постоянного тока, сопротивления, в т.ч. сопротивления термопреобразователей, сигналов от термопар, частоты и количества импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.
Описание средства измеренийПринцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.
Контроллеры реализуют следующие функции: фильтрацию и усреднение аналоговых входных сигналов при измерении; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-232, RS-485, Ethernet и т.д.; сохранение полученных данных в энергонезависимой памяти.
Контроллеры обеспечивают: самодиагностику в фоновом режиме и автоматический перезапуск контроллера при сбоях в работе; индикацию состояния модуля и индикацию наличия входных/выходных сигналов; «горячую» замену и резервирование модулей.
Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источника питания, центрального процессора, аналогового и дискретного ввода/вывода, счета импульсов, коммуникационного процессора.
Типы модулей ввода/вывода и центрального процессора приведены в таблице 2.
Внешний вид модулей контроллеров представлен на рисунках 1-4.
Модели контроллера различаются форм-фактором и конструктивом.

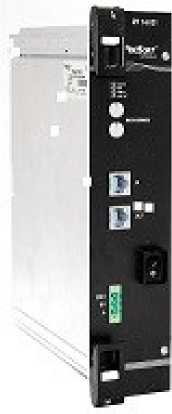

Рисунок 1 - Общий вид модулей контроллера REGUL R600

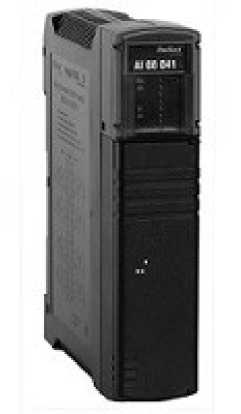

Рисунок 2 - Общий вид модулей контроллера REGUL R500

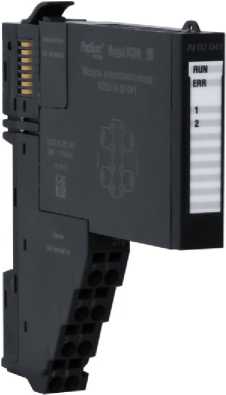

Рисунок 3 - Общий вид модуля контроллера REGUL R400

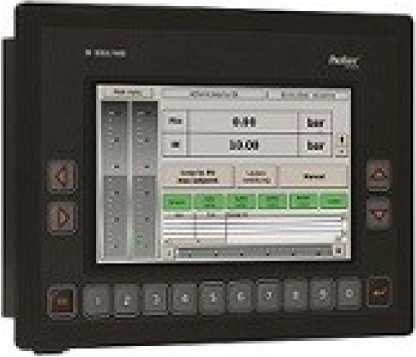

Рисунок 4 - Общий вид модуля контроллера REGUL R200
Пломбирование не предусмотрено.
Программное обеспечение (ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей ЦП. ПО модулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии с Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.
Идентификационные данные ПО приведены в таблице 1.
Метрологические характеристики контроллера нормированы с учетом ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Таблица 2 - Метрологические характеристики
|
Тип модуля |
Количество каналов |
Диапазон преобразования / воспроизведения аналоговых сигналов |
Пределы допускаемой приведенной (к диапазону преобра-зования/воспроизведения) погрешности | |
|
основной |
дополнительной на 1 °C | |||
|
1 |
2 |
3 |
4 |
5 |
|
Модуль аналогового ввода AI XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 02Y, AI XX 08Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 03Y, AI XX 13 Y |
от 1 до 16 |
от 1 до 450 Ом от -400 до +400 мВ см. таблицы 3,4 |
±0,1 % см. таблицы 3,4 |
±0,002 % |
|
Модуль аналогового ввода AI XX 04Y AI XX 14Y AI XX 24Y AI XX 34Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
±0,025 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 05Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 06Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,05 % |
±0,002 % |
|
Модуль аналогового ввода AI XX 07Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,3 % |
±0,002 % |
|
Модуль аналогового вывода AO XX 01Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,0025 % |
|
Модуль аналогового вывода AO XX 02Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) |
±0,1 % |
±0,0025 % |
|
Модуль аналогового вывода AO XX 03Y |
от 1 до 16 |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 5 до +5 В |
±0,1 % |
±0,0025 % |
|
Продолжение таблицы 2 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
Комбинированный аналоговый модуль AS XX 01Y |
от 1 до 16 |
Ввод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,002 % |
|
Вывод |
от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В |
±0,1 % |
±0,0025 % | ||
|
Модуль счета импульсов DA XX 01Y, DA XX 02Y DA XX 11Y |
от 1 до 5 |
от 1 до 500000 Гц |
±0,01 % (относит) |
- | |
|
счет импульсов от 1 до 264 |
±1 имп. |
- | |||
|
Модуль дискретного ввода DI XX 01Y |
от 1 до 16 |
от 1 до 2500 Гц |
±0,01 % (относит) |
- | |
|
счет импульсов от 1 до 264 |
±1 имп. |
- | |||
|
Модули центрального процессора CU 00 NNY |
- |
Внутренние часы с коррекцией по источнику точного времени GPS/ГЛОНАСС |
±50 мкс |
- | |
Примечание - «XX» - количество каналов, «Y» - номер разработки, «NN» - номер в модельном ряду
Таблица 3 - Метрологические характеристики модулей аналогового ввода AI XX 03Y и AI XX 13Y при использовании с термопреобразователями сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, оС |
Пределы допускаемой основной абсолютной погрешности измерений температуры, оС | |
|
четырехпроводная схема подключения |
трехпроводная схема подключения | ||
|
50М (а=0,00428) |
от -180 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00428) |
от -180 до +200 |
±0,5 |
±0,7 |
|
50М (а=0,00426) |
от -50 до +200 |
±0,5 |
±0,7 |
|
100М (а=0,00426) |
от -50 до +200 |
±0,5 |
±0,7 |
|
50П (а=0,00385) |
от -200 до +850 |
±0,5 |
±0,7 |
|
100П (а=0,00385) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt50 (а=0,00391) |
от -200 до +850 |
±0,5 |
±0,7 |
|
Pt100 (а=0,00391) |
от -200 до +850 |
±0,5 |
±0,7 |
|
50Н (а=0,00617) |
от -60 до +180 |
±0,5 |
±0,7 |
|
100Н (а=0,00617) |
от -60 до +180 |
±0,5 |
±0,7 |
|
46П (гр. 21) (а=0,00385) |
от - 260 до +650 |
±0,5 |
±0,7 |
|
53М (гр. 23) (а=0,00426) |
от - 50 до +180 |
±0,5 |
±0,7 |
Таблица 4 - Метрологические характеристики модуля аналогового ввода AI XX 03Y и
AI XX 13Y при использовании с термопарами
|
Тип термопары |
Диапазон измерений температуры, °C |
Пределы допускаемой основной абсолютной погрешности измерений температуры, °C |
|
R |
от -50 до +1760 |
±3,0 |
|
S |
от -50 до +1760 |
±3,0 |
|
B |
от 250 до +1820 |
±2,5 |
|
J |
от -210 до +1200 |
±2,5 |
|
T |
от -200 до +400 |
±1,5 |
|
E |
от -200 до +1000 |
±2,0 |
|
K |
от -270 до +1370 |
±2,5 |
|
N |
от -200 до +1300 |
±2,5 |
|
A-1 |
от 0 до +2500 |
±3,0 |
|
A-2 |
от 0 до +1800 |
±3,0 |
|
A-3 |
от 0 до +1800 |
±3,0 |
|
L |
от -200 до +800 |
±2,0 |
|
M |
от -200 до +100 |
±1,5 |
Таблица 5 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Условия эксплуатации:
REGUL R400 |
от +15 до +25 от -40 до +60 от -20 до +40 |
|
Напряжение питания от источника постоянного тока, В |
24 (от 18 до 36) 220 (от 120 до 370) |
|
Напряжение питания от источника переменного тока, В |
220 (от 85 до 264) |
|
Степень защиты, обеспечиваемая корпусом |
IP 20 |
|
Время готовности к работе, с, не более |
60 |
|
Среднее время наработки модулей на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
20 |
наносится на титульный лист руководства по эксплуатации типографским способом
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначения |
Количество |
|
Контроллер программируемый логический REGUL RX00 |
ПБКМ.424359.004.0Х |
1 шт. |
|
Руководство по эксплуатации (опционально) |
ПБКМ.424359.004.0Х РЭ |
1 экз. |
|
Паспорт (на каждый модуль) |
ПБКМ.424359.004.0Х ПС |
1 экз. |
|
Методика поверки (опционально) |
ПБКМ.424359.004-01 МП |
1 экз. |
осуществляется в соответствии с документом ПБКМ.424359.004-01 МП «Контроллер программируемый логический REGUL RX00. Методика поверки», утвержденным ФГУП «ВНИИМС» 19.05.2017 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);
- мультиметр цифровой Fluke 8845А (регистрационный номер в Федеральном информационном фонде № 57943-14);
- калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде № 18624-99);
- генератор сигналов произвольной формы Agilent 33120А (регистрационный номер в Федеральном информационном фонде № 26209-03);
- магазин сопротивлений Р4831-М1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки заносится в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы устанавливающие требования к контроллерам программируемым логическим REGUL RX00ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПБКМ.424359.004 ТУ Контроллеры программируемые логические REGUL RX00. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Прософт-Системы»
(ООО «Прософт-Системы»)
ИНН 6660149600
Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а
Телефон: (343) 356-51-11
Факс: (343) 310-01-06
Web-сайт: http://www.prosoftsystems.ru
E-mail: info@prosoftsystems.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул.Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В.Кулешов
М.п. «25» августа 2020 г.
