Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1261

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры-радиометры поисковые МКС/СРП-08А

Дозиметры-радиометры поисковые МКС/СРП-08А (далее - дозиметры-радиометры) предназначены для измерений МАЭД фотонного и нейтронного излучений, плотности потока альфа- (бета-) излучений.

Принцип действия дозиметров-радиометров основан на преобразовании энергии квантов фотонного, нейтронного, альфа- и бета-излучений в электрические импульсы, которые с помощью амплитудно-цифрового преобразователя (АЦП) преобразуются в цифровой сигнал, проходящий дальнейшую обработку в микропроцессорном блоке устройства, обработки и отображения информации с выводом результатов обработки на дисплей.

В состав дозиметра-радиометра входят электронный блок управления, зарядное устройство, блок зарядки и индикации, а также три блока детектирования:

БДБС-25-01А - для измерения МАЭД фотонного излучения;

БДПС-02А - для измерения плотности потока альфа- (бета-) излучения;

БДБН-01А - для измерения МАЭД нейтронного излучения.

Электронный блок управления состоит из электронной схемы для управления работой дозиметра-радиометра и индикации параметров, аккумуляторного блока питания, панели управления и корпуса.

Панель управления дозиметра-радиометра расположена на верхней поверхности корпуса и включает в себя табло индикации режимов работы и величин контролируемых параметров и клавиши управления дозиметром-радиометром.

На правой боковой поверхности корпуса находится аудиогнездо для подключения наушника.

Прибор выпускается в трех исполнениях:

• - для использования на железнодорожном транспорте;

• - общего применения;

• - общего применения с сигнализатором превышения фона.

Для раздельного измерения плотности потока альфа- и бета-излучений используют два типа фильтров, которые крепятся на входное окно блока детектирования:

• - защита от электронного излучения - фильтр «Б»;

• - защита от альфа-излучения - фильтр «А».

Общий вид дозиметра-радиометра представлен на рисунках 1 и 2.

Места пломбировки

Блок детектир

БДБН-01

детектирования

ДБС-25-01А детектирования

БДПС-02А

Рисунок 1 - Общий вид дозиметра-радиометра поискового МКС/СРП-08А для использования на железнодорожном транспорте и общего применения

Рисунок 2 - Общий вид дозиметра-радиометра поискового МКС/СРП-08А общего применения с сигнализатором превышения фона

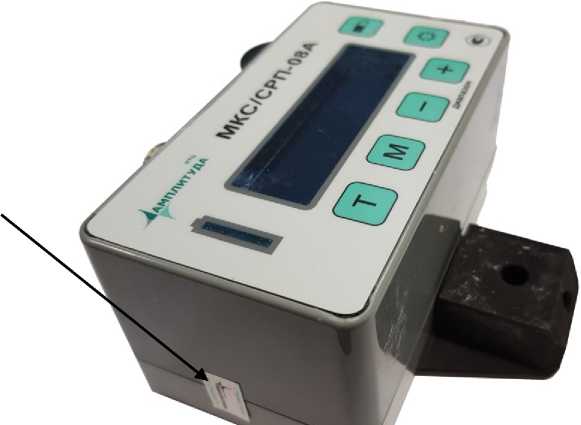

Место пломбировки

Рисунок 3 - Место установки пломбы на электронном блоке управления

Пломбирование блоков БДБС-25-01А и БДБН-01А осуществляется двумя пломбами, устанавливаемыми на винт крепления корпуса и на регулировочный винт. Пломбирование блока БДПС-02А осуществляется одной пломбой, устанавливаемой на винт крепления корпуса.

Пломбирование электронного блока управления осуществляется одной пломбой, устанавливаемой в месте соединения верхней и нижней части корпуса электронного блока.

Дозиметр-радиометр имеет встроенное ПО, записанное в энергонезависимую память электронного блока управления.

ПО обеспечивает управление работой дозиметра-радиометра через кнопочную клавиатуру и выполняет следующие функции:

- представление результатов измерений;

- изменение времени измерения;

- масштабирование визуальной шкалы измерений;

- установка на измерительной шкале маркера, соответствующего опорному замеру;

- звуковая индикация («щелчки») уровня измеряемого сигнала с изменением частоты звуковой индикации пропорционально масштабу визуальной шкалы измерений;

- световая индикация превышения установленного уровня излучения;

- контроль состояния аккумулятора;

- включение подсветки дисплея.

Параметры встроенного ПО устанавливаются производителем и их невозможно изменить без вскрытия корпуса дозиметра-радиометра.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы эксплуатационной документации методом компьютерной графики и на табличку, расположенную на корпусе электронного блока управления методом шелкографии.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу РТ-МП-7185-03-2020 «ГСИ. Дозиметры-радиометры поисковые МКС/СРП-08А. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 апреля 2020 г.

Основные средства поверки:

• - рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения, диапазон воспроизведения МАЭД фотонного излучения от 1,5•IO^-4 до 5•IO^-4 Зв/ч, относительная погрешность ±7 %;

• - рабочий эталон по ГОСТ Р 8.803-2012 - установка поверочная нейтронного излучения УКПН с Pu-Be источником, диапазон воспроизведения МАЭД нейтронного излучения от 5 •IO^-4 до 8 •IO^-4 Зв/ч, относительная погрешность ±7 %;

• -  рабочие эталоны 2-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2841 - радиометрические источники альфа-излучения типа 4П9, номинальные значения внешнего альфа-излучения в тел. угле 2п ср. в диапазоне от 2800 до 25200 с^-1;

• -  рабочие эталоны 2-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2841 - радиометрические источники бета-излучения типа 4С0 номинальные значения внешнего бета-излучения в тел. угле 2п ср. в диапазоне от 2800 до 25200 с^-1;

• - контрольный источник Cs-137 из комплекта поверяемого дозиметра-радиометра.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами

Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей ам-биентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

ГОСТ Р 8.803-2012 ГСИ. Государственная поверочная схема для средств измерений мощности поглощенной дозы и мощности эквивалента дозы нейтронного излучения

АЖНС.412152.001ТУ Дозиметры-радиометры поисковые МКС/СРП-08А. Технические условия

Общество с ограниченной ответственностью «НТЦ Амплитуда»

(ООО «НТЦ Амплитуда»)

ИНН 7735092057

124460, г. Москва, Зеленоград, проспект Генерала Алексеева, д. 15

Телефон: 8 (495)777-13-59

Факс: 8(495) 777-13-58

Web-сайт: www.amplituda.ru

E-mail: info@amplituda.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области») Центральное отделение

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
