Методика поверки «Анализатор спектра СК4-59» (1.406.055)
АНАЛИЗАТОР СПЕКТРАСК4-59
МЕТОДИКА ПОВЕРКИ
1.406.055
12. ПОВЕРКА ПРИБОРА |
Настоящий раздел устанавливает методику и средства первичной и периодической поверок.
12.1. Операции и средства поверки-
12.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 8.
Номер пункта раздела поверки |
Наименование операций, производимых при поверке |
Поверяемые отметки |
Допускаемые значения погрешностей или предельные значения определяемых параметров |
Средства поверки | |
образцовые |
вспомогательные | ||||
12.3.1. |
Внешний осмотр | ||||
12.3.2. |
Опробование | ||||
12.3.3. |
Определение метрологических параметров | ||||
12.3.4. |
Определение диапазона |
Определяется | |||
частот |
в п. 12.3.14 | ||||
12.3.5. |
Определение погрешности |
46-31, 46-2 или | |||
встроенного частотомера |
100 MHz |
105 Hz |
46-71, Г4-107 | ||
12.3.6. |
Определение погрешности |
100 MHzxl |
205 Hz | ||
измерения частоты вход- |
100 MHzxl |
±2 MHz | |||
ного синусоидального |
10 MHzxl |
±2 MHz |
46-31 | ||
сигнала |
100 MHzx0,l |
±0,2 MHz |
46-2 или 46-71 | ||
12.3.7. |
Определение погрешности полос обзора |
5; 10; 50 ) 100; 200 kHz! 0,5; 1; 5; | 10 MHz; ) |
самопроверка | ||
±15% | |||||
50; 100 MHz |
±10% | ||||
12.3.8. |
Определение погрешно- |
0,1; 0,3; 1; 1 | |||
сти полос пропускания |
10; 30; 100;? |
±30 % |
43-54 или 43-64 | ||
300 kHz J 3 kHz |
±40 % |
Г4-106 | |||
12.3.9. |
Определение погрешно- |
Г4-106 | |||
сти напряжения первой |
±5 % | ||||
гармоники калибратора |
71 mV |
67,5—74,5 mV |
ВЗ-49 |
Номер пункта раздела поверки |
Наименование операций, производимых при поверке |
Поверяемые отметки |
Допускаемые значения погрешностей или предельные значения определяемых параметров |
Средства поверки | |
образцовые |
вспомогательные | ||||
12.3.10. |
Определение погрешно- |
2,5 mV 1 | |||
сти аттенюаторов НО- |
0,8 » | ||||
МИНАЛЬНЫИ УРО- |
250 |xV |
Д1-13 |
Г4-106 | ||
ВЕНЬ |
80 » |
±4 % |
(АСО-ЗМ) |
В7-27А | |
25 » Я |
ВЗ-57 | ||||
о & 2,5 » ) | |||||
0,8 » ) |
±6 % | ||||
1; 0,7 ) | |||||
0,5; 0,25 | |
±12 % | ||||
12.3.11. |
Определение погрешно- |
0; 10; 20; | |||
сти аттенюатора ОСЛАБ- |
30; 40; 50 dB |
±0,5 dB |
Д1-13 | ||
ЛЕНИЕ dB |
(АСО-ЗМ) |
В7-27А | |||
12.3.12. |
Определение погрешно- |
0; —10; —20; | |||
сти аттенюатора УРО- |
—30; —40; |
дм3 | |||
ВЕНЬ dBmW |
—50 dB mW |
±0,5 dB |
(АСО-ЗМ) |
В7-27А | |
12.3.13. |
Определение погрешно- |
0; —10; —20; | |||
сти амплитудных шкал |
—30; —40; | ||||
индйкатора |
—50; —60 |
±2 dB | |||
—70 dB j |
дыз |
ВЗ-57 | |||
8; 6; 4; 2 по шкале ЭЛТ |
±4% |
(АСО-ЗМ) |
Г4-106 | ||
12.3.14. |
Определение неравно- |
0,01; 10 |
±12% | ||
мерности АЧХ прибора |
20; 30; 40; |
(±6% При |
ВЗ-49 | ||
50; 60; 70; |
обзоре |
Г4-106 | |||
80; 90; 100; 110 MHz |
200 kHz) |
Г4-107 |
Номер пункта раздела поверки |
Наименование операций, производимых при поверке |
Поверяемые отметки |
Допускаемые значения погрешностей или предельные значения определяемых параметров |
Средства поверки | |
образцовые |
вспомогательные | ||||
12.3.15. |
Определение неравно- |
0,1; 0,5; 10; 60; 80; |
±15% | ||
мерности совместной АЧХ |
100; 110 MHz |
самопроверка | |||
12.3.16. |
Определение среднего уровня собственных шу- |
0,5; 2,5; 50; 60; 80; | |||
мов |
100; 110 MHz от 0,5 до 110 MHz |
—ПО dBmW (0,71 jxV) |
самопроверка | ||
12.3.17. |
Определение уровня соб- | ||||
ственных комбинацион- |
через 10 MHz |
—НО dBmW | |||
ных помех |
(0,71 nV) • |
самопроверка | |||
12.3.18. |
Определение относительного уровня помех, обу- | ||||
словленных интермодуляционными искажения- |
0,5—110 MHz |
—70 dB |
Г4-107 | ||
ми третьего порядка |
(2 шт) |
Примечания: 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.
2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.
-
12.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки указаны в табл. 9.
Таблица 9
Наименование средств поверки |
Основные технические характеристики средства поверки |
Рекомендуемое средство поверки (тип) |
Примечание | |
пределы измерений |
погрешность | |||
Вольтметр универсальный |
и_ =(0—300) V |
AU_=0,5 % |
В7-27А | |
Вольтметр переменного тока компенсационный |
и ~= (70—500)mV |
AU_ = 1,5% |
ВЗ-49 | |
f = (0,Olli 0) MHz | ||||
Микровольтметр Частотомер элект- |
и ~ = (70—300) mV f=(0,01- |
AU~=1 % |
ВЗ-57 | |
ронно-счетный |
Af—10-9 |
43-64 | ||
1-109) Hz | ||||
Ubx.=3-10-3 V | ||||
Частотомер электронно-счетный |
f= (2,5—3,5) MHz | |||
Ubx. = 1 V |
Af=10-6 |
43-54 | ||
Синтезатор | ||||
частоты |
f= (0,1—1300) MHz | |||
йвых. = 1,0 в |
Af=l-10~7 |
46-71 | ||
Синтезатор частоты |
f= (10-50) MHz | |||
Ubhx.=0,5 V |
Af= ±1 • 10-7 |
46-31 | ||
Умножитель частоты синтезаторный |
f=50 MHz UbX= (0,3—1) V |
46-2 | ||
Генератор сигналов высокочастотный |
f=10 kHz—10 MHz | |||
Генератор сигна- |
ивых.=2тУ—1 V |
Af=l % |
Г4-106 | |
лов высокочастотный |
= (12,5—400) MHz Ubmx.=2 mV—1 V |
Af=l % |
Г4-107 |
2 шт. |
Аттенюатор |
A=(0—80) dB |
Д1-13 | ||
f=3 MHz |
Af=l % |
(АСО-ЗМ) | ||
Комплекты ком- |
4.068.759 | |||
бинированные |
4.068.774 |
-
12.2.1. При проведении операций поверки должны соблюдаться следующие условия:
температура окружающего воздуха (20±5) °C, (29Э±5) К; относительная влажность воздуха (65±15) %;
атмосферное давление (100±4) kPa, (750±30) mm Hg; напряжение питающей сети (220±4,4) V с частотой (50±0,5) Hz и содержанием гармоник до 5 %.
-
12.2.2. Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.
Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей. Недопустима вибрация рабочего места. Исключить попадание на ЭЛТ пря-* мых солнечных лучей.
-
12.2.3. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» ТО, а также:
проверить комплектность прибора;
установить прибор на рабочем месте, обеспечив удобство работы;
соединить зажим защитного заземления проверяемого и образцового приборов с зануленным зажимом питающей сети;
подключить прибор к сети переменного тока напряжением 220 V.
12.3. Проведение поверкиВнешний осмотр
-
12.3.1. При проведении внешнего осмотра должны быть выполнены все требования в соответствии с разделом «Общие указания по эксплуатации».
Приборы, имеющие дефекты, бракуются и направляются в ремонт.
Опробование
-
12.3.2. Опробование работы прибора производится в соответствии с разделом «Порядок работы» для оценки его исправности.
Неисправные приборы бракуются и направляются в ремонт.
Определение метрологических параметров
-
12.3.3. Измерения должны проводиться после истечения времени установления рабочего режима.
-
12.3.4. Определение диапазона частот прибора производится при измерении неравномерности АЧХ по методике п. 12.3.14. Результаты поверки считаются удовлетворительными, если прибор удовлетворяет требованиям п. 2.1. ТО.
-
12.3.5. Определение погрешности частотомера производится методом сличения показаний частотомера с частотой известного сигнала следующим образом:
соединить приборы в соответствии со структурной схемой (см. рис. 27).

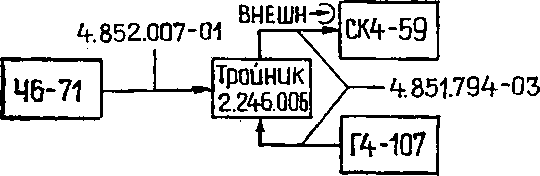

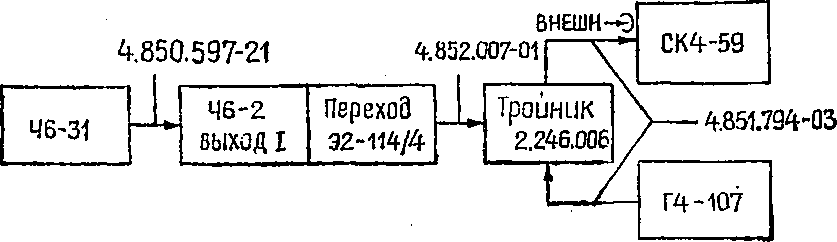

Структурная схема соединения приборов для проверки погрешности частотомера
или
Рис. 27.
Установить переключатель ИЗМЕРЕНИЕ в положение ВНЕШН, переключатель ВРЕМЯ СЧЕТА ms в положение «200».
Установить выходной сигнал генератора Г4-107 с частотой 120 MHz и уровнем 3 mV по отсчетным устройствам генератора.
Установить частоту выходного сигнала синтезатора 50 MHz. На умножителе частоты нажать кнопку «х2» переключателя КОЭФ. УМНОЖЕНИЯ и кнопку «45—50» переключателя ВХОДНАЯ ЧАСТОТА MHz. Записать показания цифрового табло встроенного частотомера.
Погрешность измерения частоты, в герцах, определить по юрмуле:
AF=(F—100.000.000), (4)
де F — показание встроенного частотомера.
Для проверки уровней входных напряжений сигнала, при которых встроенный частотомер измеряет частоту, необходимо непосредственно на разъем -© ВНЕШН подать от генератора Г4-107 сигнал с частотой НО MHz, напряжением 3,1 V и зафиксировать показание цифрового табло частотомера. Затем увеличить напряжение сигнала до 1 V и вновь зафиксировать показание цифрового табло частотомера.
Результаты проверки считаются удовлетворительными, если погрешность измерения частоты, вычисленная по формуле (4), находится в пределах »± 105 Hz и показания цифрового табло, при изменении напряжения сигнала от 0,1 до 1 V, меняются не более, чем на ± 1 счета второго младшего разряда.
-
12.3.6. Определение погрешности измерения частоты входного синусоидального сигнала производится методом сличения показаний прибора с частотой известного сигнала следующим образом:
соединить приборы в соответствии со структурной схемой (см. рис. 28).

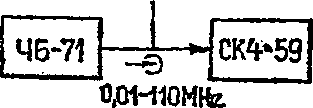

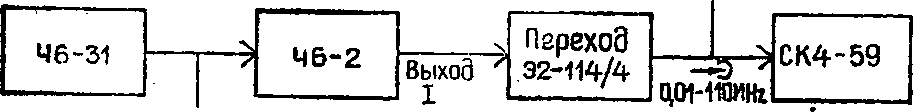

Структурная схема соединения приборов для проверки погрешности измерения частоты
4.851.794-03
UAU
4.851.794-03
4.850.597-21
Рис. 28.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «50»;
ОБЗОР — «0»;
НА ДЕЛЕНИЕ — «0,5 kHz»;
. ПОЛОСА kHz —«0,1»;
ЧАСТОТА MHz ПЛАВНО — среднее положение;
тумблер ФАПЧ — нижнее;
тумблер «х1»; «хО, 1» — «х1»;
ИЗМЕРЕНИЕ — МЕТКА;
ВРЕМЯ СЧЕТА ms —«200»;
ручка МЕТКА —крайнее правое; тумблер МЕТКА — правое;
РАЗВЕРТКА СКОРОСТЬ — «2 s/ДЕЛ»;
ЗАПУСК — АВТ;
ВИД — ВНУТР;
ЛОГ/ЛИНЕЙН — ЛИНЕЙН;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «800 mV».
Установить частоту выходного сигнала синтезатора 50 MHz. На умножителе частоты нажать кнопку «х2» переключателя КОЭФ. УМНОЖЕНИЯ и кнопку «45—50» переключателя ВХОДНАЯ ЧАСТОТА MHz.
С помощью ручки ЧАСТОТА MHz ГРУБО настроиться на частоту сигнала 100 MHz.
Ручками НОМИНАЛЬНЫЙ УРОВЕНЬ установить величину отклонения линии развертки, удобную для наблюдения, Включить тумблер ФАПЧ и ручкой ЧАСТОТА MHz ПЛАВНО добиться максимального отклонения линии развертки. При максимальном отклонении зафиксировать показание цифрового табло частотомера. Погрешность измерения частоты, / в герцах, определить по формуле (4).
Установить переключатель ОБЗОР в положение НА ДЕЛЕНИЕ, скорость развертки увеличить до «20 ms/ДЕЛ». Ручками ЧАСТОТА MHz ПЛАВНО установить отклик в центр экрана ЭЛТ. Ручкой МЕТКА установить яркостную
метку на вершину’отклика. Уменьшить скорость развертки до «0,2 s/ДЕЛ» и, при необходимости, ручкой МЕТКА установить яркостную метку точно на вершину отклика. За-4 л фиксировать показание встроенного частотомера. Погрешность измерения частоты определить по формуле (4).
Перевести тумблер МЕТКА в положение ЦЕНТР. Органом подстройки ЦЕНТР совместить яркостную метку с центральной вертикальной линией масштабной сетки, ручкой ЧАСТОТА MHz ПЛАВНО установить метку на вершину отклика. Погрешность измерения частоты, в герцах, определить по формуле (4).
Результаты проверки считаются удовлетворительными, если погрешность измерения частоты, вычисленная по формуле (4), находится в пределах ±205 Hz.
Переключатель ОБЗОР установить в положение «0», переключатель ПОЛОСА kHz в положение «10», тумблер ФАПЧ выключить. Уменьшить скорость развертки до «2 s/ДЕЛ». Ручку ЧАСТОТА MHz ПЛАВНО установить в среднее положение и ручкой ЧАСТОТА MHz ГРУБО добиться максимального отклонения линии развертки. Погрешность измерения частоты, в мегагерцах, по шкале ^ЧАСТОТА MHz определить по формуле:
AF=(F—100), (5)
где F — показания шкалы ЧАСТОТА MHz.
Установить частоту выходного сигнала синтезатора 10 MHz. Умножитель частоты от синтезатора,* отключить. Сигнал синтезатора подать непосредственно на вход0,01 —НО MHz анализатора спектра. Ручкой ЧАСТОТА MHz ГРУБО настроиться на сигнал по максимальному отклонению линии развертки. Погрешность измерения частоты, в мегагерцах, определить по формуле:
AF= (F—10,0), (6)
где F — показания шкалы 4ACTOTA_MHz.
Результаты проверки считаются удовлетворительными, если погрешность измерения частоты, вычисленная по формулам (5) и (6), находится в пределах ±2 MHz.
Перевести тумблер «х1», «х0,1» в положение «х0,1» и ручкой ЧАСТОТА MHz ГРУБО установить показание «100» по шкале ЧАСТОТА MHz, а затем этой же ручкой настроиться на сигнал по максимальному отклонению линии развертки’ Погрешность измерения частоты по шкале ЧАСТОТА MHz определить по формуле (6). *
Результаты проверки считаются удовлетворительными, если погрешность измерения частоты, вычисленная по формуле (6), находится в пределах 1±0,2 MHz.
-
12.3.7. Определение погрешности полос обзора.
-
12.3.7.1. Определение полос обзора НА ДЕЛЕНИЕ производится путем измерения частоты настройки прибора по встроенному частотомеру.
Органы управления установить в следующие положения: тумблер «х1», «х0,1» — «х1»;
ОБЗОР — НА ДЕЛЕНИЕ;
ЧАСТОТА MHz — «055»;
ЧАСТОТА MHz ПЛАВНО — в среднем положении;
ВРЕМЯ СЧЕТА ms — «200»;
ИЗМЕРЕНИЕ — НЕПРЕР;
тумблер ФАПЧ — в верхнее положение;
НА ДЕЛЕНИЕ — «10 MHz»;
ВИД — РУЧ;
НОМИНАЛЬНЫЙ УРОВЕНЬ — против часовой стрелки до упора;
Ручкой ручной развертки РУЧ яркостное пятно установить в начале масштабной сетки и зафиксировать показание частотомера Ен, затем яркостное пятно установить в конец масштабной сетки и зафиксировать показание частотомера Fk. Определить погрешность полосы обзора, в процентах, по формуле:
бПобз. = (--Kjop*1- —1) • 100>
(7)
гдё Ен — начальное значение частоты полосы обзора;
Fk — конечное значение частоты полосы обзора;
F — значение полосы обзора по переключателю НА ДЕЛЕНИЕ.
Те же измерения провести для остальных положений переключателя НА ДЕЛЕНИЕ.
Результат измерений считается удовлетворительным, если погрешности полос обзора 50 и 100 MHz находятся в пределах ±10 % и погрешности полос обзора от 10 MHz до 5 kHz находятся в пределах ±15 %.
-
12.3.7.2. Определение полосы обзора 100 MHz производится с помощью сигнала калибратора по расположению откликов на экране индикатора следующим образом:
соединить кабелем разъемы О~Ю MHz— 10 dB mW и -© 0,01—110 MHz.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «30»; . а t
ОБЗОР — 100 MHz;
НА ДЕЛЕНИЕ — «10 MHz»;
ЗАПУСК — АВТ*
РАЗВЕРТКА СКОРОСТЬ — «5 ms/ДЕЛ»; НОМИНАЛЬНЫЙ УРОВЕНЬ — «—10 dB mW». Наблюдать изображение на экране индикатора. Результаты измерений считаются удовлетворительными, если на экране индикатора наблюдается не менее 10 и не более 12 откликов, а также отклик (амплитудный маркер) противоположной полярности, перемещающийся при вращении ручки ЧАСТОТА MHz ГРУБО.
Перевести переключатель ОБЗОР g прло?кени§ НА ДЕ-» ЛЕНИЕ, а переключатель ПОЛОСА kHz в положение «300», наблюдать на экране уровень шумов. Возвратить переключатель ОБЗОР в положение 100 MHz.
Результаты проверки считаются удовлетворительными, если уровень шумов остается неизменным при установке переключателя ОБЗОР из положения 100 MHz в положение НА ДЕЛЕНИЕ.
-
12.3.8. Определение номинального значения полос пропускания на уровне минус 3 dB производится с помощью внешнего генератора следующим образом:
соединить приборы в соответствии со схемой (см. рис. 29).

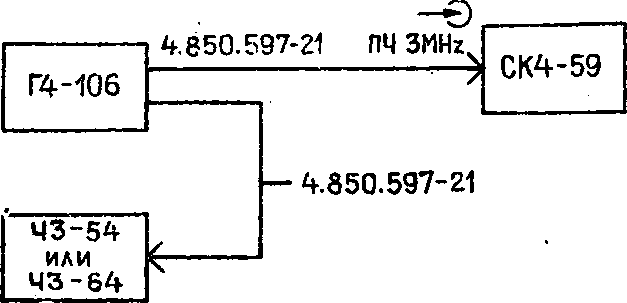

Структурная схема соединения приборов для проверки полос пропускания
Рис. 29.
установить в следующие положения:
— «1$ т8/ДЕЛ»; >j/
Органы управления
ВИД — ВНУТР;
ЗАПУСК —АВТ;
РАЗВЕРТКА СКОРОСТЬ
ЛОГ/ЛИНЕЙН.— ЛИНЕЙН;
ВИДЕОФИЛЬТР — «10 Hz»;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «2,5 mV» (относительно . третьей слева лампочки).
На выходе генератора установить напряжение 2,5 mV с частотой 3 MHz. Частота генератора устанавливается по максимальному отклонению луча ЭЛТ. Ручкой плавной регулировки НОМИНАЛЬНЫЙ УРОВЕНЬ установить луч ЭЛТ на линию «8» шкалы ЭЛТ.
Уменьшая и увеличивая частоту генератора относительно резонансной частоты, устанавливать'/луч на уровень 0,7 (5, 6 делений) от максимального значения и записывать показания частотомера (fj и f?)t
Полосы пропускания, в герцах, вычислить по формуле:
ПздБ= (f2—fi).
(8)
Погрешность номинального значения полос пропускания, в процентах, вычислить по формуле: где ПздБ — измеренное значение полосы пропускания;
6ПздБ= ^?Дд-П 100,
(9)
П — номинальное значение полосы пропускания.
Результаты проверки считаются удовлетворительными, если погрешность номинальных значений полос пропускания находится в пределах ±30 %, полосы пропускания 3 kHz в пределах ±40 %.
* 12.3.9. Проверка напряжения первой гармоники сигнала калибратора производится методом замещения по синусоидальному сигналу, напряжение которого измеряется вольтметром.
Перед проверкой органы управления установить в следующие положения:
ОСЛАБЛЕНИЕ dB — «30»;
ОБЗОР — НА ДЕЛЕНИЕ;
ПОЛОСА kHz — «10»;
НА ДЕЛЕНИЕ — «0,05 MHz»; тумблер «х1»; «х0,1»—«х1»; ЧАСТОТА MHz — «010»;
ЗАПУСК_АВТ*
РАЗВЕРТКА СКОРОСТЬ — «5 ms/ДЕЛ»;
ВИДЕОФИЛЬТР — ВЫКЛ;
ЛОГ/ЛИНЕЙН — ЛИНЕЙН; НОМИНАЛЬНЫЙ УРОВЕНЬ — «80 mV».
Кабелем 4.851.794-03 соединить разъемы (0-— 10 dB mW 10 MHz и 0)0,01—110 MHz.
Ручкой ЧАСТОТА MHz ГРУБО установить отклик в середину экрана ЭЛТ, а ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ плавно совместить вершину отклика с горизонтальной линией «8» масштабной сетки.
Отсоединить кабель от разъема(04О dB mW 10 MHz и соединить приборы в соответствии со структурной схемой (см. рис. 30).
Структурная схема соединения приборов для проверки напряжений первой гармоники сигнал? калибратора
Рис. 30.
Подать от генератора сигнал с частотой 10 MHz, установив отклик в центр ЭЛТ. Изменяя выходное напряжение генератора, совместить вершину отклика с горизонтальной линией «8» масштабной сетки. Измерить вольтметром напря-,’жение сигнала.
Погрешность напряжения калибратора, в процентах, определить по формуле:
«“-(тт-’)-'00'. <">где U — напряжение, измеренное вольтметром, mV.
Результаты проверки считаются удовлетворительными, если амплитуда первой гармоники не менее 67,5 imV и не более 74,5 mV (±5 %).
v 12.3.10. Проверка погрешности относительного ослабления аттенюаторов НОМИНАЛЬНЫЙ УРОВЕНЬ ступенчатого и плавного проводится методом замещения с помощью образцового аттенюатора.
Соединить приборы в соответствии со структурной схемой (см. рис. 31),

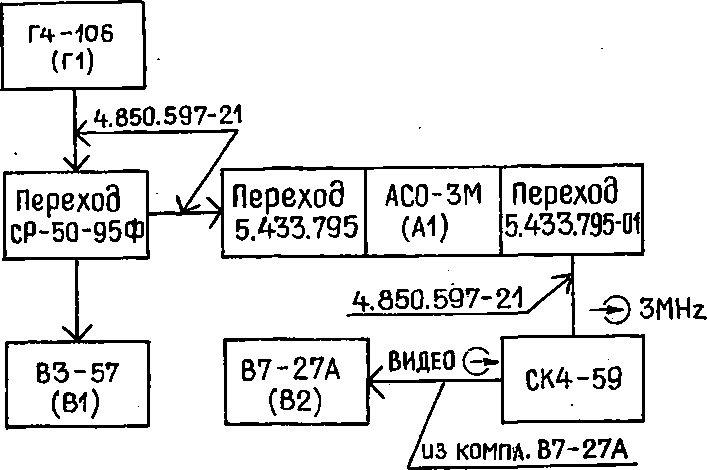

Структурная схема соединения приборов для определения погрешности амплитудных шкал и аттенюаторов НОМИНАЛЬНЫЙ УРОВЕНЬ
Рис. 31.
Органы управления установить в следующие положения: ВИД — ВНУТР;
ЗАПУСК — АВТ*
РАЗВЕРТКА СКОРОСТЬ — «lOms/ДЕЛ»;
ЛИНЕЙН/ЛОГ — ЛИНЕЙН;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «2,5 mV» (отсчет против третьей слева лампочки);
ВИДЕОФИЛЬТР — «10 Hz»;
ПОЛОСА kHz —«1».
Ослабление аттенюатора А1 установить 30 dB.
На выходе генератора установить напряжение 300 mV эфф, по показаниям вольтметра В1, с частотой 3 MHz. Частота устанавливается по максимальному отклонению луча ЭЛТ.
Ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно), показание вольтметра В2 установить, равным (500±2) mV. Затем методом замещения последовательно увеличивать ослабление аттенюатора А1 и уменьшать ослабление ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (ступенчато) в соответствии с табл. 10. При этом каждый раз записывать показания вольтметра В2.
При измерениях 1, 2, 3 напряжение генератора поддерживается равным (300±1) mV. При измерении. 4 напряжение генератора устанавливается такой величины Ubx2, чтобы показание вольтметра В2 было равным показанию при третьем измерении. При последующих измерениях напряжение генератора поддерживается равным Ubx2.
Затем отключить генератор от входа -£) 3 MHz, ручку НОМИНАЛЬНЫЙ УРОВЕНЬ установить в положение «2,5 mV», записать показание вольтметра В2 (Uo). Погрешность относительного ослабления, в процентах, определяется по формуле: где 11вых. i — текущие показания вольтметра В2, mV;
6ас =
Ывых i-r500
(Uo)+5OO
•100,
(12)
Uo — показание вольтметра при отсутствии сигнала генератора, mV.
<5>
Табщ&р
№ измерения |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Ослабление аттенюатора Al, ав |
30 |
40 |
50 |
30 |
40 |
50 |
60 |
70 |
80 |
Положение ручки НОМИНАЛЬНЫЙ УРОВЕНЬ |
2,5 mV |
0,8 mV |
250 nV |
250 uv |
80 HV |
25 M.V |
8 nV |
2,5 nv |
°-8 £. nV •v |
Положение ручки ЗАПУСК |
АВТ |
АВТ |
ABT |
КОНТР. |
КОНТР. |
КОНТР. |
КОНТР. |
КОНТР. |
КОНТР. |
Показание вольтметра В2. (UBbix.i) |
500 ±2 |
UbhxI |
Uebix2 |
Ubhx2 |
Ubhx3 |
Ubhx4 |
Ubhx5 |
Ubhx6 |
Ubhx7 |
Напряжение генератора (Ubx, mV) |
300 ±1 |
300 ±1 |
300 ±1 |
Ubx2 |
Ubx2 |
Ubx2 |
Ubx2 |
Ubx2 |
Ubx2 |
6 AC , % |
Подключить генератор ко входу -Q 3 MHz.
Для проверки плавного аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ необходимо ручку НОМИНАЛЬНЫЙ УРОВЕНЬ (ступенчато) установить в положение «2,5 mV», а НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) в положение «1»,
На выходе генератора установить напряжение 300 mV эфф по показаниям вольтметра В1 и органом амплитудной калибровки^ , показание вольтметра В2 установить равным минус (500 ±2) mV.
Если напряжение 500 mV не устанавливается, то ручку НОМИНАЛЬНЫЙ УРОВЕНЬ установить в положение «0,8 mV».
Затем ручку НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) устанавливать поочередно в положения, указанные в табл. 11. При этом показание вольтметра В2 поддерживать равным минус (500±2) mV, регулируя напряжение генератора (Ubx), и записывать показания вольтметра В1.
Таблица 11
№ измерения |
1 |
2 |
3 |
4 |
Ослабление аттенюатора Al, dB |
30 |
30 |
30 |
1 40 |
Положение ручки НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) |
1 |
0,7 |
0,5 |
0,25 |
Необходимое показание вольтметра В1, mV эфф |
300 |
212 , * |
150 |
,23? |
Фактическое показание вольтметра В1, mV эфф |
300 |
2 ‘ з Ubx2 |
7 4/- Ubx3 |
.у .7 Ubx4 |
6 АП, % |
г -7 |
6ап 1 |
б АП 2 |
б АПЗ |
f •'
/ ( 5
Погрешность относительного ослабления, в процентах, определяется по формуле:
«“’-(теН'100'
- ~'У100' <13’Результаты измерений считаются удовлетворительными, если погрешность относительного ослабления ступенчатого аттенюатора находится в пределах ±4 %, а для положений «2,5 рУ» и «0,8 рУ»— в пределах ±6 %. Погрешность относительного ослабления плавного аттенюатора НОМИНАЛЬНЫЙ УРОВЕНЬ находится в пределах ±12 %.
123.11. Проверка погрешности относительного ослабления входного аттенюатора ОСЛАБЛЕНИЕ dB производится методом замещения с помощью образцового аттенюатора следующим образом:
соединить приборы в соответствии со структурной схемой (см. рис. 32).

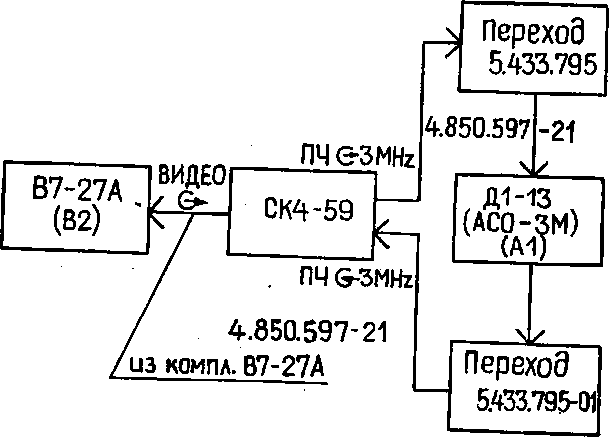

Структурная схема соединения приборов для проверки погрешности входного аттенюатора ОСЛАБЛЕНИЕ dB
Рис. 32.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «0»;
УРОВЕНЬ dB mW — «—40»;
ОБЗОР — «0»;
НА ДЕЛЕНИЕ — «20 >kHz»;
ФАПЧ — верхнее положение;
. тумблер «х1», «хО, 1» — «х1»;
ЧАСТОТА MHz —«ПО»;
ПОЛОСА kHz — «0,1»;
ЛИНЕЙН/ЛОГ — ЛИНЕЙН;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «80 p,V»;
ВИДЕОФИЛЬТР — 10 Hz;
ЗАПУСК — АВТ;
ВИД — ВНУТР.
Кабелем 4.851.794-03 соединить разъемы 0,1—110 MHz и 0,01—110 MHz- Ослабление аттенюатора А1 установить 20 dB. Ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) показание вольтметра В2 (U1) установить равным 500 mV.
Перевести ручку ОСЛАБЛЕНИЕ dB в положение «10», а ослабление аттенюатора А1 установить 10 dB. Записать показание U2 вольтметра В2.
Установить ручку УРОВЕНЬ dB mW в положение «—30», а ослабление аттенюатора А1 установить 20 dB и ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить показание U] вольтметра В2 равное 500 mV.
, Перевести ручку ОСЛАБЛЕНИЕ dB в положение «20», а ослабление аттенюатора А1 установить 10 dB. Записать показание U3 вольтметра В2, затем снова произвести подстройку и измерение в порядке, указанном в табл. 12.
Таблица 12
Ослабление аттенюатора Al, dB |
Положение ручки УРОВЕНЬ dB mW |
Положение ручки ОСЛАБЛЕНИЕ dB |
Показание вольтметра В2 (Uk) |
20 |
—40 |
0 |
и, 4' |
10 |
—40 |
10 |
и2 |
20 |
—30 |
10 |
установить и. |
10 |
—30 |
20 |
. и, ' |
20 |
—20 |
20 |
установить Ui |
10 |
—20 |
30 |
и, / |
20 |
—10 |
30 |
установить Ui |
10 |
—10 |
40 |
и5 < > |
20 |
0 |
40 |
установить Ui |
10 |
0 |
50 |
и6 |
Погрешность аттенюатора, в децибелах, определяется по формуле:
6А = 20 lg , (14)
где Uk — текущие значения U2...U6.
Результаты проверки считаются удовлетворительными, если показания вольтметра не более 528 mV и не менее 472 mV (±0,5 dB).
J2.3.12) Проверка погрешности относительного ослабления ступенчатого аттенюатора УРОВЕНЬ dBmW производится методом замещения с помощью образцового аттенюатора.
Соединить приборы в соответствии со структурной схемой (см. рис. 32). Органы управления установить в следующие положения:
ОСЛАБЛЕНИЕ dB — «40»;
УРОВЕНЬ dB mW — «0»;
ОБЗОР — «0»;
НА ДЕЛЕНИЕ — 20 kHz;
ФАПЧ — верхнее;
тумблер «х1», «х0,1» — «х1»;
ЧАСТОТА MHz —«НО»;
ПОЛОСА kHz — «0,1»;
ЛИНЕЙН/ЛОГ — ЛИНЕЙН;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «80 цУ» (отсчет против третьей слева лампочки); з ? 9
ВИД — ВНУТР;
ВИДЕОФИЛЬТР — 10 Hz;
ЗАПУСК —АВТ;
Кабелем 4.851.794-03 соединить разъемы (IX 0,1—ПО MHz H“S 0,01 — ПО MHz. Ослабление аттенюатора А1 установить 20 dB. Ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) показание вольтметра В2 (Ui) установить равным 500 mV.
Перевести ручку УРОВЕНЬ dB mW в положение «—10», а ослабление аттенюатора А1 установить 10 dB. Записать показание U2 вольтметра В2.
Перевести переключатель ОСЛАБЛЕНИЕ dB в положение «30», а ослабление аттенюатора А1 установить 20 dB и ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) установить показание Ui вольтметра В2 равное 500 mV. Перевести ручку УРОВЕНЬ dB mW в положение «—20», а ослабление аттенюатора А1 установить 10 dB. Записать показание U3 вольт-
метра В2, затем скова произвести подстройку и измерение в порядке, указанном в табл. 13.
Таблица 13
Ослабление аттенюатора Al, dB |
Положение ручки УРОВЕНЬ dBmW |
Положение ручки ОСЛАБЛЕНИЕ dB |
Показание вольтметра В2 (Uk) |
20 |
0 |
40 |
и, ■’ |
10 |
—10 |
40 |
и, |
20 |
—10 |
30 |
установить Ul |
10 |
—20 |
30 |
U3 _tr Г |
20 |
—20 |
20, |
установить Ui |
10 |
—30 |
20 |
и4 ■ |
20 |
—30 |
10 |
установить Uj |
10 |
—40 |
10 |
us <' |
20 |
. —40 |
0 |
установить Ui |
10 |
—50 |
0 |
Us v » |
Погрешность аттенюатора определяется по формуле (14). Результаты проверки считаются удовлетворительными, если показания вольтметра В2 не более 528 mV и не менее 472 mV X±0,5 dB).
-12.3.13.’ Перед определением погрешности амплитудных шкал индикатора произвести калибровку шкал в соответствии с п. 9.1.8.
, Затем измерительные приборы соединяются в соответствии со структурной схемой (см. рис. 31).
Органы управления установить в следующие положения: ВИД — ВНУТР;
ЗАПУСК_ART-
РАЗВЕРТКА СКОРОСТЬ — «10 ms»;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «10 dBmW» (относительно третьей слева лампочки);
ЛИНЕЙН/ЛОГ — ЛОГ;
ВИДЕОФИЛЬТР — «10 Hz»;
ПОЛОСА kHz —«1»;
НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) — «0».
Проверка погрешности шкал в логарифмическом масштабе.
Ослабление аттенюатора А1 устанавливается равным 10 dB. Частота генератора 3 MHz устанавливается по максимальному отклонению луча ЭЛТ.
Ручка НОМИНАЛЬНЫЙ УРОВЕНЬ устанавливается в положение «—30 «dB mW» относительно третьей слева лампочки. С помощью выходного аттенюатора генератора луч ЭЛТ устанавливается на линию «0 dB» шкалы ЭЛТ.
На выходе генератора рекомендуется установить напряжение в пределах от 200 до 350 mV эфф.
Ослабление аттенюатора А1 увеличивать через 10 <dB до 80 dB и по шкале ЭЛТ отсчитывать величину ослабления в децибелах.
Погрешность логарифмической шкалы определяется как разность между введенным ослаблением аттенюатора А1 и измеренным по шкале ЭЛТ.
Проверка погрешности шкалы в линейном масштабе.
Тумблер ЛИНЕЙН/ЛОГ установить в положение ЛИ-НЕЙН,- ручку НОМИНАЛЬНЫЙ УРОВЕНЬ в положение «2,5 -mV» (относительно третьей слева лампочки) и произвести настройку генератора на частоту 3 MHz по максимальному отклонению луча ЭЛТ.
На выходе генератора установить напряжение 280 mV эфф. С помощью аттенюатора А1 и ручки НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) луч ЭЛТ установить на линию «8» шкалы ЭЛТ.
Изменением выходного напряжения генератора луч ЭЛТ устанавливать на оцифрованные уровни шкалы ЭЛТ в соответствии с табл. 14.
Напряжение Uoi на выходе генератора измеряется с помощью вольтметра В1,
Погрешность линейного масштаба, в процентах, определяется по формуле:
6лин= .V.!~Uo1 .100, (15)
где Uoi — фактическое показание вольтметра В1, mV; Ui — необходимое показание вольтметра Bl, mV; Uj = 280 mV.
Таблица 14
Номер измерения |
1 |
2 |
3 |
4 |
Уровень по шкале ЭЛТ |
8 |
6 |
4 |
Я,. .. . |
Фактическое показание вольтметра Bl (Uoi) |
280 | |||
Необходимое показание вольтметра Bl (Ui), mV эфф |
280 |
210 |
140 |
70 |
блин, % |
Результаты' проверки считаются удовлетворительными, ёё-ли погрешность логарифмического масштаба амплитудной шкалы находится в пределах ±2 id В, а приведенная к номиналу масштабной сетки погрешность амплитудной шкалы прибора в линейном режиме — в пределах ±4 %.
<12.3.14. Проверка неравномерности амплитудно-частотной характеристики производится методом «постоянного выхода» с помощью внешнего генератора, выходной уровень которого контролируется вольтметром.
Соединить измерительные приборы б соответствии со структурной схемой (см. рис. 33).

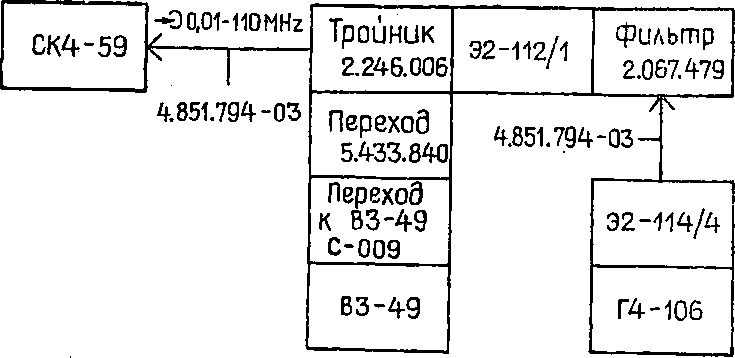

Структурная схема соединения приборов для проверки неравномерности амплитудно-частотной характеристики
Г4“1О6(Г1) или , ..
Г4-107 (Г2)
0,01-HQ MHz
Аттенюатор
2.260.033 £ (20 96)
4.851794-03
Аттенюатор 2.260.033 (20 ЭБ)
hepexoo с 009 из компл.
83-49
Тройник _ ___
ПерехоЭ
92-114/4
2.246.006 Переход 5.433.840
.У- »///’
(использовать с Г4-Ю6)
Рис. 33.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «10»;
ОБЗОР — НА ДЕЛЕНИЕ;
НА ДЕЛЕНИЕ — «5 kHz»;
ПОЛОСА kHz — «1»;
ФАПЧ — нижнее;
тумблер «х1», «хО, 1» — «х0,1»;
ЗАПУСК — СЕТЬ;
СКОРОСТЬ — «5 ms/ДЕЛ»;
ЛИНЕЙН/ЛОГ — ЛИНЕЙН;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «8 mV»;
ВИД — ВНУТР;
ИЗМЕРЕНИЕ — МЕТКА;
МЕТКА — ЦЕНТР;
ВРЕМЯ СЧЕТА ms — «2»;
ЧАСТОТА MHz ПЛАВНО — среднее положение.
Частоту сигнала генератора Г1 установить равной 10 MHz, а выходное напряжение 250 mV. Ручкой ЧАСТОТА MHz ГРУБО настроиться на частоту сигнала 10 MHz и установить отклик в средней части экрана, частоту настройки контролировать по встроенному частотомеру, затем перевести тумблер ФАПЧ в верхнее положение и вновь настроиться на прежнюю частоту с помощью ручек ЧАСТОТА MHz;
с помощью плавного аттенюатора блока Я4С-54 совместить вершину отклика с линией «8» масштабной сетки ЭЛТ;
частоту сигнала генератора установить 10 kHz;
перевести тумблер ФАПЧ в нижнее положение и настроиться на частоту 10 -kHz, установить отклик в средней части экрана (справа от «нулевого отклика»), перевести тумблер ФАПЧ в верхнее положение и с помощью ручек ЧАСТОТА MHz вернуть отклик на прежнее место, изменяя выходное напряжение генератора, совместить вершину отклика с линией «8» масштабной сетки ЭЛТ, зарегистрировать показание вольтметра Ui;
частоту сигнала генератора вновь установить 10 MHz; перевести тумблер множителя в положение «х1», установить переключатель ПОЛОСА kHz в положение «10», переключатель НА ДЕЛЕНИЕ в положение «20 kHz», тумблер ФАПЧ в нижнее положение, ручку ЧАСТОТА MHz ПЛАВНО в среднее положение, с помощью ручки ЧАСТОТА MHz ГРУБО настроиться на частоту сигнала, установить отклик в середине экрана, установить выходное напряжение генератора 250 mV, совместить вершину отклика с верхней горизонтальной линией масштабной сетки с помощью плавного аттенюатора Я4С-54;
заменить генератор Г1 генератором Г2;
частоту сигнала генератора Г2 установить 20 MHz;
ручкой ЧАСТОТА MHz ГРУБО настроиться на частоту 20 MHz и установить отклик в середине экрана, изменяя выходное напряжение генератора, совместить вершину отклика с верхней линией масштабной сетки, зарегистрировать показание вольтметра U2. Аналогичные измерения произвести на частотах 30, 40, 50, 60, 70, 80, 90, 100, 110 MHz.
Неравномерность АЧХ, в процентах, определяется по формуле:
6™“-(5йг-1)100- <16>где Umax и Umin — максимальное и минимальное показание вольтметра.
На генераторе Г4-107 установить произвольную частоту от 12,5 до 110 MHz, выходное напряжение 250 mV, ручку ЧАСТОТА MHz ПЛАВНО в среднее положение (десять оборотов от любого из упоров), ручкой ЧАСТОТА MHz ГРУБО настроиться на частоту сигнала и установить отклик в середину экрайа, с. помощью плавного аттенюатора совместить вершину отклика с линией «8» масштабной сетки ЭЛТ;
ручку ЧАСТОТА MHz ПЛАВНО повернуть влево до упора и ручкой ЧАСТОТА генератора возвратить отклик в середину экрана. Изменяя выходное напряжение генератора, совместить вершину отклика с линией «8» масштабной сетки ЭЛТ и зарегистрировать показание вольтметра. Аналогичные действия повторить для крайнего правого положения ручки ЧАСТОТА MHz ПЛАВНО. Неравномерность амплитудно-частотной характеристики в полосе обзора 200 kHz определяется по формуле (16).
Результаты измерений считаются удовлетворительными, если Umax не более 280 mV и Umin не менее 220 mV (±12%) в диапазоне 0,01—ПО MHz и не более 265 и не менее 235 mV (±6 %) при обзоре 200 kHz.
12.3.15. Проверка неравномерности совместной амплитудно-частотной характеристики проводится путем измерения величины следящего сигнала по масштабной сетке ЭЛТ прибора.
Органы управления установить в следующие положения: УРОВЕНЬ dB mW- «0»;
ОСЛАБЛЕНИЕ dB — «50»;
ОБЗОР — НА ДЕЛЕНИЕ;
НА ДЕЛЕНИЕ — «1 MHz»;
ПОЛОСА kHz — «1»; ЧАСТОТА MHz — «010»;
тумблер «х1», «х0,1» — «х1»;
ЗАПУСК —АВТ;
ЛИНЕЙН/ЛОГ — ЛИНЕИН; СКОРОСТЬ — «10 ms/ДЕЛ»;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «800 mV»;
Соединить кабелем разъемы Q- ОД—НО MHz и -0 0,01—110 MHz.
Ручкой НОМИНАЛЬНЫЙ УРОВЕНЬ (плавно) совместить . линию развертки в точке, соответствующей частоте 10 MHz, с линией «7» масштабной сетки ЭЛТ.
Установить переключатель НА ДЕЛЕНИЕ в положение «0,1 MHz», множитель в положение «х0,1», показание шкалы ЧАСТОТА MHz установить «005» и заметить местоположение линии развертки.
Установить множитель в положение «х1», переключатель НА ДЕЛЕНИЕ в положение «10 MHz», показание шкалы ЧАСТОТА MHz установить «060» и заметить местоположение линии развертки.
Результаты измерений считаются удовлетворительными, если линия развертки не отклоняется более чем на одно большое деление от седьмой линии масштабной сетки (±15%).
12.3.16- Проверка среднего уровня собственных шумов производится путем измерения по масштабной сетке ЭЛТ уровня шумов в логарифмическом масштабе.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «0»;
ОБЗОР — НА ДЕЛЕНИЕ;
НА ДЕЛЕНИЕ — «10 MHz»;
ПОЛОСА kHz — «1»;
тумблер «1», «х0,1» — «х1»;
ЧАСТОТА MHz — «050»;
ИЗМЕРЕНИЕ — ВНЕШН;
ЗАПУСК —АВТ;
ЛИНЕЙН/ЛОГ — ЛОГ;
РАЗВЕРТКА СКОРОСТЬ — «2 s/ДЕЛ»;
ВИДЕОФИЛЬТР — «10 Hz»;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «—40 dB mW».
Подсоединить согласованную нагрузку 50 Q 2.243.970 ко входу прибора 0,01 — ПО MHz. На индикаторном блоке
включить память и наблюдать изображение на экране. Установить показание шкалы ЧАСТОТА MHz 060, наблюдать изображение на экране.
Установить на блоке Я4С-55 ручки в положение:
тумблер «х1», «х0,1» — «х0,1»;
ЧАСТОТА MHz ПЛАВНО — среднее положение;
НА ДЕЛЕНИЕ — «50 kHz»;
ЧАСТОТА MHz — 002,5.
Наблюдать изображение на экрану.
Результаты измерений считаются удовлетворительными, если средний уровень шумов не превышает по величине одно большое вертикальное деление масштабной сетки (уровень минус ПО dB mW).
-
* 12.3.17. Проверка уровня собственных комбинационных помех прибора производится путем измерения их амплитуд по
-
* масштабной сетке ЭЛТ.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «О»;
ОБЗОР — НА ДЕЛЕНИЕ;
НА ДЕЛЕНИЕ — «1 MHz»;
ПОЛОСА kHz — «1»;
тумблер «х1»; «х0,1» — «х1»;
ЧАСТОТА MHz — «005»;
ИЗМЕРЕНИЕ — ВНЕШН;
ЗАПУСК —АВТ;
ЛИНЕИН/ЛОГ — ЛОГ;
РАЗВЕРТКА СКОРОСТЬ — «2 s/ДЕЛ»; ВИДЕОФИЛЬТР — «10 Hz»;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «—40 dB mW».
Зафиксировать наличие паразитных откликов и их уровень. Затем установить показания шкалы ЧАСТОТА MHz 015, затем 025 и т. д. до 105.
Результаты измерений считаются удовлетворительными, если уровень паразитных откликов не превышает уровня ’ равного одному делению масштабной сетки ЭЛТ над уров-
-
* нем шума.
12.3.18. Проверка относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка, производится двухсигнальным методом на частоте 50 MHz.
Соединить измерительные приборы в соответствии со структурной схемой (см. рис. 34).
. Структурная схема соединения приборов для определения интермодуляционных искажений третьего порядка
4.851.794--03 |
ГД-4ГГ7 | |||||
СК4--59 |
ПерехоЭ |
Тройник |
— ........ ' ■" '1 Г4-107 | |||
0,01-110 MHz —D |
Э2-112/1 |
2.246.006 |
Рис. 34.
Органы управления установить в следующие положения: ОСЛАБЛЕНИЕ dB — «О»;
ОБЗОР — НА ДЕЛЕНИЕ;
НА ДЕЛЕНИЕ — «0,05 MHz»;
ПОЛОСА kHz —«1»;
ЗАПУСК — АВТ;
СКОРОСТЬ — «2 s/ДЕЛ»;
ЛИНЕЙН/ЛОГ — ЛОГ;
НОМИНАЛЬНЫЙ УРОВЕНЬ — «—40 dB mW»;
ВИДЕОФИЛЬТР — «100 Hz».
Изменяя частоту генераторов, установить отклики в середине экрана, расстояние между откликами не менее двух клеток. Изменяя выходные напряжения генераторов, совместить вершины откликов с горизонтальной линией «8» масштабной сетки, наблюдать отклики справа и слева от основных откликов, отстоящих на величину расстройки между основными откликами.
Результаты проверки считаются удовлетворительными, если величины откликов справа и слева не превышают уровня равного одному делению масштабной сетки над уровнем шума.
12.4. Оформление результатов поверки-
12.4.1. Результаты поверки прибора должны быть оформлены с учетом применения его в качестве рабочего или образцового средства измерения.
-
12.4.2. Результаты поверки оформляют путем записи или отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку.
-
12.4.3. Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.
