Методика поверки «ПРИБОР ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ НЕВА-Тест 9303» (МП ТАСВ.411722.012 )
Директор
ПРИБОР ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ
НЕВА-Тест 9303Инв.№ подл | Подп. и дата № дубя I Подп. и дата
Методика поверки
ТАСВ.411722.012 МП
Руководитель лаборатории госэталонов в области
электроэнергетики ФГУП
«ВНИИМ им. Д.И.Менделеева»
, L Е. 3. Шапиро
« »
2016 г.
2016 г.
-
6.4.1 Определение относительной погрешности измерений действующего значения напряжения и тока
-
6.4.2 Определение относительной погрешности измерений активной мощности
-
6.4.3 Определение относительной погрешности измерений реактивной мощности
-
6.4.5 Определение абсолютной погрешности измерений фазовых углов между фазными напряжениями и
-
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
<0
В со о
ПРИЛОЖЕНИЕ А СХЕМЫ ПОДКЛЮЧЕНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТЕЙ............................................................
ПРИЛОЖЕНИЕ Б МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА................................................................................
ПРИЛОЖЕНИЕ В (РЕКОМЕНДУЕМОЕ) ФОРМА ПРОТОКОЛОВ ПРИ ПОВЕРКЕ................................................................... св в св 'О
13
16
17
3
С: <3
3
£ |
ТАСВ.411722.012МП | |||||||||
Иям |
Пист |
№ докум. |
Подп. |
Пата | ||||||
Разраб, |
AHvebouee |
Прибор электроизмерительный |
Лит. |
Лист |
Листов | |||||
о е |
Пров. |
Хугаев |
многофункциональный |
lol |
2 |
19 | ||||
§ |
НЕВА-Тест 9303 | |||||||||
Н.контр |
Методика поверки | |||||||||
Ута. |
Зимин |
Настоящая методика предназначена для проведения первичной и периодической поверок Приборов электроизмерительных многофункциональных НЕВА-Тест 9303 (далее - приборы).
Настоящая методика устанавливает объем, условия поверки, методы и средства поверки приборов и порядок оформления результатов поверки.
Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации приборы.
Интервал между поверками - 1 год.
1 Операции поверкиПри проведении поверки должны быть выполнены операции, указанные в таблице 1.1.
Таблица 1.1
Наименование операции |
Номер пункта методики поверки |
Первичная поверка |
Периодическая поверка |
Внешний осмотр |
6.1 |
+ |
+ |
Проверка сопротивления изоляции |
6.2 |
+ |
+ |
Проверка функционирования |
6.3 |
+ |
+ |
Проверка основных метрологических характеристик |
6.4 |
+ |
+ |
Подтверждение соответствия программного обеспечения |
6.5 |
+ |
+ |
-
2.1 При проведении поверки рекомендуется применял» средства и вспомогательное оборудование, указанные в таблице 2.1.
Таблица 2.1
Наименование оборудования |
Основные характеристики |
Пункты методики поверки |
Г осударственный первичный эталон единицы электрической мощности в диапазоне частот от 1 до 2500 Гц ГЭТ 153-2012 |
В соответствии с паспортом ГЭТ 153-2012 |
6.3.1; 6.3.2; 6.4.1, 6.4.2, 6.4.3, 6.4.4 |
ТАСВ.411722.012МП |
Лист | |||||
3 | ||||||
Изы |
Лист |
№докум. |
Подп. |
Дата |
Наименование оборудования |
Основные характеристики |
Пункты методики поверки |
Установка поверочная универсальная УППУ-МЭ3.1К |
Пределы допускаемого значения основной относительной погрешности измерения, %: тока - ± [0,01+0,005 |(1н/1) —11] для 1н от 0,1 А до 100 А ± [0,01+0,01 |(1н/1) -1| ] для 1н 0,05 А напряжения - ± [0,01+0,005 |(Uh/U) -1|] активной мощности - ± [0,015+0,005 |(Рн/Р) -1Ц |
6.4.5 |
Установка для проверки электрической безопасности GPI-725A |
Испытательное напряжение: 50В, 100В, 500В, 1000В Диапазон измерений от 1МОм до 10 ГОм Относительная погрешность (в диапазоне от 1МОм до 50 МОм) ± 0.05-Rw |
6.2 |
Генератор сигналов специальной формы Г6-33 |
Диапазон задания частоты - от 0,001 до 99999 Гц. Относительная погрешность установки частоты - не более +310-6. Амплитуда сигнала - от 0,005 до 5 В. |
6.3.1 |
Частотомер электронносчетный 43-63 |
Диапазон измеряемых частот: синусоидального сигнала - 0,1 Гц - 1000 МГц; импульсного сигнала - 0,1 Гц - 200 МГц (0,1-10 В). Диапазон измеряемых периодов синусоидального и импульсного сигналов - от 0,1 мкс до 104 с (от 10 МГц до 10’ 4 Гц). Погрешность измерения частоты - не более ±5 -10'7±1 ед. сч. |
6.3.2, 6.4.4; |
Осциллограф TDS 1012 |
Двухканальный. Полоса частот - от 0 до 100 МГц. |
6.3.2 |
Резистор С2-29В |
2 Вт 2 кОм ±1 % - 2 пгг. |
6.4.5 |
Резистор С2-23 |
0.25 Вт 10 кОм ±5 % |
6.3.2 |
-
2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.
-
2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.
-
2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.
ТАСВ.411722.012МП
Пист
4
Пист
NsdowM.
Подп.
Пата
-
3.1 При поверке приборов должны быть соблюдены требования безопасности ГОСТ 12.3.019-80, ГОСТ 22261-94, ГОСТ 24855-81, а также "Правила технической эксплуатации электроустановок потребителей" и «Межведомственные Правила охраны труда (ТБ) при эксплуатации электроустановок», М, "Энергоатомиздат", 2001 г., а также меры безопасности, изложенные в руководстве по эксплуатации прибора и другого применяемого оборудования.
-
3.2 Лица, допускаемые к поверке приборов, должны иметь квалификационную группу по электробезопасности не ниже Ш, быть официально аттестованы в качестве поверителей и быть допущенными к работе на ГЭТ153-2012.
-
3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C
(20 ±5) °C; от 40 до 75 при +25 °C; 84-106,7(630 - 800);
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рг. ст.)
Перед проведением поверки необходимо выполнить следующие операции:
-
- выдержать прибор в условиях окружающей среды, указанных в п.4, не менее 1ч, если он находился в климатических условиях, отличающихся от указанных в п.4;
-
- соединить зажимы заземления используемых средств поверки с контуром заземления;
-
- подключить прибор и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в технической документации на них.
Пист
№докум.
Подп.
ааша
ТАСВ.411722.012МП
-
6.1 Внешний осмотр
При внешнем осмотре прибора проверяется комплект поставки, маркировка, отсутствие механических повреждений.
-
6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.
-
6.1.2 Маркировка должна быть четкой и содержать:
-
- наименование и обозначение прибора;
-
- основные параметры и характеристики;
-
- наименование и товарный знак предприятия-изготовителя;
-
- заводской номер;
-
- дата изготовления;
-
- единый знак обращения продукции на рынке государств - членов Таможенного союза;
-
- знак утверждения типа средств измерений.
-
6.1.3 Прибор не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, дисплея и других изделий в соответствии с комплектом поставки).
Проверка сопротивления изоляции (п.2.3) проводится установкой для проверки электрической безопасности GPI-725A, при рабочем напряжении 1000В, между следующими цепями:
-
- соединенными между собой приборными входами напряжения Ua, Ub, Uc с одной стороны и зажимом заземления прибора, с другой стороны;
-
- соединенными между собой приборными входами напряжения Ua, Ub, Uc, Un с одной стороны, и соединенными между собой приборными входами тока 1а, 1в, 1с с другой стороны;
-
- соединенными между собой приборными входами напряжения Ua, Ub, Uc, Un и тока 1д, 1в, 1с с одной стороны и соединенными между собой контактами сетевого разъема, не связанными гальванически с корпусом прибора (переключатель «Сеть» включен);
-
- соединенными между собой контактами сетевого разъема, не связанными гальванически с корпусом прибора (переключатель "Сеть" включен) с одной стороны и зажимом заземления прибора с другой стороны;
-
- соединенными между собой приборными входами Ua, Ub, Uc, Un и соединенными между собой контактами импульсных входов\выходов.
Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.
Прибор считается выдержавшей испытание, если значение сопротивления изоляции не менее 20 МОм.
4зм |
Лист |
№д<ж/м. |
Подп. |
asms. |
ТАСВ.411722.012МГ1
6.3 Проверка функционирования Проверка функционирования прибора проводится путем визуального наблюдения за тестированием счетчиков электрической энергии, при максимальных и минимальных значениях входных сигналов, согласно техническим характеристикам счетчиков:
Результат поверки считается положительным, если прибор функционирует согласно руководству по эксплуатации ТАСВ.411722.012 РЭ. 6.3.1 Проверка исправности импульсных входов Проверка исправности импульсного входа прибора проводится с помощью эталона ГЭТ 153 и генератора Г6-33. Прибор подключается к государственному эталону мощности согласно рисунку А2 приложения А. Установите испытательный сигнал параметрами, приведенными в таблице 6.3. Таблица 6.3 | ||||||||||
Параметры испытательного сигнала | ||||||||||
иф,в |
1,А |
Cos ср |
Р, Вт | |||||||
66 |
5,051 |
1 |
1000 | |||||||
Введите в параметрах Прибора значение поверяемого счетчика - 36000 импульсов на кВт час, число импульсов поверяемого счетчика - 100. С выхода Ш генератора Г6-33 подайте на соединитель Прибора 'Твход" сигнал прямоугольной формы амплитудой от 3,5 до 5 В, длительностью не менее 10 мкс и с частотой (10,000 ± 0,001) Гц. Активизируйте в Приборе определения погрешности. На дисплее Прибора, через время не более 10 с должно индицироваться значение погрешности (0,00 ± 8) %, где 8 - предел допускаемой относительной погрешности измерений активной мощности, приведенный в таблице Б1. Подайте сигнал с частотой (11,000 ± 0,001) Гц - на дисплее должно индицироваться значение погрешность (10,00 ± 8) %. Подайте сигнал с частотой (9,000 ± 0,001) Гц - на дисплее должно индицироваться значение погрешности (-10,00 ± 8) %. Результаты проверки считаются положительными, если индицируемые значения погрешности находятся в указанных выше диапазонах. | ||||||||||
ТАСВ.411722.012МП |
Пист 7 | |||||||||
Лист |
№ докум. |
Пата |
Проверка параметров сигнала на импульсном выходе Прибора проводить с помощью Государственного эталона единицы электрической мощности ГЭТ 153 путем измерения амплитуды, длительности и частоты следования импульсов на выходе с помощью осциллографа TDS 1012, частотомера 43-63 и резистора С2-23 0.25Вт 10кОм ±5% (Ri), подключенного к проверяемому выходу Прибора. Для проведения измерений Прибор подключается к Установке согласно рисунку А2 приложения А.
Установите испытательный сигнал параметрами, приведенными в таблице 6.3.
Отсчет амплитуды и длительности импульсов производится по экрану осциллографа, подключенного к резистору Ri. Измерение частоты следования импульсов производится с помощью частотомера 43-63.
Результаты проверки считаются положительными, если параметры импульсов на частотном выходе соответствуют требованиям:
-
- частота следования импульсов на выходе пропорциональна измеренному значению активной мощности (Р, Вт) и равна (13,33333 • Р ± 0,5), Гц;
-
- длительностью импульсов не менее 0,5 мкс;
-
- уровень логического нуля Uo < 0,4 В;
-
- уровень логической единицы Ui > 2,9 В.
Для характеристик, у которых нормируются абсолютные погрешности, ЛХ, вычисляются значения погрешностей, по формуле: ЛХ =Х-Хо,
где Хо - заданное значение характеристики,
X- измеренное значение характеристики.
Для характеристик, у которых нормируются относительные погрешности, дХ, вычисляются значения погрешностей, в процентах, по формуле: SX =((Х- Хо)/Хо ) *100.
Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на ПК, подключенном к Прибору и/или к Установке.
6.4.1 Определение относительной погрешности измерений действующего значения напряжения и токаОпределение относительной погрешности измерений среднеквадратического (действующего) значения напряжения переменного тока би и силы переменного тока 5i проводится для каждого из трех каналов измерения напряжения с помощью Государственного эталона единицы электрической мощности ГЭТ 153.

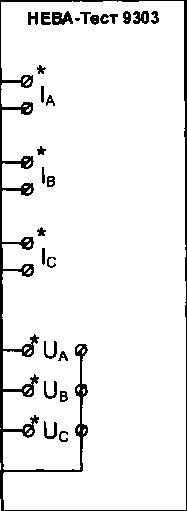

Схема подключения Прибора к государственному эталону мощности приведена на рисунке А2 приложения А.
Пист | ||||||
ТАСВ.411722.012МП |
О | |||||
4зм |
Пист |
№ докум. |
Подп. |
Пата |
о |
Определение погрешностей проводится при значениях параметров испытательных сигналов, указанных в таблицах 6.4.1 и 6.4.2 на частоте 53Гц в соответствии с эксплуатационной документацией на эталон ГЭТ 153. Коэффициент искажения синусоидальности кривой напряжения (Ки) и тока (Ki) источника испытательного сигнала должен быть не более 0,01 %.
Таблица 6.4.1
Значения испытательных сигналов |
Предел допускаемой погрешности Прибора, % |
иф,В |
8и |
600 |
±0,02 |
480 |
±0,02 |
288 |
±0,02 |
120 |
±0,02 |
60 |
±0,02 |
30 |
±0,02 |
24 |
±0,02 |
10 |
±0,02 |
Таблица 6.4.2
Значения испытательных сигналов |
Предел допускаемой погрешности Прибора, % |
1,А |
8i |
120 |
±0,02 |
100 |
±0,02 |
50 |
±0,02 |
25 |
±0,02 |
10 |
±0,02 |
5 |
±0,02 |
2,5 |
±0,02 |
1 |
±0,02 |
0,5 |
±0,02 |
0,25 |
±0,02 |
од |
±0,02 |
0,05 |
±0,02 |
0,025 |
±0,02 |
0,01 |
±0,05 |
0,005 |
±0,05 |
0,002 |
±0,05 |
0,001 |
±0,05 |
Результаты поверки считаются положительными, если значения основных погрешностей би и 6i не превышают значений, приведенных в таблице Б1.
6.4.2 Определение относительной погрешности измерений активной мощностиОпределение относительной погрешности измерений однофазной активной мощности 5р производится с помощью эталона ГЭТ 153 для каждого из трех каналов измерения при параметрах испытательного сигнала (напряжение, ток, коэффициент мощности), указанных в таблице 6.4.2. Схема подключения Прибора к эталону ГЭТ 153 приведена на рисунке АЗ приложения А.
Пист | ||||||
ТАСВ.411722.012МП |
п | |||||
1ЗД |
Пист |
№ докум. |
йата |
У |
Определение относительной погрешности измерений трехфазной активной мощности брз производится по схеме однофазного включения трех каналов измерения (параллельное соединение трех цепей напряжения Прибора и последовательное соединение трех его токовых цепей) при параметрах испытательного сигнала, указанных в таблице 6.4.2. Схема подключения Прибора к эталону ГЭТ 153 приведена на рисунке А2 приложения А. Таблица 6.4.2 | |||||||||||
Значения испытательных сигналов |
Предел допускаемой погрешности Прибора, % | ||||||||||
1,А |
иф,в |
Cos ср | |||||||||
5 |
600 |
1 |
±0,02 | ||||||||
2,5 |
480 |
0,5С |
±0,05 | ||||||||
5 |
480 |
1 |
±0,02 | ||||||||
5 |
480 |
0.5L |
+ 0,05 | ||||||||
0,5 |
220 |
0,5С |
±0,05 | ||||||||
1 |
220 |
1 |
±0,02 | ||||||||
1 |
220 |
0.5L |
±0,05 | ||||||||
0,1 |
220 |
0.5L |
±0,05 | ||||||||
0,5 |
100 |
0,25С |
±0,05 | ||||||||
0,5 |
100 |
0,5С |
±0,05 | ||||||||
1 |
100 |
1 |
±0,02 | ||||||||
0,5 |
100 |
0,5L |
±0,05 | ||||||||
0,5 |
100 |
0,25L |
±0,05 | ||||||||
0,5 |
60 |
0,5С |
±0,05 | ||||||||
6 |
66 |
1 |
±0,02 | ||||||||
2,5 |
60 |
0,5L |
±0,05 | ||||||||
1 |
30 |
0,5С |
±0,05 | ||||||||
1 |
10 |
0,5L |
±0,05 | ||||||||
Результаты поверки считаются положительными, если значение основной погрешности 8р не превышает значений, приведенных в таблице Б1. 6.4.3 Определение относительной погрешности измерений реактивной мощности Определение относительной погрешности измерений однофазной реактивной мощности 8q производится в симметричной трехфазной системе и при отсутствии нелинейных искажений с помощью эталона ГЭТ 153 для каждого из трех каналов измерения при параметрах испытательного сигнала (напряжение, ток, коэффициент мощности sin ср), указанных в таблице 6.4.3. Схема подключения Прибора к эталону ГЭТ 153 приведена на рисунке АЗ приложения А. Таблица 6.4.3 | |||||||||||
Значения испытательных сигналов |
Предел допускаемой погрешности Прибора, % | ||||||||||
1,А |
иф,В |
|Sin <p| |
ф, град | ||||||||
1 |
220 |
1 |
90 |
±0,02 | |||||||
1 |
220 |
0,5 |
30 |
±0,05 | |||||||
0,5 |
220 |
0,2 |
11,5 |
±0,05 | |||||||
0,1 |
24 |
0,5 |
30 |
±0,05 | |||||||
6 |
72 |
1 |
270 |
±0,02 | |||||||
2,5 |
60 |
0,5 |
210 |
±0,05 | |||||||
0,5 |
60 |
0,2 |
191,5 |
±0,05 | |||||||
ТАСВ.411722.012МП |
Пист 10 | ||||||||||
Изм |
Пист |
№ докум. |
- , -П&П. |
йата |
Результаты поверки считаются положительными, если значение основной погрешности Sq не превышает значений, приведенных в таблице Б1.
6.4.4 Определение абсолютной погрешности измерений частотыОпределение абсолютной погрешности измерений частоты переменного тока Аг производится с помощью электронного частотомера 43-63, работающего в режиме "Измерение периода" при параметрах испытательного сигнала, указанных в таблице 6.4.4. Схема подключения Прибора к эталону ГЭТ 153 приведена на рисунке А2 приложения А.
Таблица 6.4.4
Значения испытательных сигналов |
Предел допускаемой погрешности Прибора, Гц | |||
иф,в |
I, А |
Cos ср |
F, Гц | |
220 |
1 |
1,0 |
45,00 |
± 0,001 |
220 |
1 |
1,0 |
50,00 |
± 0,001 |
220 |
1 |
1,0 |
55,00 |
± 0,001 |
220 |
1 |
1,0 |
60,00 |
± 0,001 |
220 |
1 |
1,0 |
65,00 |
± 0,001 |
Погрешность A f рассчитывается по формуле:
Af = 1000/Тэ - fi, Гц
где Тэ- показание электронного частотомера, мс; fi - показание Прибора, Гц.
Результаты поверки считаются положительными, если погрешность Af не превышает пределов допускаемых значений, приведенных в таблице Б1.
6.4.5 Определение абсолютной погрешности измерений фазовых углов между фазными напряжениями и токами первых гармоникОпределение абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы Acpui при нулевом угле проводится на установке УППУ-МЭ 3.1 с помощью безреактивного резистора 1000 Ом (2 включенных параллельно резистора С2-29В 2 Вт 2 кОм ±1 %). Схема подключения Прибора и безреактивного резистора к установке УППУ-МЭ 3.1 приведена на рисунке А4 приложения А.
Установите на выходе установки УППУ-МЭ 3.1 К напряжение 50 В и включите Прибор.
Рассчитайте погрешность измерения угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы (Acpui) при нулевом угле по формуле:
Афш = cpui
где Афи1 - значение угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, измеренное поверяемым Прибором.
Результаты поверки считаются положительными, если полученные значения абсолютной погрешности Дфи! не превышают пределов допускаемых значений, приведенных в таблице Б1.
Пист |
№докум. |
Подл. |
Пата |
ТАСВ.411722.012МП
Пист
6.5 Подтверждение соответствия программного обеспечения Подтверждение соответствия программного обеспечения (ПО) прибора должно выполняться путем контроля идентификационных данных программного обеспечения. Идентификация ПО осуществляется по номеру версии, которая отображается в главном меню внизу сенсорного экрана прибора при включении. Номер версии должен соответствовать номеру версии, указанному в описании типа на Прибор. 7 Оформление результатов поверки Результаты проверок прибора оформляют путем записи в протоколе поверки. Рекомендуемая форма протокола представлен в приложении В. При положительных результатах поверки на формуляр прибора наносится знак поверки и выдается свидетельство о поверке в соответствии с Приказом № 1815 от 20.07.2015г.. Так же знак поверки наносится в виде пломбы на корпус прибора. При отрицательных результатах поверки прибора признается непригодным к применению и на него выписывается извещение о непригодности в соответствии с Приказом № 1815 от 20.07.2015г. с указанием причин. | ||||||
ТАСВ.411722.012МП |
Пист 12 | |||||
4зм |
Пист |
№doxvM. |
Подп. |
йата |
УППУ-МЭ 3.1К
^вых
Fbx
«■
НЕВА-Тест 9303
^вых
Fbx
«1в*
I 0-lco
иАеь

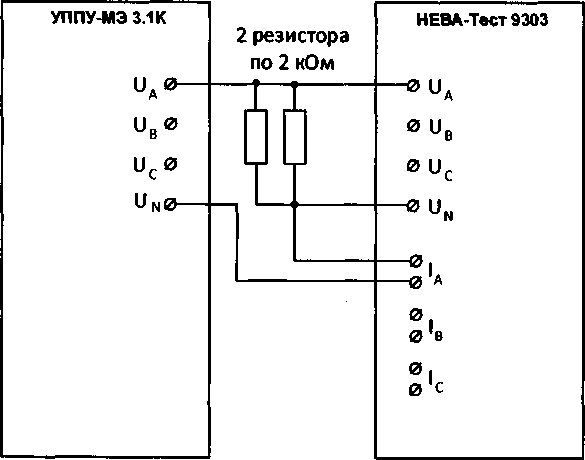

Рисунок А1 - Схема подключения Прибора к Установке УППУ МЭ 3.1К
ТАСВ.411722.012МП |
Пист | |||||
13 | ||||||
Изм |
Лист |
№докш |
Подл. |
Г осударственный эталон единицы электрической мощности ГЭТ153-86
Рисунок А2 - Схема подключения Прибора к ГЭТ153 в ре жиме трехфазной четырехпроводной
сети.
На рисунке показано подключение ГЭТ153 к фазе А - к зажимам "* ~U" и "* ~1” ГЭТ153 подключены зажимы "Ua" и "1а" прибора НЕВА-Тест 9303, соответственно.
Для подключения ГЭТ153 к фазе В необходимо подключить к зажимам "♦ ~U" и "* ~1” ГЭТ153 зажимы "Ub" и "1в" прибора НЕВА-Тест 9303, соответственно.
Для подключения ГЭТ153 к фазе С необходимо подключить к зажимам "♦ ~U" и "* ~1” ГЭТ153 зажимы "Uc" и "1с" прибора НЕВА-Тест 9303, соответственно.
Рисунок АЗ - Схема подключения Прибора к ГЭТ153 в режиме однофазной двухпроводной сети.
Цм |
Лист |
NsdoKVM. |
Подп. |
Лата |
Рисунок А4 - Схема подключения Прибора при определении абсолютной погрешности измерений фазового угла между напряжением и током первой гармоники.
Пист |
№ докум. |
Подп. |
Дата |
Таблица Б1
Измеряемые параметры электрической энергии |
Диапазоны измерений |
Пределы и вид допускаемой погрешности измерений |
Примечание |
1 |
2 |
3 |
4 |
Действующее (среднеквадратическое) значение переменного напряжения, В |
от 10 до 600 |
относительная,% ±0,02 | |
Действующее (среднеквадратическое) значение переменного тока, А |
от 0,001 до 120 |
относительная,% ±0,02 ±0,05 |
0,01 А<1<120А 0,001 А< I <0,01 А |
Частота переменного тока, Гц |
от 45 до 65 |
абсолютная, Гц ±0,001 | |
Фазовый угол между фазными напряжением и током первых гармоник, градус |
от - 180 до + 180 |
абсолютная, градус ±0,05 ±0,10 |
0,01 А< I < 120 А 0,001 А < I <0,01 А |
Коэффициент мощности |
от-1,0 до +1,0 |
абсолютная ±0,002 |
0,01 А<1 < 120 А |
Активная электрическая мощность и энергия, Вт |
от 0,01 до 72000 |
относительная,% ±0,02 ±0,05 |
0,01 А< I < 120 А 0,9 < |cos ф| < 1,0 0,001 А< I <0,01 А либо 0,2 < |cos ф| < 0,9 |
Реактивная электрическая мощность и энергия, вар |
от 0,01 до 72000 |
относительная, % ±0,02 ±0,05 |
0,01 А < I < 120 А 0,9 < |sin ф| < 1,0 0,001 А < I < 0,01 А либо 0,2 < |sin ф| < 0,9 |
Полная электрическая мощность и энергия, В-А |
от 0,01 до 72000 |
относительная,% ±0,02 ±0,05 |
0,01 А< I < 120 А 0,001 А < I < 0,01 А |
Коэффициент п-ой гармонической составляющей напряжения Ки(п) и тока Ki(n), при п от 2 до 59, % |
от 0 до 49,9 |
абсолютная, % ±0,01 относительная,% ±1,0 |
THDu < 1.0 (THDi < 1,0) THDu >1.0 (THDi >1,0) |
Суммарный коэффициент гармонических составляющих напряжения (THDu) и тока (THDi), % |
от 0 до 49,9 |
абсолютная, % ±0,01 относительная,% ±1,0 |
THDu <1.0 (THDi < 1,0) THDu >1.0 (THDi >1,0) |
Лист |
NsdOKVM. |
Подп. |
Qama |
ПРОТОКОЛ (ПЕРВИЧНОЙ) ПОВЕРКИ №
-
1 Поверяемый прибор
Прибора электроизмерительного многофункционального
НЕВА-Тест 9303 зав. № ________ ТАСВ.411722.012 ТУ
Дата изготовления________________ номер версии ПО_____________
месяц, год
-
2 Условия поверки
-
- температура окружающего воздуха, °C
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа (мм рт. ст.)
Поверка проведена по документу ТАСВ.411722.012 МП
-
3 Внешний осмотр
Вывод: Прибор соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012 МП
-
4 Проверка сопротивления изоляции
Результаты измерений: сопротивления изоляции > МОм
Вывод: Прибор соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012 МП
-
5 Проверка функционирования
Прибор функционирует согласно руководству по эксплуатации ТАСВ.411722.012 РЭ.
Вывод: Прибор соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012 МП
-
6 Проверка электрических параметров
-
6.1 Проверка исправности импульсных входов
-
Частотные входы Прибора исправны (неисправны) и обеспечивают (не обеспечивают) возможность определения погрешности счетчиков электроэнергии.
-
6.2 Проверка параметров сигнала на импульсных выходах
Параметры импульсов на частотных выходах соответствуют (не соответствуют) требованиям методики поверки ТАСВ.411722.012.
Вывод: по электрическим параметрам Прибор соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012
-
7 Определение метрологических характеристик
7.1 Результаты определения относительной погрешности измерений среднеквадратического (действующего) значения напряжения переменного тока 8и приведены в таблице В. 1.
Таблица В. 1
Значения испытательного сигнала 11ф, В |
Погрешность прибора |
Предел допускаемой погрешности Прибора 8и, % | |||
Фаза А |
Фаза В |
Фаза С | |||
600 |
±0,02 | ||||
480 |
±0,02 | ||||
288 |
±0,02 | ||||
120 |
±0,02 | ||||
60 |
±0,02 | ||||
30 |
±0,02 | ||||
24 |
±0,02 | ||||
10 |
±0,02 |
Лист | ||||||
ТАСВ.411722.012МП |
4 7 | |||||
Um |
Ош |
NsdoKVM. |
Подп. |
йата |
1! |
-
7.2 Результаты определения относительной погрешности измерений среднеквадратического (действующего) значения силы переменного тока 8i приведены в таблице В.2.
Таблица В.2
Значения испытательного сигнала 1, А |
Погрешность прибора |
Предел допускаемой погрешности Прибора 8|, % | |||
Фаза А |
Фаза В |
Фаза С | |||
120 |
±0,02 | ||||
100 |
±0,02 | ||||
50 |
±0,02 | ||||
25 |
±0,02 | ||||
10 |
±0,02 | ||||
5 |
±0,02 | ||||
2,5 |
±0,02 | ||||
1 |
±0,02 | ||||
0,5 |
±0,02 | ||||
0,25 |
±0,02 | ||||
0,1 |
±0,02 | ||||
0,05 |
±0,02 | ||||
0,025 |
±0,02 | ||||
0,01 |
±0,05 | ||||
0,005 |
±0,05 | ||||
0,002 |
±0,05 | ||||
0,001 |
±0,05 |
-
7.3 Результаты определения относительной погрешности измерений однофазной активной мощности 8р и трехфазной активной мощности 8рз приведены в таблице В.З.
Таблица В.З
Значения испытательных сигналов |
Погрешность прибора, % |
Предел допускаемой погрешности Прибора, % | |||||
1, А |
иф,в |
Cos <р |
8р А |
8р В |
8р С |
8рз | |
5 |
600 |
1 |
±0,02 | ||||
2,5 |
480 |
0,5С |
±0,05 | ||||
5 |
480 |
1 |
±0,02 | ||||
5 |
480 |
0,5L |
±0,05 | ||||
0,5 |
220 |
0,5С |
±0,05 | ||||
1 |
220 |
1 |
±0,02 | ||||
1 |
220 |
0,5L |
±0,05 | ||||
0,1 |
220 |
0,5L |
±0,05 | ||||
0,5 |
100 |
0,25С |
±0,05 | ||||
0,5 |
100 |
0,5С |
±0,05 | ||||
1 |
100 |
1 |
±0,02 | ||||
0,5 |
100 |
0.5L |
±0,05 | ||||
0,5 |
100 |
0.25L |
±0,05 | ||||
0,5 |
60 |
0,5С |
±0,05 | ||||
6 |
66 |
1 |
±0,02 | ||||
2,5 |
60 |
0.5L |
±0,05 | ||||
1 |
30 |
0,5С |
±0,05 | ||||
1 |
10 |
0,5L |
±0,05 |
ТАСВ.411722.012МП |
Пист | |||||
18 | ||||||
43М |
Лист |
NsdoKVM. |
Подп. |
вш |
-
7.4 Результаты определения относительной погрешности измерений однофазной реактивной мощности 8q приведены в таблице В.4.
ТаблицаВ.4
Значения испытательных сигналов |
Погрешность прибора, % |
Предел допускаемой погрешности Прибора, % | ||||||
1, А |
иф,в |
|Sin <р| |
ф, град |
8ц А |
3q В |
5q С | ||
1 |
220 |
1 |
90 |
±0,02 | ||||
1 |
220 |
0,5 |
30 |
±0,05 | ||||
0,5 |
220 |
0,2 |
11,5 |
±0,05 | ||||
0,1 |
24 |
0,5 |
30 |
±0,05 | ||||
6 |
72 |
1 |
270 |
±0,02 | ||||
2,5 |
60 |
0,5 |
210 |
±0,05 | ||||
0,5 |
60 |
0,2 |
191,5 |
±0,05 |
-
7.5 Результаты абсолютной погрешности измерений частоты переменного тока AF приведены в таблице В.5.
Таблица В.5
Значения испытательных сигналов |
Погрешность прибора Af, Гц |
Предел допускаемой погрешности Прибора, Гц | |||
иф,В |
1, А |
Cos ф |
F, Гц | ||
220 |
1 |
1,0 |
45,00 |
± 0,001 | |
220 |
1 |
1,0 |
50,00 |
± 0,001 | |
220 |
1 |
1,0 |
55,00 |
± 0,001 | |
220 |
1 |
1,0 |
60,00 |
± 0,001 | |
220 |
1 |
1,0 |
65,00 |
± 0,001 |
-
7.6 Абсолютная погрешность измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы Acpui при нулевом угле соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012 МП.
Вывод: по метрологическим характеристикам Прибор соответствует (не соответствует) требованиям методики поверки ТАСВ.411722.012 МП
Вывод по результатам поверки: Прибор соответствует (не соответствует) требованиям методики поверки
ТАСВ.411722.012 МП
Дата Подпись поверителя
М.П.
ТАСВ.411722.012МП |
Пист | |||||
19 | ||||||
4зм |
Пист |
№ докум. |
Поди |
Пата |
