Методика поверки «Установки расходомерные УПРМ-С ТЕПЛОКОМ» (МП-161-RA.RU.310556-2018)
Замест
1ИНСКИИ
^-^ХТВЕРЖДАЮ гендиректора пОразвитию 1^ГУП «ВНИИ?» ffl
20/Уг.
УТВЕРЖДАЮ
Заместитель директора
L. /-у •
Й1/' ФГУП «СНИИМ» у__________В.Й>, Кондаков
_ '-'j:'' ~
«26» августа 2019 г.
г. Новосибирск
2019 г.
Настоящая методика поверки распространяется на установки расходомерные УПРМ-С ТЕПЛОКОМ (далее - установки), предназначенные для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема жидкости в потоке и устанавливает методы и средства поверки, а также последовательность операций при поверке.
Установка подлежит:
-
- первичной поверке при вводе в эксплуатацию, а также после ремонта;
-
- периодической поверке в процессе эксплуатации.
Интервал между поверками - один год.
-
1 ОПЕРАЦИИ ПОВЕРКИ
-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
-
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения | |
при первичной поверке |
при периодической поверке | ||
Внешний осмотр |
6.1 |
да |
да |
Идентификация программного обеспечения |
6.2 |
да |
да |
Опробование |
6.3 |
да |
да |
Проверка герметичности |
6.4 |
да |
да |
Проверка сопротивления изоляции |
6.5 |
да |
нет |
Проверка диапазона воспроизведения значений расхода и отклонения установившегося значения расхода от заданного |
6.6 |
да |
да |
Проверка нестабильности воспроизведения расхода |
6.7 |
да |
да |
Проверка погрешности измерений температуры и давления измеряемой среды |
6.8 |
да |
да |
Проверка погрешности канала измерений времени налива в измерительную емкость |
6.9 |
да |
да |
Проверка характеристик перекидного устройства |
6.10 |
да |
да |
Проверка относительной погрешности измерений времени и накопления целого количества периодов импульсов входной частоты |
6.11 |
да |
да |
Проверка приведенной погрешности передачи показаний проверяемых средств измерений с унифицированным аналоговым сигналом силы постоянного тока |
6.12 |
да |
да |
Проверка относительной погрешности измерений массы, массового расхода, объема, объемного расхода при весовом методе |
6.13 |
да |
да |
Проверка относительной погрешности измерений объемного расхода и объема при поверке методом непосредственного сличения |
6.14 |
да |
да |
-
1.2 При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.
-
2 СРЕДСТВА ПОВЕРКИ
2.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки
Наименование |
Требуемые основные технические характеристики средств поверки |
Пункт методики поверки |
Мегаомметр М4100/3 |
Диапазон от 1 до 1000 МОм, рабочее напряжение до 500 В, класс 1 |
6.5 |
Частотомер электронно-счетный 43-64 |
Диапазон измерений: от 0,005 Гц до 1500 МГц; т (1 10’8- 2 104) с интервалы времени: от 20 нс до 2-104с; ПГ ± 5-10‘7отн.ед. Разрешающая способность 1 нс |
6.9, 6.10, 6.11 |
Генератор сигналов произвольной формы 33522А |
Диапазон от 1 мкГц до 30 МГц ПГ±2 • Ю^с от 8,4 нс до 1 мкс Выброс < 2 % |
6.11 |
Калибратор токовой петли Fluke 707 |
Диапазон воспроизведения значений тока с нормированной погрешностью (4-20) мА, предел абсолютной погрешности Ai = ± (0,00015 • I + 0,002) мА, где I - воспроизводимое калибратором значение силы постоянного тока, мА |
6.12 |
Вторичный эталон в соответствии с частью 1 государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Госстандарта от 07.02.2018 №256 |
Диапазон воспроизведения объемного и массового расходов жидкости в соответствии с диапазоном измерений модификации установки. Доверительные границы суммарной погрешности эталона ±0,055 %. СКО результатов измерений эталонов сравнения 0,006 %, НСП результатов измерений эталонов сравнения ±0,006 % |
6.13 |
-
2.2 При проведении поверки весов электронных специального назначения ВСН и весов лабораторных электронных ВП, входящих в состав установки и поверяемых отдельно, применяют средства поверки, указанные в документах на методики поверки весов - эталонные гири 2-го, 3-го разряда в соответствии с ГОСТ 8.021-2015.
-
2.3 Все применяемые средства измерений должны быть поверены, а эталоны аттестованы в установленном порядке.
-
2.4 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик установок с требуемой точностью.
-
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
-
3.1 При проведении поверки должны соблюдаться требования:
-
-
- правил техники безопасности при эксплуатации электроустановок потребителей;
-
- правил безопасности при эксплуатации средств поверки, приведенных в их эксплуатационной документации;
-
- инструкций по охране труда, действующих на объекте.
-
3.2 К проведению поверки допускаются лица, имеющие группу по электробезопасности не ниже III, удостоверение на право работы на электроустановках до 1000 В и изучившие настоящую методику поверки и руководство по эксплуатации установки.
-
4 УСЛОВИЯ ПОВЕРКИ
-
4.1 При проведении поверки должны быть соблюдены следующие условия:
-
4.2 Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:
-
- температура,0 С
-
- давление, МПа,
Окружающая среда - воздух с параметрами
-
- температура окружающего воздуха, 0 С
-
- относительная влажность воздуха, %
-
- атмосферное давление, кПа
от плюс 10 до плюс 30; от 0,01 до 0,3
от плюс 15 до плюс 25; от 30 до 80;
от 84 до 106,7.
-
-
5 ПОДГОТОВКА К ПОВЕРКЕ
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2.
-
5.3 Проверить наличие действующего свидетельства об аттестации эталона, а также действующих свидетельств или отметок о поверке на средства измерения, перечисленные в таблице 2.
-
5.4 Подготовить поверяемую установку и средства поверки к работе в соответствии с требованиями их эксплуатационной документации.
-
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1 Внешний осмотр
-
При проведении внешнего осмотра устанавливают соответствие установки следующим требованиям:
-
- состав, маркировка и комплектность установки должны соответствовать эксплуатационной документации;
-
- отсутствие механических повреждений, целостность кабелей электропитания и линий связи.
-
6.2 Идентификация программного обеспечения
-
6.2.1 В домашний каталог программного обеспечения установки (далее - ПО SIMR) автоматизированного рабочего места (АРМ) скопировать утилиту для проверки значения хэш-функции MD5.
-
6.2.2 Выполнить вычисление значения хэш-функции MD5 контролирующей утилиты ПО SIMR. При использовании утилиты «md5deep» для этого в окне командного интерпретатора операционной системы1 выполнить команду «md5deep SIMRControlUtil.jar» и наблюдают на экране выходную информацию, содержащую в первом поле значение хэш-функции, затем символ * и имя проверяемого файла, например «e02cb7eblfbbabb8da5bc35600cfabba * SIMRControlUtil.jar».
-
6.2.3 Сравнить полученное значение хэш-функции с контрольным значением «e02cb7eblfbbabb8da5bc35600cfabba». Если значения не совпадают, поверку приостановить до переустановки программного обеспечения установки или прекратить с отрицательным результатом, если программное обеспечение уже было переустановлено с дистрибутивного носителя.
-
6.2.4 Запустить на выполнение контролирующую утилиту ПО SIMR и наблюдать появление на экране АРМ окна утилиты со значениями хэш-функции MD5 метрологически значимых модулей ПО SIMR: основного модуля «SIMR.jar», метрологического модуля «Метрология.х15» и контролирующей утилиты «SIMRControlUtil.jar».
-
6.2.5 Сравнить выведенные на экран значения хэш-функции с контрольными значениями
-
«412785289669b505c66e6cbc9d2c82a9» для метрологического модуля,
«e02cb7eblfbbabb8da5bc35600cfabba» для контролирующей утилиты, для основного модуля -с соответствующим значением, указанным в паспорте установки. Если значения не совпадают, поверку приостановить до переустановки программного обеспечения установки или прекратить с отрицательным результатом, если программное обеспечение уже было переустановлено с дистрибутивного носителя.
-
6.2.6 Результаты идентификации программного обеспечения считаются удовлетворительными, если полученные экспериментально значения хэш-функции MD5 для метрологически значимых модулей ПО SIMR совпадают с контрольными значениями.
-
6.3 Опробование
-
6.3.1 При опробовании определяют работоспособность установки и ее составных частей в соответствии с эксплуатационной документацией на установку.
-
6.3.2 Опробование установки проводят путем увеличения или уменьшения расхода измеряемой среды в пределах диапазоне измерений.
-
6.3.3 Результаты опробования считаются удовлетворительными, если при увеличении или уменьшении расхода показания установки меняются соответствующим образом, отсутствуют подтекания воды на сварных швах и фланцевых соединениях трубопроводов.
-
-
6.4 Проверка герметичности
-
6.4.1 Проверку герметичности установки проводить в следующем порядке:
-
6.4.1.1 С помощью вставок (отрезки трубы с присоединительными фланцами), собрать на измерительном столе линию циркуляции воды.
-
6.4.1.2 Произвести подготовку установки к работе и заполнение его водой в соответствии с руководством по эксплуатации.
-
6.4.1.3 Включить насос, создать циркуляцию и удалить воздух.
-
6.4.1.4 Закрыть выходные вентиля и заслонки. Участок должен находиться под давлением не более 0,3 МПа при работающем насосе не менее одной минуты.
-
6.4.1.5 Закрыть входной вентиль и отключить насос.
-
6.4.1.6 Контроль давления осуществлять по манометру из состава установки.
-
-
6.4.2 Результаты проверки герметичности считают удовлетворительными, если не обнаружено следов протечек воды в резьбовых и фланцевых соединениях установки и не наблюдается падения давления в течение последующих десяти минут после отключения насоса.
-
-
6.5 Проверка сопротивления изоляции
-
6.5.1 Проверку электрического сопротивления изоляции проводить мегаомметром с номинальным напряжением 500 В при отключенной от питающей сети установке.
-
6.5.2 Выводы соединителя "220 В" от весов и перекидных устройств соединить между собой, мегомметр подключить между замкнутыми выводами соединителя "220 В" и зажимом защитного заземления "-L", показания, определяющие сопротивление изоляции следует отсчитывать по истечению 1 мин после подачи напряжения, когда показания мегомметра установятся.
-
6.5.3 Результаты проверки считать удовлетворительными, если электрическое сопротивление изоляции не менее 10 МОм.
-
-
6.6 Проверка диапазона воспроизведения значений расхода и отклонения установившегося значения расхода от заданного.
-
6.6.1 Проверку диапазона воспроизведения и отклонения установившегося значения расхода от заданного проводить по показаниям эталонных расходомеров, входящих в состав установки.
-
6.6.2 Проверку диапазона воспроизведения значений расхода и отклонения установившегося значения расхода от заданного проводить для каждого измерительного стола при двух значениях расхода, соответствующих минимальному и максимальному значению.
-
6.6.3 При проверке на измерительном столе должны быть установлены вставки с максимальным внутренним диаметром, имитирующие поверяемые средства измерений.
-
6.6.4 Проверку для каждого измерительного стола проводить в следующем порядке:
-
6.6.4.1 Подготовить рабочий стол к работе.
-
6.6.4.2 Задать значение расхода, соответствующее минимальному значению.
-
6.6.4.3 Зафиксировать значение расхода по показаниям расходомера, входящего в состав установки.
-
6.6.4.4 Задать значение расхода, соответствующее максимальному значению.
-
6.6.4.5 Зафиксировать значение расхода по показаниям расходомера, входящего в состав установки.
-
6.6.4.6 Вычислить отклонения установившегося значения расхода от заданного, %, для минимального и максимального расхода по формуле:
-
^=^•100 (1)
где:
Gn - значения расхода по показаниям расходомера, входящего в состав установки, м3/ч
Gh - значения расхода, установленные перед началом измерений, м3/ч
-
6.6.5 Результаты проверки считать удовлетворительными, если:
значение воспроизведенного минимального расхода не превышает, а значение максимального расхода не менее значений, указанных в таблице 3;
отклонение установившегося значения расхода от заданного находится в пределах ± 10 % от заданного значения расхода.
Таблица 3 - Диапазоны расходов
Модификация |
Диапазон расходов, м3/ч |
УПРМ-С-50 |
от 0,005 до 36 |
УПРМ-С-100 |
от 0,005 до 150 |
УПРМ-С-150 |
от 0,005 до 360 |
-
6.7 Проверка нестабильности воспроизведения расхода
-
6.7.1 Проверку нестабильности воспроизведения расхода производить с помощью эталонных расходомеров, входящих в состав установки.
-
6.7.2 Задать не менее трех расходов из диапазона измерений каждого расходомера и на каждом расходе через равные промежутки времени зафиксировать не менее 11 показаний расходомера, входящего в состав установки. Время измерений должно быть не менее 10 с.
-
6.7.3 По полученным данным определить среднее значение расхода для каждой точки диапазона расхода по формуле:
-
(2)
где п - количество измерений
Qi- показания расходомера при i-ом измерении;
-
6.7.4 Вычислить среднеквадратическое отклонение для каждой точки диапазона расхода по формуле:
£(0-0
/=1
30=1—---
\ (»-1)
(3)
-
6.7.5 На каждом из расходов вычислить нестабильность воспроизведения расхода, %, по формуле:
8- =^S-100
0 Q
(4)
-
6.7.6 Результат проверки считать удовлетворительным, если нестабильность воспроизведения расхода не более 0,5 %.
-
6.8 Проверка погрешности измерений температуры и давления измеряемой среды
-
6.8.1 Проверить наличие действующих результатов поверки в виде свидетельств о поверке или отметок о поверке в паспорте на средства измерений температуры и давления из состава установки.
-
6.8.2 Метрологические характеристики средств измерений температуры и давления принимают равными значениям, приведенным в их эксплуатационной документации при наличии на них действующих результатов поверки.
-
6.8.3 Результаты проверки считать удовлетворительными, если:
-
диапазон измерений манометра не менее диапазона измерений от 0,01 до 0,3 МПа
-
- приведенная к верхнему пределу измерений погрешность измерений манометра не более ±1,0 %;
-
- диапазон измерений термометра не менее диапазона измерений от 5 до 45 °C;
-
- абсолютная погрешность измерений термометра не более ±0,5 °C.
-
6.9 Проверка погрешности канала измерений времени налива воды в измерительную емкость
-
6.9.1 Проверка погрешности канала измерений времени налива воды в измерительную емкость производить без подачи жидкости путем определения относительной погрешности измерения таймером-измерителем контроллера перекидного устройства времени нахождения перекидного устройства в положении налива воды в измерительную емкость, соответствующего 10, 100 и 1000 с.
-
MII-161-RA.RU.310556-2018
-
6.9.2 Определение погрешности производить в следующем порядке:
-
6.9.2.1 Подключить измерительный кабель к гнездам на правой боковой панели блока управления системы измерения расхода.
-
6.9.2.2 Другой конец кабеля подключить на вход В измерителя интервалов времени частотомера и установить режим работы частотомера «совместный».
-
6.9.2.3 Аттенюаторы уровня запуска для каналов В и Г установить в положение 3.
-
6.9.2.4 Переключатели запуска и останова счета установить: на входе В - по «фронту», на входе Г по «спаду» импульса.
-
6.9.2.5 Множитель времени счета устанавливается в положение IpS. Переключатель рода работы в положение В-Г.
-
6.9.2.6 На панели частотомера установить ручной режим и установить перекидное устройство на время налива, соответствующее 10 с.
-
6.9.2.7 После остановки системы измерения расхода определить по показаниям частотомера фактическое время налива в секундах.
-
6.9.2.8 Повторить операции для время налива 100 и 1000 с.
-
6.9.2.9 Вычислить значение относительных погрешностей при измерении времени налива (<5г), %, по формуле:
-
где:
Тч - время налива, измеренное частотомером, с;
Тк - время налива, измеренное контроллером перекидного устройства, с.
-
6.9.3 Результаты проверки считать удовлетворительными, если значения относительной погрешности измерений времени налива в измерительную емкость находятся в пределах ±0,005 %.
-
6.10 Проверка характеристик перекидного устройства
-
6.10.1 Определение погрешности перекидного устройства от разновременности срабатывания производить для каждой весовой емкости.
-
6.10.2 Подключить частотомер, установленный в режим измерения интервалов времени, к синхронизирующим выходам перекидного устройства.
-
6.10.3 С помощью перекидного устройства набрать весовую емкость до 90 % ее вместимости короткими циклами (длительность цикла 1 с) с таким расчетом, чтобы количество циклов (порций жидкости) было не менее 20 (для этого подбирают соответствующий расход жидкости).
-
6.10.4 Не изменяя расхода жидкости, с помощью перекидного устройства набрать соответствующую весовую емкость до 90 % ее вместимости за время равное сумме времен коротких циклов.
-
6.10.5 Разность времен хода перекидного устройства для каждого сопла вычислить по формуле:
-
где:
(6)
п - количество порций жидкости;
Т - время стандартного (длинного) цикла наполнения весовой емкости, с;
п
-
- суммарное время порционного набора, с;
-
- суммарная масса порционного набора, кг;
то - начальное значение массы перед выполнением длинного цикла измерения, кг;
mi - значение массы, считанное с весов после выполнения длинного цикла измерения,
кг.
-
6.10.6 Результаты проверки считать удовлетворительными, если разность времен хода перекидного устройства находится в пределах ± 0,002 с.
-
6.11 Проверка относительной погрешности измерений времени и накопления целого количества периодов импульсов входной частоты.
-
6.11.1 Проверку относительной погрешности измерений времени и накопления целого количества периодов импульсов входной частоты установки проводят путем проверки погрешности измерений времени и накопления целого количества периодов импульсов входной частоты измерительным каналом МЧСИ (многоканальный частотомер счетчик импульсов).
-
6.11.2 Относительную погрешность при измерении времени и накопления целого количества периодов импульсов входной частоты определять путем измерения периода установленной частоты с выхода тестового генератора, поданной одновременно на все входы измерительных каналов МЧСИ и вход частотомера.
-
6.11.3 Относительную погрешность при измерении времени и накопления целого количества периодов импульсов входной частоты определять для значений частоты 0,1; 1,0; 10,100 и 1000 Гц в следующем порядке:
-
6.11.3.1 Установить следующие параметры тестового генератора:
-
-
-
- низкое значение напряжения в пределах минус 24 до 0,1 В;
-
- верхнее значение напряжения в пределах 3,5 до 24 В;
-
- длительность импульса не менее 0,00005с.
-
6.11.3.2 Задать частоту следования импульсов с выхода тестового генератора 0,1 Гц.
-
6.11.3.3 Задать в окне программы SIMR время счёта для проверяемого измерительного канала равным 100 с.
-
6.11.3.4 Частотомером производить измерение периода следования импульсов (Т).
-
6.11.3.5 Повторить операции для частот 1,0; 10, 100 и 1000 Гц, задавая соответствующие времена счёта 100, 10, 10 и 10 с.
-
6.11.3.6 Вычислить относительную погрешность при измерении интервала времени счета импульсов (5t) по формуле:
tk~(TxN) TxN
•100
(7)
где:
N - количество импульсов зафиксированным соответствующим измерительным
каналом;
tk - время счета количества импульсов соответствующим измерительным каналом;
Т— период установленной частоты, определенный с помощью частотомера.
6.11.4 Результаты проверки относительной погрешности измерений времени и накопления целого количества периодов импульсов входной частоты считать удовлетворительными, если погрешность для всех значений частоты находится в пределах ± 0,005 %.
-
6.12 Проверка приведенной погрешности передачи показаний проверяемых средств измерений с унифицированным аналоговых! сигналом силы постоянного тока.
-
6.12.1 Проверку приведенной к диапазону измерений погрешности передачи показаний проверяемых средств измерений с унифицированным аналоговым сигналом силы постоянного тока производить для каждого токового входа установки в следующем порядке:
-
6.12.1.1 Задать для токового входа следующие значение передаточной характеристики:
-
-
-
- 4 мА соответствуют отсутствию расходу на установке;
-
- 20 мА соответствуют максимальному расходу.
-
6.12.1.2 Установить на калибраторе токовой петли значение тока (4 ± 0,05) мА.
-
6.12.1.3 Через время, достаточное для установления показаний зафиксировать показания расхода на установке.
-
6.12.1.4 Повторить операции для значений тока (8 ± 0,05), (12 ± 0,05), (16 ± 0,05) и (20 ± 0,05) мА.
-
6.12.1.5 Вычислить приведенную погрешность передачи показаний проверяемых средств измерений с токовым выходом для всех значений тока по формуле:
•100
(8)
где:
Gn - значение расхода по показаниям установки, м3/ч;
G.w - максимальное значение расхода, м3/ч;
Gp - расчетное значение расхода по заданным значениям тока (I, мА), вычисленное по формуле:
(7-4)
16
(9)
-
6.12.2 Результаты проверки считать удовлетворительными, если приведенная к погрешность находится в пределах ±0,3 %.
-
6.13 Проверка относительной погрешности измерений массы, массового расхода, объема, объемного расхода при весовом методе.
-
6.13.1 Проверка относительной погрешности измерений массы, массового расхода, объема, объемного расхода при весовом методе проводят одним из двух методов:
-
- с применением эталонов и средств измерений, заимствованных из других поверочных схем;
МП-161 -RA.RU.310556-2018
- с применением эталонов сравнения, входящих в состав вторичных эталонов единиц массы и объема жидкости в потоке, массового и объемного расхода жидкости.
-
6.13.2 Проверку относительной погрешности измерений массы, массового расхода, объема, объемного расхода при весовом методе с применением эталонов и средств измерений, заимствованных из других поверочных схем проводят в следующем порядке:
-
6.13.2.1 Проверить наличие действующих результатов поверки в виде свидетельств о поверке или отметок о поверке в паспорте на все весы, входящие в состав установки.
-
6.13.2.2 Метрологические характеристики весов принять равными значениям, приведенным в их эксплуатационной документации при наличии на них действующих результатов поверки.
-
6.13.2.3 Расчет погрешности выполнить для каждого весового устройства при двух значениях погрешности соответствующей 1/3 от наибольшего предела взвешивания весов и 2/3 от наибольшего предела взвешивания весов.
-
6.13.2.4 Относительную погрешность установки при измерении массы при весовом методе вычислить по формуле:
-
=1,ь 7^+^ (Ю)
где 5В - относительная погрешность весов, %;
5т - относительная погрешность времени срабатывания перекидного устройства, %, вычисленная по формуле:
(П)
где
Апер - разность времен хода перекидного устройства, с
Тмин - наименьшее время наполнения весовой емкости при максимальном расходе, с;
-
6.13.2.5 Относительную погрешность измерений массового расхода при весовом методе измерений вычислить по формуле:
=1,1-Л/^ + ^+‘?г (12)
где относительная погрешность весов, %;
8т- относительная погрешность времени срабатывания перекидного устройства, %;
8г- относительная погрешность измерений времени налива в измерительную емкость, %
-
6.13.2.6 Относительную погрешность измерений объема жидкости, при весовом методе измерений, вычислить по формуле:
<У„=Ц.7<У,2+^+^ (13)
где 5В - относительная погрешность весов, %;
5Т - относительная погрешность времени срабатывания перекидного устройства, %;
5Р - относительная погрешность определения плотности воды равная 0,02 %.
-
6.13.2.7 Относительную погрешность измерений объемного расхода жидкости, при весовом методе измерений, вычислить по формуле:
(14)
где 8в- относительная погрешность весов, %;
8т- относительная погрешность времени срабатывания перекидного устройства, %; 8Р - относительная погрешность определения плотности воды равная 0,02 %.
МП-161 -RA.RU.310556-2018
Зт- относительная погрешность измерении времени налива в измерительную емкость, %
-
6.13.2.8 Результаты проверки считать удовлетворительными, если относительная погрешность измерений массы, массового расхода, объема, объемного расхода при весовом методе находится в пределах:
±0,095 %, при наполнении весовой емкости водой за цикл измерения от 1/3 до 2/3 верхнего предела взвешивания весов
±0,06 % при наполнении весовой емкости водой за цикл измерения более чем на 2/3 максимального предела взвешивания весов.
-
6.13.3 Проверка относительной погрешности измерений массы, массового расхода, объема, объемного расхода при весовом методе с применением эталонов сравнения, входящих в состав вторичных эталонов единиц массы и объема жидкости в потоке, массового и объемного расхода жидкости.
-
6.13.4 При проведении проверки проверка погрешности канала измерений времени налива в измерительную емкость (п. 6.9) и проверка характеристик перекидного устройства (п. 6.10) не проводятся.
-
6.13.5 Проверку проводят в следующем порядке:
-
6.13.5.1 На измерительный участок поверяемой установки устанавливают эталон сравнения из состава вторичного эталона.
-
6.13.5.2 Устанавливают первый поверочный расход, равный минимальному расходу, указанному в таблице 3 на соответствующую модификацию установки.
-
6.13.5.3 Проводят трехкратное измерение массы (тп), объема (Ид), массового (Ga//7) и объемного (G/?) расходов жидкости эталонным расходомером поверяемой установки и эталоном сравнения (тэ, Уэ, вмэ и Gd) в соответствии с руководством по эксплуатации установки при наполнении весовой емкости водой за цикл измерения от 1/3 до 2/3 верхнего предела взвешивания весов.
-
6.13.5.4 Для каждого из трех измерений определяют относительную погрешность измерений массы (dm), объема (<5г), массового (дем) и объемного (&) по формулам:
mn - тэ
100 %
-
Уп “ К
8V = -2——- 100 %
*3
8gm = —— ЮО %
Gn —
3G = -2—--- 100 %
-
6.13.5.5 Повторяют п. п. 6.13.5.2 - 6.13.5.4 для значений расхода соответствующих 25%, 50% и 80% максимального расхода, указанного в таблице 3.
-
6.13.5.6 Проводят трехкратное измерение массы (тп), объема (Vri), массового (Gmit) и объемного (Gn) расходов жидкости эталонным расходомером поверяемой установки (и), и эталоном сравнения (тэ, Уэ, Gmo и G3) в соответствии с руководством по эксплуатации установки при наполнении весовой емкости водой за цикл измерения более чем на 2/3
максимального предела взвешивания весов для значений расхода соответствующих минимальному и 25%, 50%; 80% максимального расхода, указанного в таблице 3.
-
6.13.5.7 Результаты проверки считать удовлетворительными, если относительная погрешность измерений массы, массового расхода, объема, объемного расхода при весовом методе находится в пределах:
±0,1 %, при наполнении весовой емкости водой за цикл измерения от 1/3 до 2/3 верхнего предела взвешивания весов
±0,06 % при наполнении весовой емкости водой за цикл измерения более чем на 2/3 максимального предела взвешивания весов.
-
6.14 Проверка относительной погрешности измерений объемного расхода и объема при поверке методом непосредственного сличения.
-
6.14.1 Определение относительной погрешности установки при измерении объема жидкости при использовании эталонных расходомеров производить весовым методом.
-
6.14.2 Подготовить установку к работе в соответствии с руководством по эксплуатации.
-
6.14.3 Количество измерений на каждом расходе должно быть не менее трех. Для каждого расходомера на установке задать значения расхода 0,lQmax, 0,5Qmax, Qmax (м3/ч) от диапазона измерения расходомера. Наливаемая масса воды должна быть не менее 2/3 от наибольшего предела взвешивания.
-
6.14.4 При проведении измерений на каждом расходе фиксировать:
-
-
- показания весоизмерительного устройства Му, кг;
-
- температуру жидкости в измерительном участке, ty, °C;
-
- давление жидкости в измерительном участке, Ру, МПа;
-
- количество импульсов поступающих с соответствующего расходомера N, имп.;
-
- время измерений, Ту, с
-
6.14.5 Показания объема жидкости по расходомеру рассчитать по формуле:
где: Кр - коэффициент расходомера (имп/дм3), берется из эксплуатационной документации; Ny - количество импульсов с расходомера на i-ом расходе и j-ом измерении.
-
6.14.6 Объемные расход по показаниям расходомера рассчитать по формуле:
-
6.14.7 Объем жидкости, поступившей в весовой бак, рассчитать по формуле:
где: ру - плотность жидкости, рассчитанная по ГСССД МР 147-2008 для измеренных температуры ty, °C, и давления жидкости Ру, МПа;
Kv - коэффициент коррекции для учета выталкивающей силы воздуха, который равен 1,00106.
-
6.14.8 Объемный расход по показаниям весоизмерительного устройства рассчитать по
формуле:
-
6.14.9 Относительную погрешность измерений объема при поверке методом непосредственного сличения рассчитать по формуле:
-
6.14.10 Относительную погрешность измерений объемного расхода при поверке методом непосредственного сличения рассчитать по формуле:
GiiP~Gu
GM
/
^1'С, ~
к
-
6.14.11 Результат проверки считать удовлетворительным, если относительная погрешность измерений объема и объемного расхода при поверке методом непосредственного сличения находится в пределах ±0,25 %.
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
7.1 Результаты поверки оформляют протоколом произвольной формы.
-
7.2 Положительные результаты поверки установки оформляют свидетельством о поверке в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г., к которому прилагают протокол поверки. Знак поверки наносится на свидетельство о поверке и пломбы, в соответствии со схемой пломбировки от несанкционированного доступа на фланцевых соединениях мест установки средств измерений массового и/или объемного расходов, массы и/или объема жидкости в потоке установки в соответствии с рисунком 1.

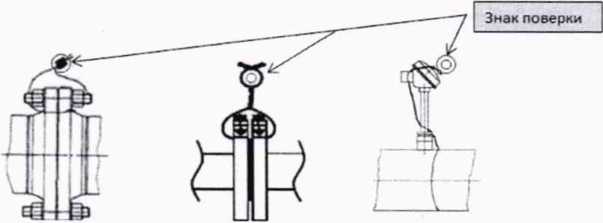

Рисунок 1 - Схема пломбировки от несанкционированного доступа и места нанесения знака поверки на фланцевые соединения мест установки средств измерений массового и/или объемного расходов, массы и/или объема жидкости в потоке установки
-
7.3 Результаты поверки считаются отрицательными, если при проведении поверки установлено несоответствие хотя бы по одному из пунктов настоящей методики.
-
7.4 Отрицательные результаты поверки оформляются выдачей извещения о непригодности с указанием причин в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г.
Начальник отдела ФГУП «СНИИМ»
.ашов
14
Командный интерпретатор операционной системы семейства Microsoft Windows может быть вызван встроенной командой «cmd», которую можно ввести, например, в пункте «Выполнить» меню «Пуск».
