№1486 от 27.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 98942
О внесении изменений в описание типа на приборы для измерения линейного перемещения ВК-306
Приказы по основной деятельности по агентству Вн. Приказ № 1486 от 27.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
Т1 июня 2019 г.
№ 1486
Москва
О внесении изменений в описание типа на приборы для измерения линейного перемещения ВК-306
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ВиКонт» б/д №130 приказываю:
-
1. Внести изменения в описание типа на приборы для измерения линейного перемещения ВК-306, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56322-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. ________
С1Я Д! НИС о Ct ^ШФИКДИ СП
Сертификат 0OE1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» июня 2019 г. № 1486
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения линейного перемещения ВК-306
Назначение средства измеренийПриборы для измерения линейного перемещения ВК-306 (далее - приборы ВК-306) предназначены для измерения относительного линейного перемещения металлических токопроводящих частей промышленного оборудования.
Описание средства измеренийПринцип действия приборов ВК-306 основан на определении относительного линейного перемещения токопроводящих объектов по изменению значения вихревых токов, которые возбуждаются и измеряются датчиком прибора ВК-306. Измеренное значение преобразуется в токовый выходной сигнал согласующим усилителем. Приборы ВК-306 имеют индивидуальную градуировочную характеристику, приведенную в паспорте.
Приборы ВК-306 состоят из датчика, согласующего усилителя и блока вторичного (последний только для ВК-306ОСД.01, ВК-306ТРД). В датчике размещены передающая и приемная катушки. Согласующий усилитель может быть встроенным в датчик или выполнен в виде отдельного устройства. Преобразование перемещения в токовый выходной сигнал обеспечивает датчик с согласующим усилителем. Блок вторичный (при наличии) обеспечивает питание, вывод на дисплей измеренных значений, формирование аналоговых токовых выходных сигналов и дискретных сигналов превышения заданных уставок.
Приборы ВК-306 имеют семь модификаций (моделей): ВК-306ОСД.01, ВК-306ТРД, ВК-316ОС, ВК-316ОС-100, ВК-316ОС.01, ВК-316ОС.04, ВК-316ТР, различающихся диапазонами измерений, погрешностями и плоскостями измерений перемещений. Модель ВК-316ОС.04 имеет несколько исполнений: ВК-316ОС.04-08, ВК-316ОС.04-10, ВК-316ОС.04-16, ВК-316ОС.04-20, которые отличаются диаметром датчика. Модели ВК-306ОСД.01, ВК-306ТРД отличаются наличием блоков вторичных. Приборы ВК-306 (кроме ВК-316ТР и ВК-306ТРД) могут использоваться для измерения относительной вибрации в диапазоне частот от постоянного тока до 500 Гц.

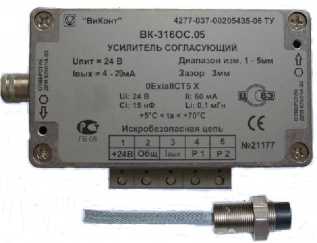

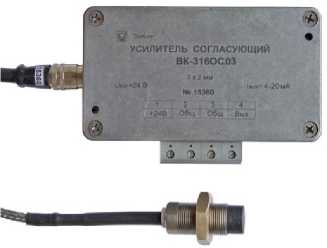

Общий вид приборов для измерения линейного перемещения ВК-306ОСД.01 представлен на рисунке 1. Общий вид приборов для измерения линейного перемещения ВК-306ТРД, ВК-316ОС, ВК-316ОС-100, ВК-316ТР, ВК-316ОС.01, ВК-316ОС.04 представлен на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

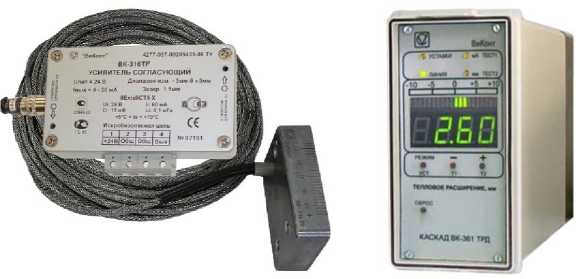

Рисунок 1 - Общий вид приборов для измерения линейного перемещения ВК-306ОСД.01
ВК-306ОСД.01
ВК-306ТРД
ВК-316ОС, ВК-316ОС-100

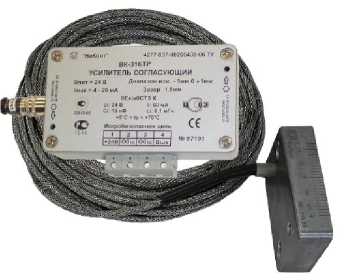

ВК-316ТР

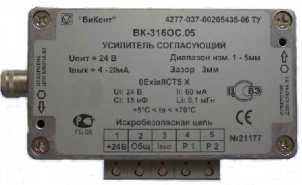

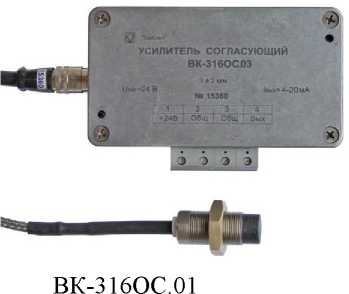

Рисунок 2 - Общий вид приборов для измерения линейного перемещения ВК-306ТРД, ВК-316ОС, ВК-316ОС-100, ВК-316ТР, ВК-316ОС.01, ВК-316ОС.04
ВК-316ОС.04
ВК-316ТР.01 Согласующий
усилитель
Блок вторичный

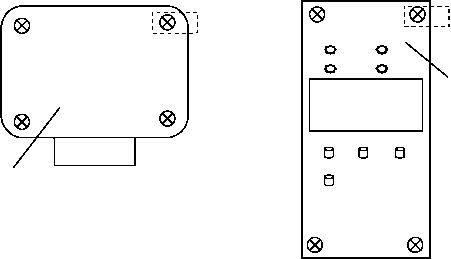

Рисунок 3 - Схема пломбировки от несанкционированного доступа
В состав блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:
- вычисление и цифровую индикацию относительного линейного перемещения;
- формирование дискретных сигналов управления при превышении предупредительных и аварийных значений уставок линейного перемещения.
ПО устанавливается на микроконтроллер с помощью специализированного технологического оборудования при изготовлении блока вторичного.
Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VC361OSD |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.14 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения микроконтроллеров блоков вторичных моделей ВК-306ОСД.01 и ВК-306ТРД от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические и основные технические характеристики регистраторов моделей ВК-306ОСД.01 и ВК-306ТРД
|
Наименование характеристики |
Значение характеристики для модели | |
|
ВК-306ОСД.01 |
ВК-306ТРД | |
|
Диапазон измерения относительного линейного перемещения, мм |
±2 |
±5 |
|
Пределы основной абсолютной погрешности измерения, мм |
±0,12 |
±0,3 |
|
Установочный зазор (начальный), мм |
3,0±0,1 |
1,5±0,1 |
|
Диапазон изменения выходного сигнала по выходам постоянного тока блоков вторичных, мА, для диапазонов тока: | ||
|
- от 0 до 5 мА |
2,5±2,5 | |
|
- от 4 до 20 мА |
12±8 | |
|
Количество уставок сигнализации, шт. |
4 | |
|
Уровни уставок сигнализации |
регулируемые в диапазоне измерения | |
|
Время установления рабочего режима, мин, | ||
|
не более |
15 | |
|
Напряжение питания, В |
220±22 (50±1) Гц | |
|
Ток потребления блока вторичного (без | ||
|
преобразователя), мА, не более |
50 | |
|
Длина линии связи между согласующим усилителем и блоком вторичным, м, не | ||
|
более |
1000 (при сопротивлении < 250 Ом) | |
|
Нормальные условия измерений: | ||
|
- температура окружающей среды, °С; |
20+5 | |
|
- относительная влажность, % |
до 80 при 25 °С | |
|
Наименование характеристики |
Значение характеристики для модели | |
|
ВК-306ОСД.01 |
ВК-306ТРД | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 5 до 40 |
от 5 до 40 |
|
(от 5 до 110 для |
(от 5 до 70 для | |
|
- относительная влажность, % |
датчиков) |
датчиков) |
|
до 80 при 30 °С |
до 80 при 30 °С | |
|
Условия транспортирования и хранения: | ||
|
- температура окружающей среды, °С |
от -50 до +50 | |
|
- относительная влажность, % |
до 95 при температуре 35 °С | |
|
Габаритные размеры, мм, не более: - датчика (диаметрхдлина) |
М16х40 |
80x55x22 |
|
- согласующего усилителя |
115x65x30 |
115x65x30 |
|
- блока вторичного |
150x75x295 |
150x75x295 |
|
Масса, кг, не более: - датчика (с кабелем) |
0,3 |
0,5 |
|
- согласующего усилителя |
0,3 |
0,3 |
|
- блока вторичного |
1,5 |
1,5 |
|
Наработка на отказ, ч, не менее |
10000 | |
Таблица 3 - Метрологические и основные технические характеристики регистраторов моделей
ВК-316ОС, ВК-316ОС.01(04), ВК-316ТР
|
Наименование характеристики |
Значение характеристики для модели | ||
|
ВК-316ОС |
ВК-316ОС.01(04) |
ВК-316ТР | |
|
Диапазон измерения относительного линейного перемещения, мм |
±2 |
±5 | |
|
Пределы основной абсолютной погрешности измерения, мм |
±0,3 |
±0,1 |
±0,25 |
|
Установочный зазор (начальный), мм |
3±0,1 |
1,5±0,1 | |
|
Диапазон изменения выходного сигнала по выходу постоянного тока, мА |
от 4 до 20 | ||
|
Время установления рабочего режима, мин, не более |
15 | ||
|
Напряжение питания, В |
24,0±2,5 |
24,0±1,2 | |
|
Ток потребления, мА, не более |
30 |
50 |
55 |
|
Длина линии связи между датчиком и согласующим усилителем, м, не более |
- |
7 | |
|
Нормальные условия измерений:
|
20±5 до 80 при 25 °С | ||
|
Условия эксплуатации:
|
от 5 до 70 до 80 при 30 °С |
от 5 до 40 (от 5 до 110 для датчиков) до 80 при 30 °С |
от 5 до 40 (от 5 до 70 для датчиков) до 80 при 30 °С |
|
Условия транспортирования и хранения:
|
от -50 до +50 до 95 при температуре 35 °С | ||
|
Габаритные размеры, мм, не более:
|
М20х85 |
М16х60 115x65x30 |
80x55x22 115x65x30 |
|
Масса, кг, не более: - датчика |
0,1 |
0,3 (с кабелем) |
0,5 (с кабелем) |
|
Наименование характеристики |
Значение характеристики для модели | ||
|
ВК-316ОС |
ВК-316ОС.01(04) |
ВК-316ТР | |
|
- согласующего усилителя |
- |
0,3 |
0,3 |
|
Наработка на отказ, ч, не менее |
10000 | ||
Таблица 4 - Метрологические и основные технические характеристики регистраторов моделей
ВК-316ОС-100, ВК-316ОС.04-08, ВК-316ОС.04-10
|
Наименование характеристики |
Значение характеристики для модели | ||
|
ВК-316ОС-100 |
ВК-316ОС.04-08 |
ВК-316ОС.04-10 | |
|
Диапазон измерения относительного линейного перемещения, мм |
±2,5 |
±1 |
±1,25 |
|
Пределы основной абсолютной погрешности измерения, мм |
±0,1 | ||
|
Установочный зазор (начальный), мм |
3±0,1 |
1,25±0,1 |
1,5±0,1 |
|
Диапазон изменения выходного сигнала по выходу постоянного тока, мА |
от 4 до 20 | ||
|
Время установления рабочего режима, мин, не более |
15 | ||
|
Напряжение питания, В |
от 12 до 24 | ||
|
Ток потребления, мА, не более |
30 | ||
|
Длина линии связи между датчиком и согласующим усилителем, м, не более |
- |
7 | |
|
Нормальные условия измерений:
|
20±5 до 80 при 25 °С | ||
|
Условия эксплуатации: - температура окружающей среды, °С |
от минус 40 до 80 |
от минус 40 до 80 (от минус 40 до 110 для датчиков) | |
|
- относительная влажность, % |
до 80 при 30 °С |
до 80 при 30 °С | |
|
Условия транспортирования и хранения:
|
до 95 |
от -50 до +50 при температуре 35 °С | |
|
Габаритные размеры, мм, не более:
|
М20х85 |
М8х60 030х 150 |
М10х60 030х 150 |
|
Масса, кг, не более:
|
0,1 |
0,3 (с кабелем) 0,15 | |
|
Наработка на отказ, ч, не менее |
10000 | ||
Таблица 5 - Метрологические и основные технические характеристики регистраторов моделей
ВК-316ОС.04-16, ВК-316ОС.04-20
|
Наименование характеристики |
Значение характеристики для модели | |
|
ВК-316ОС.04-16 |
ВК-316ОС.04-20 | |
|
Диапазон измерения относительного линейного перемещения, мм |
±2,5 | |
|
Пределы основной абсолютной погрешности измерения, мм, не более |
±0,1 | |
|
Установочный зазор (начальный), мм |
3±0,1 | |
|
Диапазон изменения выходного сигнала по выходу постоянного тока, мА |
12±8 (4-20) | |
|
Время установления рабочего режима, мин, не более |
15 | |
|
Напряжение питания, В |
от 12 до 24 | |
|
Ток потребления, мА, не более |
30 | |
|
Длина линии связи между датчиком и согласующим усилителем, м, не более |
7 | |
|
Нормальные условия измерений:
|
20±5 до 80 при 25 °С | |
|
Условия эксплуатации:
|
от минус 40 до 80 (от минус 40 до 110 для датчиков) до 80 при 30 °С | |
|
Условия транспортирования и хранения:
|
от -50 до +50 до 95 при температуре 35 °С | |
|
Габаритные размеры, мм, не более:
|
М16х60 030х 150 |
М20х60 030х 150 |
|
Масса, кг, не более:
|
0,3 (с кабелем) 0,15 | |
|
Наработка на отказ, ч, не менее |
10000 | |
Дополнительная погрешность измерений моделей ВК-316ОС, ВК-316ОС.01, ВК-316ОС.04, ВК-306ОСД.01 от изменения температуры окружающей среды в диапазоне температур от 5 до 15 °С и от 25 до 40 (до 110 для датчиков) °С не более 0,5 от основной.
Дополнительная погрешность измерений моделей ВК-316ОС-100, ВК-316ОС.04-08, ВК-316ОС.04-10, ВК-316ОС.04-16, ВК-316ОС.04-20 от изменения температуры окружающей среды в диапазоне температур от минус 40 до 15 °С и от 25 до 80 (до 110 для датчиков) °С не более 0,5 от основной.
Дополнительная погрешность измерений моделей ВК-316ТР, ВК-306ТРД от изменения температуры окружающей среды в диапазоне температур от 5 до 15 °С и от 25 до 40 °С не более 0,5 от основной, в диапазоне температур от 40 до 70 °С (только для датчика) не более 1,0 от основной.
Знак утверждения типа наносится на лицевые панели усилителя согласующего и блока вторичного методом фотолитографии и на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения линейного перемещения |
ВК-306 |
1 шт. |
|
Руководство по эксплуатации (включая методику поверки) |
ВК306.00-13 РЭ |
1 экз. |
|
Паспорт |
ВК306.00-13 ПС |
1 экз. |
|
Приспособление |
СП-20 |
по заказу |
осуществляется по документу ВК306ОС.00-13 МП «Приборы для измерения линейного перемещения ВК-306. Методика поверки», приведенному в приложении 1 к руководству по эксплуатации ВК306.00-13 РЭ, утвержденному ГЦИ СИ ФБУ «ЦСМ Московской области» 29.11.2013 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные по ГОСТ 9038-90, разряд 4.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов ВК-306 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для измерения линейного перемещения ВК-306ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 4277-037-00205435-06 Приборы для измерения линейного перемещения ВК-306
ИзготовительОбщество с ограниченной ответственностью «ВиКонт» (ООО «ВиКонт»)
Адрес: 115191, Москва, Холодильный пер., д.3, корп. 1, стр.2 Телефон: +7 (495) 122-25-27
Факс: +7 (495) 122-27-86
E-mail: info@vicont.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: + 7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
