ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные автоматизированные УПА

Назначение средства измерений

Установки поверочные автоматизированные УПА предназначены для измерений, воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема жидкости в потоке.

Описание средства измерений

Принцип действия установок поверочных автоматизированных УПА основан на воспроизведении массового и объемного расходов, массы и объема жидкости в потоке, создаваемых с помощью насосных агрегатов или гидростатическим способом, и измерении расхода и количества протекающей жидкости средствами измерений.

Установки поверочные автоматизированные УПА состоят из средств измерений массового и/или объемного расходов, массы и/или объема жидкости в потоке, средств измерений температуры и давления измеряемой среды, средств измерений температуры, давления, влажности окружающей среды, накопительного резервуара, системы подготовки, подачи и стабилизации измеряемой среды, измерительных линий, системы управления, регулирования, сбора и обработки информации.

В качестве средств измерений массового и объемного расходов, массы и объема жидкости в потоке в составе установок поверочных автоматизированных УПА могут применяться: весоизмерительные устройства на базе весов и/или датчиков весоизмерительных тензорези-сторных фирмы «Mettler-Toledo», фирмы «Sartorius», расходомеры (расходомеры-счетчики, расходомеры, преобразователи массового и/или объемного расхода жидкости) фирмы «Siemens», фирмы «Endress+Hauser», фирмы «Krohne», фирмы «Emerson».

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры, средств измерений давления и температуры. Рабочая жидкость подается насосом из накопительного резервуара в гидравлический тракт рабочего контура установки, проходит через измерительный участок и расходомеры установки. Далее, в зависимости от метода измерений, рабочая жидкость направляется обратно в накопительный резервуар или через устройство переключения потока, на весоизмерительное устройство. Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемых средств измерений и средств измерений установки.

Установки выпускаются в нескольких модификациях, отличающихся диапазонов воспроизводимых расходов, классом точности, составом средств измерений, а также транспортируемым (мобильным) или стационарным исполнением.

Установки поверочные автоматизированные УПА маркируются следующим образом:

Установки поверочные автоматизированные УПА

xxxx

-хх

-X

-хх

-X

-X

1

2

3

4

5

6

7

  • 1 - наименование и тип;

  • 2 - максимальный воспроизводимый расход, т/ч (м3/ч);

  • 3 - наличие весоизмерительных устройств (ВУ), при отсутствии указывают «00»;

  • 4 - класс весоизмерительных устройств (А, Б), при отсутствии указывают «0»;

5 - наличие расходомеров, применяемых в качестве средств измерений (расходо- меры массовые (МР), расходомеры объемные (ОР)), при использовании в качестве вспомогательных средств измерений указывают «00»;

  • 6 - класс точности расходомеров (А, Б);

  • 7 - исполнение: С - стационарное; Т - транспортируемое (мобильное).

    Приказ Росстандарта №1384 от 11.06.2019, https://oei-analitika.ru

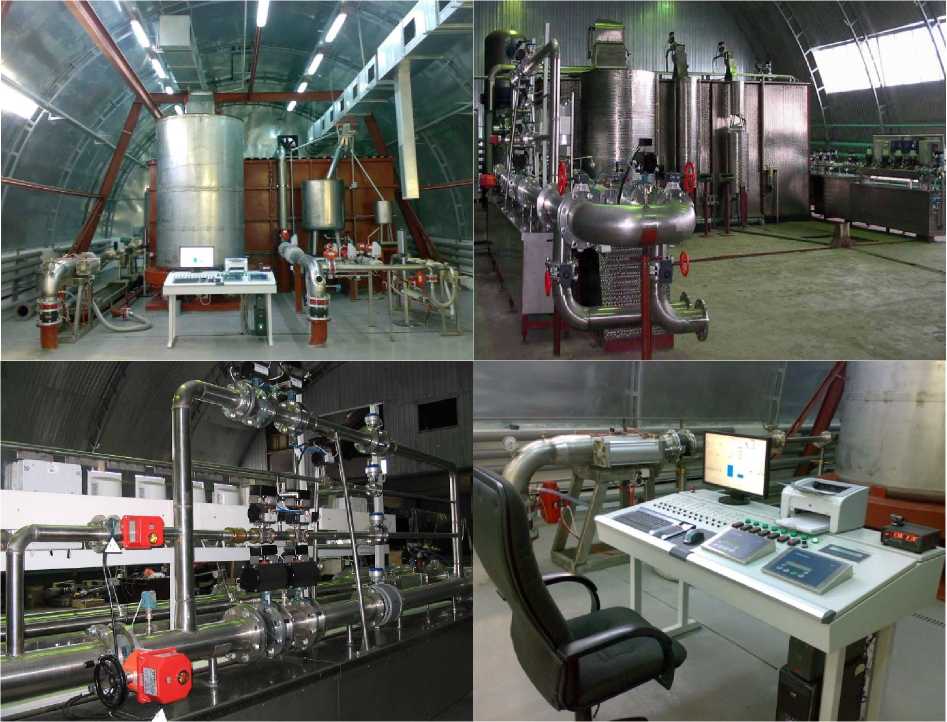

Рисунок 1 - Общий вид установок поверочных автоматизированных УПА

Пломбирование установок поверочных автоматизированных УПА осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения расходомеров установки. Средства измерения условий окружающей и измеряемой сред пломбируются в соответствии с описанием типа на конкретное средство измерения. Места пломбирования фланцевых соединений расходомеров установки приведены на рисунке 2.

Приказ Росстандарта №1384 от 11.06.2019, https://oei-analitika.ru

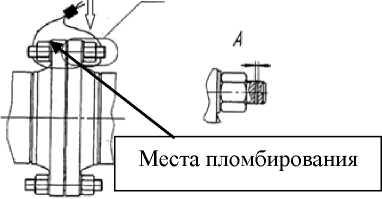

Рисунок 2 - Места пломбирования расходомеров

Программное обеспечение установок поверочных автоматизированных УПА автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерения в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы измерений, управления и регулирования.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - идентификационные данные программного обеспечения

Идентификационное наименование ПО

УПА

Номер версии (идентификационный номер) ПО

1.0хх

Цифровой идентификатор ПО

-

Программное обеспечение установок поверочных автоматизированных УПА универсально для всех исполнений. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установок поверочных автоматизированных УПА.

Метрологические и технические характеристики

Метрологические и основные технические характеристики установок поверочных автоматизированных УПА приведены в таблицах 2 и 3 соответственно

Таблица 2 - Метрологические характеристики

Наименование

Класс точности

А

Б

1

2

3

Диапазон воспроизводимых расходов, т/ч (м3/ч), при применении в качестве средств измерений: - весоизмерительных устройств

от 0,01 до 1200

- расходомеров массовых

от 0,01 до 2100

- расходомеров объемных

от 0,01 до 2100

Пределы допускаемой относительной погрешности установок при применении весоизмерительных устройств, %:

- при измерении массы жидкости в потоке

±0,04

±0,07

- при измерении массового расхода жидкости

±0,05

±0,08

- при измерении объема жидкости в потоке

±0,045

±0,075

- при измерении объемного расхода жидкости

±0,055

±0,085

Пределы допускаемой относительной погрешности установок при применении расходомеров массовых, %:

- при измерении массового и объемного расходов жидкости, массы и объема жидкости в потоке

±0,065

±0,1

Пределы допускаемой относительной погрешности установок при применении расходомеров-счетчиков объемных, %:

- при измерении объемного расхода жидкости, объема жидкости

±0,15

±0,3

в потоке

Таблица 3 - Технические характеристики

Номинальный диаметр поверяемых средств измерений,

от DN 4 до DN 600

Количество одновременно поверяемых средств измерений, штук

от 1 до 10

Измеряемая среда

Температура измеряемой среды, оС Давление измеряемой среды, МПа

вода по СанПиН

2.1.4.1074-2001 от +10 до +30 от 0,1 до 1,6

Параметры электрического питания:

Напряжение питания, В

Частота, Гц

380 ± 38/220 ±22

50 ±1

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от +10 до +30 от 30 до 80 от 84 до 107

Средний срок службы установки, лет

12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа системы управления, регулирования, сбора и обработки информации в верхнем правом углу в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

Наименование

Количество

Установка поверочная автоматизированная УПА

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 0473-1-2016

1 экз.

Поверка

осуществляется по документу МП 0473-1-2016 «Инструкция. ГСИ. Установки поверочные автоматизированные УПА. Методика поверки», утвержденному ФГУП «ВНИИР» 29.09.2016 г.

Основные средства поверки:

  • -  Государственный первичный специальный эталон единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости ГЭТ 63-2017;

  • -  вторичный эталон в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256;

  • -  рабочий эталон 1-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 № 256;

  • -  рабочий эталон единицы массы 2-го разряда с номинальными значениями от 140"до 20 кг по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы», в состав которого входит компаратор массы на 20 кг.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные на фланцевые соединения расходомеров установки.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам поверочным автоматизированным УПА

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ТУ 4213-005-77189019-2016 Установки поверочные автоматизированные УПА. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Инжиниринговая компания «Метрологические системы» (ООО «ИК «Метрологические системы»)

ИНН 1660080283

Адрес: 420094, Республика Татарстан, г. Казань, ул. Гагарина, д.45, к.12

Телефон: +7 (843) 266-29-52, +7-917-882-19-07

Факс: +7 (843) 519-73-91

E-mail: metrol.systems@gmail.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088 г. Казань, ул. 2-я Азинская, 7А

Телефон: +7 (843) 272-70-62

Факс: +7 (843) 272-00-32

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
