Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «31» мая 2019 г. № 1262

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики-расходомеры массовые Micro Motion

Счётчики-расходомеры массовые Micro Motion (далее - счётчики-расходомеры) предназначены для измерений массового расхода, массы, объемного расхода и объема жидкости и газа, а также плотности жидкости.

Принцип измерения счётчиков-расходомеров основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Счётчики-расходомеры состоят из первичного преобразователя массового расхода и плотности, и электронного преобразователя, который может быть встроенным и выносным (на расстояние до 300 м).

Первичные преобразователи состоят из двух изогнутых трубок с общими фланцевыми входом и выходом. Между трубками расположены от одной до трех катушек индуктивности, которые обеспечивают возбуждение и съем частоты колебаний трубок. Первичные преобразователи оснащаются базовым процессором. Базовый процессор первичного преобразователя реализует алгоритмы вычисления массы, массового расхода, плотности и других параметров потока, а также постоянно подстраивает частоту вынуждающих колебаний с тем, чтобы она совпадала с собственной (резонансной) частотой колебаний трубок, которая в свою очередь зависит от плотности среды, протекающей через полость счётчика-расходомера. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, счетчик-расходомер определяет плотность протекающей через него среды.

Так как направления сил Кориолиса противоположны для элементов среды, двигающихся во встречных направлениях по противоположным участкам петли, то при наличии потока петля в целом совершает колебания изгиба: противоположные участки петли совершают угловые колебания в противофазе относительно точек крепления. Вследствие этого, между гармоническими колебаниями противоположных участков петли возникает измеряемая разность фаз, которая используется для определения массового расхода жидкости или газа. Параметры колебаний трубок измеряются с помощью катушек индуктивности.

Выпускаются две модели базовых процессоров: модель 700 (стандартная) и модель 800 (усовершенствованная).

Электронные преобразователи обеспечивают обработку цифровых сигналов, поступающих с базового процессора первичного измерительного преобразователя, регистрацию результатов измерений параметров потока и передачу результатов измерений по различным каналам связи на внешние устройства. Первичный преобразователь массового расхода может быть использован и без электронного преобразователя.

Счётчики-расходомеры могут выпускаться как с жидкокристаллическим экраном, так и без него.

Счётчики-расходомеры не имеют вращающихся частей, и результаты измерений не зависят от наличия твердых частиц или иных примесей в измеряемой среде. Возможности счетчиков-расходомеров в зависимости от модели и исполнения приведены в руководстве по эксплуатации.

Первичные преобразователи моделей F, CMF, CMFS, применяются совместно с электронными преобразователями моделей 1700, 2700, 3500, 3700, 5700 при измерениях массового (массы) и объёмного (объема) расходов жидкости и газа и плотности жидкости. Детали вышеуказанных первичных преобразователей массового расхода, контактирующие с рабочей средой, могут быть изготовлены из нержавеющей стали 316L, 304L, или никелевого сплава Hastelloy, Nickel Alloy, супердуплексная сталь.

Первичные преобразователи модели R используются для измерений массового (массы) и объёмного (объема) расходов жидкости и газа, плотности жидкости и отличаются простым надежным исполнением и компактностью. Первичные преобразователи моделей R применяются c электронными преобразователями моделей 1700, 2700, 5700. Детали первичного измерительного преобразователя массового расхода, контактирующие с измеряемой средой -нержавеющая сталь 316L.

Степень защиты оболочки преобразователей от воздействия твердых предметов и воды соответствует IP66/67.

Первичные преобразователи и электронные преобразователи счетчиков-расходомеров массовых Micro Motion сертифицированы для работы во взрывоопасных зонах.

Общий вид счетчиков-расходомеров Micro Motion представлен на рисунках 1 - 3.

Рисунок 1 - Общий вид первичных преобразователей модели CMFS с электронным преобразователем модели 5700

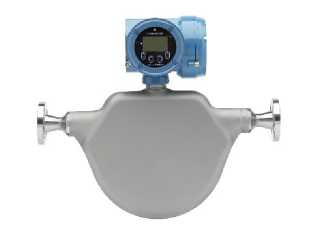

Рисунок 2 - Общий вид первичных преобразователей моделей F с электронным преобразователем модели 5700

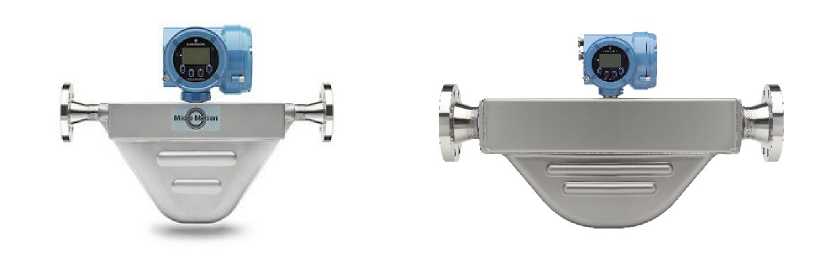

Рисунок 3 - Общий вид первичного преобразователя моделей R c электронным преобразователем модели 2700

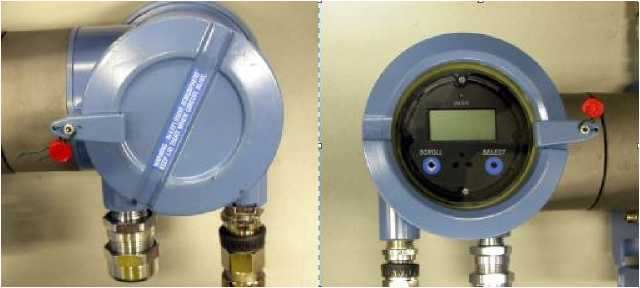

Рисунок 4 - Вариант пломбирования корпуса электронных преобразователей моделей 1700, 2700

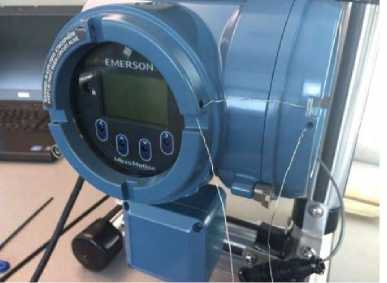

Рисунок 5 - Вариант пломбирования корпуса электронного преобразователя модели 5700

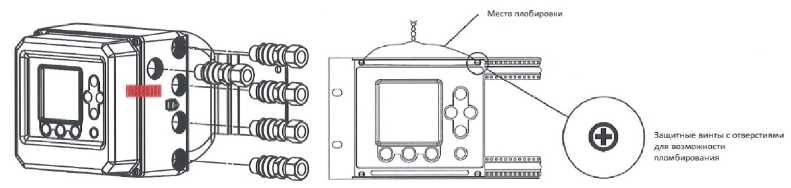

Рисунок 6 - Вариант пломбирования корпуса электронных преобразователей моделей 3500, 3700

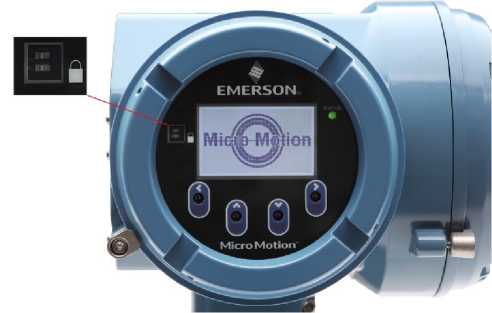

Рисунок 7. Переключатель защиты от записи электронного преобразователя модели 5700

В базовых процессорах первичных преобразователей и в электронных преобразователях счетчиков-расходомеров применяется встроенное программное обеспечение (далее ПО).

ПО базового процессора реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.

ПО электронных преобразователей получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране ЖКД или передавать удаленным устройствам по различным каналам связи. ПО электронных преобразователей реализует все сервисные функции, связанные с настройкой дополнительных функций расходомера.

Таблица 1- Идентификационные данные ПО базового процессора модели 700

Таблица 2- Идентификационные данные ПО базового процессора модели 800

Таблица 3-Идентификационные данные ПО электронных преобразователей 1700, 2700

Таблица 4-Идентификационные данные ПО электронных преобразователей 3500, 3700

Таблица 5-Идентификационные данные ПО электронных преобразователей 5700

Настройка и конфигурирование счетчиков расходомеров осуществляется через меню ЖК дисплея электронного преобразователя, с помощью сервисного программного обеспечения ProLink II, ProLink III или с помощью HART коммуникатора.

Защита встроенного ПО, конфигурационных параметров и измеренных данных от преднамеренных и непреднамеренных изменений может осуществляться с помощью непосредственной пломбировки корпуса счетчика-расходомера (рис.4 - рис.7).

С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счётчика-расходомера через интерфейсы связи в моделях электронных преобразователей 1700, 2700, 3500, 3700, 5700 реализована защита от изменений конфигурации, устанавливаемая программно, с помощью меню ЖК дисплея или сервисного ПО.

В модели электронного преобразователя 5700 дополнительно реализована защита от внешних изменений с помощью переключателя на плате электронного преобразователя (рис.7).

Защита ПО счётчиков-расходомеров Micro Motion от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014

Метрологические и технические характеристики приведены в таблице 6.

Таблица 6 - Метрологические и технические характеристики

Продолжение таблицы 6

Знак утверждения типа наносится на паспорт счётчика-расходомера типографским способом.

Комплект поставки расходомеров соответствует таблице 7.

Таблица 7

осуществляется по документу МП 208-014-2018 «ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки» с изменением № 1, утвержденному ФГУП ВНИИМС 15 января 2019 г.

Основные средства поверки:

- эталоны массового расхода (массы) жидкости 1-го и 2-го разрядов в соответствии с поверочной схемой (часть 1 и часть 2), утверждённой приказом Росстандарта от 7 февраля 2018 г. № 256 (установки поверочные ВПУ-Энерго, регистрационный № 57049-14);

- измеритель плотностей жидкости вибрационный ВИП-2МР (регистрационный № 27163-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости.

ТУ 4071-086-51453097-2017 Счётчики-расходомеры массовые Micro Motion. Технические условия

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, 15

Телефон: +7 (351) 799-51-52, факс: +7 (351) 799-55-88

E-mail: info.Metran@Emerson.com

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы»

Адрес: 119361, г.Москва, ул.Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 26.07.2013

¹

Верхняя граница диапазона измерений определяется условным диаметром и указывается в эксплуатационной документации

²

При массовом расходе Q < Q₁, границы относительной погрешности 8 , %, счётчиков-расходомеров, рассчитываются по формуле § = ± (ZS _х100)/ Q

³

При калибровке/поверке с помощью компакт-прувера, трубопоршневой установки, эталонов 2-го разряда или при поверке с помощью процедуры SMV

⁴

При калибровке/поверке на газе.

⁵

При изготовлении по специальному заказу.

⁶

При значении температуры окружающей среды ниже минус 20 °C, дисплей электронного преобразователя сохраняет работоспособность, при возможном снижение контрастности при чтении
