О переоформлении свидетельства об утверждении типа средства измерений № 28819 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «Сигнал-03» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53 732) (далее - Административный регламент), и в связи с обращениями ООО «ПОЛИТЕХФОРМ-М» от 09 января 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «Сигнал-03», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 16003-07, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 205-01-2019 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «Сигнал-03». Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2019 г., и распространить действие документа на газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «Сигнал-03», находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 28819 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные «Сигнал-03», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 16003-07, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ СП

Сертификат: 00E1036EE327UE880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» апреля 2019 г. № 853

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03"

Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03" (далее - газоанализаторы-сигнализаторы) предназначены для непрерывного измерения концентраций взрывоопасных газов, паров бензина, ацетона и других углеводородов от С1 до С7, токсичных газов: аммиака, оксида углерода, а также для измерения объёмного содержания кислорода в воздухе рабочей зоны.

Газоанализатор-сигнализатор "Сигнал-03" представляет собой стационарный измерительный прибор непрерывного действия с конвекционной подачей контролируемой среды, с фиксированными порогами световой и звуковой сигнализации и выходом управляющих сигналов на внешние устройства.

Конструктивно газоанализатор-сигнализатор "Сигнал-03" состоит из четырёхканального блока информационного Сигнал-03.БИ и от одного до четырёх выносных датчиков.

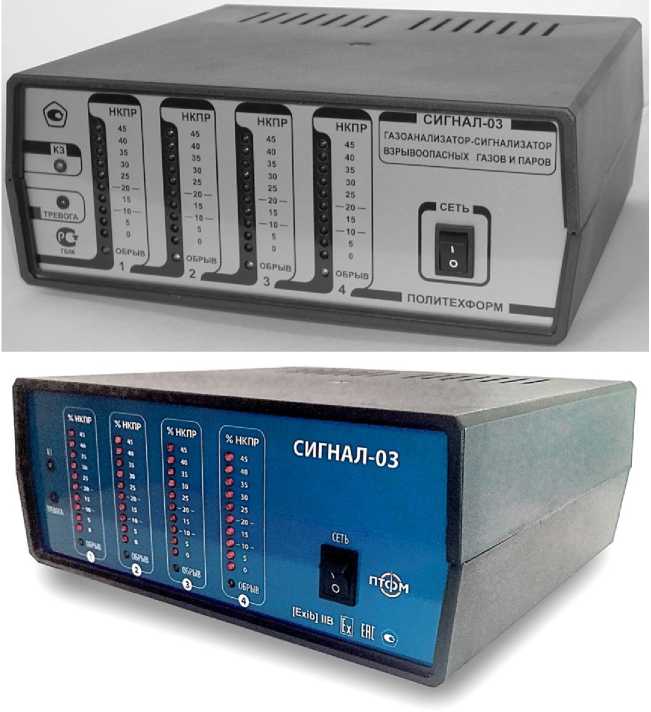

Блок информационный газоанализатора-сигнализатора "Сигнал-03" выполняется в пластмассовом корпусе. Общий вид блока информационного представлен на рисунке 1.

□ БРЫВ

си'| НАЛ-из'ЩК*

газоанализатор.сигналиатор газов _{ИПА₽ОВ}

и

ПОЛИТЕХФОРМ

Ннад

-*■ « в « ^а JS

.* 10 н «

г

I. "Нив

^сИГНАЛ-03

НКПР

НКПР

45

40

I 35

³⁰

²⁵ I — 20 — I ¹⁵

I —10 —

I 5

НКПР

[ОБРЫВ

¹

НКПР

Рисунок 1 - Общий вид блока информационного газоанализатора-сигнализатора "Сигнал-03

БИ обеспечивает искробезопасное питание датчиков. Каждый датчик соединён с БИ трёхпроводным кабелем длиной до 1000 метров, по которому подается питание на датчики, а от датчиков на БИ поступает аналоговый токовый сигнал от 4 до 20 мА, пропорциональный измеряемому значению концентрации газов или паров. Измерительная информация считывается со светодиодных линейных табло. Информация выражается в процентах нижнего концентрационного предела распространения пламени (% НКПР) для взрывоопасных газов и паров, мг/м³ для токсичных газов и объёмных процентах для кислорода.

Датчики газоанализатора-сигнализатора "Сигнал-03" в зависимости от контролируемого компонента и применяемого сенсора выпускаются в следующих вариантах исполнения:

• - сигнал-03.ДМ, ДП, ДБ, - для измерения довзрывных концентраций углеводородов в воздухе;

• - сигнал-03. ИК, Д-ИКФ - для измерения довзрывных концентраций углеводородов в воздухе и в инертной атмосфере;

• - сигнал-03.ДА1, ДА2, ДОУ - для измерения концентраций аммиака и оксида углерода в воздухе;

• - сигнал-03.ДА, ДБФ, - для измерения концентраций аммиака и углеводородов в инертной атмосфере;

Сигнал-03.ДК - для измерения объёмного содержания кислорода в воздухе.

В качестве чувствительных элементов в датчиках углеводородов в атмосферном воздухе применяются термокаталитические сенсоры ТКС-1 или ДТК1-3,0 и (или) инфракрасные сенсоры MSH, MSH2- LP , в датчиках углеводородов в инертной атмосфере (сигнал-03.ДБФ) применяются полупроводниковые сенсоры ПГС-1, в датчиках паров аммиака - полупроводниковые сенсоры ПГС-1 или электрохимические сенсоры NH3/SR-1000, в датчиках оксида углерода -ячейки МФС-9, в датчиках кислорода - электрохимические ячейки Оксик-3.

Датчики газоанализатора-сигнализатора "Сигнал-03" выпускаются в пластмассовых или силуминовых корпусах в нескольких конструктивных исполнениях, часть которых представл ена на рисунке 2.

Рисунок 2 - Варианты исполнения датчиков для газоанализатора-сигнализатора "Сигнал-03"

Возможные сочетания контролируемого компонента, материала корпусов датчиков, наличия и длинны металлорукавов и кабелей определяются заказчиком при заключении договора на поставку газоанализатора-сигнализатора.

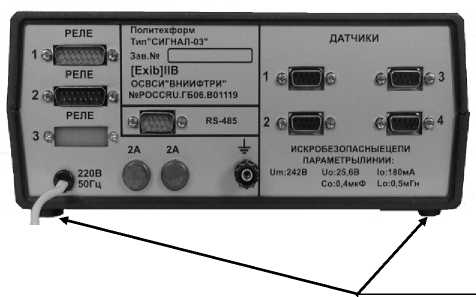

Пломбированию подлежат следующие конструктивные элементы газоанализатора-сигнализатора (рис.3):

- блок информационный: два винта крепления защитного кожуха (в углублениях н ожек);

- каждый датчик: любой из винтов крепления крышки (пластмассовый корпус) или специально установленные под два любых винта крепления крышки чашки для пломбирования (силуминовый корпус).

РЕЛЕ

RS-405

ДАТЧИКИ

Политехформ

Тип'СИГНАЛ-ОЗ"______

Зав.№ |

[ExibJIlB освси"вниифтри" №РОСС«и.ГБОб.В01119

ИСКРОБЕЗОЛАСНЫЕЦЕПИ ПАРАМЕТР ЫЛИНИИ: Um;242B  Uo:25,6B   1о;180мА

Со:0,4мкФ Цо:0,5мГн

Г Jj^{1 11 11}

2А 2А

220В     \ |'4

Гу 50Гц VjF

Выходной сигнал: 4...20 мА

||П 1ExibdllBT4

=А1 Параметры линии:     '—'

ГПГ Ui=27B Ii=180mA _п-£|>_м [flL 0=0,1 мкФ Li=0,1 мГн ^П

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Пломбирование осуществляется изготовителем или организацией, выполняющей ремонт, и исключает возможность несанкционированного доступа к элементам конструкции пульта и датчиков.

Блок информационный газоанализатора сигнализатора имеет встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для выдачи сигнализации о превышении установленных пороговых значений.

Основные функции ПО:

• - измерение и расчёт значений показаний датчиков путём преобразования поступающего с датчика нормализованного телеметрического сигнала в цифровой код;

• - отображение состояния датчиков (наличие, превышение порогов 1 и 2, отказ);

• - изменение значений порогов срабатывания сигнализации и других параметров, не оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора, при настройке у изготовителя;

• - формирование управляющего воздействия для включения (отключения) исполнительных устройств через реле;

• - вывод значений показаний датчиков на ПЭВМ или центральный пульт через порт RS485 (без возможности изменения параметров, оказывающих влияние на метрологические характеристики газоанализатора-сигнализатора).

Для связи с ПЭВМ или центральным пультом используется интерфейс RS485. Протокол передачи данных - MODBUS RTU. Описание протокола поставляется заказчику по его требованию.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения - «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель блока информационного методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки газоанализатора-сигнализатора "Сигнал-03" формируется из блоков приведённых в таблице 4 в соответствии с потребностью заказчика.

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу МП 205-01-2019 «Газоанализаторы-сигнализаторы взрывоопасных газов и паров стационарные "Сигнал-03". Методика поверки», утвержденному ФГУП «ВНИИМС» 10 января 2019 г.

Основные средства поверки:

• - стандартные образцы состава газовые смеси в баллонах под давлением состава: метан -воздух (ГСО 10532-2014), пропан - воздух (ГСО 10541-2014), гексан - воздух (ГСО 10541-2014), бутан - воздух (ГСО 10541-2014), пентан - воздух (ГСО 10541-2014), циклопентан - воздух (ГСО 10541-2014), пропилен - воздух (ГСО 10541-2014), кислород - азот (ГСО 10532-2014), аммиак - воздух (ГСО 10547-2014), оксид углерода - воздух (ГСО 10532-2014);

• - комплекс газоаналитический ГНП-1 (Рег.№ 68283-17);

• - мультиметр цифровой MY-64 (Рег.№ 31772-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i»

ГОСТ Р 51330.11-99 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

ГОСТ 8.578-2014 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГКПС.413311.001 ТУ (ТУ 26.51.53-002-45167996-2019) Газоанализатор-сигнализатор взрывоопасных газов и паров стационарный "Сигнал-03". Технические условия

Общество с ограниченной ответственностью ООО «ПОЛИТЕХФОРМ-М» (ООО «ПОЛИТЕХФОРМ-М»)

Адрес: 115404, г. Москва, ул. Ряжская, д. 13, корп. 1

Телефон: +7 (499) 218-26-14, +7 (499) 218-26-64, факс: +7 (499) 218-26-24 E-mail: office@ptfm.ru

Web-сайт: http://www.ptfm.ru

Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
