МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

7 марта 2019 г,                                            №456______

Москва

О внесении изменений в описание типа на термопреобразователи сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ЗАО СКВ «Термоприбор» от 21 декабря 2018 г. № 3099/СКБ приказываю:

  • 1. Внести изменения в описание типа на термопреобразователи сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60967-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

С. Г олу бев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

X__________—__________/




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» марта 2019 г. №456

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М

Назначение средства измерений

Термопреобразователи сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 323М, ТСП 323М предназначены для измерений температуры твердых тел, включая обмотки электрических машин, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, ПС групп Т1, Т6 по ТР ТС 012/2011.

Термопреобразователи сопротивления ТСМ 322М, ТСП 322М предназначены для измерений температуры жидких и газообразных неагрессивных, а также агрессивных сред, не разрушающих защитный корпус ТСМ 322М, ТСП 322М, в том числе во взрывоопасных зонах классов В-1а, В-1г в соответствии с гл. 3 ПУЭ, в которых могут образовываться взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, Т6 по ТР ТС 012/2011.

Описание средства измерений

Принцип работы термопреобразователей сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М (далее по тексту - ТС) основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента (далее по тексту - ЧЭ) и величиной изменения температуры.

ТС изготавливают в общепромышленном исполнении (далее по тексту ТС-Оп) и взрывозащищенном исполнении с видами взрывозащиты по ТР ТС 012/2011 «искробезопасная электрическая цепь «i» (далее по тексту - ТС-Exi) и с видом защиты «п» (далее по тексту -ТС-Ехп).

ТС состоят из одного или двух ЧЭ, защитного корпуса с монтажными элементами или без них и соединительного кабеля с монтажными элементами или без них. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо разъемами.

ТС-Оп имеют модели: ТСМ 319М.00, ТСП 319М.01, ТСМ 319М.02, ТСП 319М.03, ТСМ 319М.04, ТСП 319М.05, ТСП 319М.09, ТСМ 319М.10, ТСП 319М.11, ТСМ 319М.18, ТСП

319М.19, ТСМ 320М.00, ТСП 320М.01, ТСМ 320М.02, ТСП 320М.03, ТСМ 320М.04, ТСП

320М.05, ТСМ 320М.06, ТСП 320М.07, ТСМ 320М.08, ТСП 320М.09, ТСМ 321М.00, ТСП

321М.01, ТСМ 321М.02, ТСП 321М.03, ТСМ 322М.00, ТСП 322М.01, ТСМ 323М.00, ТСП

323М.01, ТСМ 323М.02, ТСП 323М.03, ТСМ 323М.04, ТСП 323М.05.

ТС-Exi имеют модели: ТСМ 319M.00-Exi, ТСП 319M.01-Exi, ТСМ 319M.02-Exi, ТСП 319M.03-Exi, ТСМ 319M.04-Exi, ТСП 319M.05-Exi, ТСП 319M.09-Exi, ТСМ 319M.10-Exi, ТСП

319M.11-Exi, ТСМ 319M.18-Exi, ТСП 319M.19-Exi, ТСМ 320M.00-Exi, ТСП 320M.01-Exi, ТСМ

320M.02-Exi, ТСП 320М.03-Бм, ТСМ 320М.04-Бм, ТСП 320М.05-Бм, ТСМ 320М.06-Бм, ТСП

320М.07-Ем, ТСМ 320М.08-Бм, ТСП 320М.09-Бм, ТСМ 321М.00-Бм, ТСП 321М.01-Бм, ТСМ

321М.02-Ея, ТСП 321М.03-Ея, ТСМ 322М.00-Бм, ТСП 322М.01-Бм, ТСМ 323М.00-Бм, ТСП

323М.01-Ея, ТСМ 323М.02-Ем, ТСП 323М.03-Бм, ТСМ 323М.04-Бм, ТСП 323М.05-Бм.

ТС-Exn имеют модели: ТСП 320М.01-Ехп, ТСП 320М.03-Ехп, ТСП 320М.05-Ехп, ТСП 320М.07-Ехп, ТСП 320М.09-Ехп.

ТС типов ТСМ 322М, ТСП 322М изготавливают для работы в условиях высоких вибрационных нагрузок (модели ТСМ 322М.В, ТСП 322М.В).

Модели имеют исполнения, отличающиеся друг от друга по виду номинальной статической характеристики (далее по тексту - НСХ) преобразования, по количеству ЧЭ, по наличию монтажных элементов, по конструкции кабельного ввода в защитный корпус, по конструкции, диаметру и длине монтажной части защитного корпуса, по конструкции, материалу и длине соединительного кабеля.

Фотографии общего вида ТС представлены на рисунках 1 - 5.

Приказ Росстандарта №456 от 07.03.2019, https://oei-analitika.ru

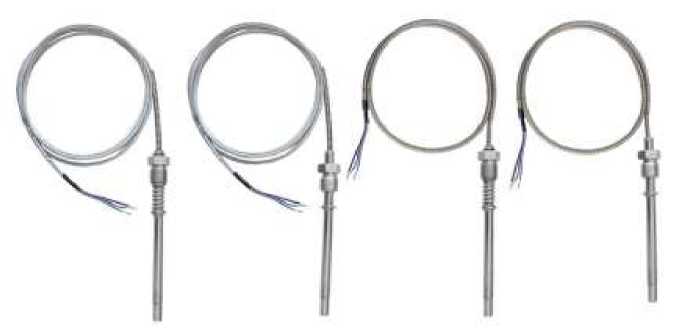

Рисунок 1 - Общепромышленные ТСМ 319М-Оп, ТСП 319М-Оп и взрывозащищенные ТСМ 319M-Exi, ТСП 319M-Exi

Приказ Росстандарта №456 от 07.03.2019, https://oei-analitika.ru

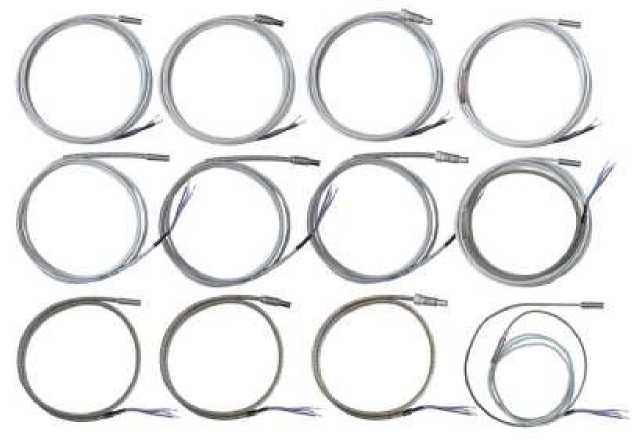

Рисунок 2 - Общепромышленные ТСМ 320М-Оп, ТСП 320М-Оп и взрывозащищенные ТСМ 320M-Exi, ТСП 320M-Exi, ТСМ 320M-Exn, ТСП 320M-Exn

Приказ Росстандарта №456 от 07.03.2019, https://oei-analitika.ru

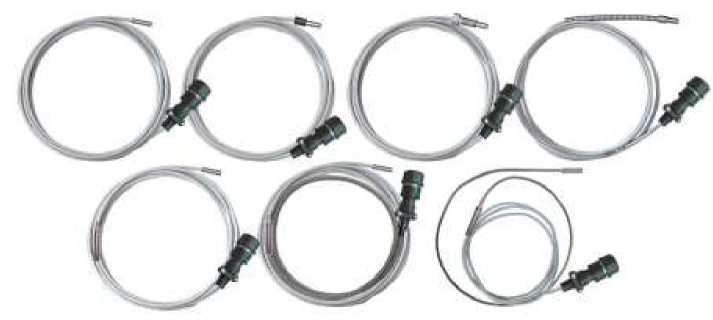

Рисунок 3 - Общепромышленные ТСМ 321М-Оп, ТСП 321М-Оп и взрывозащищенные

ТСМ 321M-Exi, ТСП 321M-Exi

Приказ Росстандарта №456 от 07.03.2019, https://oei-analitika.ru

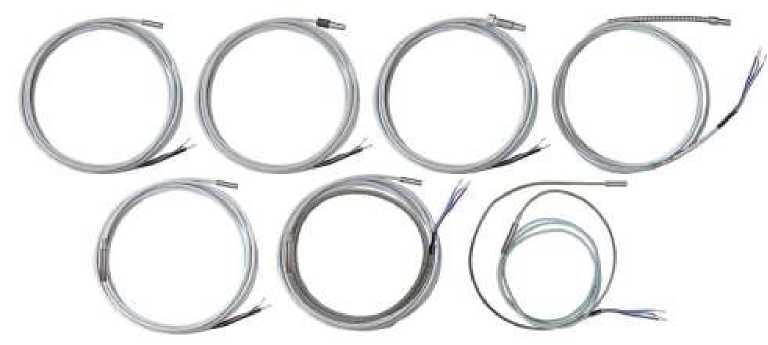

Рисунок 4 - Общепромышленные ТСМ 322М-Оп, ТСП 322М-Оп и взрывозащищенные

ТСМ 322M-Exi, ТСП 322M-Exi

Приказ Росстандарта №456 от 07.03.2019, https://oei-analitika.ru

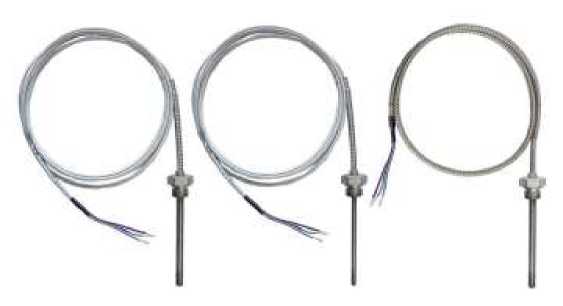

Рисунок 5 - Общепромышленные ТСМ 323М-Оп, ТСП 323М-Оп и взрывозащищенные

ТСМ 323M-Exi, ТСП 323M-Exi

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Метрологические и технические характеристики ТС приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Класс допуска по ГОСТ 6651-2009

АА, А, В, С

Диапазон измерений температуры, °С:

  • - для ТСП 322М класса допуска АА

  • - для ТСП 322М классов допуска А, В, С

  • - для всех ТС классов допуска А, В, С, кроме ТСП 322М и медных ТС класса допуска А

  • - для медных ТС класса допуска А

от -50 до +250

от -60 до +250

от -60 до +180

от -50 до +120

Условное обозначение НСХ преобразования по ГОСТ 66512009

50М, 100М, 50П, 100П,

Pt100, Pt500, Pt1000

Температурный коэффициент ТС, а по ГОСТ 6651-2009, °С

0,00428; 0,00391;

0,00385

Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры), °С

- для ТСП 322М класса допуска АА с диапазоном измерений температуры от -50 до +250 °С

±(0,1+0,0017-|ф

- для ТСП 322М класса допуска А с диапазоном измерений температуры от -60 до +250 °С; для ТС класса допуска А, медных ТС класса допуска А с диапазоном измерений температуры от -50 до +120 °С

± (0,15+0,002-|ф

- для ТСП 322М класса допуска В с диапазоном измерений температуры от -60 до +250 °С; ТС класса допуска В с диапазоном измерений температуры от -60 до +180 °С

± (0,3+0,005-|^|)

- для ТСП 322М класса допуска С с диапазоном измерений температуры от -60 до +250 °С; ТС класса допуска С с диапазоном измерений температуры от -60 до +180 °С

± (0,6+0,01-|t|)

Количество ЧЭ, шт.

1 или 2

Схема соединения внутренних проводов ТС

двух-, трех- или четырехпроводная

Электрическое сопротивление изоляции между измерительной цепью и корпусом, а также между изолированными измерительными цепями ТС с 2-мя ЧЭ, МОм, не менее:

  • - для всех ТС, кроме ТС с защитным корпусом и/или соединительным кабелем на основе кабеля КНМСН:

  • - при температуре от +15 до +25 °С и относительной влажности от 30 до 80 %

  • - при температуре +40 °С и относительной влажности 100 %

  • - при верхнем значении температуры рабочего диапазона измерений температуры

  • - для ТС с защитным корпусом и/или соединительным кабелем на основе кабеля КНМСН:

  • - при температуре от +15 до +25 °С и относительной влажности от 30 до 80 %

  • - при температуре +40 °С и относительной влажности 100 %

  • - при верхнем значении температуры рабочего диапазона измерений температуры

100

0,5

5,0

1

0,5

1

Наименование характеристики

Значение характеристики

Время термической реакции т0,63 ТС, с, не более:

  • - для ТСМ 319М, ТСП 319М, кроме моделей ТСП 319М.09, ТСМ 319М.10, ТСП 319.11, ТСМ 319М.18, ТСП 319М.19

  • - для моделей ТСП 319М.09, ТСМ 319М.10, ТСП 319.11

  • - для моделей ТСМ 319М.18, ТСП 319М.19

  • - для ТСМ 320М, ТСП 320М, ТСМ 323М, ТСП 333М

  • - для ТСМ 321М, ТСП 321М

  • - для моделей ТСМ 322М.В, ТСП 322М.В

3

15

6

3

8

15

Диаметр монтажной части защитного корпуса, мм

от 2 до 10

Диаметр установочной поверхности защитного корпуса (для моделей ТСП 319М.09, ТСМ 319М.10), мм

от 20 до 100, плоскость

Габаритные размеры защитного корпуса моделей

ТСП 319М.09, ТСМ 319М.10, мм

12x11x65

Габаритные размеры защитного корпуса моделей

ТСМ 319М.18, ТСП 319М.19, мм, не более

25x190x2,2

Длина монтажной части защитного корпуса, мм

от 8 до 500

Длина соединительного кабеля, мм

от 120 до 20000

Масса, г, не более

2000

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

20

Вид климатического исполнения ТС по ГОСТ 15150-69

О1

Группа исполнения ТС по ГОСТ Р 52931-2008 (в диапазоне температур окружающего воздуха от -60 до +70 °С)

Д2

Степень защиты ТС от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015

IP54 или IP65

Знак утверждения типа

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к ТС.

Комплектность средства измерений

Таблица 2

Наименование

Обозначение

Количество

Примечание

ТС

-

1 шт.

модель и исполнение в соответствии с заказом

Паспорт

РГАЖ 2.821.319 ПС, или РГАЖ 2.821.320 ПС, или РГАЖ 2.821.321 ПС, или РГАЖ 2.821.322 ПС, или РГАЖ 2.821.323 ПС

1 экз.

Руководство по эксплуатации

РГАЖ 0.282.003 РЭ

1 экз.

поставка в одном экземпляре с первой партией ТС

Габаритный чертеж (ГЧ)

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го, 3-го разрядов по ГОСТ 8.558-2009 - термометры сопротивления платиновые вибропрочные эталонные ПТСВ (Регистрационный № 32777-06);

Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ТУ РГАЖ 2.821.012.02 ТУ. Термопреобразователи сопротивления ТСМ 012, ТСП 012, ТСМ 319М, ТСП 319М, ТСМ 320М, ТСП 320М, ТСМ 321М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М. Технические условия

Изготовитель

Закрытое акционерное общество Специализированное конструкторское

бюро «Термоприбор» (ЗАО СКБ «Термоприбор»)

ИНН 7724123433

Адрес: 115201, г. Москва, ул. Котляковская, д. 6, стр. 8

Тел./факс: (495) 513-42-51, 513-47-76, 513-44-38

E-mail: info@termopribor.com

Web-сайт: www.termopribor.msk.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
