№429 от 05.03.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 77123
о внесении изменений в описание типа рулеток измерительных металлических серий twoCOMP, ...
Приказы по основной деятельности по агентству Вн. Приказ № 429 от 05.03.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
5 марта 2019 г.
№ 429
Москва
О внесении изменений в описание типа на рулетки измерительные металлические серий twoCOMP, twoCOMP MAGNETIC, VARIO, VARIO Rostfrei, BASIC, ERGOLINE, STANDART, RADIUS
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СОГЕС» от 24 января 2019 г. № 0124-5 приказываю:
-
1. Внести изменения в описание типа на рулетки измерительные металлические серий twoCOMP, twoCOMP MAGNETIC, VARIO, VARIO Rostfrei, BASIC, ERGOLINE, STAND ART, RADIUS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений,
с сохранением регистрационного номера 68600-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ X
.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубее Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\__________—__________/
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «5» марта 2019 г. № 429
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные металлические серий twoCOMP, twoCOMP MAGNETIC, VARIO, VARIO Rostfrei, BASIC, ERGOLINE, STANDART, RADIUS
Назначение средства измеренийРулетки измерительные металлические серий twoCOMP, twoCOMP MAGNETIC, VARIO, VARIO Rostfrei, BASIC, ERGOLINE, STANDART, RADIUS (далее - рулетки) предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой рулетки.
Описание средства измеренийРулетки измерительные металлические представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми интервалами, помещенную в корпус с механизмом наматывания.
Рулетки выпускаются в нескольких модификациях, отличительные особенности каждой из которых приведены в таблице 1.
Таблица 1
|
Модификация |
Номинальная длина, м |
Тип корпуса |
Сталь |
Лента |
Покрытие |
|
twoCOMP 3m |
3 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP 5m |
5 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP 8m |
8 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP 10m |
10 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP MAGNETIC 3m |
3 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP MAGNETIC 5m |
5 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP MAGNETIC 8m |
8 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
twoCOMP MAGNETIC 10m |
10 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
VARIO 3m |
3 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
VARIO 5m |
5 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
VARIO 8m |
8 |
Закрытый |
Углеродистая |
Желобчатая |
Эмалевое |
|
VARIO Rostfrei 3m |
3 |
Закрытый |
Нержавеющая |
Желобчатая |
Лаковое |
|
VARIO Rostfrei 5m |
5 |
Закрытый |
Нержавеющая |
Желобчатая |
Лаковое |
|
VARIO Rostfrei 8m |
8 |
Закрытый |
Нержавеющая |
Желобчатая |
Лаковое |
|
BASIC 20m |
20 |
Открытый |
Углеродистая |
Плоская |
Эмалевое |
|
BASIC 30m |
30 |
Открытый |
Углеродистая |
Плоская |
Эмалевое |
|
BASIC 50m |
50 |
Открытый |
Углеродистая |
Плоская |
Эмалевое |
|
BASIC 100m |
100 |
Открытый |
Углеродистая |
Плоская |
Эмалевое |
|
ERGOLINE 20m |
20 |
Открытый |
Углеродистая |
Плоская |
Полимерное |
|
ERGOLINE 30m |
30 |
Открытый |
Углеродистая |
Плоская |
Полимерное |
|
ERGOLINE 50m |
50 |
Открытый |
Углеродистая |
Плоская |
Полимерное |
|
ERGOLINE 100m |
100 |
Открытый |
Углеродистая |
Плоская |
Полимерное |
|
STANDARD 20m |
20 |
Открытый |
Нержавеющая |
Плоская |
Лаковое |
|
STANDARD 30m |
30 |
Открытый |
Нержавеющая |
Плоская |
Лаковое |
|
Модификация |
Номинальная длина, м |
Тип корпуса |
Сталь |
Лента |
Покрытие |
|
STANDARD 50m |
50 |
Открытый |
Нержавеющая |
Плоская |
Лаковое |
|
RADIUS 10m |
10 |
Закрытый |
Углеродистая |
Плоская |
Эмалевое |
|
RADIUS 20m |
20 |
Закрытый |
Углеродистая |
Плоская |
Эмалевое |
|
RADIUS 30m |
30 |
Закрытый |
Углеродистая |
Плоская |
Эмалевое |
|
RADIUS 50m |
50 |
Закрытый |
Углеродистая |
Плоская |
Эмалевое |
Общий вид рулеток приведён на рисунках 1 - 12

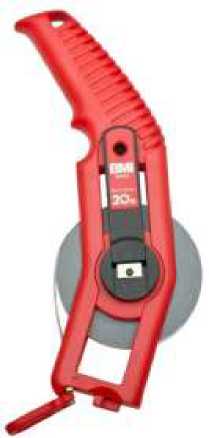

Рисунок 7 - Общий вид руле
ток ERGOLINE номинальной

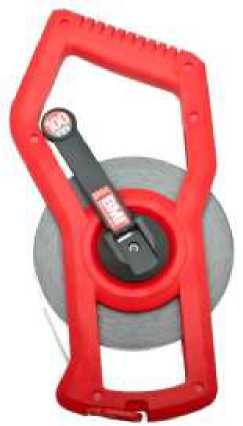

Рисунок 8 - Общий вид рулеток ERGOLINE номинальной длиной 50 м и 100 м

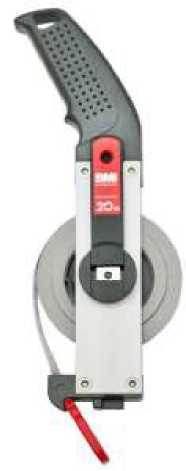

Рисунок 9 - Общий вид рулеток STANDART номинальной длиной
20 м и 30 м
длиной
20 м и 30 м

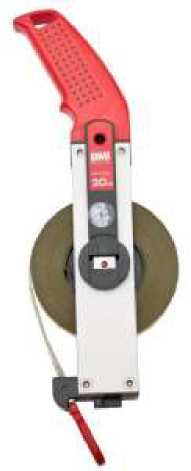

Рисунок 10 - Общий вид руле-

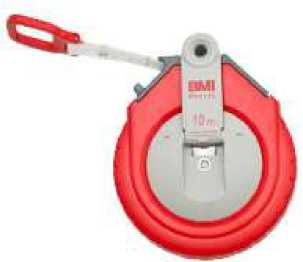

Рисунок 11 - Общий вид рулеток RADIUS номинальной длиной

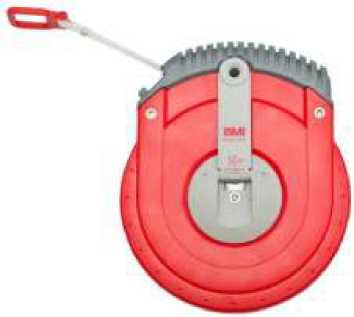

Рисунок 12 - Общий вид рулеток RADIUS номинальной длиной 50м
ток STANDART номинальной
длиной 50 м
10 м, 20 м и 30 м
Пломбирование рулеток не производится.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы для модификаций, м: - twoCOMP 3m, twoCOMP MAGNETIC 3m, VARIO 3m, VARIO Rostfrei 3m |
3 |
|
- twoCOMP 5m, twoCOMP MAGNETIC 5m, VARIO 5m, VARIO Rostfrei 5m |
5 |
|
- twoCOMP 8m, twoCOMP MAGNETIC 8m, VARIO 8m, VARIO Rostfrei 8m |
8 |
|
10 | |
|
20m, RADIUS 20m |
20 | |
|
- BASIC 30m, ERGOLINE 30m, STANDARD 30m, RADIUS 30m |
30 | |
|
- BASIC 50m, ERGOLINE 50m, STANDARD 50m, RADIUS 50m |
50 | |
|
- BASIC 100m, ERGOLINE 100m |
100 | |
|
Класс точности по ГОСТ 7502-98 |
2 |
3 |
|
Допускаемое отклонение действительной длины интервалов шкалы*, мм, не более: - миллиметрового |
±0,15 |
±0,2 |
|
- сантиметрового |
±0,20 |
±0,3 |
|
- дециметрового |
±0,30 |
±0,4 |
|
- метрового и более |
±[0,3+0,15^1)], |
±[0,4+0,2(L-1)], |
|
где L-число полных и неполных | ||
|
метров | ||
|
* - при рабочем усилии натяжении ленты при измерениях: | ||
|
- (10±1) Н - для рулеток с номинальной длиной 3, 5 и 8 м | ||
|
- (100±10) Н - для рулеток с номинальной длиной 10, 20, 30, 50 и 100 |
м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина желобчатой ленты для модификаций, мм: | |
|
- twoCOMP 3m |
16,0±0,1 |
|
- twoCOMP 5m |
19,0±0,1 |
|
- twoCOMP 8m |
25,0±0,1 |
|
- twoCOMP 10m |
30,0±0,1 |
|
- twoCOMP MAGNETIC 3m |
16,0±0,1 |
|
- twoCOMP MAGNETIC 5m |
19,0±0,1 |
|
- twoCOMP MAGNETIC 8m |
25,0±0,1 |
|
- twoCOMP MAGNETIC 10m |
30,0±0,1 |
|
- VARIO 3m |
13,0±0,1 |
|
- VARIO 5m |
16,0±0,1 |
|
- VARIO 8m |
19,0±0,1 |
|
- VARIO Rostfrei 3m |
13,0±0,1 |
|
- VARIO Rostfrei 5m |
16,0±0,1 |
|
- VARIO Rostfrei 8m |
19,0±0,1 |
|
Ширина плоской ленты для модификаций, мм: - BASIC 20m, BASIC 30m, BASIC 50m, BASIC 100m, ERGO-LINE 20m, ERGOLINE 30m, ERGOLINE 50m, ERGOLINE 100m, STANDARD 20m, STANDARD 30m, STANDARD 50m, RADIUS 10m, RADIUS 20m, RADIUS 30m, RADIUS 50m |
13,0±0,1 |
|
Толщина ленты, мм, не более: | |
|
- плоской для серий BASIC, RADIUS |
0,20 |
|
- плоской для серии STANDARD |
0,23 |
|
0,30 |
|
VARIO |
0,20 |
|
- желобчатой для серии VARIO Rostfrei |
0,18 |
|
Ширина штриха ленты, мм |
0,20±0,05 |
|
Габаритные размеры (ДхШ*В) для модификаций, мм, не более: - twoCOMP 3m, twoCOMP MAGNETIC 3m |
63x60x36 |
|
- twoCOMP 5m, twoCOMP MAGNETIC 5m |
80x80x42 |
|
- twoCOMP 8m, twoCOMP MAGNETIC 8m |
87x86x50 |
|
- twoCOMP 10m, twoCOMP MAGNETIC 10m |
105x100x56 |
|
- VARIO 3m,VARIO Rostfrei 3m |
60x60x28 |
|
- VARIO 5m, VARIO Rostfrei 5m |
70x70x30 |
|
- VARIO 8m, VARIO Rostfrei 8m |
80x85x38 |
|
- BASIC 20m, BASIC 30m |
285x115x45 |
|
- BASIC 50m |
310x137x45 |
|
- BASIC 100m |
390x190x50 |
|
- ERGOLINE 20m, STANDARD 30m |
315x115x42 |
|
- ERGOLINE 30m |
315x132x42 |
|
- ERGOLINE 50m |
392x170x42 |
|
- ERGOLINE 100m |
395x202x45 |
|
- STANDARD 20m |
285x105x45 |
|
- STANDARD 50m |
345x147x45 |
|
- RADIUS 10m, RADIUS 20m |
142x120x42 |
|
- RADIUS 30m |
175x147x42 |
|
- RADIUS 50m |
215x177x42 |
|
Масса для модификаций, кг, не более: - twoCOMP 3m, twoCOMP MAGNETIC 3m, VARIO 3m, VARIO Rostfrei 3m |
0,14 |
|
- twoCOMP 5m |
0,27 |
|
- twoCOMP 8m |
0,50 |
|
- twoCOMP 10m, twoCOMP MAGNETIC 10m |
0,67 |
|
- twoCOMP MAGNETIC 5m |
0,30 |
|
- twoCOMP MAGNETIC 8m |
0,45 |
|
- VARIO 5m |
0,20 |
|
- VARIO 8m |
0,35 |
|
- VARIO Rostfrei 5m |
0,22 |
|
- VARIO Rostfrei 8m |
0,42 |
|
- BASIC 20m |
0,70 |
|
- BASIC 30m |
0,80 |
|
- BASIC 50m |
1,10 |
|
- BASIC 100m |
2,31 |
|
- ERGOLINE 20m |
0,78 |
|
- ERGOLINE 30m |
0,90 |
|
- ERGOLINE 50m |
1,47 |
|
- ERGOLINE 100m |
2,00 |
|
- STANDARD 20m |
0,75 |
|
- STANDARD 30m |
1,00 |
|
- STANDARD 50m |
1,52 |
|
- RADIUS 10m |
0,36 |
|
- RADIUS 20m |
0,60 |
|
- RADIUS 30m |
0,81 |
|
- RADIUS 50m |
1,29 |
|
Температура рабочих условий, °С |
от -40 до +50 |
|
Температура хранения, °С |
от -50 до +50 |
|
Полный средний ресурс, циклов*, не менее: - для рулеток с лентами из нержавеющей стали |
2000 |
|
- для рулеток с лентами из углеродистой стали |
1500 |
|
* - цикл включает в себя вытягивание ленты на полную длину, натяжение рабочим | |
|
усилием, отсчет и наматывание ленты | |
наносится на корпус рулетки наклейкой или печатным способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, ед. |
|
Рулетка измерительная металлическая (модификация в соответствии с заказом потребителя) |
1 | |
|
Руководство по эксплуатации (на поставляемую партию) |
- |
1 |
осуществляется по документу МИ 1780-87 Методические указания. Государственная система обеспечения единства измерений. Ленты образцовые и рулетки металлические измерительные. Методика поверки
Основные средства поверки:
-
- микрометр МК25-2 (рег. № 63396-16);
-
- штангенциркуль ШЦ-П-250-0,05 (рег. № 64144-16);
-
- микроскоп отсчетный МПБ-2, ПГ ±0,02 мм (рег. № 1120-57);
-
- микроскоп универсальный измерительный типа УИМ-23 (рег. № 3705-73);
-
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 -линейка контрольная с отсчетными лупами КЛ;
-
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 - лента измерительная.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рулеткам измерительным металлическим серий twoCOMP, twoCOMP MAGNETIC, VARIO, VARIO Rostfrei, BASIC, ERGOLINE, STANDART, RADIUS
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия Техническая документация «BMI Messzeuge Bayerische MaBindustrie A. Keller GmbH», Германия
Изготовитель«BMI Messzeuge Bayerische MaBindustrie A. Keller GmbH», Германия
Адрес: Rosengasse 12 DE-91217 Hersbruck, Germany
Тел.: +49 9151 7301-49; факс: +49 9151 7301-44
E-mail: info@bmi.de
ЗаявительОбщество с ограниченной ответственностью «СОГЕС»,
(ООО «СОГЕС»), г. Москва, ИНН 7728799575
Адрес: 117997 Москва, ул. Профсоюзная, д 93а
Тел./факс: +7 (495) 250-00-00
E-mail: zakaz@soges.ru
Web-сайт: www.soges.ru
Испытательный центрОбщество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.

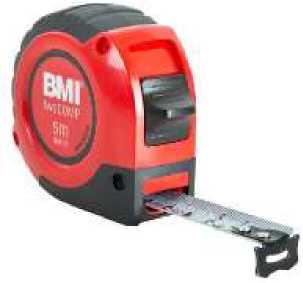

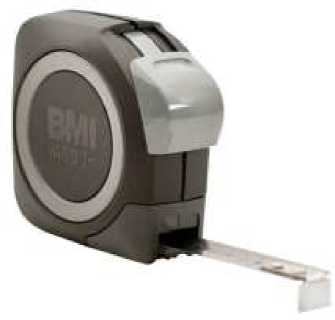

Рисунок 1 - Общий вид руле
ток twoCOMP

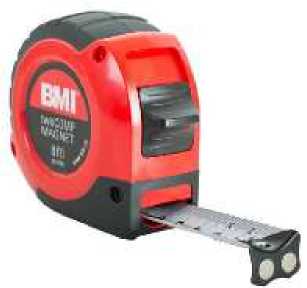

Рисунок 2 - Общий вид рулеток twoCOMP MAGNETIC
Рисунок 3 - Общий вид руле
ток VARIO
Рисунок 4 - Общий вид руле
ток VARIO Rostfrei

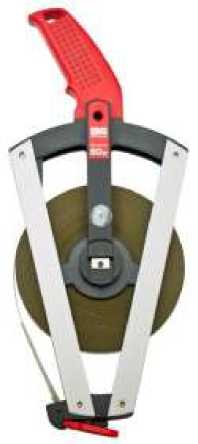

Рисунок 5 - Общий вид рулеток BASIC номинальной длиной
20 м, 30 м и 50 м

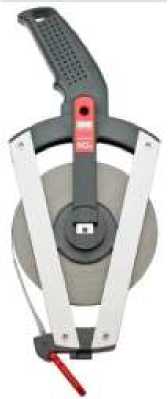

Рисунок 6 - Общий вид рулеток BASIC номинальной длиной 100 м
