МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ «ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москм

О переоформлении свидетельства об утверждении типа средства измерений № 30871 «Газоанализаторы кислорода портативные ПГК-06» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ЗАО «ИНСОВТ», от 2 сентября 2016 г. № 330 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на газоанализаторы кислорода портативные ПГК-06, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15936-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 30871 «Газоанализаторы кислорода портативные ПГК-06», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 15936-08, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.



  С.С.Голубев

  йо.за собой.



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. №1589

Изменения в описание типа на газоанализаторы кислорода портативные ПГК-06

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы кислорода портативные ПГК-06

Газоанализаторы кислорода портативные ПГК-06 предназначены для непрерывного автоматического измерения объёмной доли кислорода, парциального давления кислорода, абсолютного давления и температуры анализируемой газовой среды и обеспечивают выдачу звуковых и световых сигналов при достижении значения объёмной доли кислорода одного из двух заданных уровней сигнализации.

Газоанализаторы кислорода портативные ПГК-06 (в дальнейшем - газоанализаторы) представляют собой портативные приборы непрерывного действия.

Принцип измерений - электрохимический, используется электрохимический датчик гальванического типа с жидким электролитом.

Способ отбора пробы - диффузионный.

Конструктивно газоанализатор выполнен в пластмассовом корпусе со встроенным или выносным датчиком кислорода. Конструкция газоанализаторов позволяет выносить датчик кислорода за пределы корпуса газоанализаторов на расстояние до 50 метров с помощью удлинительного кабеля.

Результаты измерений и параметры режимов работы выводятся на четырехразрядный индикатор (индикатор может быть жидкокристаллическим или светодиодным). Установка режимов отображения и задание режимов работы газоанализатора осуществляется с помощью клавиатуры на лицевой панели газоанализатора

Перечень моделей газоанализаторов в зависимости от сочетания диапазонов измерения объемной доли и парциального давления кислорода приведен в таблице 1.

Таблица 1

• - непрерывное измерение объемной доли и/или парциального давления кислорода, а также температуры и абсолютного давления (в зависимости от модели);

• - сравнение результатов измерений содержания кислорода с заданными пороговыми уровнями и выдачу сигнализации об их достижении;

• - отображение результатов измерений и самодиагностики на дисплее.

Вид климатического исполнения газоанализаторов УХЛ 4 по ГОСТ 15150.

Степень защиты от проникновения воды, пыли и посторонних твердых частиц - IP31 по ГОСТ 14254.

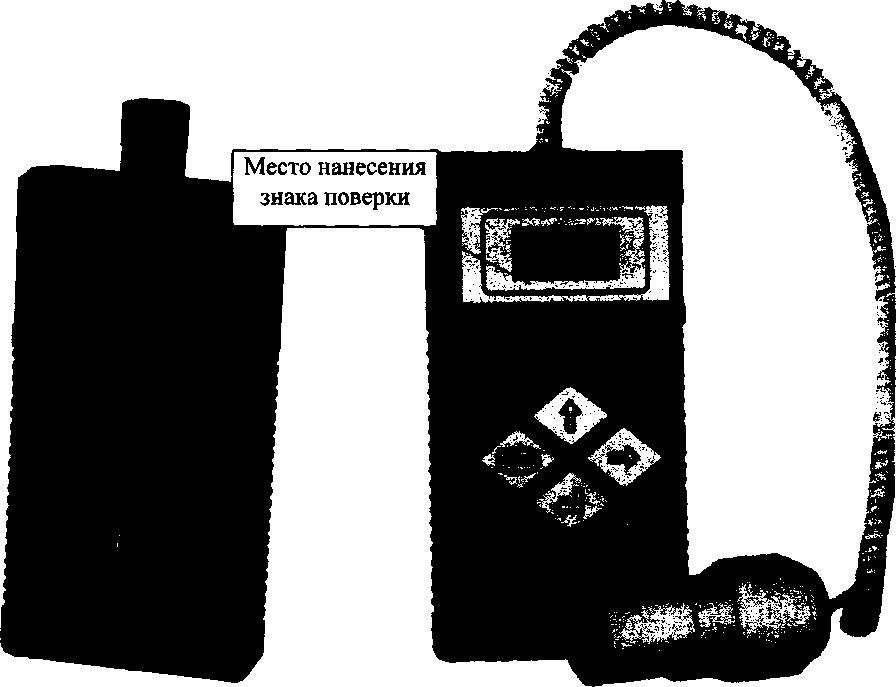

Внешний вид газоанализаторов приведен на рисунке 1.

Рисунок 1 - Общий вид газоанализаторов ПГК-06

Элементы настройки измерительной части измерителя конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Место пломбировки указано на рисунке 2.

Пломба

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли и/или парциального давления кислорода, а также температуры и абсолютного давления (в зависимости от модели).

Встроенное программное обеспечение обеспечивает следующие основные функции:

-обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического датчика кислорода, датчика температуры, датчика давления);

• - отображение результатов измерений на дисплее;

• - самодиагностику аппаратной части газоанализатора;

• - сравнение результатов измерений с заданными пороговыми уровнями и формирование сигнала об их достижении;

• - настройку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

• 1) вычисление значений объемной доли/парциального давления кислорода, температуры, давления по данным от первичного измерительного преобразователя;

• 2) сравнение результатов измерений с предварительно заданными пороговыми уровнями;

• 3) непрерывную самодиагностику аппаратной части газоанализатора.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

• 1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности газоанализатора по измерительным каналам приведены в таблице 3,

Таблица 3

кислорода), с                                                                           7,15,30;

• 3) Предел допускаемого времени установления показаний Т90

по каналу абсолютного давления, с

• 4) Пределы допускаемой дополнительной абсолютной погрешности измерения объемной доли и парциального давления кислорода от изменения температуры на каждые

10 °C, в долях от пределов допускаемой основной абсолютной погрешности

• 5) Время прогрева, с, не более

• 6) Напряжение электропитания:

• - от источника постоянного тока, В

• - от внешнего источника переменного тока частотой 50 Гц

(через адаптер), В                                                          220±22;

• 7) Потребляемая мощность от внешнего источника

электропитания, Вт, не более

• 8) Время непрерывной работы без корректировки

показаний, суток, не менее

• 9) Габаритные размеры(ДхШхВ), мм, не более                          185x85x40;

• 10) Масса без удлинительного кабеля и

сетевого блока питания, кг, не более

• 11) Среднее время наработки на отказ, ч                                      15000.

Условия эксплуатации

Диапазон температуры окружающей среды, °C                       от +1 до +40;

Диапазон атмосферного давления, кПа                             от 84,0 до 106,7;

Относительная влажность при 25 °C, %, не более                               95.

наносится типографским способом на титульный лист Руководства по эксплуатации и в виде наклейки на заднюю сторону корпуса газоанализатора.

Комплектность средства измерений

Комплект поставки газоанализатора приведен в таблице 4. Таблица 4

Примечания

По заказу потребителя длина кабеля может быть до 50 м.

• ²⁾ По заказу потребителя допускается поставка блока питания типа (DC/DC).

• ³⁾ По заказу потребителя газоанализатор может комплектоваться аккумуляторами и зарядным устройством.

• ⁴⁾ По заказу потребителя. Используется при поверке газоанализатора

осуществляется в соответствии с разделом 11 «Методика поверки» с изменениями 1 и 2 документа АРГБ.413411.001 РЭ «Газоанализаторы кислорода портативные ПГК-06. Руководство по эксплуатации», утвержденным ФБУ «Тест-С.-Петербург» 26.04.2016 г.

Основные средства поверки:

• 1) стандартные образцы состава газовые смеси состава кислород - азот (ГСО 10531-2014 и ГСО 10530-2014), выпускаемые по ТУ 2114-014-20810646-2014 в баллонах под давлением;

• 2) барометр-анероид М-110, диапазон измерений от 0 до 800 мм рт.ст, ТУ 25-11.1513-79;

• 3) манометр образцовый МО-1227 диапазон измерений от 0 до 2,5 кг/см², ТУ 25-05-1664-74;

• 4) термометр ТЛ-4 диапазон измерений от 0 до 55°С, цена деления 0,1 °C, ГОСТ 215-73;

• 5) камера низкого давления АРГБ.735225.001, Р_тах = 3 кг/см².

Место нанесения знака поверки указано на рисунке 1.

Методика измерений приведена в документе «Газоанализаторы кислорода портативные ПГК-06. Руководство по эксплуатации» АРГБ.413411.001 РЭ.

• 1. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

• 3. ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

• 4. ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры.

• 5. ГОСТ Р 8.840-2013 ГСИ Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1*10⁶ Па.

• 6. ГОСТ Р 8.802-2012 ГСИ Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

• 7. АРГБ.413411.001   ТУ Газоанализаторы кислорода портативные ПГК-06.

Технические условия.

Закрытое акционерное общество «ИНСОВТ» (ЗАО «ИНСОВТ»), ИНН 7825113329

Адрес: Россия, 190103, г. Санкт-Петербург, Рижский пр., д. 26.

Тел./факс (812) 251-69-00

E-mail: zao@insovt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28,244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484 от 03.02.2016 г.
