МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

14 декабря 2018 г.

2674

Москва

О внесении изменений в описание типа на вычислители количества тепловой энергии ПРАМЕР-ТС-100

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением АО «Промсервис» от 22 октября 2018 г. б/н приказываю:

  • 1. Внести изменения в описание типа на вычислители количества тепловой энергии ПРАМЕР-ТС-100, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72072-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276 Кому выдан; Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019




Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «14» декабря 2018 г. № 2674

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вычислители количества тепловой энергии ПРАМЕР-ТС-100

Назначение средства измерений

Вычислители количества тепловой энергии ПРАМЕР-ТС-100 (далее - вычислители) предназначены для измерений выходных электрических сигналов датчиков параметров теплоносителя (измерительных преобразователей расхода (объема), температуры, давления), вычислений и накопления данных о параметрах теплоносителя и количестве тепловой энергии в открытых и закрытых системах теплоснабжения, а также измерений объёма в системах холодного водоснабжения и температуры окружающего воздуха.

Описание средства измерений

Принцип действия вычислителей основан на преобразовании выходных электрических сигналов от датчиков параметров теплоносителя (измерительных преобразователей расхода (объема), температуры, давления), установленных в трубопроводах, а также от датчиков температуры окружающего воздуха с последующим вычислением и представлением текущих, часовых, суточных, месячных и нарастающим итогом (итоговых) показаний на встроенном табло (индикаторе) и посредством интерфейса USB, RS485, а также на внешнюю карту памяти формата SD количества теплоты (тепловой энергии), массы, объема и объемного расхода, температуры и разности температур, давления, времени нормальной работы вычислителя, текущего времени и даты, времени действия нештатных ситуаций. В вычислителе осуществляется хранение архивной, итоговой информации и параметров настройки. В вычислителе реализованы следующие типы архивов: за час, за сутки, за месяц, итоговые, архив нештатных ситуаций, архив событий (нестираемый). Емкость часовых архивов рассчитана на 1440 часов, суточных - на 1072 суток, месячных - на 64 месяца, итогового архива - на 1072 суток, архива нештатных ситуаций - на 1536 записей, архива событий - на 1536 событий. Вычислители обеспечивают возможность ввода базы данных (параметров настройки и их значений), определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме без возможности ее изменения.

Вычислители представляют собой измерительно-вычислительные устройства с конфигурируемой структурой в части измерения, расчета и представления выходной информации.

Вычислители обеспечивают измерения тепловой энергии по трем тепловым вводам (ТВ1, ТВ2, ТВ3), представленными закрытой и (или) открытой водяными системами теплопотребления. ТВ1, ТВ2 и ТВ3 могут иметь трубопроводы: подающий, обратный и горячего водоснабжения, подпитки или питьевой воды.

Максимальное количество подключаемых датчиков параметров теплоносителя к вычислителям в зависимости от применяемой схемы измерений не более пяти.

Вычислители выполнены в пластиковом корпусе, состоящем из двух частей: крышки и основания. Части корпуса соединяются четырьмя винтами. На стенке основания корпуса установлены герметичные кабельные вводы. Для фиксации по месту монтажа вычислителя на тыльной стороне основания устанавливаются DIN-клипсы под монтажную рейку или монтажные кронштейны. Внутри крышки расположен микропроцессорный модуль, выполняющий измерение, вычисление, отображение и хранение значений параметров теплоносителя, а также передачу информации на внешние устройства. Управление и навигация по меню вычислителя осуществляется на индикаторе вычислителя с помощью четырёхкнопочной клавиатуры. Внешний вид вычислителей представлен на рисунке 1.

Приказ Росстандарта №2674 от 14.12.2018, https://oei-analitika.ru

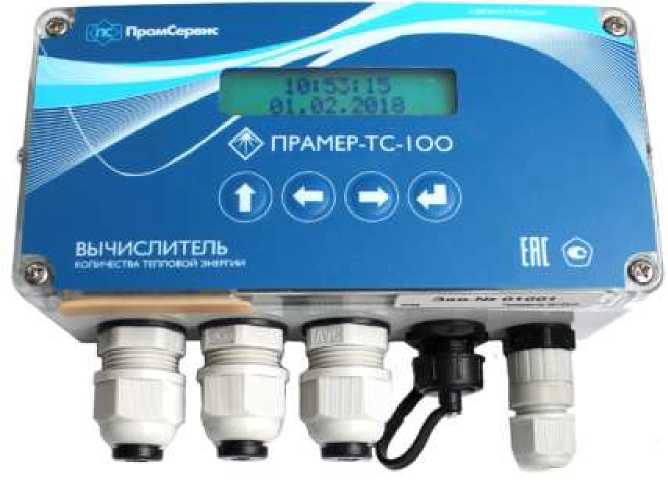

Рисунок 1 - Внешний вид вычислителей

Вычислители обеспечивают измерение сигналов от датчиков:

  • - измерительных преобразователей расхода (объема) с импульсным выходным (пассивный) электрическим сигналом с весом (ценой) импульса от 0,000001 до 1000 дм3/имп.;

  • - измерительных преобразователей температуры (термопреобразователи сопротивления) и разности температур (комплекты термопреобразователи сопротивления) с номинальными статическими характеристиками (НСХ) 100П и Pt100 по ГОСТ 6651-2009;

  • - избыточного давления с верхним пределом измерений до 2,5 МПа с унифицированным выходным сигналом постоянного тока в диапазоне от 4 до 20 мА.

В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению (ПО) вычислители пломбируются в соответствии с рисунком 2.

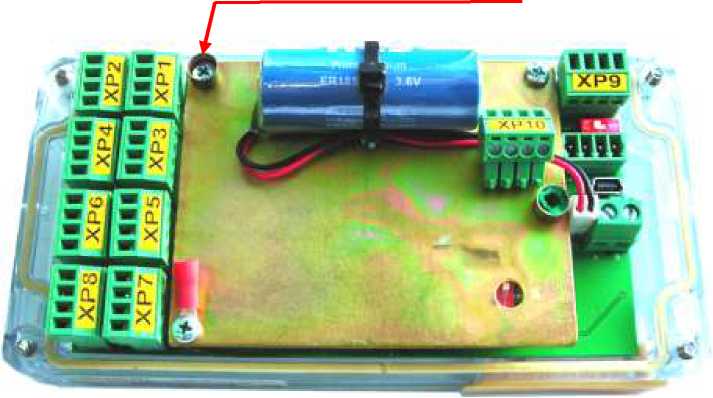

Место пломбирования

Приказ Росстандарта №2674 от 14.12.2018, https://oei-analitika.ru

Рисунок 2 - Пломбирование вычислителей

Программное обеспечение

Программное обеспечение вычислителей встроенное, метрологически значимое, реализует измерительные, вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.

Вычисление плотности и энтальпия воды по определенным (либо договорным) температуре и избыточному давлению, тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в соответствии с рекомендациями МИ 2412-97 "Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя".

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PRAMER PR100

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

0хDDEC

Алгоритм расчета контрольной суммы

CRC16

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.

Влияние программного обеспечения на метрологическое обеспечение учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Метрологические и технические характеристики вычислителей приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики вычислителей

Наименование характеристики

Значение характеристики

Диапазоны измеряемых параметров:

  • - тепловая энергия, ГДж (Гкал)

  • - объем, м3; масса, т

  • - средний объемный расход, м3

  • - температуры:

  • - теплоносителя (воды), °С

  • - окружающего воздуха, °С

  • - разности температур теплоносителя (воды), °С

  • - время, ч

  • - избыточное давление, МПа

Диапазоны измерений входных сигналов:

  • - для каналов преобразования импульсной последовательности в значения объемного расхода:

  • - частота, Гц

  • - для каналов преобразования электрического

сопротивления в значения температуры для НСХ Pt100, 100П        (Ro = 100 Ом а = 0,00385 °С-1 и а = 0,00391

°С-1), Ом

  • - для каналов преобразования постоянного тока в значения избыточного давления, мА

от 0 до 99999999,999 от 0 до 99999999,999 от 0,001 до 3600000

от 0 до 180

от -50 до +80

от 2 до 178

от 0 до 999999,99

от 0 до 2,5

от 0,001 до 1000

от 80 до 170

от 4 до 20

Пределы допускаемой погрешности 1):

  • - тепловая энергия (относительная), %:

  • - при условии измерения разности двух температур

  • - при условии определения разности двух температур, одна из которых измеряется, а вторая (температура холодной воды) принята условно постоянной величиной 2)

  • - объем (абсолютная), м3

±(0,5 + ktmin/kt)

±(0,1+10/Л0) ±1 ед. мл. разряда

Наименование характеристики

Значение характеристики

  • - масса (относительная), %

  • - средний объемный расход (относительная), %

  • - температура (абсолютная), °С

  • - разность температур (абсолютная), °С

  • - избыточное давление (приведенная к Pmax МПа), %

  • - время (относительная), %

±0,1

±0,01

±0,1

±(0,027+0,001-At)

±0,1

±0,01

Электрическое питание:

- напряжение постоянного тока, В (потребляемая мощность, ВА), не более

от 11,4 до 12,6 (внешнее) (1,2) или от 3 до 3,6

(встроенный элемент)

Условия эксплуатации:

  • - температура окружающего воздуха

  • - относительная влажность окружающего воздуха при температуре плюс 35 °С и более низких температурах, без конденсации влаги, %

  • - атмосферное давление, кПа

от -10 до +50

до 95

от 84,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP54

Масса, кг, не более

0,5

Габаритные размеры, мм, не более

160 х 118 х 55

Средний срок службы, лет, не менее

15

Средняя наработка на отказ, ч, не менее

85000

  • 1) Погрешности нормированы от входных цепей вычислителя до показаний на индикаторе и интерфейсного выхода.

At - значения разности температур в подающем и обратном трубопроводах, °С.

\lmnn = 2 или 3 °С - минимальное значение измеряемой разности температур теплоносителя (воды) в подающем и обратном трубопроводах.

А© - разность температур горячей и холодной воды.

Pmax - максимальное избыточное давление, измеряемое вычислителем, МПа.

  • 2) Допускаемая погрешность не учитывает погрешность, обусловленную отклонением температуры холодной воды от ее условно-постоянного значения, введенного в вычислитель.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом и на лицевые панели вычислителей способом трафаретной печати.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Вычислитель количества тепловой энергии

ПРАМЕР-ТС-100

1

_

Паспорт

4217-043-12560879 ПС

1

-

Руководство по эксплуатации

4217-043-12560879 РЭ

1

-

Методика поверки

4217-043-12560879/120

20-061-2018 МП

По заказу

-

Блок питания постоянного тока

БП-1/12-400

1

Или аналогичный по

заказу

по заказу

Сервисное программное обеспечение

"ПРАМЕР-ТС-Мастер"

1

По заказу

Монтажный комплект

-

1

-

Поверка

осуществляется по документу 4217-043-12560879/120-20-061-2018 МП "ГСИ. Вычислители количества тепловой энергии ПРАМЕР-ТС-100. Методика поверки", утвержденному ФБУ "Ульяновский ЦСМ" 18 апреля 2018 г.

Основные средства поверки:

-. магазин сопротивлений ПрофКип Р4834-М1, диапазон от 0,01 до 111111,1 Ом, погрешность ±{0,02+2,540-7((105/R)-1)} % (регистрационный номер 52064-12);

  • - калибратор электрических сигналов СА150, диапазон воспроизведения от 4 до 20 мА, погрешность ±(0,05 % I + 4 мкА) (регистрационный номер 53468-13);

  • - частотомер ЧЗ-54, диапазон от 0,1 до 5000 Гц, диапазон напряжения входного сигнала от 0,03 до 10 В, пределы допускаемой относительной погрешности ± 5^10-7 (регистрационный номер 3163-72);

  • - генератор сигналов специальной формы ГСС-10/1, диапазон генерации частоты электромагнитных колебаний от 10-6 до 106 Гц, погрешность ± (5.10-7.F

+ 1 мкГц)

(регистрационный номер 30405-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и (или) паспорте вычислителя, а также на специальную мастику, расположенную в чашечке винта крепления, в соответствии с рисунком 2.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к вычислителям количества тепловой энергии ПРАМЕР-ТС-100

Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ТУ 4217-043-12560879-2018 Вычислители количества тепловой энергии ПРАМЕР-ТС-100. Технические условия

Изготовитель

Акционерное общество "Промсервис" (АО "Промсервис") ИНН 7302005960

Адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112 Тел./факс: (84235) 4-18-07 / (84235) 4-58-32

E-mail: promservis@promservis.ru

Испытательный центр

Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Ульяновской области" (ФБУ "Ульяновский ЦСМ")

Адрес: 432002, г. Ульяновск, ул. Урицкого 13

Тел./факс: (8422) 46-42-13 / (8422) 43-52-35

E-mail: csm@ulcsm.ru

Web-сайт: http://ulcsm.ru

Аттестат аккредитации ФБУ «Ульяновский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311693 от 22.06.2016 г.
