МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

11 декабря 2018 г.                                             „    2639

Москва

О внесении изменений в описание типа на ротаметры Н 250, DK 32, DK 34, DK 37

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «КРОНЕ Инжиниринг» от 30 ноября 2018 г. № HTIH.SMR.28628.18.01.H28628 приказываю:

• 1. Внести изменения в описание типа на ротаметры Н 250, DK 32, DK 34, DK 37, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48092-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1O36EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ротаметры Н 250, DK 32, DK 34, DK 37 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей, газов и пара.

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки из металла, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.

Положение поплавка передается на индикатор магнитным или индукционным способом. Ротаметры могут быть оснащены электронными или пневматическими преобразователями систем дистанционной передачи показаний по аналоговым выходам (4-20 мА) с наложенным протоколом HART, промышленным протоколам подключения Profibus PA и Foundation Fieldbus, одним или двумя сигнализаторами предельных значений.

Ротаметры H250 выпускаются с индикаторами расхода М9, М10 или М40, которые устанавливаются на конус ротаметра. Индикатор может быть изготовлен с дополнительной защитой от коррозии (M9S) или из нержавеющей стали (M9R).

Индикатор расхода М9 может быть механическим или дополнительно комплектоваться электронным преобразователем ESK.

Конус ротаметров может быть изготовлен из нержавеющей стали (RR), Hastelloy (НС), титана 2(Ti), а также может иметь асептическое исполнение для продуктов питания (F) или иметь футеровку PTFE с керамическим поплавком (C).

На ротаметры Н 250 могут быть установлены предельные выключатели: один предельный выключатель (К1), два предельных выключателя (К2).

Ротаметры Н 250 могут быть изготовлены в специальных версиях: высокотемпературная версия с удлинителем (НТ), версия с рубашкой обогрева (В), версия для горизонтального монтажа (Н), версия для нисходящего потока (U).

Ротаметры DK 37 могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2).

Н 250 могут быть оснащены следующими индикаторами:

-М9 - данный индикатор может быть механическим или дополнительно комплектоваться электронным преобразователем сигналов;

-М10  - данный индикатор может комплектоваться только электронным

преобразователем сигналов;

-М40 - данный индикатор может иметь механическую конструкцию или дополнительно комплектоваться электронным преобразователем сигналов.

Ротаметры DK 37 выпускаются с индикатором расхода М8, который может быть в механическом исполнении (М), либо с электронным преобразователем (Е).

Ротаметры DK 32 и DK 34 могут комплектоваться регулятором давления и предельными выключателями: регулятор перепада давления на входе обозначается (RE), регулятор перепада давления на выходе (RA), один предельный выключатель (К1), два предельных выключателя (К2). Электрическое подключение возможно через кабельный ввод (L) или разъемное соединение (S).

Ротаметры DK 34 выпускаются без игольчатого клапана с вертикальным

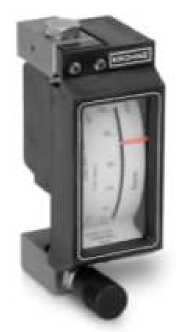

Ротаметр DK 32

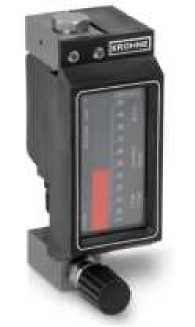

Ротаметр DK 34

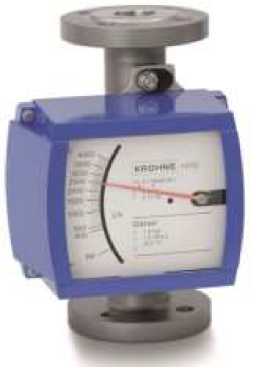

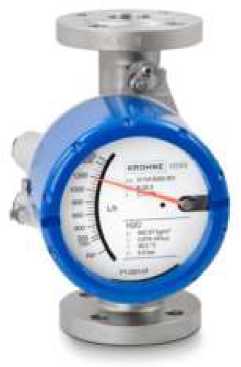

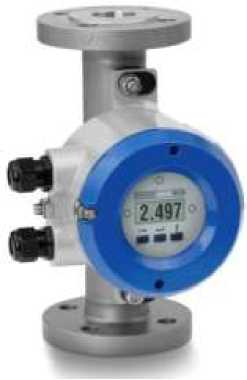

Ротаметр Н 250 с индикатором М10

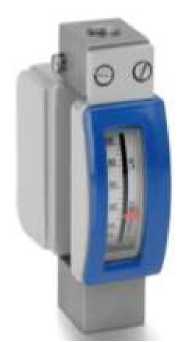

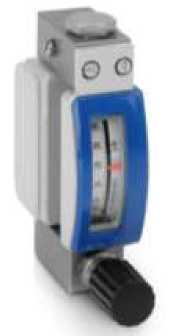

Ротаметр DK 37 с

индикатором М8М

Рисунок 1 - Общий вид ротаметров

В ротаметрах DK 32, DK 34 программное обеспечение отсутствует.

Программное обеспечение ротаметров предназначено для:

- обработки измерительной информации;

- индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом индикаторе (ЖКИ);

- формирования параметров выходных сигналов;

- настройки ротаметров;

- проведение диагностики ротаметра.

Программное обеспечение (ПО) является встроенным программным обеспечением.

Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. Для контроля работы ротаметров проводится самодиагностика.

Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО "высокий" в соответствии с Р 50.2.007-2014.

Таблица 1.1 - Идентификационные данные программного обеспечения ротаметра DK37 с

индикатором М8Е (HART).

Таблица 1.2 - Идентификационные данные программного обеспечения ротаметра H250 c индикатором M9 (HART).

Таблица 1.3 - Идентификационные данные программного обеспечения ротаметра H250 c индикатором M9 (PROFIBUS PA).

Таблица 1.4 - Идентификационные данные программного обеспечения ротаметра H250 c индикатором M10.

Таблица 1.5 - Идентификационные данные программного обеспечения ротаметра H250 c индикатором M40 (HART).

Таблица 1.6 - Идентификационные данные программного обеспечения ротаметра H250 c индикатором M40 (FF/PA).

Таблица 2 - Метрологические характеристики ротаметров

Таблица 3 - Технические характеристики ротаметров

наносится на табличку ротаметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 48092-11 «Ротаметры Н 250, DK 32, DK 34, DK 37 фирмы «KROHNE Messtechnik GmbH», Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 30 мая 2011 г.

Основные средства поверки:

• - установка поверочная 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,001 до 170,0 м³/ч, пределы допускаемой относительной погрешности измерений не более ±0,5 %;

• - установка поверочная 1-го разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения объемного расхода воздуха от 0,001 до 9500,0 м³/ч, пределы допускаемой относительной погрешности измерений не более ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация фирмы-изготовителя «KROHNE Messtechnik GmbH», Германия

Фирма «KROHNE Messtechnik GmbH», Германия Адрес: Людвиг-Кроне-Штрассе 5, Дуйсбург, 7058

Общество с ограниченной ответственностью «КРОНЕ Инжиниринг» (ООО «КРОНЕ Инжиниринг»)

ИНН 7716526213

Адрес: 443538, Самарская обл., Волжский район, массив Жилой массив Стромилово

Тел.: (846) 230 04 70, факс: (846) 230 03 13

Web-сайт: http://krohne.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
