МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

4 декабря 2018 г.                                           _№  2572

Москва

О внесении изменений в описание типа на комплексы типа СДК

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ЗАО «Камышинский опытный завод» от 22 октября 2018 г. б/н приказываю:

• 1. Внести изменения в описание типа на комплексы типа СДК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72090-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.Х1.2018 до 08.11,2019

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Комплексы типа СДК (далее - комплекс) предназначены для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.

Принцип работы комплексов основан на динамическом методе измерений массы и объема жидкости в потоке.

Комплекс состоит из:

- измерительного модуля (ИМ);

- блока системы управления наливом (БСУН);

- насосного модуля;

- устройства доступа на цистерну;

- устройства налива;

- устройства слива;

- автоматизированного рабочего места оператора налива (далее - АРМ);

- вспомогательного оборудования.

ИМ состоит из счетчика-расходомера массового Micro Motion (первичный преобразователь - модель F, электронный преобразователь - модель 2700, регистрационный № Федеральном информационном фонде по обеспечению единства измерений (далее -рег. № ФИФ) 45115-16) (далее - счетчик) и технологического оборудования. Счетчик осуществляет измерение объема и массы отпускаемой дозы жидкости и передачу результатов измерений на БСУН. Связь между ИМ с БСУН осуществляется по цифровому интерфейсу RS-485.

Основными элементами БСУН являются: шкаф управления с контроллером (Контроллер программируемый SIMATIC S7-1200), операторская панель, органы управления и индикации (кнопки с лампами), запорно-регулирующая арматура.

БСУН обеспечивает:

• - управление, контроль работы и защиту технологического оборудования комплекса;

• - сбор и учет измерительной информации с ИМ;

• - заданную производительность налива;

• - обмен информацией комплекса с АСУ ТП верхнего уровня;

• - аварийное закрытие запорно-регулирующей арматуры при возникновении аварийных ситуаций.

АРМ с установленным программным обеспечением, предназначен для:

• - передачи разрешения на налив и заданную дозу;

• - отображения аварийных сообщений на мониторе;

• - хранение и передачу информации о произведенных наливах на верхний уровень АСУ ТП;

• - визуализации процесса налива.

АРМ имеет в своем составе: персональный компьютер, монитор, принтер (опционально), средства коммуникации с БСУН (сетевой коммутатор).

Условное обозначение комплекса:

Общий вид комплекса представлен на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, счетчик, входящий в состав комплекса, пломбируются в соответствии с эксплуатационной документацией на него. Схемы пломбировки комплекса от несанкционированного доступа представлены на рисунках 2 - 3.

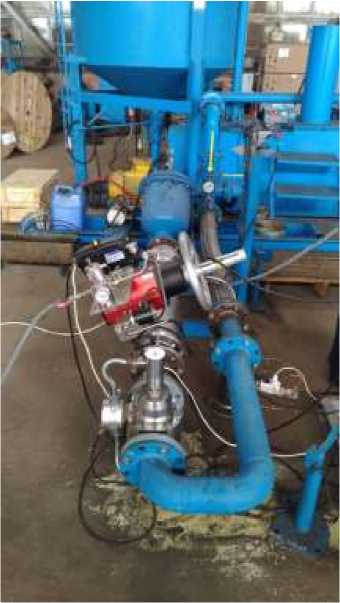

Рисунок 1 - Общий вид комплекса

Место нанесения

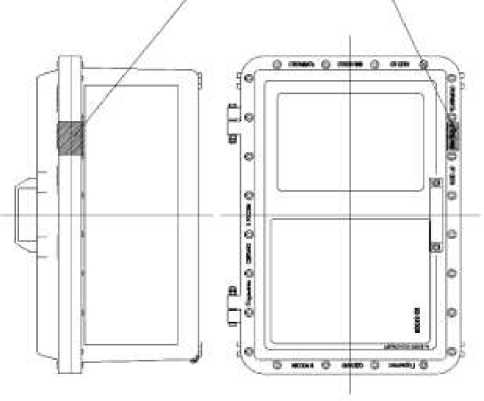

Рисунок 2 - Место нанесения пломбы эксплуатирующей организацией или изготовителем на шкаф управления

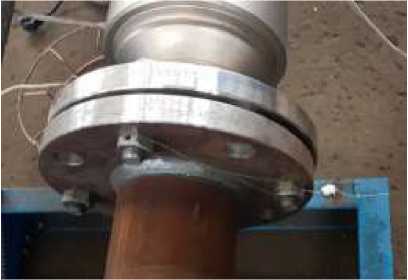

Рисунок 3 - Пломба поверителя, препятствующая демонтажу счетчика

Комплексы имеют резидентное программное обеспечение (РПО) и внешнее программное обеспечение (ВПО). РПО устанавливается в контроллер при изготовлении комплекса, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 3. ВПО устанавливается на АРМ, данное ПО защищено с помощью авторизации пользователя, паролей и ведения журнала событий. Идентификационные данные приведены в таблице 4. Нормирование метрологических характеристик комплексов проведено с учетом влияния ПО.

Уровень защиты программного обеспечение в соответствии с Р 50.2.077-2014:

• - для РПО - «высокий»;

• - для ВПО - «средний».

Таблица 1 - Идентификационные данные РПО

Таблица 2 - Идентификационные данные ВПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

наносится на маркировочную табличку комплексов ударно-точечным методом и на эксплуатационную документацию типографским способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МЦКЛ.0236.МП «Комплексы типа СДК. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.02.2018 г.

Основные средства поверки:

Вторичный эталон единицы объема жидкости по приказу Росстандарта от 07.02.2018 г. № 256, установка поверочная средств измерений объема и массы УПМ 2000, рег. № в ФИФ 45711-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также согласно рисунку 3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходом жидкости

ТУ 3689-009-53581965-2016 Комплексы типа СДК. Технические условия (Изменения № 1)

Общество с ограниченной ответственностью «Камышинский опытный завод» (ООО «Камышинский опытный завод»)

ИНН 3436011278

Адрес: 403888, Волгоградская обл., г. Камышин, ул. Кубанская, д. 1б

Телефон: +7 (84457) 9-61-32

E-mail: info@koz.ru

Web-сайт: www.koz.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Web-сайт: http://www.kip-mce.ru/

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
