Приложение А Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 ноября 2018 г.                                            „   2453

Москва

Об утверждении Государственной поверочной схемы для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденного приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 29 декабря 2017 г. №  3021 (с изменениями, внесенными

приказом  Федерального  агентства  по  техническому  регулированию

и метрологии от 29 июня 2018 г. № 1342), а также принимая во внимание раздел V протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 124-пр приказываю:

• 1.  Утвердить прилагаемую государственную поверочную схему для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единицы энергетической яркости инфракрасного излучения (ГЭТ 48-2018), для вторичных и рабочих эталонов и средств измерений энергетической яркости и силы излучения и вводится в действие с 30 апреля 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.106-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К».

• 4.  ФГУП «ВНИИФТРИ» (С .И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036EE32711E88OE9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «26» ноября 2018 г. № 2453

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭНЕРГЕТИЧЕСКОЙ ЯРКОСТИ И СИЛЫ ИЗЛУЧЕНИЯ ТЕПЛОВЫХ ИСТОЧНИКОВ С ТЕМПЕРАТУРОЙ ОТ 220 ДО 1360 К

Настоящая государственная поверочная схема для средств измерений энергетической яркости и силы излучения с равномерной спектральной чувствительностью во всем рабочем диапазоне длин волн тепловых источников с температурой от 220 до 1360 К устанавливает порядок передачи единиц энергетической яркости в диапазоне от 40 до 6140³ Вт/(ср^м²) и силы излучения в диапазоне от 1 • 10^-4 до 15 Вт/ср в спектральном диапазоне от 0,3 до 50 мкм от государственного первичного эталона при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки (приложение А).

Порядок передачи единиц средствам измерений в диапазонах измерений более 61-10³ Вт/(ср^м²) и 15 Вт/ср, а также менее 40 Вт/(ср^м²) и 1-10^-4 Вт/ср, определяется локальными поверочными схемами.

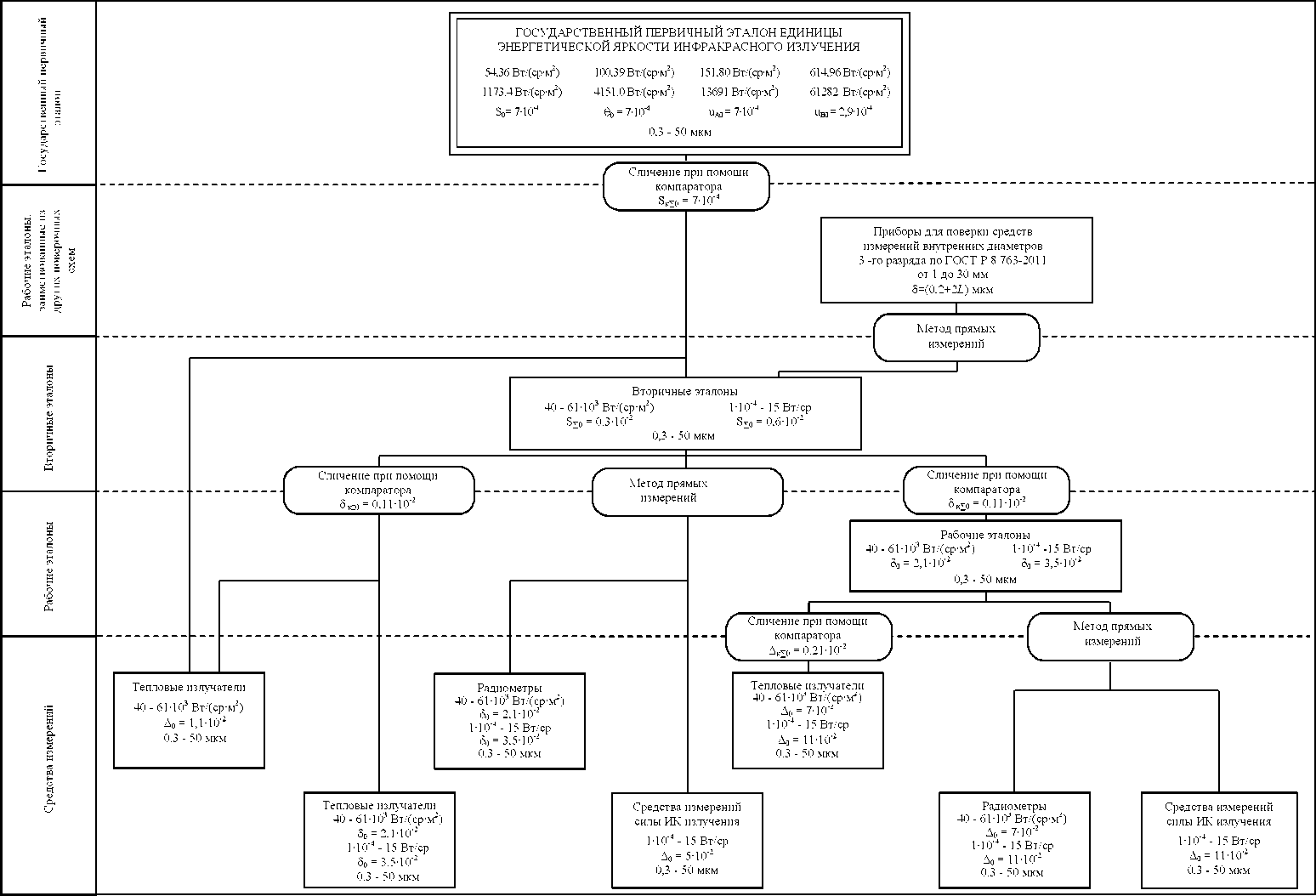

Графическая часть Государственной поверочной схемы для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К представлена в приложении А.

• 2.1. Государственный первичный эталон единицы энергетической яркости инфракрасного излучения состоит из комплекса следующих средств измерений:

  • 2.1.1 тепловые излучатели, выполненные в виде моделей абсолютно черного тела на основе фазовых переходов чистых веществ - ртути, воды, галлия, индия, олова, цинка, алюминия и меди - и представляющие собой набор мер, воспроизводящих единицу энергетической яркости;

  • 2.1.2 радиометры - компараторы, предназначенные для передачи единицы энергетической яркости вторичным эталонам и средствам измерений повышенной точности методом сличения и представляющие собой оптикоэлектронные приборы.

• 2.2. Номинальные значения энергетической яркости, воспроизводимой государственным первичным эталоном при температуре фазовых переходов ртути, воды, галлия, индия, олова, цинка, алюминия и меди, составляют соответственно: 54,36 Вт/(ср^м²); 100,39 Вт/(ср^м²); 151,80 Вт^ср-м²); 614,96 Вт/Сср-м²); 1173,4 Вт/(ср^м²); 4151,0 Вт/(ср^м²); 13691 Вт/(ср^м²); 61282 Вт/(ср^м²), при постоянной Стефана - Больцмана, равной (5,670373±0,000023)-10^-8 Вт/(м²<К⁴).

• 2.3. Государственный первичный эталон обеспечивает воспроизведение единицы и передачу ее с относительным средним квадратическим отклонением результата измерений (S₀) не превышающим 7-10^-4 при 10 независимых измерениях, доверительная граница относительной неисключенной систематической погрешности результата измерений (0_О) не превышает 740^-4 при доверительной вероятности 0,99. Относительная стандартная неопределенность, оцененная по типу A не превышает 7-10^-4, оцененная по типу B: 2,9-10^-4.

• 2.4. Государственный первичный эталон применяют для передачи единицы энергетической яркости вторичным эталонам и средствам измерений повышенной точности - тепловым излучателям сличением при помощи компаратора в спектральном диапазоне от 0,3 до 50 мкм.

• 3.1. В качестве рабочих эталонов, заимствованных из других поверочных схем, применяют приборы для поверки средств измерений внутренних диаметров по ГОСТ Р 8.763-2011 в диапазоне от 1 до 30 мм.

• 3.2.  Доверительные границы абсолютной погрешности 5 (при доверительной вероятности 0,99) рабочих эталонов, заимствованных из других поверочных схем, составляют от (0,2 + 2-L) мкм, где L - длина в метрах.

• 3.3.  Рабочие эталоны, заимствованные из других поверочных схем, применяют для передачи единицы вторичным эталонам методом прямых измерений.

• 3.4. Допускается при передаче единицы длины использовать приборы для поверки средств измерений внутренних диаметров более высокого разряда.

• 4.1. В качестве вторичных эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела с постоянной и регулируемой температурой в диапазоне энергетической яркости от 40 до 61 •IO³ Вт/(ср-м²) и в диапазоне силы излучения от 10 ⁴ до 15 Вт/ср, в спектральном диапазоне 0,3 до 50 мкм.

• 4.2. Средние квадратические отклонения результатов сличений (S_s0) вторичных эталонов с государственным первичным эталоном не превышают значений, указанных в таблице 1.

Таблица 1 - Характеристики относительных погрешностей эталонов

• 4.3. Вторичные эталоны применяют для передачи единицы рабочим эталонам и средствам измерений энергетической яркости и силы излучения сличением при помощи компаратора и методом прямых измерений.

• 5.1. В качестве рабочих эталонов применяют тепловые излучатели, выполненные в виде моделей абсолютно черного тела с энергетической яркостью от 40 до 61-10³ Вт/(ср-м²) и силой излучения от 1-10^-4 до 15 Вт/ср, в спектральном диапазоне 0,3 до 50 мкм.

• 5.2. Доверительные границы относительной погрешности (So) при доверительной вероятности 0,95 не превышают значений, указанных в таблице 1.

• 5.3. Рабочие эталоны применяют для поверки средств измерений сличением при помощи компаратора и методом прямых измерений.

• 6.1. В качестве средств измерений применяют тепловые излучатели в виде моделей абсолютно черного тела, радиометры для диапазона энергетической яркости от 40 до 6И10³ Вт/(ср^м²), тепловые излучатели с силой излучения от И 10 ⁴ до 15 Вт/ср, радиометры и средства измерений силы ИК излучения в диапазоне силы излучения от 1-10 ^-4 до 15 Вт/ср, в спектральном диапазоне 0,3 до 50 мкм.

• 6.2. Предел допускаемой относительной погрешности (Д₀) средств измерений - тепловых излучателей с энергетической яркостью от 40 до 61-10³ Вт/(ср^м²), поверяемых по государственному первичному эталону и вторичному эталону, составляет 1,1-10^-2

Доверительные границы относительной погрешности (5₀) средств измерений - тепловых излучателей и радиометров, поверяемых по вторичным эталонам, при доверительной вероятности 0,95, составляют 2,Г10^-2 - для энергетической яркости и 3,5 • 10^-2 - для силы излучения.

Предел допускаемой относительной погрешности (Д0) средств измерений силы ИК излучения, поверяемых по вторичным эталонам, составляет 5-10^-2.

Предел допускаемой относительной погрешности (Д0) средств измерений - тепловых излучателей, радиометров и средств измерений силы ИК излучения, поверяемых по рабочим эталонам, составляет 7И0^-2 - для энергетической яркости и 11-10^-2 - для силы излучения.

• 6.3. Соотношение доверительной границы относительной погрешности (5₀) рабочих эталонов и предела допускаемой относительной погрешности (Д₀) средств измерений должно составлять не более 1 : 3.
