МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

22 октября 2018 г.                                            „   2220

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 56231 «Измерители плотности бесконтактные ИПБ-1К-ХХ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «НТЦ Экофизприбор» от 14 сентября 2018 г. № 2018/611 приказываю:

• 1.  Внести изменения в описание типа на измерители плотности бесконтактные ИЛЬ-1К-ХХ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57970-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП РТ 1991-2018 «ГСИ. Измерители плотности бесконтактные ИПБ-1К-ХХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» и распространить действие документа на измерители плотности бесконтактные ИПБ-1К-ХХ, находящиеся в эксплуатации и вновь выпускаемые.

• 3.  Переоформить свидетельство об утверждении типа №  56231

«Измерители плотности бесконтактные ИЛЬ-1 К-ХХ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57970-14, в связи с заменой документа на методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20,11,2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» октября 2018 г. № 2220

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Измерители плотности бесконтактные ИПБ-1К-ХХ

Измерители плотности бесконтактные ИПБ-1К-ХХ предназначены для бесконтактного измерения плотности пульп и жидких сред в трубопроводах (при их полном заполнении) и различных технологических установках.

Принцип действия измерителя плотности бесконтактного основан на регистрации изменения плотности потока гамма-излучения в месте расположения чувствительной зоны установленного на трубопроводе блока детектирования, вызванного изменением плотности протекающих по трубопроводу пульп или растворов. Поток гамма-излучения от излучателя ослабляется контролируемым материалом и регистрируется блоком детектирования, в котором этот поток преобразуется в последовательность статистически распределенных импульсов со средней частотой следования импульсов прямо пропорциональной плотности потока излучения.

Конструктивно измеритель плотности бесконтактный состоит из кассеты СН с радионуклидным источником ОСГИ Na-22, блока детектирования БД и блока обработки информации БОИ. Блок детектирования и кассета с источником натрий-22 крепится непосредственно на трубопроводе. Блок БОИ с дисплеем устанавливается на рабочем месте оператора. Результаты измерения выводятся на экран дисплея. Предусмотрен вывод информации в виде токового выхода 4-20 мА. При необходимости измеритель плотности бесконтактный комплектуется блоком питания (БП).

В зависимости от решаемой технической задачи измеритель плотности бесконтактный может комплектоваться различными блоками детектирования (БД) и блоками обработки информации (БОИ).

Измерители плотности бесконтактные имеет четыре различные модификации (варианта комплекта поставки):

Модификация 10 (обозначение - ИПБ-1К-10) содержит блок детектирования БД-6-1Д или блок детектирования БД-6-5Д, блок обработки информации БОИ-3 или блок обработки информации БОИ-4, блок питания БП-2.

Модификация 11 (обозначение - ИПБ-1К-11) содержит блок детектирования БД-6-1 или блок детектирования БД-6-5, блок обработки информации БОИ-3 или блок обработки информации БОИ-4, блок питания БП-2 .

Модификация 12 (обозначение - ИПБ-1К-12) содержит блок детектирования БД-7-1Д или блок детектирования БД-7-5Д, блок обработки информации БОИ-3 или блок обработки информации БОИ-4 с блоком питания БП-2 или блок обработки информации БОИ-7.

Модификация 13 (обозначение - ИПБ-1К-13) содержит блок детектирования БД-7-1 или блок детектированияБД-7-5, блок обработки информации БОИ-3 с блоком питания БП-2 или блок обработки информации БОИ-4 с блоком питания БП-2 или блок обработки информации БОИ-7.

Рисунок 1 - Общий вид кассет СН с радионуклидным источником

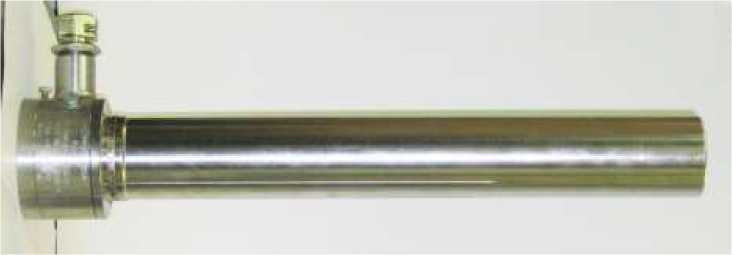

Рисунок 2 - Общий вид блока детектирования БД-6-1Д или БД-6-5Д

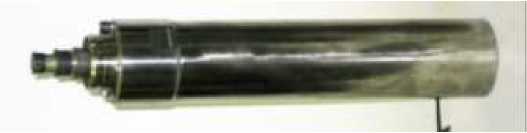

Рисунок 3 - Общий вид блока детектирования БД-6-1 или БД-6-5

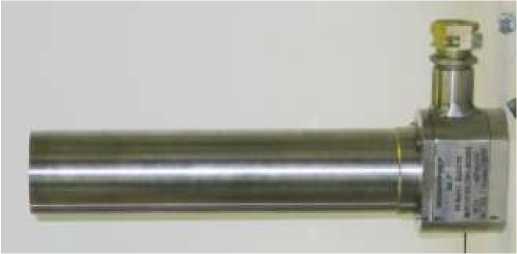

Рисунок 4 - Общий вид блока детектирования БД-7-1Д или БД-7-5Д

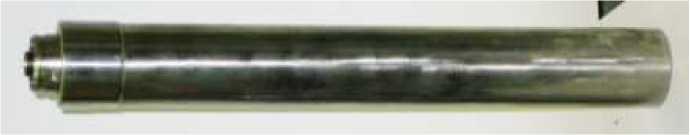

Рисунок 5 - Общий вид блока детектирования БД-7-1 или БД-7-5

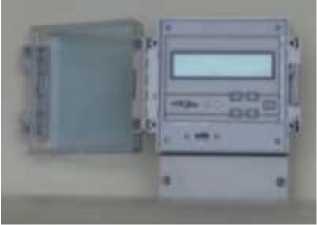

Рисунок 7 - Общий вид блока обработки информации БОИ-4

Рисунок 8 - Общий блока обработки информации БОИ-7

Рисунок 9 - Общий вид блока питания БП-2

Рисунок 10 - Схема пломбировки от несанкционированного доступа блоков

БД-6-1, БД-6-1Д, БД-6-5, БД-6-5Д

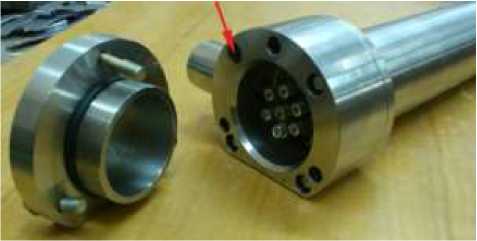

Рисунок 11 - Схема пломбировки от несанкционированного доступа блоков БД-7-1, БД-7-1Д, БД-7-5, БД-7-5Д

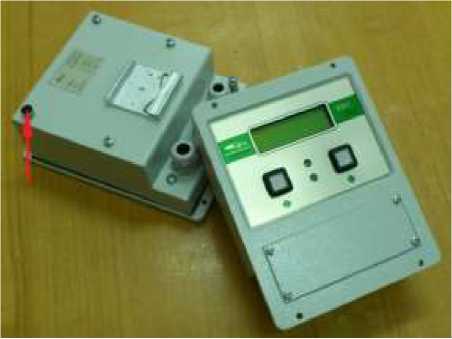

Рисунок 12 - Схема пломбировки от несанкционированного доступа блока БОИ-4

Программное обеспечение входящего в состав прибора блока БОИ-4 представляет собой программный продукт, реализующий алгоритм работы блока в соответствии с его функциональными возможностями.

При подаче питания блок загружает из энергонезависимой памяти микроконтроллера следующие параметры: градуировочную зависимость, время усреднения, дату калибровки, фон, период архивации, пределы диапазона, аварийные пределы, необходимые вспомогательные коэффициенты и параметры. После инициализации программа опрашивает энергонезависимый таймер реального времени и получает текущую дату и время и на основе анализа дат определяет коэффициент распада источника.

Загруженные параметры после заставки выводятся на индикацию, и блок начинает измерение основного параметра. От поступающих на вход импульсов с блока детектирования программа производит усреднение частоты, коррекцию частоты, функциональное преобразование в основной измеряемый параметр и вывод его на дисплей. Также программа рассчитывает ток для токовой петли, который пропорционален значению основного измеряемого параметра.

Одновременно программа принимает измененные значения параметров, вводимых с клавиатуры на лицевой панели блока, заносит в энергонезависимую память контроллера и загружает их в процесс измерения.

Дополнительно в режиме архивации программа периодически заносит основной измеряемый параметр в буферную энергонезависимую память. При записи данных на флеш-диск программа осуществляет перенос архива из буферной памяти на записывающийся флеш-диск.

Блок работает под управлением программы «nov_archiv.hex», которая записывается в микроконтроллер блока.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом и на блок обработки информации измерителя плотности бесконтактного ИПБ-1К-ХХ в виде наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП РТ 1991-2018 «ГСИ. Измерители плотности бесконтактные ИПБ-1К-ХХ. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 августа 2018 г.

Основные средства поверки:

• - набор ареометров общего назначения АОН-2 по ГОСТ 18481-81 с диапазоном измерений от 1000 до 1270 кг/м³ с погрешностью ± 1 кг/м³;

• - стенд для поверки и испытаний измерителя плотности бесконтактного ИПБ-1К КЗРС. 137000.002;

• - набор пластин-имитаторов с геометрическими размерами (300 ± 5) х (300 ± 5) мм и толщиной (10 ± 2) мм».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия

КЗРС.843000.001 ТУ«Измеритель плотности бесконтактный ИПБ-1К. Технические условия»

Общество с ограниченной ответственностью «Научно-технический центр Экофизприбор» (ООО «НТЦ Экофизприбор»)

ИНН 7726724172

Юридический адрес: 117638, г. Москва, Варшавское шоссе, д. 56, стр. 2

Телефон: +7 (495) 797-64-25 , +7 (495) 797-64-26, +7 (495) 797-34-74

E-mail: mail@ecophyspribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: +7 (495) 129-19-11

Факс: +7 (495) 124-99-96

E -mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
