№2194 от 18.10.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 51448
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП-06
Приказы по основной деятельности по агентству Вн. Приказ № 2194 от 18.10.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
18 октября 2018 г.
2194
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП-06
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ФГУП «НИИ НПО «ЛУЧ» от 03 августа 2018 г. № 227-101-01/3077 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления ТСП-06, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14457-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036ECDCO11E78ODAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11,2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «18» октября 2018 г. № 2194
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСП-06 Назначение средства измеренийТермопреобразователи сопротивления ТСП-06 (далее - ТС или термопреобразователи) предназначены для непрерывных измерений температуры (воздуха и деталей) внутри герметичных от воздействия окружающей среды устройств, используемых в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры химически неагрессивных газообразных и жидких сред.
Описание средства измеренийПринцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Конструктивно термопреобразователи состоят из измерительной вставки с одним платиновым ЧЭ и защитной арматуры. ТС выполнены без защитной головки с герметизацией выводов и удлинительными проводами с наконечниками или без них.
Защитная арматура выполнена из стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-72.
ТС имеют следующие исполнения: 427.13-00, 427.13-01, 427.13-02, 427.13-03, 427.13-04, 427.13-05, 427.13-06, 427.13-07, 427.13-08. Исполнения различаются длиной монтажной части, диаметром арматуры, способом крепления и номинальной статической характеристикой (далее - НСХ) преобразования. Кроме того, по требованию потребителя ТС могут поставляться с индивидуальной статической характеристикой преобразования (далее - ИСХ) функции Каллендара - Ван Дюзена.
Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х или 4-х проводная.
ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

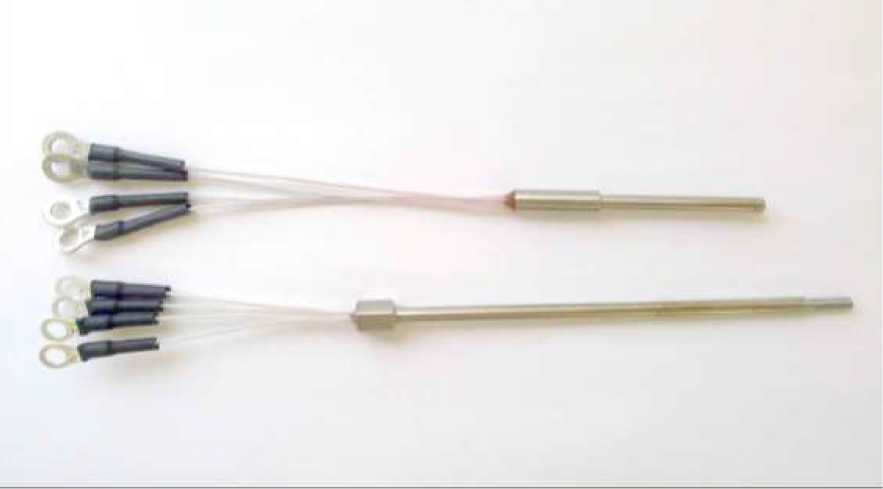

Фото общего вида термопреобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления ТСП-06
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С | |
|
- для ТС с НСХ |
от -50 до +150 |
|
- для ТС с ИСХ |
от 0 до +150 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
10П, 50П, 100П, Pt100 |
|
Температурный коэффициент а, °С-1 | |
|
- для НСХ типов 10П, 50П, 100П |
0,00391 |
|
- для НСХ типа Pt 100 |
0,00385 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
АА(*), А(*), В, С |
|
- для НСХ типов 50П, 100П | |
|
- для НСХ типа 10П |
В |
|
- для НСХ типа Pt 100 |
АА(*), А(*), В |
|
Допуск ТС, °С, |
для класса АА: ±(0,1+0,0017-|t|) |
|
где |t| - абсолютное значение температуры, °С, без учета |
для класса А: ±(0,15+0,002-|t|) |
|
знака |
для класса В: ±(0,3+0,005-|t|) для класса С: ±(0,6+0,01-|t|) |
|
Пределы допускаемых отклонений сопротивления ТС |
±0,2 |
|
от ИСХ (в температурном эквиваленте), °С | |
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА | |
|
- для ТС с R=10 Ом |
20 |
|
- для ТС с Rо=50 Ом |
10 |
|
- для ТС с 1<о 100 Ом |
7 |
|
Наименование характеристики |
Значение |
|
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более.
|
5 10 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее |
100 |
|
Длина монтажной части ТС, мм |
52; 68; 76; 106 |
|
Диаметр монтажной части ТС, мм |
4; 6 |
|
Масса, кг |
от 0,02 до 0,056 |
|
Климатическое исполнение ТС по ГОСТ 15150-2015 |
УХЛ3, УХЛ4, М4, ТВ3, ТМ3 |
|
Тип атмосферы по ГОСТ 15150-69 |
IV |
|
Группа исполнения по ГОСТ Р 52931-2008 |
Д2 |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 |
V4 |
|
Группа механического исполнения по ГОСТ 30631-99 |
М5 |
|
Группа исполнения по устойчивости к помехам ТС по ГОСТ 32137-2013 |
IV |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Рабочие условия эксплуатации:
|
от -50 до +150 до 100 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Назначенный срок службы ТС, лет |
10 |
|
Средняя наработка до отказа ТС, ч, не менее |
250000 |
|
() Примечание: Для ТС класса АА и А не допускается использование двухпроводной схемы соединения внутренних проводов. | |
наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.
Комплектность средства измеренийКомплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
427.06ПС |
1 экз. (допускается групповой паспорт на партию ТС до 25 шт.) |
|
Руководство по эксплуатации |
427.06РЭ |
1 экз. (на партию ТС до 25 шт.) |
осуществляется по документу ГОСТ 8.461-2009 ГСИ. «Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» и Руководству по эксплуатации 427.06РЭ (для ТС с ИСХ), согласованному в части методики поверки ГЦИ СИ ФГУП «ВНИИМС», 2002 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-06ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 95 2537-94 Термопреобразователи сопротивления ТСП-03, ТСП-04, ТСП-05, ТСП-06. Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)
ИНН 5036005308
Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24
Тел. +7 (495) 502-79-51, факс: +7 (495) 543-33-63
E-mail: npo@sialuch.ru
Web-сайт: http//www.sialuch.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
