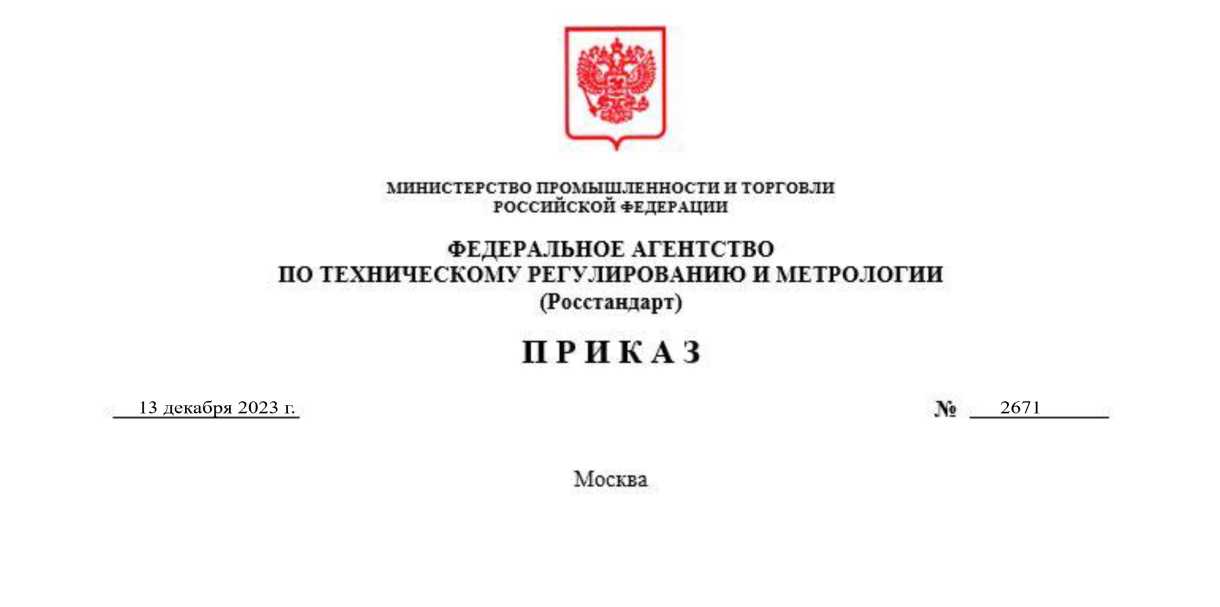

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

№   2671

13 декабря 2023 г.

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», пунктом 1 главы I Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294 «О Федеральном агентстве по техническому регулированию и метрологии», пунктом 10 и абзацем четвертым пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки МП 2550-0138-2010 «Государственная система обеспечения единства измерений. Комплексы гидрологические автоматизированные АГК-1. Методика поверки» с изменением № 1, согласованную федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева») 20 октября 2023 г. для комплексов гидрологических автоматизированных АГК-1, производства фирмы «SEBA Hydrometrie GmbH & Co.KG», Германия, и фирмы «SEBA Hydrometrie GmbH», Германия, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номером 44677-10, согласно приложению к настоящему приказу.

• 2. Отменить методику поверки МП 2550-0138-2010 «Комплексы гидрологические автоматизированные АГК-1. Методика   поверки», утвержденную федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева») 20 мая 2010 г., для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5. Федеральному государственному бюджетному учреждению «Всероссийский научно-исследовательский институт метрологической службы» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» декабря 2023 г. № 2671

Государственная система обеспечения единства измерений

Комплексы гидрологические автоматизированные АГК-1

Методика поверки

МП 2550-0138-2010

с Изменением № 1

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

.....

дёрай|ЦБ1идиректор

У Г1 «ВНИИМ им. Д.И. Менделеева»

/ А.Н. Пронин

^кЙбря 2023 г.

... -----------------------

Государственная система обеспечения единства измерений

Комплексы гидрологические автоматизированные АГК-1

Методика поверки

МП 2550-0138-2010

с Изменением № 1

И.о. руководителя научно-исследовательского отдела госэталонов в области аэрогидрофизических параметров ФГУП «ВНИИМ им. ^.Менделеева»

А.Ю. Левин

Руководитель лаборатории испытаний в целях утверждения типа средств измерений аэрогидрофизических параметров ФГУП «ВНИ . Д.И. Менделеева» П.К. Сергеев

г. Санкт-Петербург 2023 г.

• 1. Общие положения

Данная методика поверки распространяется на комплексы гидрологические автоматизированные АГК-1 (далее - комплексы, комплексы АГК-1), предназначенные для измерений расхода и (или) уровня водного потока.

Методика поверки обеспечивает прослеживаемость комплексов АГК-1 к государственным первичным эталонам единиц величин: Государственному первичному эталону единицы длины - метра (ГЭТ2-2021), Государственному первичному эталону единицы давления-паскаля (ГЭТ23-2010), Государственному первичному специальному эталону единиц массы и объема жидкости в потоке, массового и объёмного расходов жидкости (ГЭТ63-2019).

Методы, обеспечивающие реализацию методики поверки:

• - прямые измерения при поверке измерительных каналов уровня;

• - косвенные измерений при поверке измерительных каналов уровня, измерительных каналов расхода.

Комплексы подлежат первичной и периодической поверке.

Методикой поверки предусмотрена поверка отдельных измерительных каналов (далее - ИК). Информация об объемах проведенной поверки заносится в Федеральный информационный фонд по обеспечению единства измерений в установленном законодательством Российской Федерации порядке.

Методикой поверки предусмотрена периодическая поверка в условиях эксплуатации. Раздел 1 (Введен дополнительно, Изм. №1)

• 2. Перечень операций поверки средства измерений

Таблица 1

2.1 При отрицательных результатах одной из операций поверка прекращается. Таблица 1 (Измененная редакция, Изм. №1)

• 3. Требования к условиям проведения поверки

При проведении поверки должны быть соблюдены следующие условия:

• - температура воздуха, °C                                  от 14 до 20;

• - относительная влажность воздуха, %                     от 40 до 80;

• - атмосферное давление, кПа                              от 84 до 106,7;

• - температуры воды, °C                                   от 12 до 16

При проведении поверки в условиях эксплуатации ИК уровня должны быть соблюдены следующие требования:

• - температура воздуха, °C                                  от 0 до 40;

• - относительная влажность воздуха, %                     не более 95;

• - температуры воды, °C                                   от 0 до 30;

- атмосферное давление, кПа                                 от 84 до 106,7;

При этом не должны нарушаться требования к условиям применения (эксплуатации) средств поверки (эталонов).

Раздел 3 (Измененная редакция, Изм. №1)

• 4.  Требования к специалистам, осуществляющим поверку.

  • 4.1 К поверке допускаются лица, имеющие группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности электроустановок потребителей» и изучившие эксплуатационную документацию и настоящий документ, а также руководства по эксплуатации на все СИ, входящие в поверяемый комплекс, и все оборудование, используемое при поверке.

  • 4.2 Поверитель должен иметь необходимые навыки работы с персональным компьютером (ноутбуком) и операционной системой не ниже Windows ХР.

Раздел 4 (Измененная редакция, Изм. №1)

• 5.  Метрологические и технические требования к средствам поверки

Таблица 2

Продолжение таблицы 2

Таблица 2 (Измененная редакция, Изм. №1)

• 6 Требования (условия) по обеспечению безопасности проведения поверки

  • 6.1 При поверке необходимо соблюдать требования ГОСТ 22261-94 и ГОСТ 12.2.020-76.

  • 6.2   При проведении поверки соблюдают требования безопасности, определяемые:

• - правилами безопасности труда и пожарной безопасности, действующими на предприятии;

• - правилами безопасности при эксплуатации используемых эталонов, испытательного оборудования и поверяемого комплекса, приведенными в эксплуатационной документации;

• 6.3 Монтаж электрических соединений проводят в соответствии с ГОСТ 12.3.032 и Правилами устройства электроустановок (раздел ОН).

Раздел 6 (Измененная редакция, Изм. №1)

• 7  Внешний осмотр средства измерений

  • 7.1  При проведении внешнего осмотра должно быть установлено соответствие комплекса АГК-1 следующим требованиям:

• - соответствие внешнего вида СИ описанию типа СИ;

• - четкость и хорошая различимость маркировок и заводского номера;

• - наличие знака утверждения типа в месте, указанном в описании типа СИ;

• - комплектность должна соответствовать эксплуатационной документации;

• - отсутствие механических повреждений или иных дефектов, влияющих на качество работы.

Раздел 7 (Измененная редакция, Изм. №1)

• 8 Подготовка к поверке и опробование средства измерений

  • 8.1  Контроль условий проведения поверки.

    • 8.1.1 При поверке должны быть проверены условия проведения поверки, указанные в разделе 3 настоящей методики поверки.

8.1.2Для контроля условий поверки используются средства поверки, приведенные в таблице 2.

• 8.2 Подготовка к поверке ИК расхода в условиях эксплуатации

  • 8.2.1 Системы RQ-24 рассчитывают текущий расход путем использования измеренных значений поверхностной скорости потока, уровня воды и определяющих для них значений коэффициента к по формуле:

Q = A(h) ■ VI ■ к,

где Q - расход, м³/с;

VI - локально измеренная поверхностная скорость потока, м/с;

A(h) - площадь поперечного сечения потока, м²;

к - безразмерный коэффициент.

Локально измеренная поверхностная скорость потока отличается от средней скорости Vm на коэффициент к:

к-

VI

Коэффициент к зависит от уровня h в текущий момент времени и определяется заранее вместе с площадью поперечного сечения и уровня для конкретного створа реки, на котором установлена система, методами, описанными в МИ-1759. Эти данные заносятся в память компьютера, как базовые, где хранятся в таблице расходов, и используются для количественного расчета расхода. В процессе количественного расчета расхода системы автоматически учитывают изменения уровня, коэффициента к и площади поперечного сечения.

• 8.2.2 Горизонтальные акустические доплеровские профилографы течений (ADCP) Channel Master должны устанавливаться на берегу водотока таким образом, чтобы в межень их датчики находились в воде ниже уровня воды в русле водотока.

• 8.2.3 Подготавливают все СИ к измерениям согласно Руководствам по эксплуатации и размещают на столике многоканальный контроллер MDS-5-Unilog.

• 8.2.4 Подключают выходы поверяемого прибора к входам контроллера MDS-5-Unilog через интерфейсы RS-232 или RS-485 согласно руководствам по эксплуатации каждого СИ. Одновременно подключают задействованные выходы контроллера портам персонального компьютера, с помощью которого считывают данные измерений.

• 8.3 Подготовка к поверке средств измерений уровня

  • 8.3.1 Уровнемеры радарные SEBAPULS подготовить к работе согласно «Руководству по эксплуатации»;

-подготовить вспомогательное оборудование и эталонные СИ согласно эксплуатационной документации на них.

• 8.3.2 Уровнемеры гидростатические DST-22, уровнемеры поплавковые SURFLOAT- II и уровнемеры барботажные PS-Light- II готовят к поверке следующим образом:

• - наполняют емкость 1 (рис. А.1 Приложения 1) водой из водопровода ГОСТ Р 51232 до отметки, нанесенной на внутренней стенке емкости;

• - подготавливают установку к измерениям согласно руководству по эксплуатации, размещают на столике многоканальный контроллер и закрепляют уровнемеры специальными приспособлениями;

• - подключают выходы уровнемеров к входам контроллера MDS-5-Unilog через интерфейсы RS-232 или RS-485 согласно руководствам по эксплуатации каждого уровнемера;

• - одновременно подключают задействованные выходы контроллера MDS-5-Unilog к портам персонального компьютера, с помощью которого считывают данные измерений;

• - устанавливают и крепят уровнемеры на столешнице (рис. А.1, Приложение 1) (возможен вариант одновременной поверки в шахте всех трех типов, указанных выше уровнемеров);

• - устанавливают на установке начальный (нулевой) уровень воды в шахте.

Примечание:

При поверке с применением калибратора давления СНР6000 запрещается:

• - создавать давление, превышающее верхний предел измерений поверяемого преобразователя;

• - отсоединять преобразователь от задатчика давления при значении давления более 5 % от его верхнего предела измерения.

• 8.4 Опробование

  • 8.4.1 Уровнемеров гидростатических DST-22, уровнемеров поплавковых SURFLOAT- II и уровнемеров барботажных PS-Light- II

В процессе опробования проверяют работоспособность уровнемеров: обнуляют их показания уровня, при совпадении значений нулевых значений уровнемеров и показаний уровня на мониторе персонального компьютера включают установку согласно руководству по ее эксплуатации и поднимают уровень воды на 1-2 м (кнопки на пульте управления 1 или 2 следят за показаниями уровнемеров при прямом ходе и обратном до нуля, здесь все показания уровнемеров и установки должны вернуться на ноль).

• 8.4.2 Опробование уровнемеров радарных SEBAPULS

При опробовании уровнемера устанавливается его работоспособность в соответствии с технической документацией (ТД).

Подготовьте к работе уровнемер в соответствии с Руководством по эксплуатации.

Подключите первичные преобразователи из комплекса к многоканальному контроллеру MDS-5-Unilog и убедитесь в отображении на дисплее соответствующих значений измеряемого уровня.

• 9 Определение метрологических характеристик средства измерений

• 9.1.1 Определение метрологических характеристик ИК расхода

• 9.1.1.1  Определение относительной погрешности при измерении расхода воды в водотоках, S i, % проводят путем сравнения значений расходов, полученных с помощью горизонтальных акустических профилографов Chanel Master или систем измерения расходов RQ-24, полученными по методике МИ-1759 детальным способом по формуле:

6 . ₌ iQui -Qflij _ _{100 %}

Qgi

где Q_ui - измеренное значение расхода, м³/с;

Qgi - действительное значение расхода, полученное по МИ-1759 детальным способом, м³/с.

• 9.1.1.2 Результаты считаются положительными, если в рабочем диапазоне измерений относительная погрешность ИК расхода не превышает ±15 %.

• 9.1.2 Определение метрологических характеристик ИК уровня

• 9.1.2.1 Определение приведенной погрешности в рабочем диапазоне измерений уровня для ИК с уровнемером радарным SEBAPULS

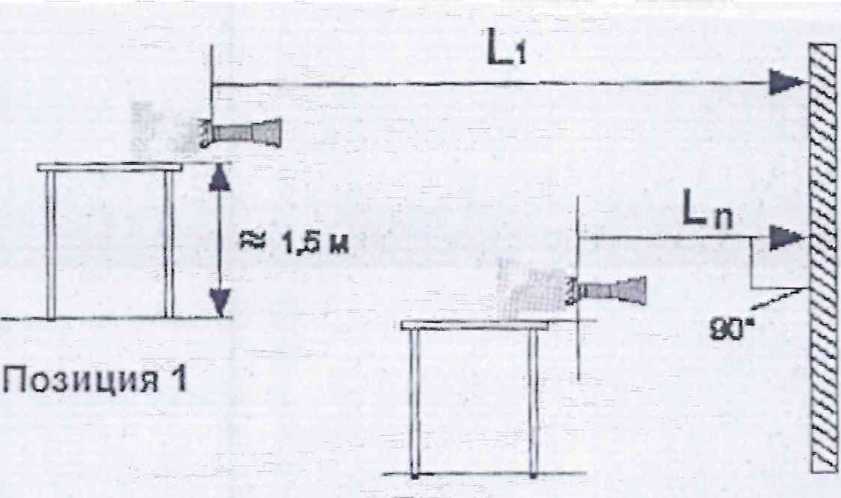

• 9.1.2.1.1 При поверке в качестве имитатора поверхности воды используют ровную поверхность стены. Закрепленный уровнемер на подставке, как показано на рисунке 1, устанавливают в позицию 1 с помощью лазерного дальномера на расстояние Li = Е посредством специального крепления так, чтобы ось корпуса рупорной антенны была горизонтальна. Проводят измерения 2 раза и записывают в протокол измеренные значения уровня в позиции 1 по лазерному дальномеру и с дисплея многоканального контроллера MDS-5-Unilog или с монитора компьютера.

• 9.1.2.1.2 Переустанавливают уровнемер в позицию п (не менее 0,9 м от стены, рекомендуется производить измерения не менее чем в 5 позициях, равномерно распределенных в диапазоне измерений уровня) с помощью лазерного дальномера на расстоянии L_n = F и выполняют те же действия, что и для позиции 1.



Позиция л

Рисунок 1

• 9.1.2.1.3 Определяют значение абсолютной погрешности комплекса при измерениях уровня по формуле:

Ду= L_y- L_x

где L_x - значения расстояний в позиции 1 и п, измеренные лазерным дальномером, мм;

L_y - значения расстояний, измеренные уровнемером (по дисплею), мм.

• 9.1.2.1.4 Определяют приведенную погрешность, 5_пр, по формуле:

Ду

5_пр = у ' ЮО %

где У - верхнее значение диапазона измерений уровня воды.

• 9.1.2.1.5 Результаты считаются положительными, если в рабочем диапазоне измерений приведенная погрешность ИК уровня не превышает ±0,05 %.

• 9.1.2.2 Определение приведенной погрешности в рабочем диапазоне измерений уровня для ИК с уровнемером гидростатическим DST-22, уровнемером поплавковым SURFLOAT-II и уровнемером барботажным PS-Light- II выполняется в следующем порядке:

• 9.1.2.2.1  Определяют абсолютную погрешность в диапазоне измерений уровня уровнемером. Измерительные точки распределены равномерно с шагом, равным один метр, на прямом ходу (подъеме уровня воды) и на обратном ходу (спаде уровня воды).

• 9.1.2.2.2 В установке на всех измерительных точках устанавливается автоматически при прямом и обратном ходе уровня, пуск на следующую точку осуществляется нажатием кнопки щитка управления следующего номера после записи данных измерений в протокол на мониторе ПК (Приложение 2).

• 9.1.2.2.3 Абсолютную погрешность поверяемого уровнемера определяют как разность между показаниями поверяемого уровнемера и установленного уровня в У ПУ на Гой измерительной (контрольной) точке при прямом, Д"^р, и обратном, Д^^ир ходах

д^пр_ _нпр _ рпр

^пп ^пуст’

ттобр _ ттОбр ^пп     ^пуст >

где С, Ну^Р_т, С^р, H°^Gp - показания поверяемого уровнемера и уровня воды в УПУ при

прямом и обратном ходах изменения уровня воды в шахте УПУ соответственно.

• 9.1.2.2.4 На всех поверочных точках должно выполнятся условие:

дп^р(°^бр)< _10см

• 9.1.2.2.5 Поверку комплекса с уровнемером гидростатическим DST-22, PS-Light-II в составе допускается проводить по МИ 1997 с применением калибратора давлений СРН6000. Пункт 9.1.2.2.5 (Измененная редакция, Изм. №1)

• 9.1.2.2.6 Абсолютную и приведенную погрешность определяют в диапазоне давления от О до 10000 мм вод. ст., от нулевой измерительной (контрольной) точки давления до максимальной измерительной точки давления. Измерительные точки должны быть распределены равномерно с шагом, равным 520 мм вод. ст. на прямом ходу (подъеме давления) и на обратном ходу (спаде давления). Точки калибровки вносятся непосредственно в СРН6000 (или через ПО Easy-cal).

Пункт 9.1.2.2.6 (Измененная редакция, Изм. №1)

• 9.1.2.2.7 Операции установки давления выполняются согласно руководству по эксплуатации калибратора.

• 9.1.2.2.8  Вычисление погрешности производится аналогично таковому при использовании установки поверки уровнемеров эталонной УПУ.

• 9.1.2.2.9 Определяют приведенную погрешность 5_пр, %, по формуле:

<5_пр =    • ЮО %

где Н - диапазон измерений;

Д_н - погрешность в конце диапазона при уровне Н = 10 м.

• 9.1.2.2.10 Результаты считаются положительными, если в рабочем диапазоне измерений приведенная погрешность ИК уровня не превышает ±0,1 %.

Пункт 9.1.2.2.10 (Измененная редакция, Изм. №1)

• 9.1.3 Определение метрологических характеристик ИК уровня в условиях эксплуатации.

• 9.1.3.1 При нецелесообразности демонтажа оборудования допускается проведение периодической поверки в условиях эксплуатации.

• 9.1.3.2 Поверка ИК уровня воды комплексов с датчиками уровня всех типов проводятся три раза в течении одного интервала между поверками (в период межень, половодье и между ними), в следующем порядке:

• 9.1.3.3 Показания рейки водомерной отсчитывают от высотных отметок гидрологического поста, указанных в техническом паспорте поста согласно ГОСТ 25855-83, результаты измерений должны быть приведены к нулю поста.

• 9.1.3.4 Установите рейку водомерную на сваю гидрологического поста.

• 9.1.3.5 Откройте клапан рейки и выдержите ее в воде не менее 1 мин.

• 9.1.3.6 В момент закрытия клапана рейки произвести отсчет уровня Н_эт.

• 9.1.3.7 Фиксируйте показания Н_и™ комплекса.

• 9.1.3.8 Вычислите абсолютную погрешность АН измерений уровня воды по формуле:

АН — Н_изм~ Н_эт

• 9.1.3.8 Вычислите приведенную погрешность 5_Пр, %, измерений уровня воды по формуле:

5_пр =     ■ 100 %

где Н - диапазон измерений;

• 9.1.3.8 Результаты считаются положительными, если в рабочем диапазоне измерений приведенная погрешность ИК уровня не превышает ±0,05 % с уровнемером радарным SEBAPULS-20; ±0,1 % с уровнемерами DST-22, PS-Light-II, SURFLOAT-II.

• 10  Подтверждение соответствия средства измерений метрологическим требованиям.

10.1В результате оценки значений характеристик, полученных в результате поверки, делается вывод о пригодности дальнейшего использования средства измерений.

Раздел 10 (Введен дополнительно, Изм. №1)

• 11  Оформление результатов поверки

  • 11.1 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений или извещение о непригодности к применению средства измерений.

  • 11.2 Протокол оформляется по запросу.

Раздел 11 (Измененная редакция, Изм. №1)

ПРИЛОЖЕНИЕ 1

(обязательное)

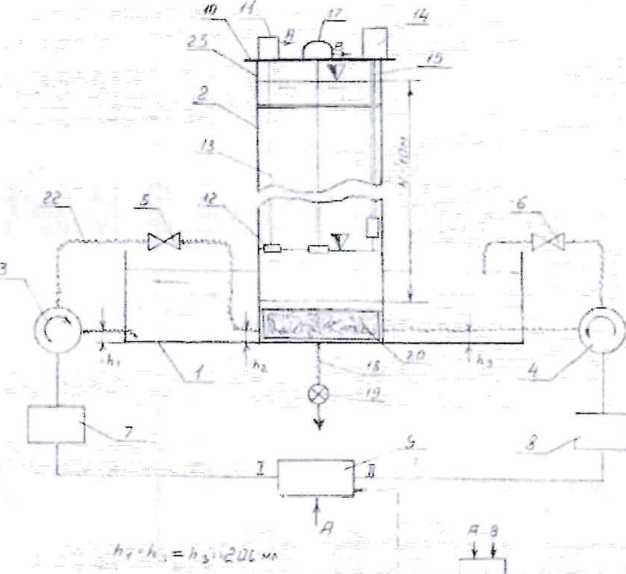

-емкость с Hn.ioii слркутнрхiciiiei в гидравлической системе: 2- шахта (труба стальная диаметром 0.8 м и высо-пг 1м>. '- насос тнетаюший вод;* в o-.atv 2 4-и;. ч н> •. . . пощий во.в ■ • m-w- '-о'??, п<ыя к тапаи; 6-обратныи клапан: 7-преобраловатсль частстный оборотов асинхронного шигатеяя мсс ’ ч-н->-.-.б_!\;•••> -._с._н, часюпни оборотом асинхронное о дви1Тис;1ч пасса-У v-wnipo ер. 1б-^н юшница. 11..черны й.че1ьно.мер. 12-пи ;._*•.«!> перемещающийся по тросу 13. I.»- натянуты.! .рик 14-б.юк . морения >ршшя ы> 1ы .БИУВ), 15-лены иг-ч'р к'дьн.чя БИУВ с грузом натяжения и контактом еггролитнчсского датчика ^: “-гтгн;ср=емыи уровнемер: 18-сброс воды ил установки через хтинм >\ ‘0- 26-гасмтсль во ,м\. . .ы в Виде; 21-ноу (бук; 22-трубопроводы Ду-40; 23-нак.;ткн (к. тр>6\ 2 ВЫСОТЫ 1м

Рисунок А. 1 - Схема оборудования эталонной установки

ПРИЛОЖЕНИЕ 2

(рекомендуемое)

ПРОТОКОЛ №_от « »____

поверки комплекса гидрологического автоматизированного АГК-1 Состав комплекса:

Зав. номер_____________

Условия поверки:

-температура окружающего воздуха, °C _______

-относительная влажность, %           _______

-атмосферное давление, кПа           _______

Средства поверки:_____________________________________________

Определение относительной погрешности измерений расхода воды

Таблица 1

Определение погрешности измерений уровня воды (для всех уровнемеров из состава комплекса, кроме радарных)

Таблица 2

Определение погрешности измерений уровня воды (для радарных уровнемеров)

Таблица 3

Комплекс гидрологический автоматизированный АГК-1

зав. номер___________________________________

годен (негоден)

Поверитель___________________________________________________________

подпись      фамилия, имя, отчество

11
