МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

03 ноября 2023 г.                                                               №     2320

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 19 октября 2023 г. № 2221 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 1 приложения к приказу от 19 октября 2023 г. № 2221 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р.Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2320

Лист № 1 Регистрационный № 57474-14 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики- регистраторы «БАТЫР»

Назначение средства измерений

Теплосчетчики - регистраторы «БАТЫР» (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.

Описание средства измерений

Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока c электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в табл.1, 2 и 3. ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного паспорта, калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора.

Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров. В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом измеренные и нормированные значения количества теплоты, объемов, масс, давлений, средних или средневзвешенных температур, а так же значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплоосчетчика. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации "сухая труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.

Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация - от 45 суток до 90 суток в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.

В зависимости от комплектности поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:

- К - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;

- А и Д - для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;

- Е - для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;

- Р и Т - составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе.

Регистраторы расхода исп. РИ имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу и последовательный интерфейс для передачи цифровых значений объемного расхода. Регистраторы расхода исп. РС имеют последовательный интерфейс для передачи цифровых значений объемного расхода, а также измерительные каналы для подключения термометров сопротивления и датчиков давления.

Вывод измеренной и накопленной информации из теплосчетчиков осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний модем теплосчетчика обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.

В таблице 1 приведены основные технические характеристики водосчетчиков и расходомеров, подключаемых к импульсным каналам измерений объемного расхода.

Таблица 1

Тип измерительного канала и Преобразователя объема (расхо

да)

Ду, мм

Диапазон расходов, м3

Диапазон температур, °С

Рабочее давление, МПа

№ Госре-

естра

Счетчики горячей воды ВСТ

от 15 до 250

от 0,012 до

1200

от 5 до 150

1.6

51794-12

Счетчики горячей воды ВСГд

от 15 до 250

от 0,012 до

1200

от 5 до 150

1.6

51794-12

Счетчики холодной воды ВСХд

от 15 до 250

от 0,012 до

1200

от 5 до 150

1.6

51794-12

Расходомер-счетчик электро

магнитный РСЦ

от 15 до 400

от 0,1 до

2500

от 2 до 160

2,5

45536-10

Счетчики горячей и холодной воды СТВХ и СТВУ

от 15 до 250

от 0,012 до

1200

от 5 до 150

1.6

32540-11

Счетчики горячей и холодной воды ВСКМ90

от 15 до 50

от 0,03 до

30

от 5 до 120

1,0

32539-11

Типы комплектов термопреобразователей сопротивления, применяемых в теплосчетчиках, приведены в таблице 2.

Таблица 2

Тип термопреобразователя

Номер в Госре-

естре

Тип термопреобразова

теля

Номер в Госре-

естре

КТПТР-01,03, 06, 07, 08

46156-10

ТПТ-1, 17, 19, 21, 25Р

46155-10

КТС-Б

43096-09

ТС-Б-Р

43287-09

КСТВ

47133-11

Pt500

46019-10

Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.

Таблица 3

Тип преобразователя давления

Номер в Госреестре

Тип преобразователя давления

Номер в Госреестре

МИДА

50730-12

сд-в

28313-11

ДД-И-1,00-01М,

04М, 05, 06, 07, 08

19935-11

ДД

46540-11

ПДИ

45004-10

DMP 3XX, DMP 4XX

56795-14

МТ100М

46325-10

Корунд-ДИ-001

47336-11

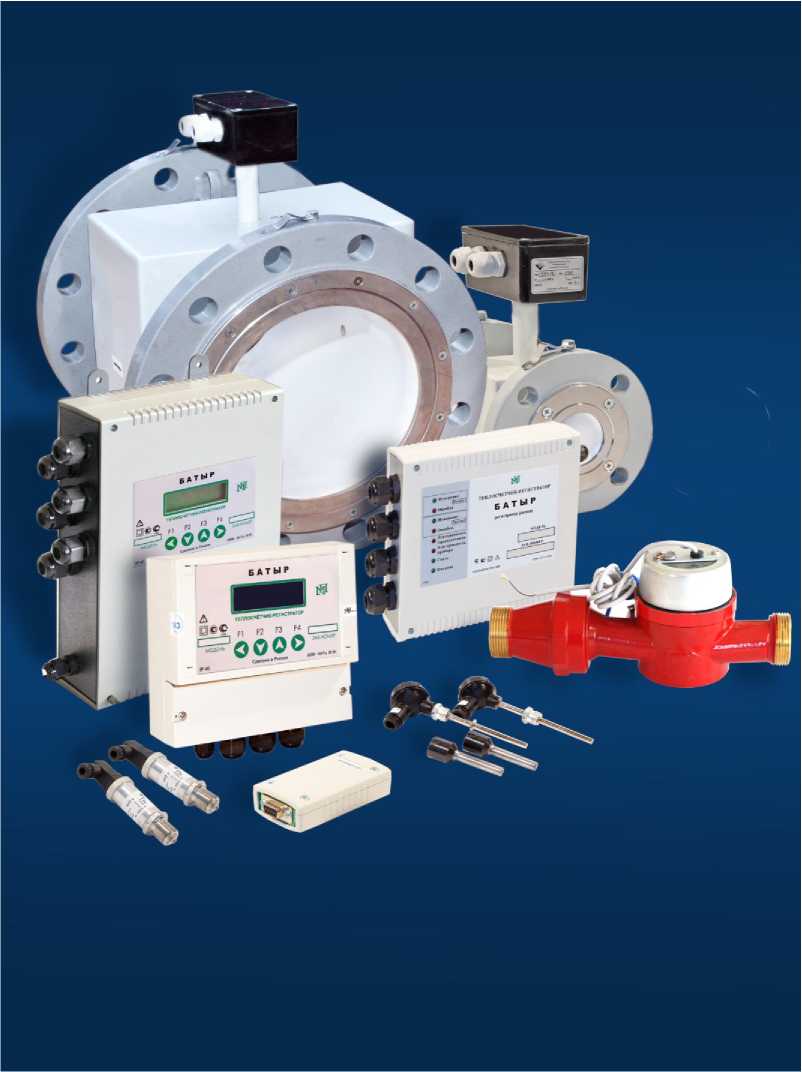

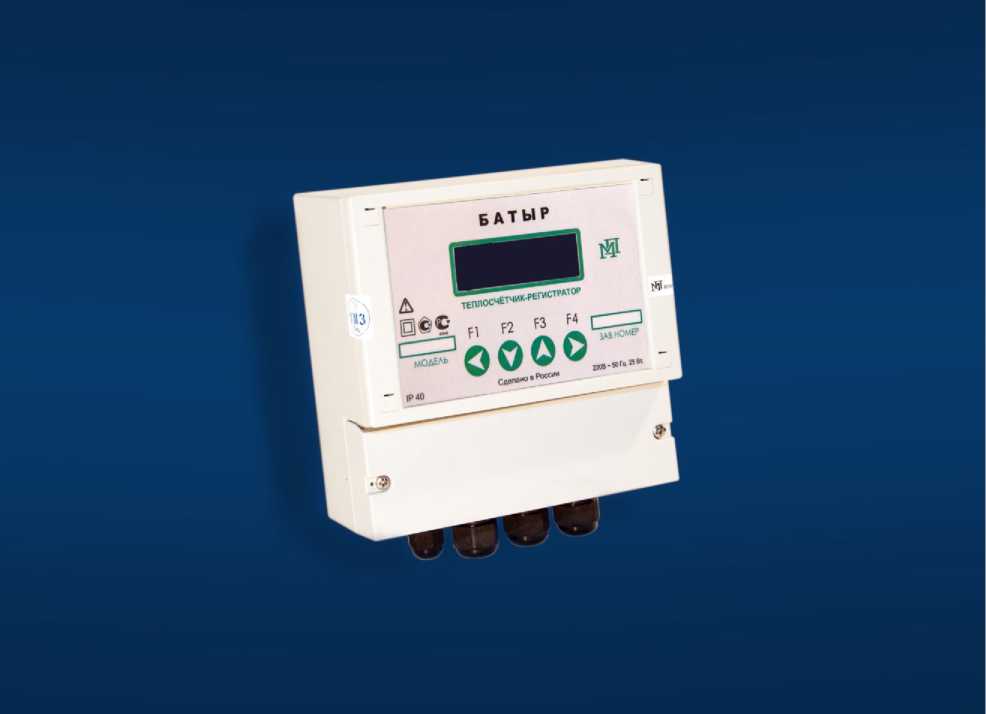

Общий вид различных исполнений теплосчетчика-регистратора «БАТЫР» и датчиков приведен на рисунке 1.

Приказ Росстандарта №2320 от 03.11.2023, https://oei-analitika.ru

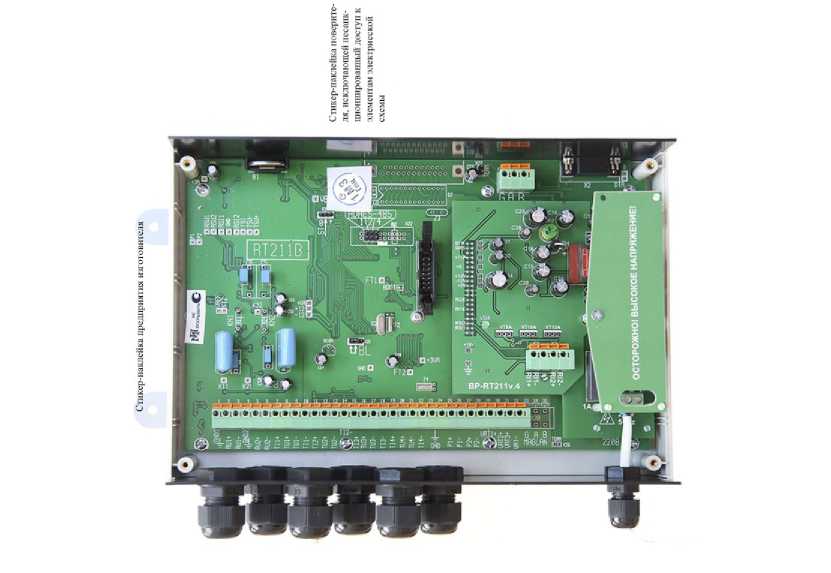

Место пломбирования теплосчетчиков со встроенными каналами ЭРК исполнений

«А», «Д», «Е», «Т» приведено на рис.2.

Приказ Росстандарта №2320 от 03.11.2023, https://oei-analitika.ru

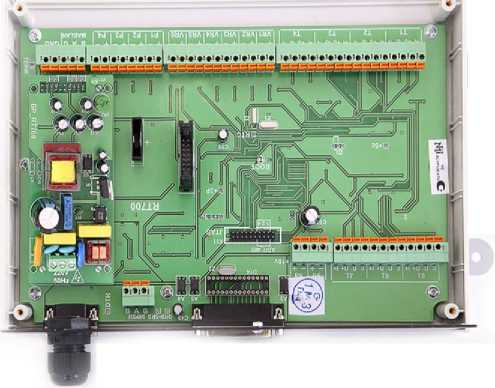

Место пломбирования регистраторов расхода Р приведено на рис.3.

Стикер-наклейка п ред 11рия гия-и з -готовителя.

Стикер-наклейка клейма поверителя, исключающей несанкционированный доступ к элементам электрической схемы.

Место пломбирования теплосчетчиков без встроенных каналов ЭРК исполнений «А», «Д», «Е» и «Т» приведено на рис.4.

4

Приказ Росстандарта №2320 от 03.11.2023, https://oei-analitika.ru

Стикер-наклейка предприятия-изготовителя.

Стикер-наклейка клейма поверителя, исключающей несанкционированный доступ к элементам электрической схемы.

Место пломбирования теплосчетчиков «А», «Д», «К», собранных в корпусе

Приказ Росстандарта №2320 от 03.11.2023, https://oei-analitika.ru
Программное обеспечение

Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.

Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:

- в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие - либо подстроечные резисторы и конденсаторы отсутствуют;

  • - доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими и поверительными клеймами;

  • - переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;

  • - программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;

  • - через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;

  • - факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.

Таблица 4. Идентификационные параметры программного обеспечения (ПО)

Наименование ПО

Идентификационное наименование

ПО

Номер версии (иден-тификаци-онный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Микропрограмма теплосчетчиков "А"

ТСН.15

1115

1B92

Сумма по

модулю 216

Микропрограмма теплосчетчиков "Д"

ТСН.15

1115

1B92

Сумма по

модулю 216

Микропрограмма теплосчетчиков "Е"

ТСН.15

1215

3D71

Сумма по

модулю 216

Микропрограмма теплосчетчиков "К"

ТСН.15

1515

5A29

Сумма по

модулю 216

Микропрограмма теплосчетчиков "Т"

ТСН.15

1415

FEE1

Сумма по

модулю 216

Микропрограмма теплосчетчиков "Р"

ТСН.15

1315

EE17

Сумма по

модулю 216

Микропрограмма регистраторов расхода РИ

Р.09

0509

D19E

Сумма по

модулю 216

Микропрограмма регистраторов расхода РС

Р.09

0409

6FAC

Сумма по

модулю 216

Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" со-

гласно МИ3286-2010.

Метрологические и технические характеристики

В таблице 5 приведены основные технические характеристики измерительных каналов теплосчетчиков и регистраторов расхода.

Таблица 5

Тип измерительного канала и Преобразователя объема (расхода)

Ду, мм

Диапазон расходов, м3

Диапазон температур, °С

Рабочее давление,

МПа

Скорость потока

воды, м/с

ЭРК с ЭПР теплосчетчиков и реги

страторов расхода

от 15 до 400

от 0,01 до

4000

от 2 до

160

2,5

от 0,01 до 10

Основные метрологические характеристики теплосчетчиков и регистраторов расхода приведены в таблице 6.

Таблица 6

№ п/п

Наименование характеристики

Значение параметра

1

Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода класс С по ГОСТ Р 51649-2000, %:

при разности температур в пределах 20 °С<ЛТ<160 °С

при разности температур в пределах 3,0 °С<ЛТ<20 °С

при разности температур в пределах 1,0 °С<ЛТ<3,0 °С

±4,0

±4,5

±5,0

2

Пределы допускаемой относительной погрешности измерений нарастающим итогом количества теплоты при использовании импульсных каналов теплосчетчика (без учета погрешности расходомеров и термопреобразователей сопротивления), %:

при разности температур в пределах 20 °С<ЛТ<160 °С не более при разности температур в пределах 3,0 °С<ЛТ<20 °С не более при разности температур в пределах 1,0 °С<ЛТ<3 °С не более

±0,8

±1,5

±3,5

3

Пределы допускаемой относительной погрешности измерений нарастающим итогом объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или регистратор расхода, в зависимости от диапазона расходов Gмакс/G, %:

  • - от 1:1 до 25:1, не более

  • - от 26:1 до 300:1, не более

  • - от 301:1 до1000:1, не более

±1,0

±1,5

±2,0

4

Диапазон измерений температур, °С

от +2 до +160

5

Диапазон измерений разности температур ЛТ, °С

от 1,0 до 159

6

Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температуры воды (без учета погрешности термометров сопротивления), °С

±(0,2+0,002^Т)

7

Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С

±(0,1+0,001-Т)

8

Диапазон измерений давления воды, МПа

от 0,4 до 1,6

9

Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), %

±1,0

№ п/п

Наименование характеристики

Значение параметра

10

Допустимый диапазон удельной электрической проводимости, См/м

10-3 ...10

11

Пределы допускаемой относительной погрешности измерений текущего времени, %

±0,1

12

Напряжение питания от сети переменного тока, В, частотой 50 Гц

от 120 до 265

13

Потребляемая мощность при питании от сети переменного тока не более, ВА

25

14

Относительная влажность окружающего воздуха, %

до 95

15

Температура окружающего воздуха, °С

от плюс 5 до плюс 50

16

Атмосферное давление, кПа

84.106,7

17

Степень защиты от воды и пыли ЭПР по ГОСТ 14254-96, не ниже

IP64

18

Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-96, не ниже

IP40

19

Масса электронного блока, кг

4

20

Средняя наработка ЭБ на отказ, часов, не менее

80000

21

Средний срок службы, лет, не менее

12

Gmax - максимальный объемный расход, выбираемый по заказу для любого значения скорости потока воды в пределах от 3 до 10 м/с.

Пределы допускаемой относительной погрешности и граничные значения рабочего

диапазона измерения объемных расходов Gmax и Gmin указываются в паспорте теплосчетчика или регистратора расхода.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации теплосчетчика типографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.

Комплектность средства измерений

Наименование

Кол-во

Примечание

Теплосчетчик-регистратор "БАТЫР" в составе:

Электронный блок теплосчетчика

1

По карте заказа

Первичные электромагнитные преобразователи расхода

от 0 до 9

По карте заказа

Расходомеры или водосчетчики согласно табл. 1

от 0 до 6

По карте заказа

Регистратор расхода БАТЫР-РХХХХ

от 0 до 5

По карте заказа

Комплекты термопреобразователей сопротивления с эксплуатационной документацией согласно табл.2

от 0 до 3

По карте заказа

Одиночные термометры сопротивления с эксплуатационной документацией согласно табл.2

от 0 до 6

По карте заказа

Преобразователи давления с техдокументацией согласно табл.3

от 0 до 9

По карте заказа

Руководство по эксплуатации 4218-014-89503403 РЭ

1

Паспорт 4218-014-89503403 ПС

1

Методика поверки 4218-014-89503403 МП

1

По карте заказа

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации 4218-014-89503403 РЭ.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам- регистраторам "БАТЫР":

1.ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;

2.ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;

3.4218-014-89503403 ТУ. Теплосчетчики - регистраторы «БАТЫР». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+»

(ООО «МАГИКА-ПРИБОР+»)

ИНН 7737535890

Юридический адрес: 115598, г. Москва, ул. Загорьевская, д. 10, к. 4, эт. Цокольный, помещ. I, ком. 7-1, оф. 7

Тел./факс. (499) 390-24-57

Email: mail@magika.ru

Web-сайт: www.magika.ru

Изготовители

Общество с ограниченной ответственностью «МАГИКА-ПРИБОР+»

(ООО «МАГИКА-ПРИБОР+»)

ИНН 7737535890

Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, к. 4, эт. Цокольный, помещ. I, ком. 7-1, оф. 7

Тел./факс. (499) 390-24-57

Email: mail@magika.ru

Web-сайт: www.magika.ru

Общество с ограниченной ответственностью «ЭНЕРГИС-СЕРВИС» (ООО «ЭНЕРГИС-СЕРВИС»)

ИНН 1649010187

Адрес: 423250, Республика Татарстан (Татарстан), р-н Лениногорский,

г. Лениногорск, ул. Куйбышева, д. 20А, помещ. 3

Тел./факс +7(85595)6-07-99

Email: energis.servis@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
