МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

28 сентября 2018 г.                                            _№  2085

Москва

Об утверждении государственной поверочной схемы для средств измерений оптической плотности

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, а также на основании Плана разработки (пересмотра) и утверждения государственных поверочных схем на 2018 г., утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2017 г. № 3021, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений оптической плотности (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единицы оптической плотности (ГЭТ 206-2016), средств измерений оптической плотности в диапазоне от 0,003 до 6,30 Б и вводится в действие с 1 января 2019 г.

• 3.  Управлению технического регулирования и стандартизации (Д.А.Тощев) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.588-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений оптической плотности материалов».

• 4.  ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯОСЕРТИФИКАТЕ ЭП

Сертификат: 0OE1036ECDC011E78ODAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2018 г. № 2085

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОПТИЧЕСКОЙ ПЛОТНОСТИ

Настоящий документ распространяется на государственный первичный эталон и государственную поверочную схему для средств измерений оптической плотности и устанавливает назначение государственного первичного эталона единицы оптической плотности - бел (Б), комплекс основных средств измерений,  входящих в его  состав, основные

метрологические характеристики эталона и порядок передачи единицы диффузной, зональной диффузной и эффективной оптической плотности в проходящем свете и диффузной, зональной диффузной оптической плотности в отраженном свете в диапазоне длин волн от 340 до 770 нм от государственного первичного эталона при помощи вторичных и рабочих эталонов 1-го разряда средствам измерений с указанием погрешностей и основных методов передачи единицы оптической плотности.

Графическая часть Государственной поверочной схемы для средств измерений оптической плотности представлена в приложении А. Основные термины и определения приведены в приложении Б.

• 2.1   Государственный первичный эталон предназначен для воспроизведения, хранения и передачи единицы диффузной оптической плотности при помощи вторичных и рабочих эталонов 1-го разряда средствам измерений с целью обеспечения единства измерений в стране.

• 2.2 Государственный первичный эталон состоит из комплекса следующих средств измерений:

двух источников светового излучения;

двух оптических систем формирования падающего потока излучения; системы позиционирования измеряемого объекта;

набора мер оптической плотности в проходящем и в отраженном свете; двух оптических схем фотоприемного устройства;

двух фотоприемных устройств; программируемого блока управления; блока контроля интенсивности излучения лампы; источников питания;

двух систем управления, регистрации и обработки информации; спектрофотометра.

• 2.3 Диапазоны значений оптической плотности, воспроизводимых государственным первичным эталоном, составляют

в проходящем свете:

а) диффузной оптической плотности Dд в диапазоне от 0,01 до 6,30 Б;

б) зональной диффузной оптической плотности в диапазоне от 0,01 до 4,20 Б;

в отраженном свете:

а) диффузной оптической плотности Dд в диапазоне от 0,003 до 3,230 Б;

б) зональной диффузной оптической плотности в диапазоне от 0,006 до 2,500 Б.

• 2.4 Государственный первичный эталон обеспечивает воспроизведение единиц со средними квадратическими отклонениями результатов измерений S, не превышающими значений, приведенных в таблице 1, при 15 независимых наблюдениях. Границы неисключенной систематической погрешности ± |0| не превышают значений, приведенных в таблице 1.

• 2.5 Государственный первичный эталон обеспечивает воспроизведение единицы оптической плотности со стандартными неопределенностями, приведенными в таблице 2 (и_Р при уровне доверия 0,99 и коэффициенте охвата 3).

• 2.6 С целью обеспечения воспроизведения единицы оптической плотности с указанной точностью должны соблюдаться правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

• 2.7 Государственный первичный эталон применяют для передачи единицы оптической плотности вторичным эталонам методом прямых измерений, рабочим эталонам 1-го разряда методами прямых измерений и сличения при помощи компаратора (набора мер оптической плотности).

• 3.1 В качестве вторичных эталонов применяют:

а) наборы мер оптической плотности в диапазонах диффузной оптической плотности Dд от 0,01 до 6,30 Б и зональной диффузной оптической плотности D₃ от 0,01 до 4,20 Б в проходящем свете и в диапазонах диффузной оптической плотности Dд от 0,003 до 3,230 Б и зональной диффузной оптической плотности D₃ от 0,006 до 2,500 Б в отраженном свете;

б) денситометры и денситометрические установки для измерений диффузной оптической плотности в диапазонах Dд от 0,01 до 6,30 Б и D₃ от 0,01 до 4,20 Б в проходящем свете и в диапазонах Dд от 0,003 до 3,230 Б и D₃ от 0,006 до 2,500 Б в отраженном свете.

• 3.2 Доверительные границы суммарной погрешности вторичных эталонов 5 (о,₉₅) приведены в таблице 3.

• 3.3 Суммарная стандартная неопределенность и расширенная неопределенность вторичных эталонов приведены в таблице 4 (и_Р при уровне доверия 0,95 и коэффициенте охвата 2).

• 3.4 Вторичные эталоны применяют для передачи единицы оптической плотности рабочим эталонам 1-го разряда методами прямых измерений и сличения при помощи компаратора (набора мер оптической плотности).

• 4.1 В качестве рабочих эталонов 1-го разряда применяют:

а) наборы мер оптической плотности в проходящем свете в диапазонах диффузной и зональной диффузной оптической плотности соответственно Dд от 0,01 до 6,30 Б и D₃ от 0,01 до 4,20 Б и наборы мер оптической плотности в отраженном свете в диапазонах Dд от 0,01 до 3,00 Б и D₃ от 0,03 до 2,50 Б;

б) денситометры и денситометрические установки для измерений диффузной и зональной диффузной оптической плотности в проходящем свете в диапазонах Dд от 0,01 до 6,30 Б и D₃ от 0,01 до 4,20 Б и в отраженном свете в диапазонах Dд от 0,01 до 3,00 Б и D₃ от 0,03 до 2,50 Б.

• 4.2 Пределы допускаемых абсолютных погрешностей Д рабочих эталонов

1-го разряда приведены в таблицах 5, 6 и 7

• 4.3 Наборы мер оптической плотности применяют для передачи единицы оптической плотности денситометрам, микроденситометрам и анализаторам биологических жидкостей медицинским методом прямых измерений.

Денситометрические установки и денситометры применяют для передачи единицы оптической плотности денситометрам методом сличения при помощи компаратора (набора мер оптической плотности).

• 5.1 В качестве средств измерений применяют: микроденситометры для измерений эффективной оптической плотности в

проходящем свете в диапазонах от 0,01 до 4,00 Б;

денситометры для измерений диффузной Dд и зональной диффузной D₃ оптической плотности в проходящем свете в диапазонах от 0,01 до 6,30 Б и от 0,03 до 4,20 Б и в отраженном свете Dд и D₃ в диапазонах от 0,02 до 3,00 Б и от 0,03 до 2,50 Б;

анализаторы биологических жидкостей медицинские, основанные на измерении зональной D₃ оптической плотности в диапазоне от 0,01 до 4,20 Б.

• 5.2  Пределы допускаемых абсолютных погрешностей Д средств измерений приведены в таблицах 8, 9 и 10.

Примечание - Денситометры, денситометрические установки и микроденситометры (разделы 3, 4, 5) укомплектовывают компараторами (наборами мер оптической плотности).

Таблица 1. Средние квадратические отклонения результатов измерений S и границы неисключенной систематической погрешности ± |0| при воспроизведении единицы оптической плотности государственным первичным эталоном

Таблица 2. Стандартные неопределенности при воспроизведении единицы оптической плотности государственным первичным эталоном

Таблица 3. Доверительные границы суммарной погрешности вторичных

эталонов 5 ₍₀,₉₅₎

Таблица 4. Суммарная стандартная неопределенность и расширенная неопределенность вторичных эталонов

Таблица 5. Пределы допускаемых абсолютных погрешностей Д рабочих эталонов 1-го разряда наборов мер оптической плотности для передачи единицы оптической плотности . денситометрам

Таблица 6. Пределы допускаемых абсолютных погрешностей Д рабочих эталонов 1-го разряда наборов мер оптической плотности для передачи единицы оптической плотности анализаторам биологическим жидкостным медицинским

Таблица 7. Пределы допускаемых абсолютных погрешностей Д рабочих эталонов 1-го разряда денситометрических установок и денситометров

Таблица 8. Пределы допускаемых абсолютных погрешностей Д микроденситометров

Таблица 9. Пределы допускаемых абсолютных погрешностей Д

денситометров

Таблица 10. Пределы допускаемых абсолютных погрешностей Д

анализаторов биологических жидкостных медицинских

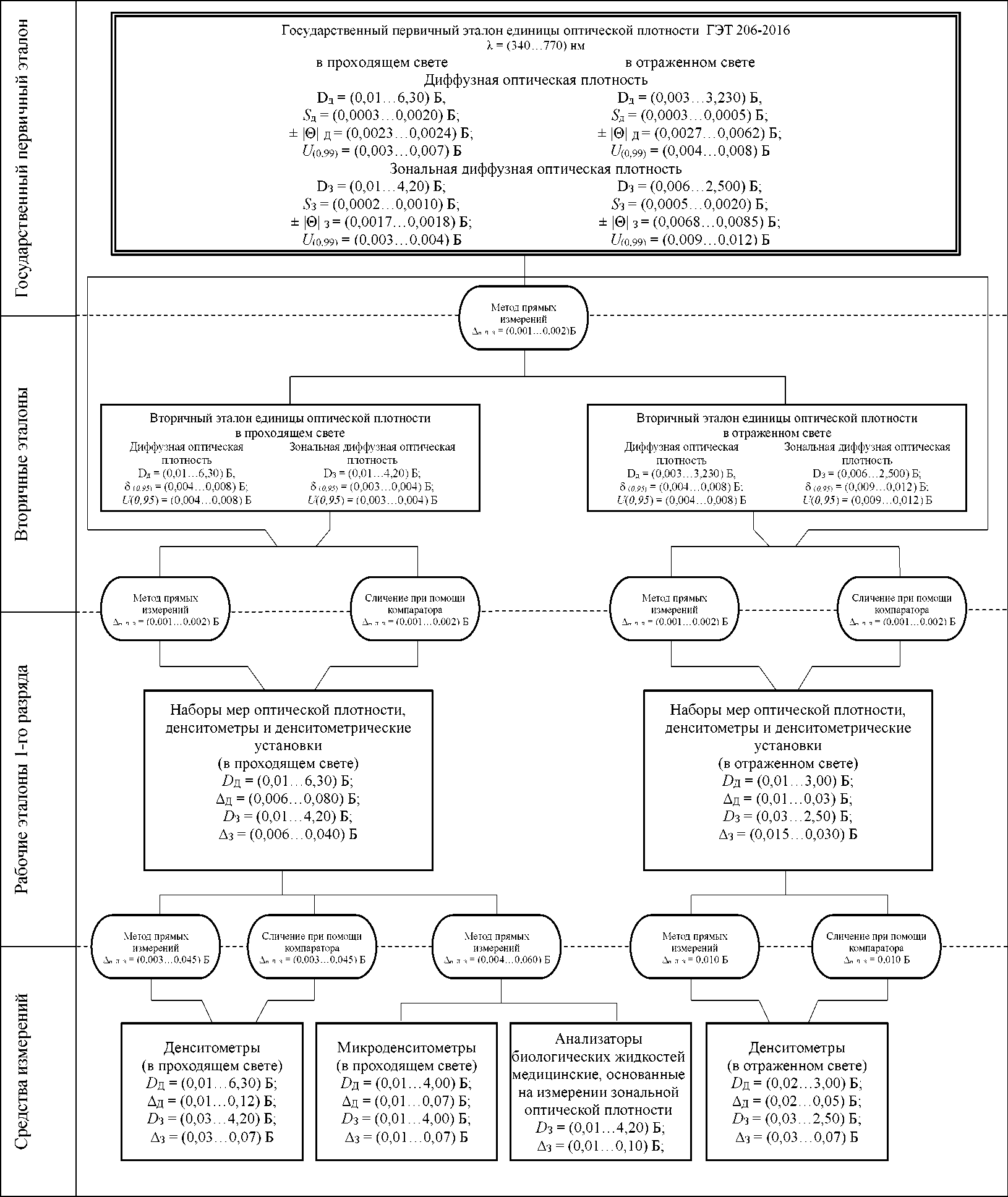

Приложение А

Приложение Б (справочное)

Термины и определения

В настоящем документе применены следующие термины с соответствующими определениями:

денситометр: Фотометрический прибор, предназначенный для измерения оптической плотности.

оптическая плотность в проходящем свете: Десятичный логарифм коэффициента пропускания с обратным знаком.

оптическая плотность в отраженном свете: Десятичный логарифм относительного коэффициента отражения с обратным знаком.

диффузная оптическая плотность: Оптическая плотность образца, измеренная при условии, что для освещения используют направленный пучок лучей и измеряют весь прошедший через образец свет, или, наоборот, для освещения используют рассеянный свет, а измеряют долю прошедшего света, которая не изменила своего направления, причем приемник в обоих случаях имеет спектральную чувствительность такую же, как спектральная чувствительность стандартного светоадаптированного человеческого глаза.

зональная диффузная оптическая плотность: Диффузная оптическая плотность, измеренная в спектральном диапазоне длин волн, отличном от диапазона спектральной чувствительности стандартного светоадаптированного человеческого глаза.

эффективная оптическая плотность: Оптическая плотность почернения или цветного поля, определенная в условиях практического его использования при заданных геометрических характеристиках освещающего и воспринимаемого световых пучков и заданных спектральных свойствах источника и приемника излучения.
