№2077 от 27.09.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 49295
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП-03
Приказы по основной деятельности по агентству Вн. Приказ № 2077 от 27.09.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2018 г. №2077
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСП-03
Назначение средства измеренийТермопреобразователи сопротивления ТСП-03 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.
Описание средства измеренийПринцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Конструктивно термопреобразователи состоят из измерительной вставки с одним или двумя платиновыми ЧЭ, защитной головки и защитной арматуры. В исполнениях ТС по рис. 2, 4 используются измерительные вставки кабельного типа.
Защитная арматура и головка ТС выполнены из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72. Защитная головка снабжена клеммником для подключения линий связи.
ТС имеют исполнения, отличающиеся длиной монтажной части, диаметром арматуры, количеством вводов для линий связи, наличием или отсутствием крепежного устройства, количеством ЧЭ и номинальной статической характеристикой преобразования (далее - НСХ). Кроме того, по требованию потребителя ТС поставляются с индивидуальными статическими характеристиками преобразования (далее - ИСХ).
ТС в зависимости от исполнения выполнены с крепежным устройством в виде штуцера М20х1,5 или без него.
Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х или 4-х проводная.
ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.
Пломбирование ТС не предусмотрено.

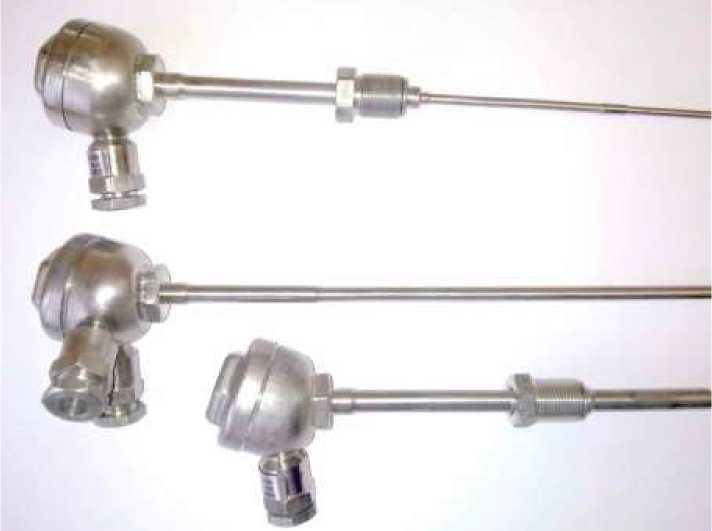

Фото общего вида термопреобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления ТСП-03
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики термопреобразователей сопротивления ТСП-03
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
50П, 100П, Pt100 |
|
Температурный коэффициент а, °С-1
|
0,00391 0,00385 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А(*), В, С |
|
Допуск ТС, °С, где |t| - абсолютное значение температуры, °С, без учета знака |
для класса А: ±(0,15+0,002-|t|) для класса В: ±(0,3+0,005-|t|) для класса С: ±(0,6+0,01-|t|) |
|
Пределы допускаемых отклонений (At) ТС от ИСХ в температурном эквиваленте в диапазоне температур от 0 до +360оС, оС |
± 0,2 |
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА
|
10 7 |
|
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более |
5 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35°С, МОм, не менее |
100 |
|
Длина монтажной части ТС, мм |
от 80 до 20000 |
|
Диаметр монтажной части ТС, мм |
5; 7; 8; 10 |
|
Наименование характеристики |
Значение |
|
Масса, кг |
от 0,27 до 1,99 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP67 |
|
Климатическое исполнение ТС по ГОСТ 15150-69 |
УХЛ2, УХЛ3, УХЛ4, М4, ТВ3, ТМ3 |
|
Тип атмосферы по ГОСТ 15150-69 |
IV |
|
Группа исполнения по ГОСТ Р 52931-2008 |
Д2 |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 |
V4 |
|
Группа механического исполнения по ГОСТ 30631-99 |
М5 |
|
Группа исполнения по устойчивости к помехам ТС по ГОСТ 32137-2013 |
IV |
|
Категория сейсмостойкости по НП-031-01 |
I |
|
Рабочие условия эксплуатации:
|
от -50 до +150 от -50 до +250 до 100 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Назначенный срок службы ТС, лет |
10 |
|
Средняя наработка до отказа ТС, ч, не менее |
250000 |
|
( ) Примечание: Для ТС класса А не допускается использование двухпроводной схемы соединения внутренних проводов. | |
наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.
Комплектность средства измеренийКомплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
427.06ПС |
1 экз. (допускается групповой паспорт на партию ТС до 25 шт.) |
|
Руководство по эксплуатации |
427.06РЭ |
1 экз. (на партию ТС до 25 шт.) |
|
Методика поверки |
427.06Д4 |
1 экз. (на партию ТС до 25 шт. при поставке ТС с индивидуальной статической характеристикой) |
|
Прокладка (в зависимости от исполнения) |
- |
1 шт. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» и по документу 427.06Д4 «Термопреобразователь сопротивления ТСП-03. Методика поверки» (для ТС с ИСХ), утвержденному ГЦИ СИ ФГУП «ВНИИМС», 2002 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1-го разряда по ГОСТ 8.558-2009 - термометр сопротивления платиновый эталонный ПТС-10М (Регистрационный № 11804-99);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП-03ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ТУ 95 2537-94 Термопреобразователи сопротивления ТСП-03, ТСП-04, ТСП-05, ТСП-06. Технические условия
ИзготовительФедеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)
ИНН 5036005308
Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24 Тел. +7 (495) 502-79-51, факс: +7 (495) 543-33-63
E-mail: npo@sialuch.ru
Web-сайт: http//www.sialuch.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
27 сентября 2018 г.
2077
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП-03
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ФГУП «НИИ НПО «ЛУЧ» от 04 июня 2018 г. № 090-12/271 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления ТСП-03, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14454-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(----------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
