ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС

Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС (далее - модули) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84, составляющих вектора скорости и синхронизации внутренней шкалы времени модуля с национальной шкалой координированного времени UTC(SU).

К настоящему типу средств измерений относятся модули следующих модификаций ТН3/СНС/001,  ТН3/СНС/001-01,  ТН3/СНС/301,  ТН3/СНС/301-01, которые отличаются

интерфейсами подключения, габаритными размерами и комплектностью.

Принцип действия модулей основан на измерении псевдодальностей и доплеровских смещений частот по сигналам L1OF ГНСС ГЛОНАСС и L1C/A ГНСС GPS.

Параметры сигналов ГНСС согласно интерфейсному контрольному документу «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.

Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5° относительно местного горизонта.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно модули состоят из модуля (модулей) приёма сигналов навигационных космических аппаратов ГНСС, блока антенного (блоков антенных) 743АТ1-А2 и антенного разветвителя (антенных разветвителей) РГГ-2 (РГГ-2П).

Модуль эксплуатируется в составе базового комплекта твердотельного накопителя ТН3 (ТН3.100, ТН3.300) (не входит в комплект поставки). Модуль может быть установлен в любой слот базового комплекта твердотельного накопителя ТН3 в количестве не более одной штуки в один накопитель.

Диапазон расстояний до базовой станции в дифференциальном фазовом режиме работы модулей указан в руководстве по эксплуатации.

Выдача потребителю измерительной информации осуществляется по протоколам NMEA 2000 и формате файлов данных TND, TNE с темпом 1 Гц.

Нанесение знака поверки на модули не предусмотрено.

Заводской номер в виде цифрого обозначения, состоящего из арабских цифр, наносится на переднюю панель модулей методом фрезеровки.

Общий вид модулей представлен на рисунках 1-4.

Обозначение мест нанесения знака утверждение типа [1] и заводского номера [2] представлены на рисунках 1-4. Пломбирование модулей не предусмотрено (покрыты лаком).

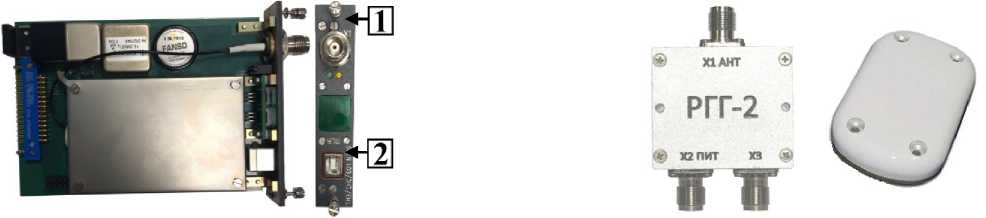

Рисунок 1 - Обший вид модулей модификации ТН3/СНС/001

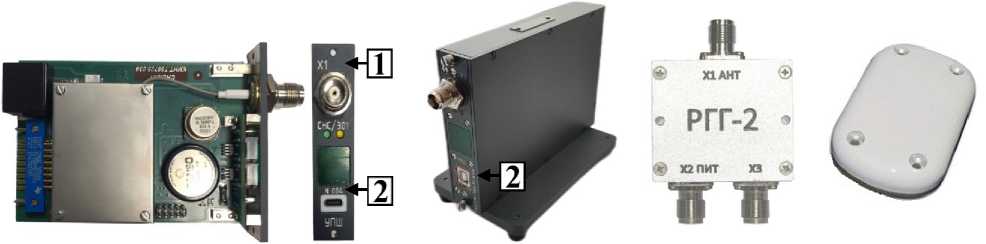

Рисунок 2 - Обший вид модулей модификации ТН3/СНС/001-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))

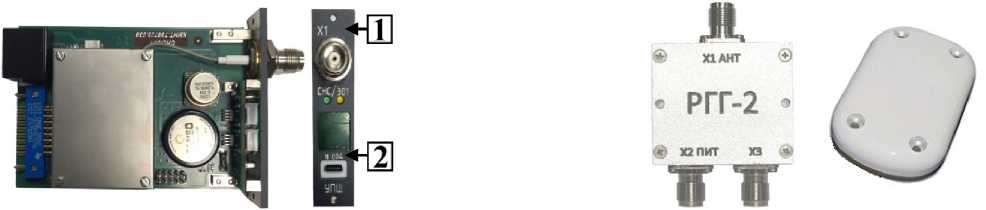

Рисунок 3 - Обший вид модулей модификации ТН3/СНС/301

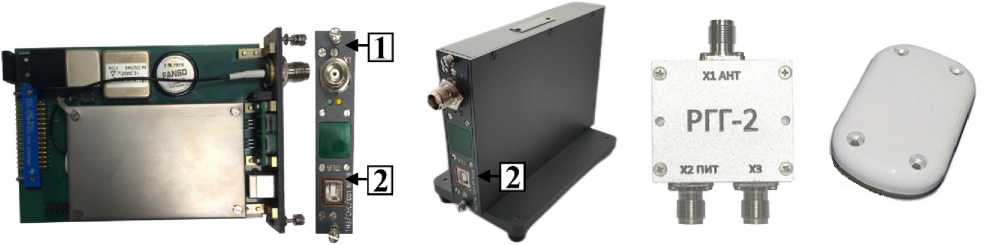

Рисунок 4 - Обший вид модулей модификации ТН3/СНС/301-01 (наземная часть представлена в кожухе наземном (не входит в комплект поставки))

Модули работают под управлением встроенного специализированного программного обеспечения (далее - СПО).

Внешнее СПО «TN3LAB» включает прикладные управляющие программы, предназначенные для:

• - считывания или стирания накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;

• - подготовки заданий для функционирования накопителя при экспериментах;

• - преобразования полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.

Внешнее специальное программно-математическое обеспечение (далее - СПМО) «Полет» предназначено для комплексной обработки измерительной информации, представляет собой пакет программ автоматизированной обработки, представления и документирования информации.

Внешнее СПО «SNSDump» позволяет сохранять информацию модулей модификаций ТН3/СНС/001 и ТН3/СНС/301, установленных в кожух ТН3/КН, в виде файлов на жёсткий диск ПЭВМ.

Встроенное и внешнее СПО (СПМО) реализовано без выделения метрологически значимой части. Влияние встроенного и внешнего СПО (СПМО) не приводит к выходу метрологических характеристик за пределы допускаемых значений.

Уровень защиты встроенного СПО TPS2, TPS3, SNM1, SNM2 «высокий» в соответствии с Р 50.2.077-2014.

Уровень защиты внешнего СПО (СПМО) TN3LAB, Полет, SNS Dump «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель модулей методом фрезеровки.

Таблица 4 - Комплектность средства измерений

приведены в п 1.1 «Принцип работы модулей» документа КМНТ.464349.001 РЭ «Модули приема сигналов СНС ГЛОНАСС и GPS (NAVSTAR) ТН3/СНС. Руководство по эксплуатации».
