Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» сентября 2018 г. №2058

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Элементы чувствительные термометров сопротивления ЭЧП платиновые, ЭЧМ медные

Элементы чувствительные термометров сопротивления ЭЧП платиновые, ЭЧМ медные (далее - элементы чувствительные) предназначены для измерения температуры твердых, сыпучих и газообразных сред при относительной влажности до 80 % как самостоятельные изделия, а при использовании в защитном герметичном чехле или в составе термометра сопротивления - для измерения температуры твердых, сыпучих, газообразных и жидких сред при относительной влажности до 100 % в различных отраслях промышленности.

Принцип действия элементов чувствительных основан на свойстве металлов (платины или меди) изменять свое электрическое сопротивление при изменении температуры.

Элементы чувствительные медные представляют собой намотку из медной изолированной проволоки. Элементы чувствительные платиновые представляют собой платиновую спираль из неизолированной проволоки, расположенную в керамической трубке, заполненной керамическим порошком или намотку из платиновой изолированной проволоки.

Элементы чувствительные изготавливаются по ГОСТ 6651-2009.

Элементы чувствительные являются невосстанавливаемыми, однофункциональными, неремонтируемыми изделиями, эксплуатируемыми в среде, не содержащей агрессивных паров и веществ, вступающих во взаимодействия с материалами элементов чувствительных.

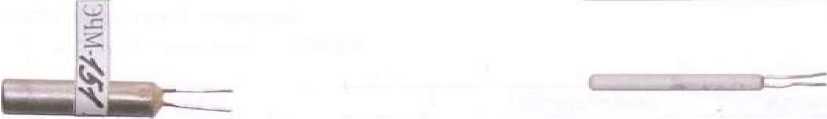

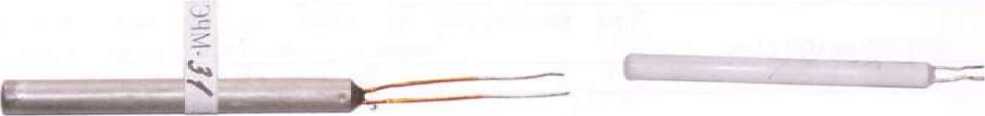

Общий вид элементов чувствительных представлен на рисунке 1. Пломбирование элементов чувствительных не предусмотрено.

Рисунок 1 - Общий вид элементов чувствительных

отсутствует.

Таблица 1 - Метрологические и технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

• - рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (рег. №19916-10): диапазон измерений температур от -196 до +660 °С;

• - установка для поверки термопреобразователей сопротивления АРМ ПТС (рег. №22190-01): диапазон измерений сопротивления от 10 до 3000 Ом, пределы допускаемой относительной погрешности измерений сопротивления ±0,01 %;

- термостат регулируемый ТР-1М-300 (рег. №24473-08): диапазон воспроизводимых температур от +40 до +200 °С, нестабильность поддержания температуры ±(0,02+340^-57) °С, неравномерность поддержания температуры в рабочем объеме (0,02+340^-57) °С, где t - значение воспроизводимой температуры, °С;

- мегаомметр ЭС0210/1 (рег. №66449-17): диапазон измерений электрического сопротивления от 0 до 1000 МОм; выходное напряжение постоянного тока на зажимах (100±10); (250±25); (500±50) В; класс точности 2,5.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристики поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 50-98 ДДШ4.679.001 ТУ Элементы чувствительные термопреобразователей сопротивления ЭЧП платиновые и ЭЧМ медные. Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

ГЦИ СИ Федерального бюджетного учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-06 от 03.03.2006 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 сентября 2018 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 38824 «Элементы чувствительные термометров сопротивления ЭЧП платиновые, ЭЧМ медные» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «НПП «Эталон» от 16 августа 2018 г. № 15/504 и № 15/505 приказываю:

• 1. Внести изменения в описание типа на элементы чувствительные термометров сопротивления ЭЧП платиновые, ЭЧМ медные, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43465-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа №  38824

«Элементы чувствительные термометров сопротивления ЭЧП платиновые, ЭЧМ медные», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43465-09, в связи с переименованием предприятия-изготовителя с ОАО «НПП «Эталон», г. Омск на АО «НПП «Эталон», г. Омск.

• 3.  Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

(--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1Q36ECDC011E780DAE0071B1B53CD41 Кому выдан; Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
