УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июля 2023 г. № 1494
Лист № 1 Регистрационный № 72266-18 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики вибрации трехкоординатные ДВА-И3
Назначение средства измеренийДатчики вибрации трехкоординатные ДВА-И3 (далее - ДВА-ИЗ) предназначены для измерений среднеквадратического значения (СКЗ) виброскорости по трем взаимно перпендикулярным координатам и сигнализации о превышении заданных уровней вибрации.
Описание средства измеренийПринцип действия ДВА-И3 основан на непрерывном преобразовании механических колебаний элементов конструкции контролируемого агрегата в местах установки ДВА-И3 в унифицированные электрические и дискретные сигналы.
ДВА-И3 состоит из преобразователя измерительного (ИП) и вибропреобразователя (ВП).
ДВА-И3 изготавливается с разными исполнениями ИП: ИП(1), ИП(1)Ех, И11(О) и ИП(1))Е\. ДВА-И3 может комплектоваться дополнительным удлинительным жгутом длиной от 1 до 10 м, предназначенным для включения между ВП и ИП.
В исполнениях ИП(1) и ИП(1)Е\ реализованы три унифицированных токовых выхода от 4 до 20 мА и интерфейсный выход RS-485, в исполнениях И11(D) и ИП^)Ех - четыре дискретных выхода типа «сухой контакт» и интерфейсный выход RS-485.
ДВА-И3 обеспечивает формирование при обрыве линии связи между ВП и ИП кода ошибки по интерфейсу RS-485, индикацию обрыва, в ДВА-И3 с ИП(1) и ИП(1)Ех формирование тока (2,0±0,1) мА на токовых выходах, а в ДВА-И3 с Hn(D) и ИП^)Ех - сигнализации по дискретному выходу D4 в виде размыкания "сухих контактов".
ДВА-И3 с HH(D) и ИП(О)Ех обеспечивает формирование сигнализации в виде замыкания "сухих контактов" на дискретных выходах при выходе параметров вибрации за пределы предупредительных и аварийных уставок, задаваемых программно.
ДВА-И3 обеспечивает задание контрольных значений измеряемого параметра в рабочем диапазоне измерений с выдачей результата по интерфейсу RS-485, токовому выходу для ДВА-ИЗ с ИП(1) и ИП(1)Ех и с поддержкой функции сравнения с уставками для ДВА-ИЗ с И11(D) и ИЩОН'Л.
Конструктивно ИП (все исполнения) выполнены в металлическом сборном корпусе. Внешний вид ДВА-ИЗ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера изделий, входящих в состав ДВА-ИЗ состоят из арабских цифр: заводской номер ИП нанесён методом лазерной гравировки на корпус; заводской номер ИП, соответствующий заводскому номеру ДВА-ИЗ, нанесён методом термопереноса на табличку, закрепленную на корпусе.
ДВА-ИЗ с ИП(1), ИП(О)
ДВА-ИЗ с ИП(Г)Ех, ИП(О)Ех

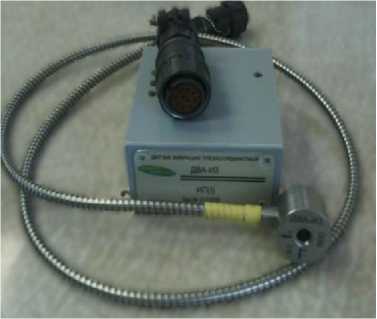

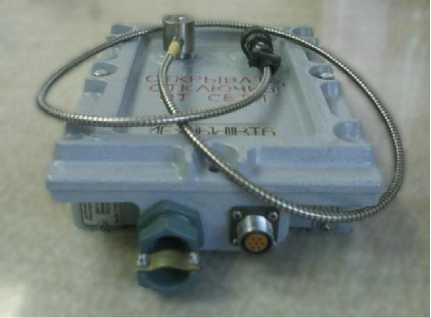

Рисунок 1 - Внешний вид датчиков вибрации трехкоординатных ДВА-ИЗ
ИП(1), MEI(D) ИП(1)Ех, PIFI(D)Ex

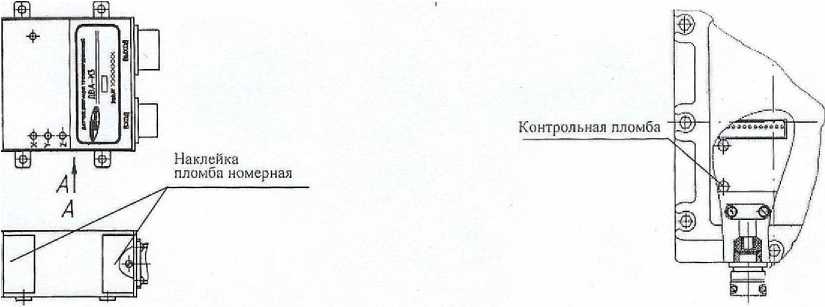

Рисунок 2 - Схема расположения мест пломбировки и табличек контроля вскрытия
ДВА-И3 имеет встроенное энергонезависимое программное обеспечение (ПО). Идентификационные данные ПО определяются исполнением ИП. Функции встроенного ПО заключаются в обработке измерительной информации. Встроенное ПО является метрологически значимым, в память при изготовлении записываются измерительные коэффициенты, изменение которых в процессе эксплуатации пользователем не предусмотрено.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Код ИП |
ИП(1), ИП(1)Ех |
И11( D), И11(D )Ех |
|
Наименование ПО |
dva i3 22 |
dva i3 23 |
|
Идентификационное наименование ПО |
643.07623615.40008 |
643.07623615.40009 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
не ниже 2.3 |
|
Цифровой идентификатор ПО |
DDCCh |
D540h |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ДВА-ИЗ с ИП(1), ИП(1)Ех |
ДВА-ИЗ с ИП(Р), ИП(Р)Ех | |
|
Рабочий диапазон измерений СКЗ виброскорости с коэффициентом формы не менее 2, мм/с |
от 0,5 до 32 (но не более 100 м/с2) | |
|
Номинальное значение коэффициента преобразования СКЗ виброскорости в цифровой код, ед./(мм^с-1) |
128 | |
|
Номинальное значение коэффициента преобразования СКЗ виброскорости в выходной ток, мА/(мм^с-1) |
0,5 | |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте fбаз=159,2 Гц при выдаче результата измерений, %
|
±f 0,05 + 1 N ±(0,05 + 0,02 У100 1 1изм - 4 J где N^m - измеренное 1изм - измеренное значе |
1 -100 изм ) значение кода, ед; ние силы тока, мА |
|
Рабочий диапазон частот измерений СКЗ виброскорости, Гц |
от 5 до 1000 | |
|
Пределы допускаемой неравномерности амплитудно-частотной характеристики измерений СКЗ виброскорости в диапазоне частот, %
|
±10 от +10 до -30 | |
|
Относительный коэффициент поперечного преобразования ВП, %, не более |
5 | |
|
Пределы допускаемой относительной погрешности задания контрольных значений силы тока, % |
( 0 04 ± 0,01 + , -100 I - 4 у контр j где 1контр - значение задав |
аемой силы тока, мА |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Ток потребления, мА, не более |
100 |
|
Габаритные размеры, (ширинахвысотахглубина), мм, не более: | |
|
- ИП(1)Ех и ИП(Р)Ех |
284х188х72 |
|
- ИП(Г) и ИП(Р) |
104x100x42 |
|
- ВП |
31x026 |
|
Масса, кг, не более: | |
|
- ДВА-ИЗ со жгутами |
6,8 |
|
- ИП(1) и ИП(Р) |
0,4 |
|
- ИП(Г)Ех и ИП(Р)Ех |
5,5 |
|
- ВП |
0,3 |
|
- жгут |
1,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - для ИП |
от -40 до +70 |
|
- для ВП |
от -40 до +85 |
|
- относительная влажность при температуре 35 °С, % |
до 98 |
|
- атмосферное давление, кПа |
от 84,0 до +106,7 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты: - ИП(1) и И11( D) | |
|
- ИП(г)Ех и ИП(Э)Ех |
1E\[ib]dIIBT6 |
|
- ВП |
1E\ibIIBT6 |
наносится на корпус ИП согласно ИЦФР.402248.005СБ и на титульный лист руководства по эксплуатации ИЦФР.402248.005РЭ в центре страницы типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации трехкоординатный ДВА-И3 |
ИЦФР.402248.005 |
1 шт. |
|
в составе: - вибропреобразователь |
ИЦФР.402248.007 |
1 шт. |
|
- преобразователь измерительный: - ИП(1) |
ИЦФР.408118.001 |
1 шт.*1 |
|
- или И11(D) |
ИЦФР.408118.001-01 |
1 шт.*1 |
|
- или ИПфЕх |
ИЦФР.408118.002 |
1 шт.*1 |
|
- или И11(D)E\ |
ИЦФР.408118.002-01 |
1 шт.*1 |
|
- жгут |
ИЦФР.685621.073 |
1 шт.*2 |
|
Соединитель |
2РМТ22КПН10Г1В1 |
1 шт.*3 |
|
Комплект монтажных частей для крепления ВП |
1 комплект | |
|
Формуляр |
ИЦФР.402248.005ФО |
1 шт. |
|
Руководство по эксплуатации |
ИЦФР.402248.005РЭ |
1 шт.*4 |
|
Компакт-диск |
ИЦФР.467371.025 |
1 шт.*5 |
|
* По заказу (одно из исполнений); *2 По отдельному заказу, длиной от 1 до 10 м; *3 Для подключения ИП к регистрирующей и управляющей аппаратуре (только ДВА-И3 с ИП(1) и | ||
|
ИП(Э)); *4 По отдельному заказу, записано в электронном виде на компакт-диске ИЦФР.467371.025; | ||
|
*5 На компакт-диске приведены пользовательская программа для работы с ДВА-И3 и электронные | ||
|
версии эксплуатационной документации, свидетельства об утверждении типа, |
сертификата | |
|
соответствия по взрывозащите (Ех-сертификат). При заказе в один адрес не более пяти ДВА-И3 | ||
|
поставляется один компакт-диск, на партию более пяти ДВА-И3 - два компакт-диска. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам вибрации трехкоординатным ДВА-ИЗИЦФР.402248.005ТУ Датчик вибрации трехкоординатный ДВА-И3. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение САРОВ-ВОЛГОГАЗ» (ООО «НПО САРОВ-ВОЛГОГАЗ»)
ИНН: 5254026273
Адрес: 607190, Нижегородская обл., г. Саров, Южное ш., д. 12, стр. 15
Телефон (факс) (83130) 7-53-45
Web-сайт: http://www.volgogaz.com
E-mail: sekretar@volgogaz.com
Испытательный центрФедеральное государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр. Мира, д. 37
Телефон: (83130) 22224, (83130) 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
