ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-ЭК исп. М1, М2, М3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока. Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора, на высоковольтных вводах, токошинопроводах и в воздушной среде.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы по конструктивному исполнению являются встроенными, имеют от одной до пяти вторичных обмоток для учета, измерения и защиты, а также один или несколько коэффициентов трансформации, получаемых путем изменения числа витков вторичной обмотки.

Трансформаторы тока изготавливаются в трех исполнениях: М1, М2 и М3.

Трансформаторы ТВ-ЭК исп. М1 применяются в качестве комплектующих изделий силовых трансформаторов и вакуумных выключателей и устанавливаются внутри бака силового трансформатора или кожуха выключателя. Первичной обмоткой для данных трансформаторов служит ввод силового трансформатора или вакуумного выключателя. Среда -воздух или масло. Изоляцией для трансформаторов служит изоляция, предусмотренная для первичной обмотки конечного изделия. Выводы вторичных обмоток изготавливаются гибкими проводами в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК исп. М2 используются для установки в токопроводы и шинопроводы. Трансформатор крепится внутри кожуха токопровода. Первичной обмоткой данного трансформатора служит токоведущая шина. Изоляцией служит корпус самого трансформатора, изготовленный из компаунда и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток расположены на корпусе трансформатора в соответствии с конструктивными особенностями конечного изделия.

Трансформаторы ТВ-ЭК исп. М3 предназначены для оснащения уже работающих силовых трансформаторов. Первичной обмоткой данных трансформаторов является токопроводящая шина высоковольтного ввода силового трансформатора. Изоляцией служит компаунд корпуса самого трансформатора и изоляция, предусмотренная первичной обмоткой конечного изделия. Выводы вторичных обмоток выходят в клемную коробку, расположенную с торца трансформатора.

Установка трансформаторов ТВ-ЭК исп. М1 и М2 осуществляется в соответствии с конструктивными особенностями конечного изделия.

Для установки трансформаторов ТВ-ЭК исп. М3 предусмотрены крепления согласно чертежам, представленным в Руководстве по эксплуатации ЭК.1.770.100 РЭ, возможно изготовление креплений под индивидуальные потребности заказчика.

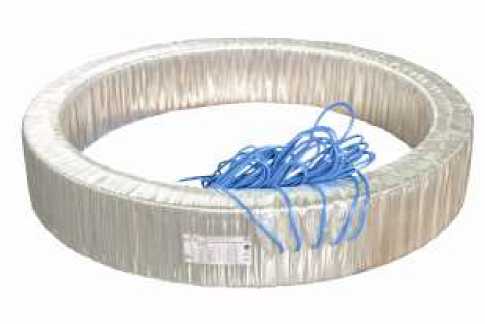

Рисунок 1 - Внешний вид трансформатора тока ТВ-ЭК исп. М1

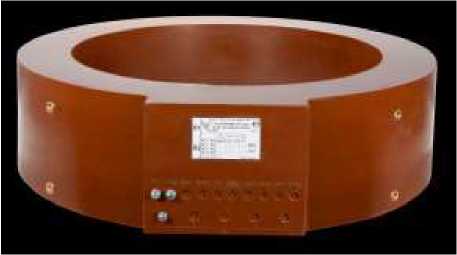

Рисунок 2 - Внешний вид трансформатора тока ТВ-ЭК исп. М2

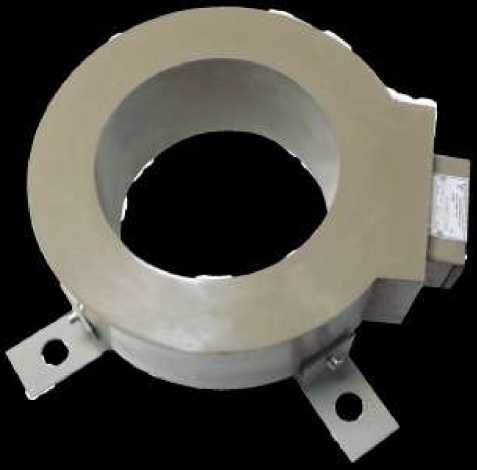

Рисунок 3 - Внешний вид трансформатора тока ТВ-ЭК исп. М3

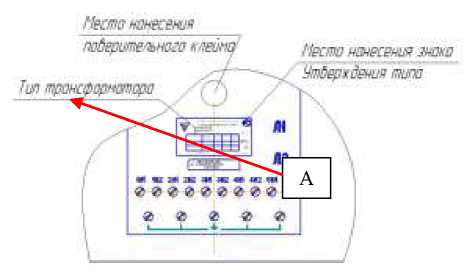

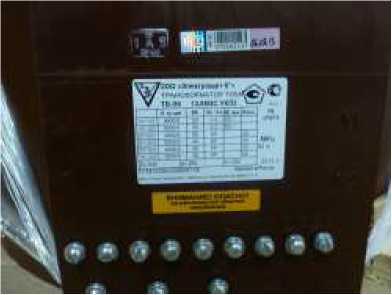

Рисунок 4 - Место нанесения паспортной таблички и поверительного клейма

А

л^мегзш? л-n/fS

?№;■'• ;tvr- яадв

№аю/шет*я яайерьгпвън&а

(О /

■' 1.

Для трансформаторов исполнений М1 и М3 поверительное клеймо наносится только в паспорт на изделие

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.

Таблица 3 - Комплектность средства измерений

осуществляется в соответствии с документом ЭК.1.770.000 ПМ5 «Методика поверки трансформаторов тока ТВ-ЭК исполнений М1, М2, М3», согласованным ГЦИ СИ «РОСИСПЫТАНИЯ» в 2013 г.

Основные средства поверки:

Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Рег.№ 27007-04); Трансформатор тока измерительный лабораторный ТТИ-200 (Рег.№ 37898-08); Прибор сравнения КНТ-05 (Рег.№ 37854-08);

Магазин нагрузок МР 3027 (Рег.№ 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма наносится на свидетельство о поверке при периодической поверке, при первичной на трансформатор.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ТУ 3414-009-52889537-08 Трансформаторы тока ТВ-ЭК исп. М1, М2, М3. Технические условия

Общество с ограниченной ответственностью «Электрощит-К°» (ООО «Электрощит-К°»)

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, 24.

Телефон (факс) (48448) 2-17-51, (48448) 2-24-58

E-mail: info@tf-el.ru

Web-сайт: www.kztt.ru

Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 781-48-99

E-mail: rosispytaniya@gost.ru

Web-сайт: www.rosispytaniya.ru

Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний средств измерений в целях утверждения типа № 30123-10 от 12.02.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

7 сентября 2018 г.

Москва

О внесении изменений в описание типа на трансформаторы тока ТВ-ЭК йен. Ml, М2, М3

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «СЗТТ» от 30 июля 2018 г. № 18-1342 приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ТВ-ЭК исп. Ml, М2, М3, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56255-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Управлению метрологии (Д. В.Гоголев),  ФГУП «ВНИИМС»

(А.Ю.Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1O36ECAA311E780DAE0071B52758FA2

Кому выдан: Кулешов Алексей Владимирович

Действителен: с 16.11.2017 до 16.11.2018

к__________—_________/
