Типы ИК

Типы ИКИС

В спомогательное оборудование

ИК МАЭД фотонного излучения

• 1 Блоки детектирования БДМГ-101

(с МИК-01, МИК-02), Госреестр № 64529-16;

• 2 Дозиметры гамма-излучения ДБГ-С11Д

(исп. основное, 01, 02), Госреестр № 42783-11;

• 3 Устройства детектирования УДМГ-100, Госреестр № 31013-06;

• 4 Комплексы измерительные универсальные УИМ-Д (БДЕГ-03 40x100 СКА + УИМ-3Д, БДЕГ-03 40x60 СКА + УИМ-3Д,

БДЕГ-03 40x60 СКБ + УИМ-3Д,

БДМГ-100 + УИМ-3Д), Госреестр № 64547-16

• 1 Блок обработки и передачи данных БОП-1М;

• 2 Пульт универсальный двухканальный УИМ-3Д;

• 3 Блок аварийной сигнализации БАС-1С;

• 4 Блок индикации БИ-2;

• 5 Инжектор питания ИП-1;

• 6 Табло электронное

ИК МАЭД нейтронного излучения

• 1 Устройства детектирования УДМН-100, Госреестр № 31091-06;

• 2 Комплексы измерительные универсальные УИМ-Д (БДМН-100 + УИМ-3Д), Госреестр № 64547-16

ИК МПД фотонного излучения

• 1 Блоки детектирования БДМГ-101

(с МИК-03, МИК-04), Госреестр № 64529-16;

• 2 Дозиметры гамма-излучения ДБГ-С11Д (исп. 03), Госреестр № 65179-16;

• 3 Блоки детектирования БДРГ-52, Госреестр № 57815-14

ИК МЭД гамма-излучения

• 1 Устройства детектирования УДКГ-100, Госреестр № 46661-11;

• 2 Комплексы измерительные универсальные УИМ-Д (БДКГ-100 + УИМ-3Д),

Госреестр № 64547-16

• 1 Блок обработки и передачи данных БОП-1М;

• 2 Пульт универсальный двухканальный УИМ-3Д;

• 3 Блок аварийной сигнализации БАС-1С;

• 4 Блок индикации БИ-2;

• 5 Инжектор питания ИП-1;

• 6 Табло электронное

ИК потока гамма-квантов

• 1 Устройства детектирования УДКГ-100, Госреестр № 46661-11

• 2 Комплексы измерительные универсальные УИМ-Д (БДКГ-100 + УИМ-3Д),

Госреестр № 64547-16

ИК плотности потока нейтронов

• 1 Блоки детектирования БДПН-100, Госреестр № 65559-16;

• 2 Блоки детектирования БДПН-101Д, Госреестр № 65959-16

ИК плотности потока альфа- и бета- частиц с поверхности

• 1 Радиометры загрязненности поверхностей альфа- и бета- активными веществами РЗБА-04-04М, Госреестр № 61710-15;

• 2 Комплексы измерительные универсальные УИМ-Д (БДЗА-100 + УИМ-3Д,

БДЗА-100Б + УИМ-3Д, БДЗБ-100 + УИМ-3Д, БДЗБ-100Л + УИМ-зД), Госреестр № 64547-16

Блок обработки и передачи данных БОП-1М

ИК объёмной активности радиоактивных

1 Установки для измерения объемной активности радиоактивных аэрозолей УДА-1АБ, Госреестр № 24548-13

Блок аварийной сигнализации БАС

Типы ИК

Типы ИКИС

Вспомогательное оборудование

аэрозолей, обусловленной альфа- и бета-излучающими нуклидами

ИК объемной активности бета-излучающих инертных газов (аргон, криптон, ксенон), а также газов, содержащих

14 тритий и С

• 1    Радиометры    газов    УДГ-03Д,

Госреестр № 51732-12;

• 2 Установки для измерений объемной активности радиоактивных газов в воздухе

УДГ-1Б, Госреестр № 24525-08;

• 3 Установки радиометрические УДГБ-01 (мод. УДГБ-01Т, УДГБ-01Т1, УДГБ-01Т2), Госреестр № 24826-08

• 1 Блок обработки и передачи данных БОП-1М;

• 2 Блок аварийной сигнализации БАС-1С;

• 3 Блок индикации БИ-2;

• 4 Блок аварийной сигнализации БАС;

• 5 Инжектор питания ИП-1

ИК объемной активности гамма-излучающих нуклидов, в том числе ¹⁶N, в жидкости

1 Установки радиометрические УДГП-01,

Госреестр № 27536-15

Блок аварийной сигнализации БАС

ИК объёмной активности гамма-излучающих радионуклидов йода в воздухе

1 Установки радиометрические УДИ-1Б,

Госреестр № 27535-14

Блок аварийной сигнализации БАС

ИК параметров воздушного потока (скорости, температуры, влажности)

1 Установки для измерений параметров воздушного потока многоканальные

УППВМ, Госреестр № 27027-09

ИК объёмного расхода воздуха и объёма прокачанного воздуха

1 Расходомеры воздуха многофункциональные УКРВ-2,

Госреестр № 41980-09

• 1 Блок обработки и передачи данных БОП-1М;

• 2 Блок аварийной сигнализации БАС-1С;

• 3 Блок индикации БИ-2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

СРК УДКС-01

«Пеликан»

«КРОСС»

Номер версии (идентификационный номер) ПО

не ниже 1.0.2.29

не ниже 03.0.0

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК МАЭД фотонного излучения

БДМГ-101

• - с МИК-01;

• - с МИК-02

от 0,05 до

3,00 МэВ

• - от 540^-5 до 240² Зв^ч^-1;

• - от 540^-4 до 1 • 10³ Зв^ч^-1

±15

ДБГ-С11Д

• - осн. исполнение;

• - исполнение 01

• - исполнение 02

от 0,05 до

3,00 МэВ

• - от И10^-7 до И10^-2 Зв^ч^-1;

• - от И10^-7 до 1-10¹ Зв^ч^-1;

• - от 1 •10^-7 до 1-10² Зв^ч^-1

• - в диапазоне от И10^-7 до Г10^-6 Зв^ч^-1: ±(15+1/Н), где Н -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв^ч^-1;

• - в диапазоне от 1 • 10^-7 до 110¹ Зв^ч^-1: ±15;

• - в диапазоне от 1-10¹ до 1 • 10² Зв^ч^-1: ±20

УДМГ-100

от 0,05 до

3,00 МэВ

от 1 • 10^-7 до 1-10¹ Зв^ч^-1

±(20+3/Р), где Р -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв^ч^-1

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК МАЭД фотонного излучения

УИМ-Д (БДЕГ-03 40x100 СКА + УИМ-3Д)

от 0,1 до

7,5 МэВ

от V10^-7 до 140^-4 Зв^ч^-1

±10

УИМ-Д (БДЕГ-03 40x60 СКА + УИМ-3Д)

от 0,05 до

3,00 МэВ

УИМ-Д (БДЕГ-03 40x60 СКБ + УИМ-3Д)

УИМ-Д (БДМГ-100 + УИМ-3Д)

от 0,05 до

3,00 МэВ

• - чувствительный поддиапазон

от 1 •10^-7 до 240^-3 Зв^ч^-1;

• - грубый поддиапазон от 540^-4 до 1 • 10¹ Зв^ч^-1

±(15+3/Н), где Н -безразмерная величина, численно равная измеренному значению МАЭД в мкЗв^ч^-1 для чувствительного поддиапазона и в мЗв^ч^-1 для грубого поддиапазона

ИК МАЭД нейтронного излучения

УДМН-100

от 0,025 эВ до 10,000

МэВ

от 1 • 10^-7 до 1 • 10^-1 Зв^ч^-1

±25

УИМ-Д (БДМН-

100 + УИМ-3Д)

от 1 • 10^-4 до 1 • 10² Зв^ч^-1

ИК МПД фотонного излучения

БДМГ-101

• - с МИК-03;

• - с МИК-04

от 0,05 до

3,00 МэВ

• - от 1 • 10^-5 до 1 • 10² Гр^ч^-1;

• - от 540^-3 до 1 • 10⁴ Гр^ч^-1

±15

ДБГ-С11Д исполнение 03

от 0,05 до

3,00 МэВ

от Ъ10^-7 до Ъ10² Гр^ч^-1

±25

БДРГ-52

от 0,06 до

3,00 МэВ

от 1 • 10^-3 до 1 • 10^-2 Гр^ч^-1; от 1 • 10^-2 до

1 включ. Гр^ч^-1;

св. 1 до 1 • 10⁵ Гр^ч^-1

±50;

±20;

±10

ИК МЭД гамма-излучения

УДКГ-100;

от 0,1 до

3,0 МэВ

от 1 • 10^-5 до 240^-2 1^гч^-1

±30

УИМ-Д (БДКГ-100 + УИМ-3Д)

от 0,1 до

3,0 МэВ

от 5Л0^-6 до 140^-2 1^гч^-1

±30

ИК потока гамма-квантов

УДКГ-100

от 0,1 до

3,0 МэВ

от 4-10¹ до 840⁴ квант-с’¹

±30

УИМ-Д (БДКГ-100 + УИМ-3Д)

от 0,1 до

3,0 МэВ

от 1*10^х до 140⁵ квант-с’¹

±30

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК плотности

БДПН-100

-

от 1-10⁰ до 340⁵ с^-1^см^-2

±30

потока

нейтронов

БДПН-101Д

-

от 2-10^-1 до 2^ 10³ с^-1 •см^-2

±30

РЗБА-04-04М

- для бета-частиц;

от 0,10 до

2,50 МэВ;

• - со счетчиками Гейгера-Мюллера от 1,0-10⁰

до 1,5-10⁴ мин^-1 •см^-2;

• - с органическими сцинтилляционными детекторами - от 1,0-10⁰ до 2,5-10⁴ мин^-1 •см^-2;

±30

для альфа-частиц

от 4,13 до

5,60 МэВ

от 1,0-10^-1 до 1,0-10⁴ мин^-1^см^-2

ИК плотности потока альфа-и бета- частиц с поверхности

УИМ-Д (БДЗА-100 + УИМ-3Д) для альфа-частиц

-

от 1 -10^-1 до V10⁴ мин^-1 • см^-2

±20

УИМ-Д (БДЗА-100Б +

УИМ-3Д) для альфа-частиц

-

от 1 -10^-1 до 2J0³ мин^-1 • см^-2

±20

УИМ-Д (БДЗБ-100+ УИМ-3Д) для бета-частиц

от 0,3 до

3,0 МэВ

от 1-10¹ до V10⁵ мин^-1^см^-2

±20

УИМ-Д (БДЗБ-100Л +

УИМ-3Д) для бета-частиц

от 0,12 до

3,00 МэВ

от 1-10¹ до V10⁴ мин^-1^см^-2

±20

ИК объёмной активности радиоактивных аэрозолей, обусловленной альфа- и бета-излучающими нуклидами

УДА-1АБ

• - для альфа-излучающих нуклидов;

• - для бета-излучающих нуклидов

от 3000 до

9000 кэВ;

от 50 до

3000 кэВ

• - от 1-10^-2 до 1-10⁰ Бк/м³;

• - от 1-10⁰ до 2-10⁵ Бк/м³;

• - от 1-10^-1 до 1-10⁰ Бк/м³;

• - от 1-10⁰ до 1-10⁷ Бк/м³

±50;

±20;

±50;

±20

Тип ИК

ИКИС

Диапазон регистрируемых энергий

Диапазон измерений

Пределы допускаемой основной относительной погрешности измерений, %

ИК объемной активности бета-излучающих инертных газов (аргон, криптон, ксенон), а также газов, содержащих 14 тритий и ¹⁴С

УДГ-03Д

от 60 до

3000 кэВ

от 1,0-10⁴ до 3,7-10¹⁰ Бк/м³

±20

УДГ-1Б

от 80 до

3000 кэВ

от 1,0-10⁴ до 6,0-10⁹ Бк/м³

±20

УДГБ-01

- для УДГБ-01Т, УДГБ-01Т1;

-для УДГБ-01Т2

от 5 до

3000 кэВ

кроме трития - от 1,0-10⁴ до 5,0-10⁹ Бк/м³;

для трития - от 5,040⁴ до 5,0-10⁹ Бк/м³;

кроме трития - от 1,0-10⁹ до 3,7-10¹⁵ Бк/м³;

для трития - от 5,040⁹ до 5,0-10¹⁴ Бк/м³

• - в диапазоне от 1,0-10⁴ до 3,040¹² Бк/м³: ±20;

• - в диапазоне от 3,040¹² до 3,740¹⁵ Бк/м³: ±30

ИК Объемной активности гамма-излучающих нуклидов, в том числе ¹⁶N, в жидкости

УДГП-01

• - исп.

ФВКМ.412123.

007;

• - исп.

ФВКМ.412123.

007-01;

• - исп.

ФВКМ.412123.

007-02;

• - исп.

ФВКМ.412123.

007-03

от 50 до 1500 кэВ;

от 3,740³ до 3,740⁸ Бк/м³;

от 1,040³ до 3,740⁸ Бк/м³;

от 1,040³ до 3,740⁸ Бк/м³;

от 3,740⁷ до 3,740¹³Бк/м³;

±20

- исп. ФВКМ.412123.

007 (в том

числе ¹⁶N)

5000 до

7200 кэВ

от 1,0*10³ до 3,740⁸ Бк/м³

ИК Объёмной активности гамма-излучающих радионуклидов йода

УДИ-1Б

• - по методу «накопления» за 24 ч;

• - по методу «наблюдения»

от 60 до

3000 кэВ

от 1,0^10^-1 до 3,7-10⁶ Бк/м³;

от 3,740⁰ до 3,7-10⁶ Бк/м³

±30

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,5 до 30,0

1ределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,1+0,1-V), где V - скорость воздушного потока, м/с

Диапазон измерений температуры воздушного потока, °С

от 0 до + 80

Пределы допускаемой абсолютной погрешности измерений температуры воздушного потока, °С

±0,4

Диапазон измерений относительной влажности воздушного потока, %

от 10 до 95

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздушного потока, %

±3

Наименование характеристики

Значение

Диапазон измерений объемного расхода воздуха, л/мин

от 15 до 100

Пределы допускаемой основной относительной погрешности измерений объемного расхода воздуха, %

±10

Диапазон измерений объема прокачанного воздуха, м³

от 0,01 до 9000,00

Пределы допускаемой основной относительной погрешности измерений объема прокачанного воздуха, %

± 1^»     ² ■

где V - измеренное значение объема, м³

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

Нормальные условия эксплуатации

Для всех технических средств системы

от +15 до +25

-

от 30 до 80

-

Рабочие условия эксплуатации

БДМГ-101

• - МИК-01

• - МИК-02,

• - МИК-03,

• - МИК-04

• - модуль электрометра

от -30 до +120 от -30 до +60 от -30 до +60 от -30 до +60 от -30 до +60

±3 на каждые 10 °С

до 98 при +35 °С

±5

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

БДРГ-52

• - узел детектирования

• - АОПД-02

от +20 до +350 от +5 до +50

-

до 100 при +35 °С до 80 при +35 °С

-

УИМ-Д:

• - УИМ-3Д

• - БДЕГ-03

• - БДМГ-100

• - БДЗА-100

• - БДЗА-100Б

• - БДЗБ-100

• - БДЗБ-100Л

• - БДКГ-100

• - БДМН-100

от -20 до +50 от -10 до +60 от -40 до +50 от -40 до +50 от -40 до +50 от -40 до +50 от -40 до +55 от -40 до +50 от -40 до +50

±10

±10

±10

±10

±10

±10

±10

±10

до 98 при +35 °С

±10

БДПН-100

от -10 до +60

±10

до 98 при +35 °С

±10

БДПН-101Д

от -10 до +60

±10

до 98 при +35 °С

±10

ДБГ-С11Д

от -60 до +80

±10

до 98 при +35 °С

±10

РЗБА-04-04М

от +5 до +50

±10

до 98 при +35 °С

±10

УДА-1АБ

от -10 до +50

±10

до 98 при +35 °С

±10

УДГ-03Д

от -10 до +55

±10

до 98 при +35 °С

±10

УДГ-1Б

от -10 до +50

±10

до 98 при +35 °С

±10

УДГБ-01Т

от -10 до +50

±10

до 98 при +35 °С

±10

УДГП-01:

• - БДЕГ-03

• - БОП-1сп

от -10 до +80 от -10 до +55

±10

до 98 при +35 °С

±10

УДИ-1Б

от -10 до +55

±10

до 98 при +35 °С

±10

УДМГ-100:

• - БДМГ-100-07

• - БС-11

от -45 до +50 от -40 до +50

±5 на каждые 10 °С

до 98 при +35 °С

±5

УДКГ-100

от -40 до +50

±10 на каждые 10 °С

до 98 при +35 °С

±10

УДМН-100:

• - БДМН-100-07

• - БС-12

от -45 до +50 от -40 до +50

±5 на каждые 10 °С

до 98 при +35 °С

±5

Тип ИКИС

Температура окружающего воздуха, °С

Пределы допускаемой дополнительной относительной погрешности измерений при отклонении температуры окружающего воздуха от нормальных условий, %

Относительная влажность окружающего воздуха, %

Пределы допускаемой дополнительной относительной погрешности измерений при изменении влажности окружающего воздуха от нормальной до повышенной, %

УКРВ-2

от -20 до +50

±10

до 98 при +25 °С

-

УППВМ:

• - БСПП-1ст,

БСПП-1тв,

ПП-ст

• - ИПТВ

• - БОП-1с

от -10 до +50 от 0 до +80

от -35 до +50

-

до 95 при +35 °С

-

Наименование

технического средства

Температура окружающего воздуха, °С

Относительная влажность окружающего воздуха, %

Блок обработки и передачи данных БОП-1М

• - с функционированием звукового сигнала

• - без функционирования звукового сигнала

от -30 до +50 от -40 до +50

до 98 при +35 °С

Инжектор питания ИП-1

от -40 до +50

до 98 при +35 °С

Блок аварийной сигнализации БАС

от -10 до +50

до 98 при +35 °С

Блок аварийной сигнализации БАС-1с

от -10 до +50

до 98 при +35 °С

Клеммная коробка КК-3

Клеммная коробка КК-4

от -10 до +50 от -10 до +50

до 98 при +35 °С до 98 при +35 °С

Блок индикации БИ-2

от -40 до +50

до 98 при +35 °С

Табло электронное

от -40 до +50

до 98 при +35 °С

Шкаф коммутационный

от -10 до +50

до 75 при +25 °С

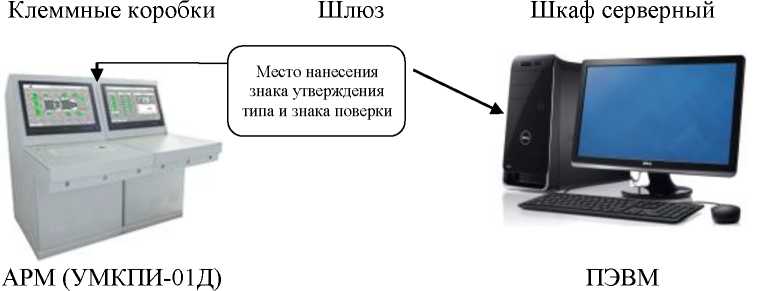

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д) или ПЭВМ

от +1 до +40

до 80 при +30 °С

Станция сбора данных ССД-01Д

от +1 до +40

до 98 при +35 °С

Шлюз сетевой

от +1 до +40

до 98 при +35 °С

Шкаф серверный

от +1 до +40

от 40 до 80 при +30 °С

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

БДМГ-101

- МИК-01;

085x210

1,00

- МИК-02;

045x160

0,30

- МИК-03;

0140x230

1,00

- МИК-04;

035x90

0,20

- модуль электрометра МЭ

0110x300

2,00

ДБГ-С11Д

- основное исполнение;

068x141

0,65

- исполнение 01;

068x179

0,70

- исполнение 02;

068x179

0,70

- исполнение 03

068x179

0,70

УИМ-Д -УИМ-3Д;

221x172x85

3,9

- БДЕГ-03 40x60 СКА;

062x315

1,4

- БДЕГ-03 40x100 СКА;

062x360

1,7

- БДЕГ-03 40x60 СКБ;

062x315

1,4

- БДМГ-100;

040x225

0,5

- БДЗА-100;

0120x240

1,2

- БДЗА-100Б;

0230x225

4,0

- БДЗБ-100;

090x220

1,0

- БДЗБ-100Л;

0 88x102

0,4

- БДКГ-100;

038x530

2,5

- БДМН-100:

- узел детектирования;

054x200

0,45

- блок с нейтронным замедлителем для настенного крепления;

428x258x347

12,4

- блок с переносным замедлителем нейтронов

239x315x290

11,5

УДМГ-100

- блок детектирования БДМГ-100-07;

040x240

0,30

- блок сопряжения БС-11

80x64x176

0,80

УДМН-100

- блок детектирования БДМН-100-07;

428x347x258

13,80

- блок сопряжения БС-12

80x64x176

0,80

БДРГ-52

- узел детектирования;

0160x600

5,00

- АОПД-02

434x342x171

12,00

УДКГ-100

- сборка детекторная БДКГ-100-07;

038x530

3,00

- блок сопряжения БС-16ПД

176x80x64

0,70

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

Блок детектирования БДПН-101Д:

- Блок счетчика тепловых нейтронов БСТН-101;

050x618

1,0

- Блок сопряжения БС-101

220x166x87

1,0

Блок детектирования БДПН-100

650x250x266

33,00

- блок детектирования БДТН-100Д;

090,5x455

2,00

- защита

620x250x266

31,00

РЗБА-04-04М

- стойки со стационарными блоками детектирования БДЗБ и блоком

1010x2650x940

310,00

обработки информации УАК-07;

- блок обработки информации БОИ-04;

165x190x110

2,80

- блок детектирования БДЗБ;

230x110x100

1,80

- блок детектирования БДЗА

0120x320

1,40

УДА-1АБ

389x260x304

15,60

УДГ-03Д

354x230x203

29,50

УДГ-1Б

395x240x304

29,50

УДГБ-01Т

381x343x716

30,00

УДГБ-01Т1:

- блок электронный;

269x315x173

27,00

- блок детектирования БДГБ-02П;

600x262x240

- УДГБ-01Т2

381x343x716

27,00

УДГП-01

- блок обработки и передачи данных БОП-1сп;

298x220x114

4,30

- коллиматор для установки УДГП-01;

0350x455

150,00

- коллиматор для установки УДГП-01;

0350x500

158,00

- проточная камера

1700x800x900

410,00

УДИ-1Б

437x307x474

29,50

УППВМ

- блок БОП-1с;

233x280x111

8,00

- блоки БСПП-1ст, БСПП-1тв;

125x155x73

0,70

- преобразователь ПП-ст;

60x38x136

0,15

- преобразователь ИПТВ

333x100x60

0,70

УКРВ-2

260x235x140

3,00

Блок обработки и передачи данных

БОП-1М

298x220x112

5,00

Пульт универсальный двухканальный

УИМ-3Д

221x172x85

3,90

Инжектор питания ИП-1

200x235x132

2,10

Наименование технического средства

Габаритные размеры, мм, не более

Масса, кг, не более

Блок аварийной сигнализации БАС

145x108x466

1,70

Блок аварийной сигнализации БАС-1с

108x160x472

1,85

Табло электронное

- исполнение-01;

850x250x80

5,0

- исполнение-02

440x160x70

3,0

Шкаф коммутационный

860x600x405

44

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

-основное исполнение;

1750x1260x1405

500

- исполнение 01

1750x1260x2810

1000

ПЭВМ

1750x1260x1405

500

Станция сбора данных ССД-01Д

860x600x405

120

Шлюз сетевой

860x600x405

120

Шкаф серверный

2000x800x1000

500

Блок индикации БИ-2

222x168x73

4,0

Наименование характеристики

Значение

Время установления рабочего режима системы при постоянных внешних условиях, мин, не более

10

Параметры электрического питания от однофазной сети:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

220■

50 ⁺²,⁵

⁵⁰ -2,5

Режим работы

Непрерывный, круглосуточный

Средняя наработка системы на отказ, ч, не менее:

20000

Средний срок службы системы (при условии замены узлов, выработавших свой ресурс), лет, не менее

10

Среднее время восстановления отказавшей системы с использованием ЗИП, ч, не более

2

Срок сохраняемости системы, лет, не менее

3

Обозначение

Наименование

Количество

ФВКМ.418266.009

Блок детектирования БДМГ -101

*

БУШИ.501311.007

Блок детектирования БДРГ-52

*

ФВКМ.418252.001

Блок детектирования БДПН-100

*

ФВКМ.418252.004

Блок детектирования БДПН-101Д

*

ФВКМ.468166.027

Пульт универсальный двухканальный УИМ-3Д

*

ФВКМ.412152.006

Комплекс измерительный универсальный УИМ-Д в составе:

_*

ФВКМ.468166.027

УИМ-3Д

ФВКМ.418265.020

+ БДЕГ-03 40x60 СКА

*

ФВКМ.418265.020-01

+ БДЕГ-03 40x100 СКА

*

ФВКМ.418265.011

+ БДЕГ-03 40x60 СКБ

*

ТЕ2.328.022

+ БДМГ-100

*

АЖАХ.418252.012

+ БДЗА-100

*

АЖАХ.418252.007

+ БДЗА-100Б

*

АЖАХ.418252.009

+ БДЗБ-100

*

АЖАХ.418252.008

+ БДЗБ-100Л

*

АЖАХ.418268.004

+ БДКГ-100

*

АЖАХ.418266.005

+ БДМН-100

*

ФВКМ.412113.042

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-01

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-02

Дозиметр гамма излучения ДБГ-С11Д

*

ФВКМ.412113.042-03

Дозиметр гамма излучения ДБГ-С11Д

*

Радиометр загрязненности поверхностей альфа- и

ФВКМ.412125.004

бета- активными веществами

РЗБА-04-04М

_*

ФВКМ.412123.002

Установка для измерений объёмной активности радиоактивных аэрозолей УДА-1АБ

_*

ФВКМ.412123.011

Радиометр газов УДГ-03Д

*

ФВКМ.412123.001

Установка для измерений объёмной активности радиоактивных газов в воздухе УДГ-1Б

_*

ФВКМ.412123.003

Установка радиометрическая УДГБ-01Т

*

ФВКМ.412123.004

Установка радиометрическая УДГБ-01Т1

*

ФВКМ.412123.005

Установка радиометрическая УДГБ-01Т2

*

ФВКМ.412123.007

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-01

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-02

Установка радиометрическая УДГП-01

*

ФВКМ.412123.007-03

Установка радиометрическая УДГП-01

*

ФВКМ.412123.006

Установка радиометрическая УДИ-1Б

*

ФВКМ.468166.009

Устройство детектирования УДМГ-100

*

Обозначение

Наименование

Количество

АЖАХ.418268.029

Устройство детектирования УДКГ-100

*

ФВКМ.468166.010

Устройство детектирования УДМН-100

*

ФВКМ.408844.017

Расходомер воздуха многофункциональный УКРВ-2

*

ФВКМ.407231.004

Установка для измерения параметров воздушного потока многоканальная УППВМ

_*

ФВКМ.468232.001

Блок аварийной сигнализации БАС

*

ФВКМ.468232.007

Блок аварийной сигнализации БАС-1с

*

ФВКМ.468166.004

Блок обработки и передачи данных БОП-1М

*

ФВКМ.301414.028

Инжектор питания ИП-1

*

ФВКМ.687281.016

Блок индикации БИ-2

*

Табло электронное

*

ФВКМ.301172.022

Клеммная коробка КК-3

*

ФВКМ.301172.023

Клеммная коробка КК-4

*

ФВКМ.301172.023-01

Клеммная коробка КК-4

ФВКМ.301442.059

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

_*

ФВКМ.301442.059-01

Автоматизированное рабочее место (Унифицированный многофункциональный комплекс представления информации) АРМ (УМКПИ-01Д)

_*

ПЭВМ

*

ФВКМ.301442.060

Шкаф серверный

*

ФВКМ.301442.032

Шкаф коммутационный

*

ФВКМ.301442.032-01

Шкаф коммутационный

*

ФВКМ.301442.064

Шлюз сетевой

*

ФВКМ.301442.063

Станция сбора данных ССД

*

Пульт настроечный ПН-ПК

*

ФВКМ.200ххх-01 34 01

Прикладное программное обеспечение верхнего уровня СРК УДКС-01 «Пеликан»

_*

RU.589.08624303.00100

-03

Прикладное программное обеспечение верхнего уровня «КРОСС»

_*

ФВКМ.412161.001-ххПС

Паспорт

1 экз.**

ФВКМ.412161.001-ххРЭ

Руководство по эксплуатации

1 экз.**

ФВКМ.400101-01 34 01

Прикладное программное обеспечение верхнего уровня СРК УДКС-01 «Пеликан». Руководство оператора

_*

RU.589.08624303.00100

-03 34 01

Комплекс распределенных средств сетевой обработки «КРОСС». Руководство оператора

_*

ФВКМ.412161.001-ххОП

Альбом схем

1 экз.**

Обозначение

Наименование

Количество

ФВКМ.412161.001-ххВЭ

Ведомость эксплуатационных документов

1 экз.**

Примечания:

* - Количество определяется заказом потребителя.

** - Эксплуатационным документам и программному обеспечению, в зависимости от комплекта поставки и версии, присваиваются номера
