Спектрометры рентгенофлуоресцентные энергодисперсионные БРА-135F

Спектрометры рентгенофлуоресцентные энергодисперсионные BPA-135F (далее спектрометры), предназначены для измерения содержания химических элементов в твердых, жидких и порошкообразных образцах в диапазоне от фтора (Z=9) до урана (Z=92).

Принцип действия спектрометра основан на возбуждении флуоресцентного излучения атомов исследуемого образца. Флуоресцентное излучение образца регистрируется полупроводниковым SDD детектором с охлаждением на эффекте Пельтье, где кванты различной энергии преобразуются в электрические импульсы, амплитуды которых пропорциональны энергии этих квантов. С помощью аналого-цифрового преобразователя последовательность электрических импульсов различных амплитуд преобразуется в энергетический спектр.

Спектрометр представляет собой стационарный прибор, состоящий из блока аналитического и системы вакуумной, входящей в базовую комплектацию.

Спектрометр снабжен камерой образцов и автоматизированным диском подачи анализируемых образцов в зону облучения первичным рентгеновским излучением. В диск могут быть одновременно установлены до 15 анализируемых образцов. При необходимости диск подачи образцов может быть удален, что позволяет установить в камеру анализируемый образец неправильной формы.

Определение легких элементов от фтора (Z=9) до хлора (Z=17) производится с применением вакуумирования камеры вакуумной. Продувка камеры образцов при определении легких элементов каким-либо инертным газом не осуществляется.

Спектрометр БPА-135F снабжен пятью автоматизированными фильтрами первичного рентгеновского излучения, что позволяет формировать оптимальный состав рентгеновского излучения.

Спектрометр БPА-135F снабжен автоматической заслонкой, перекрывающей первичный пучок рентгеновского излучения, что обеспечивает безопасность персонала при установке образцов в камеру образцов.

Управление спектрометром, обработка спектра и вычисление содержания химических элементов в образцах производится с использованием программного комплекса «КЭДА-Е», предустановленного в блоке управления и сбора данных, который в свою очередь входит в состав блока аналитического. Для управления используются внешние компьютерный монитор, манипулятор «Мышь» и клавиатура.

Спектрометр БPА-135F выпускается в двух корпусных исполнениях - в корпусе из пластмассы и в корпусе из листовой стали. Внешний вид спектрометра в корпусе из пластмассы с указанием мест пломбировки от несанкционированного доступа представлен на рисунках 1, 2.

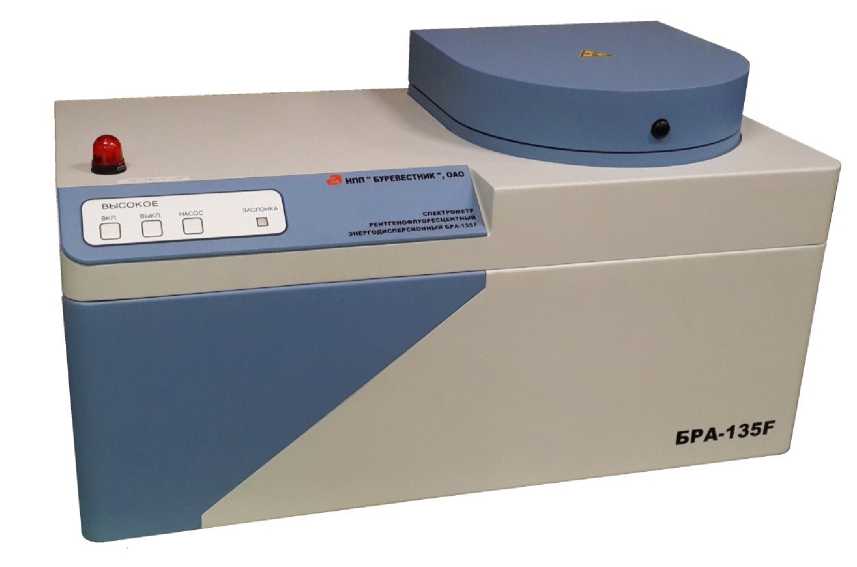

Рисунок 1 - Внешний вид спектрометра рентгенофлуоресцентного энергодисперсионного

БРА-1351^; в корпусе из пластмассы

• • *

Пломба

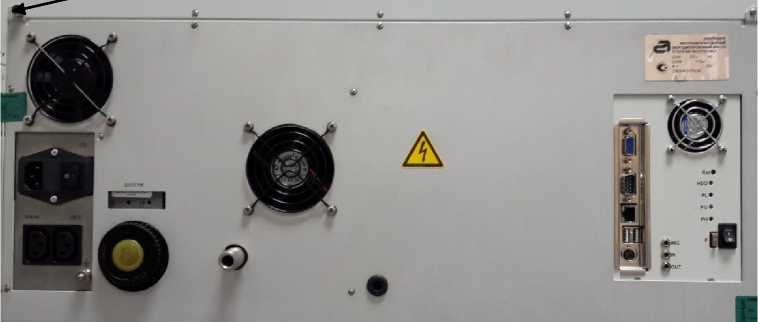

Рисунок 2 - Задняя панель спектрометра рентгенофлуоресцентного энергодисперсионного БРА-135F в корпусе из пластмассы с указанием места пломбировки от несанкционированного доступа

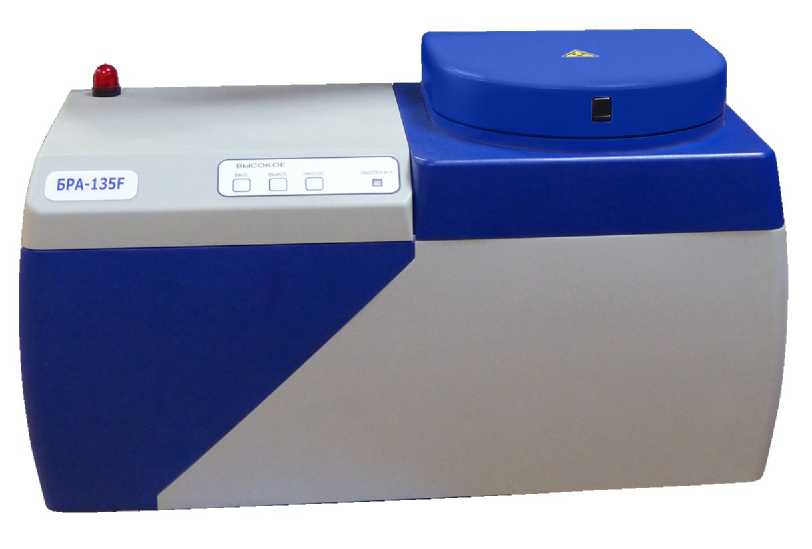

Рисунок 3 - Внешний вид спектрометра рентгенофлуоресцентного энергодисперсионного

БРА-135F в корпусе из листовой стали

Пломба

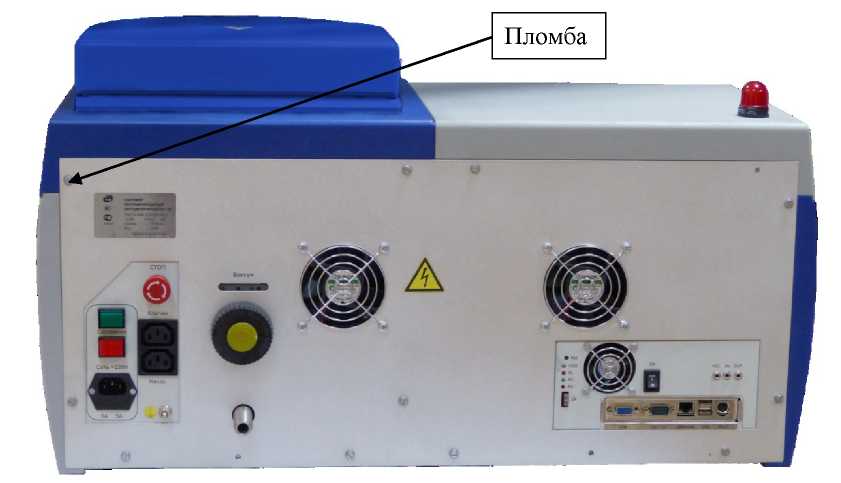

Рисунок 4 - Задняя панель спектрометра рентгенофлуоресцентного энергодисперсионного БРА-135F в корпусе из листовой стали с указанием места пломбировки от несанкционированного доступа Знак поверки наносится на свидетельство о поверке.

Спектрометры оснащены автономным программным обеспечением «Программный комплекс «КЭДА-Е», предназначенным для управления спектрометром, сбора, обработки и хранения полученных данных.

Программный комплекс «КЭДА-E» установлен на встроенный в спектрометр промышленный компьютер. Защита программного обеспечения от несанкционированных изменений обеспечивается расчетом цифровых идентификаторов по команде пользователя с выводом их на дисплей компьютера.

Идентификационные данные ПО спектрометра приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО спектрометра

Программное обеспечение является полностью метрологически значимым, поскольку определяет процесс управления спектрометром и алгоритм проведения измерений на нем.

Уровень защиты ПО - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной печати и на планку фирменную спектрометра методом лазерного гравирования.

Таблица 4 - Комплектность спектрометра

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия ТУ 4276-088-00227703-2013.
