№1736 от 21.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 42345
О переоформлении свидетельства об утверждении типа средства измерений № 66593 "Осциллографы цифровые запоминающие RTB2002, RTB2004" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1736 от 21.08.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1736
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие RTB2002, RTB2004
Назначение средства измеренийОсциллографы цифровые запоминающие RTB2002, RTB2004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание средства измеренийПринцип действия осциллографов цифровых запоминающих RTB2002, RTB2004 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTB2002, RTB2004 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTB2002, RTB2004 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0.
Модели осциллографов цифровых запоминающих RTB2002, RTB2004 отличаются количеством входных каналов и полосой пропускания в зависимости от установленной опции.
Осциллографы цифровые запоминающие RTB2002, RTB2004 имеют следующие опции:
B1 - логический пробник;
B221/B241 - полоса пропускания 100 МГц;
B222/B242 - полоса пропускания 200 МГц;
B223/B243 - полоса пропускания 300 МГц;
B6 - генератор сигналов произвольной формы.

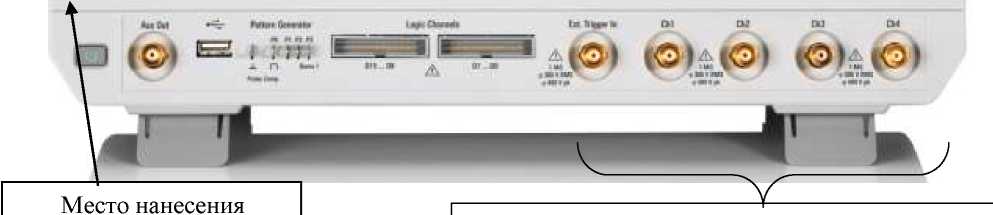

Общий вид осциллографов цифровых запоминающих RTB2002, RTB2004 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведены на рисунке 2.
Модель осциллографа
D ™ О
О • а о
О 13 с И О I
знака утверждения типа
число каналов: 2 для RTB2002, 4 для RTB2004

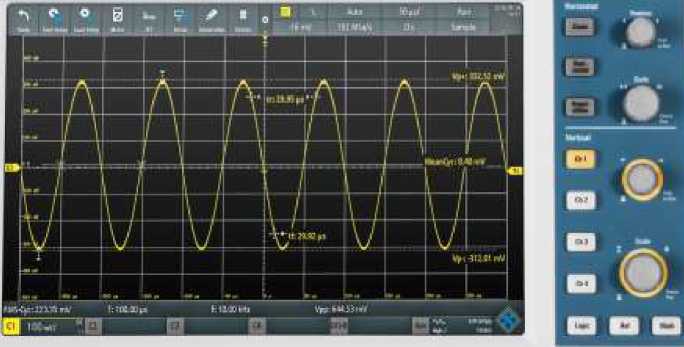

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки

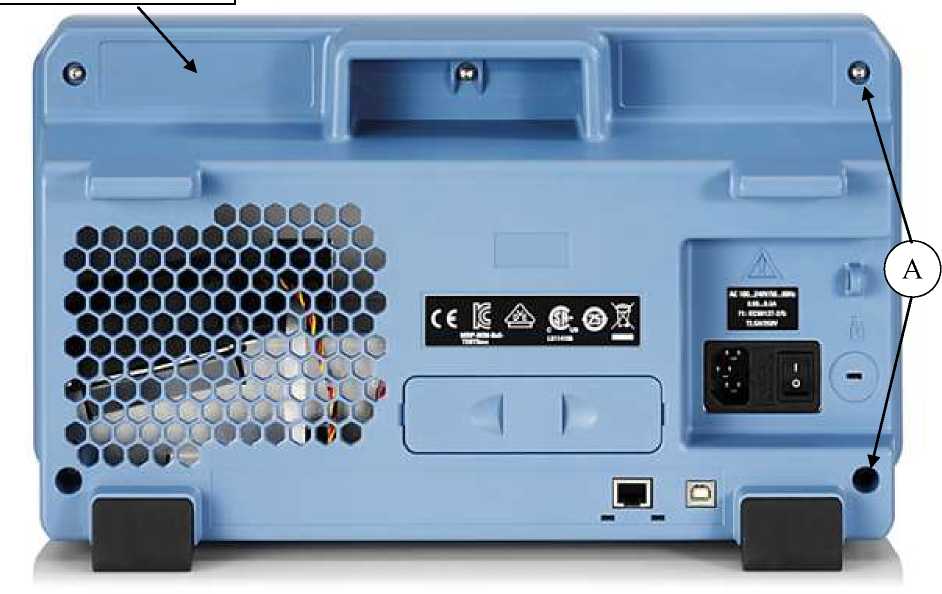

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака поверки
Идентификационные данные программного обеспечения (ПО) осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTB2002, RTB2004 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW RTB |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.100 |
|
Цифровой идентификатор ПО |
- |
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTB2002, RTB2004 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
Число каналов |
RTB2002 |
2 |
|
RTB2004 |
4 | |
|
Входное сопротивление, МОм |
1 | |
|
Разрядность АЦП, бит |
10 | |
|
Максимальная частота дискретизации Бд, Гц |
на каждый канал |
1,25Д09 |
|
при объединении каналов |
2Д109 | |
|
Объем памяти, миллионов отсчетов |
на каждый канал |
10 |
|
при объединении каналов |
20 | |
|
Полоса пропускания, МГ ц |
штатно |
от 0 до 70 |
|
с опцией В221/В241 |
от 0 до 100 | |
|
с опцией В222/В242 |
от 0 до 200 | |
|
с опцией В223/В243 |
от 0 до 300 | |
|
Время нарастания переходной характеристики, нс, не более |
штатно |
5 |
|
с опцией В221/В241 |
3,5 | |
|
с опцией В222/В242 |
1,75 | |
|
с опцией В223/В243 |
1,15 | |
|
Диапазон значений коэффициента развертки, с/дел |
от Ь10’9 до 500 | |
|
Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора |
±3Д10’6 | |
|
Диапазон значений коэффициента отклонения (КО), В/дел |
от 0,001 до 5 | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, % |
КО < 0,005 В/дел |
±2,0 |
|
КО > 0,005 В/дел |
±1,5 | |
|
Диапазон установки постоянного смещения исм, В |
КО < 0,2 В/дел |
±1,2 |
|
КО > 0,2 В/дел |
±40 | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,005^см + 0,1-КО) | |
|
Примечание: КО - коэффициент отклонения; исм - постоянное смещение | ||
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В |
±(5КО- (иизм-исм)/100+Дисм) |
|
Источники синхронизации |
входы каналов, вход внешней синхронизации |
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
2 |
|
Режимы запуска |
автоматический, ждущий, однократный |
|
Генератор сигналов произвольной формы (опция B6) | |
|
Максимальная частота дискретизации, МГ ц |
250 |
|
Разрядность ЦАП, бит |
14 |
|
Диапазон частот выходного синусоидального сигнала, Гц |
от 0,1 до 2,5П07 |
|
Диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом, В |
от 0,01 до 2,5 |
|
Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала иген на частоте 1 кГц на нагрузке 50 Ом, В |
±(0,03^иген+0,005) |
|
Примечание: иизм - измеренное напряжение | |
Таблица 3 - Основные технические характеристики
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
60 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
390x220x152 |
|
Масса, кг, не более |
3 |
|
Рабочие условия эксплуатации:
|
от 0 до +50 85 |
|
Условия хранения и транспортирования:
|
от -40 до +70 95 |
|
Средняя наработка на отказ, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTB2002, RTB2004 |
1 шт. |
|
Опции |
по отдельному заказу | |
|
Кабель питания |
1 шт. | |
|
Пассивные пробники |
по количеству каналов | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
РТ-МП-4221-441-2017 |
1 экз. |
осуществляется по документу РТ-МП-4221-441-2017 «ГСИ. Осциллографы цифровые запоминающие RTB2002, RTB2004. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 марта 2017 года.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- вольтметр универсальный HM8112-3 (регистрационный номер в Федеральном информационном фонде 50576-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTB2002, RTB2004 в соответствии с рис. 2 или на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTB2002, RTB2004ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва ИНН 9909002668
Адрес: 117335, г. Москва, Нахимовский проспект, дом 58, комната 3, этаж 6
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: http://www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
