Приказ Росстандарта №433 от 28.02.2023

№433 от 28.02.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 417690
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 433 от 28.02.2023

2023 год
месяц February
сертификация программного обеспечения

1637 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г. № 433

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение

типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

У станав ливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Преобразователи термоэлектрические

KTK-01,

KTK-02,

KTL-01,

KTL-02

20260-00

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТ Л-Прибор») ИНН 7728899900 Адрес: 107023, г. Москва, ул. Малая Семеновская, д. 11 А, стр. 2

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284 Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком.

6/1/3/1

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284 Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком.

6/1/3/1

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «нтл-Прибор»), г. Москва,

2.

Термопреобразователи сопротивления

СП-01, СП-02, СМ-01,

СМ-02

20261-00

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТ Л-Прибор») ИНН 7728899900 Адрес: 107023, г. Москва, ул. Малая Семеновская, д. 11 А, стр. 2

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284 Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком.

6/1/3/1

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284 Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком.

6/1/3/1

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «нтл-Прибор»), г. Москва,

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» февраля 2023 г . № 433

Лист № 1 Регистрационный № 20261-00 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления СП-01, СП-02, СМ-01, СМ-02

Назначение средства измерений

Термопреобразователи сопротивления (далее - термопреобразователи, ТС) предназначены для измерения температуры жидкостей, газов и твердых тел, не агрессивных к материалу оболочки термопреобразователей, и последующего преобразования информации об измеренной температуре в единицы электрического сопротивления.

Описание средства измерений

Термопреобразователи - стационарные, одно/двухканальные, однофункциональные и неремонтируемые изделия непрерывного действия.

Термопреобразователи могут применяться в промышленности, энергетике и, в частности, на атомных электростанциях (далее - АЭС) для температурного контроля технологического оборудования, находящегося в зоне свободного доступа и в зоне контролируемого доступа, включая герметичную зону.

Термопреобразователи определенного конструктивного исполнения могут быть использованы для непрерывного измерения температуры при экстремальных параметрах технологического процесса и/или окружающей среды, в частности, в герметичной зоне АЭС в условиях запроектной аварии и в послеаварийный период.

Принцип действия ТС основан на свойстве металлических проводников изменять сопротивление при изменении температуры.

Чувствительный элемент термопреобразователя (ЧЭ), изготовленный из платиновой (СП) или медной (СМ) проволоки, помещен в герметичный защитный корпус из стали или цветных металлов и соединен с выводным кабелем или выводными проводниками, предназначенными для подключения ТС к внешним линиям связи.

ТС изготавливаются с одним или двумя ЧЭ; с двух-, трех-, четырех- проводными схемами соединения внутренних проводников к ЧЭ согласно ГОСТ 6651. Выводной кабель ТС на длине L1 может быть выполнен кабелем во фторопластовой оболочке или нагревостойким кабелем с минеральной изоляцией в стальной оболочке типа КНМС. Место заделки выводного кабеля (выводных проводников при L1 =0) герметизировано.

ТС изготавливаются с номинальными статическими характеристиками (далее - НСХ) или, по требованию заказчика, с индивидуальной статической характеристикой (далее - ИСХ), проградуированной при помощи функции Календара-Ван-Дюзена.

Конструкция ТС неразборная.

К данному типу ТС относятся термопреобразователи сопротивления следующих модификаций: СП-01 - термопреобразователи с платиновым чувствительным элементом с диаметром монтажной части 8 мм; СП-02 - термопреобразователи с платиновым чувствительным элементом с диаметром монтажной части от 4 до 5 мм; СМ-01 -термопреобразователи с медным чувствительным элементом с диаметром монтажной части 8 мм; СМ-02 - термопреобразователи с медным чувствительным элементом с диаметром монтажной части от 4 до 5 мм.

Для удобства монтажа, защиты и герметичности узлов подключения ТС к внешним линиям связи используются сборки ТС с монтажными элементами (штуцерами, коммутационными головками: клеммными, разъемными). Наличие монтажных элементов не изменяет метрологические характеристики ТС.

Термопреобразователи сопротивления типа СП-01, СП-02 с длиной монтажной части до 0,06 м, применяемые в диапазоне измерений от 150 °С до 250 °С, изготавливаются с применением материалов и технологий, обеспечивающих стойкость к повышенной температуре, при этом, в паспорте изделия ставится особая отметка по классификационному обозначению («Т» - технические средства для управления запроектной аварией).

Термопреобразователи сопротивления типа СП-01, СП-02 в сборе с коммутационными головками, применяемые при температуре окружающего воздуха от 150 °С до 250 °С, изготавливаются с применением материалов и технологий, обеспечивающих стойкость к повышенной температуре, при этом, в паспорте изделия ставится особая отметка по классификационному обозначению («Т» - технические средства для управления запроектной аварией).

Схема составления условного обозначения

__/ ___/ ___ - _ х __ - _ - _ - __ - __ - __ /___- ___ - __

  • 1   2   3     4 5    6   7   8   9   10 11    12   13

  • 1  Обозначение комплекта (при наличии)

  • 2  Обозначение сборки (при наличии)

  • 3  Тип ТС (СП-01, СМ-01, СП-02, СМ-02)

  • 4  Количество ЧЭ (1 - не указывается)

  • 5  Для ТС с НСХ - условное обозначение НСХ по ГОСТ 6651

Для ТС с ИСХ - номинальное сопротивление при 0°С и обозначение типа используемого ЧЭ (по ГОСТ 6651)

  • 6  Для ТС с НСХ - класс допуска по ГОСТ 6651

Для ТС с ИСХ - запись «ИСХ»

  • 7  Схема соединения внутренних проводников (2, 3 или 4)

  • 8  Длина монтажной части, м

  • 9  Длина выводного кабеля и его исполнение, м (при наличии)

  • 10 Длина выводных проводников, м (при наличии)

  • 11 Тип монтажного элемента (при наличии)

  • 12 Длина защитного чехла монтажного элемента (для головок коммутационных)

  • 13 Климатическое исполнение (УХЛ4 - не указывается)

Внешний вид ТС представлен на рисунке 1. Форма и исполнение разъемных и клеммных головок, а также монтажных элементов могут отличаться.

Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru
Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

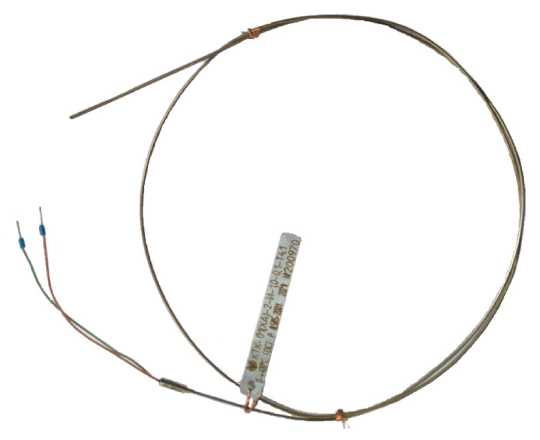

Термопреобразователи с выводными проводниками

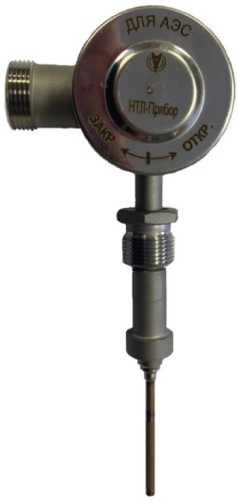

Термопреобразователь с разъемной головкой или клеммной головкой типового исполнения

Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

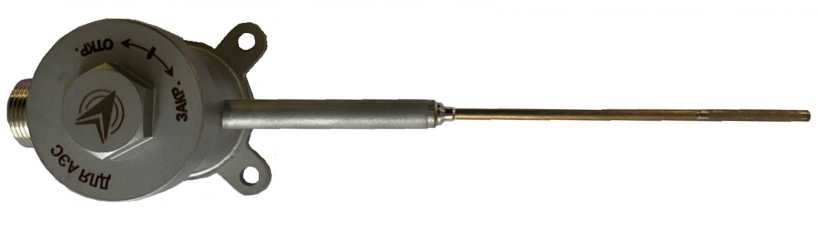

Термопреобразователь с разъемной головкой или клеммной головкой, предназначенный для эксплуатации внутри герметичной оболочки АЭС, в условиях запроектной аварии (при экстремальных параметрах технологического процесса и/или окружающей среды).

Рисунок 1 - Общий вид средства измерений

Нанесение знака поверки на термопреобразователи не предусмотрено.

Заводской номер, обеспечивающий идентификацию каждого экземпляра термопреобразователей, наносится на шильдик или на корпус термопреобразователей ударноточечной гравировкой или методом лазерной гравировки и имеет цифровое обозначение.

Пломбирование термопреобразователи сопротивления СП-01, СП-02, СМ-01, СМ-02 не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

СП-01

СП-02

СМ-01

СМ-02

Диапазон измерений температуры, °С:

-для ТС c НСХ и длиной монтажной части до 0,06 м

от -50 до +150

от -50 до +120

-для ТС c ИСХ и длиной монтажной части до 0,06 м

от -50 до +150

не

изготавливается

- для ТС с НСХ и длиной монтажной части до 0,06 м,

применяемые на АЭС, с классификационным обозначением «Т»

от -50 до +250

ПС

изготавливается

-для ТС с НСХ и длиной монтажной части св. 0,06 м

от -50 до +400

от -50 до +120

-для ТС с ИСХ и длиной монтажной части св. 0,06 м

от -50 до +400

не

изготавливается

Номинальная статическая характеристика преобразования

по ГОСТ 6651-2009

Обозначение типа ТС по ГОСТ 6651-2009

Pt (0,00385),

М (0,00428)

(температурный коэффициент, а, °С-1)

П (0,00391)

Номинальное сопротивление ТС, R0, Ом

10, 50, 100, 500, 1000

Класс допуска для ТС с НСХ по ГОСТ 6651-2009

АА, А, В, С

А, В, С

Пределы допускаемых отклонений от ИСХ в температурном эквиваленте для ТС с ИСХ, °С

±0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

СП-01

СП-02

СМ-01

СМ-02

Максимальный измерительный ток:

- для ТС с R0 = 10; 50; 100 Ом

1 мА

- для ТС с R0 = 500; 1000 Ом

0,2 мА

Время термической реакции (испытательная среда -

вода, скорость потока - 0,5 м/с):

- (Т0,6з), не более, с

20

5

20

5

- (т0,9), не более, с

40

10

40

10

Длина монтажной части, L, м

от 0,02 до 25,0

Условия эксплуатации*:

- температура, окружающего воздуха оС

от -50 до +150

от -50 до +120

- температура окружающего воздуха оС (для ТС, в сборе с коммутационными головками)

от -50 до +250 (не менее 72 часов)

не

изготавливается

- абсолютное давление, МПа, не более

0,63

- относительная влажность, %, не более

98

- удельная активность среды, Бк/м3, не более

1,25

1015

- мощность поглощенной дозы, Гр/с, не более

19,44

Наименование характеристики

Значение

СП-01  СП-02  СМ-01  СМ-02

Вероятность безотказной работы за 8000 часов, не менее

0,98

Средняя наработка на отказ, ч, не менее

250 000

Назначенный срок службы ТС, лет

12

Электрическое сопротивление изоляции при испытательном напряжении не более 100 В, не менее:

а) от + 15 °С до + 35 °С - 500 МОм (в процессе эксплуатации возможно снижение до 100 МОм в соответствии с ГОСТ 6651);

б) от + 100 °С до +250 °С - 20 МОм;

в) от + 251 °С до +450 °С - 2 МОм;

Электрическая изоляция ТС выдерживает в течение одной минуты синусоидальное переменное напряжение 500 В частотой 50 Гц.

* параметры окружающей (не измеряемой) среды в зоне расположения выводного кабеля / монтажных элементов ТС.

Знак утверждения типа

Нанесение знака утверждения типа на термопреобразователи не предусмотрено. Знак утверждения типа наносится в верхнем левом углу на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность приборов приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение*

Количество

Примечания

Термопреобразователь

сопротивления

СП-01;СП-02;

СМ-01;СМ-02;

СБ210/СП-01;

СБ210/СП-02;

СБ210/СМ-01;

СБ210/СМ-02;

1 шт.

*обозначение согласно ТАДУ 405210.001ТУ в соответствии с заказом

Паспорт

ТАДУ 405210.001ПС

1 экз.

-

Руководство по эксплуатации

ТАДУ 405210.001РЭ

1 экз

на партию

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и работа» руководства по эксплуатации ТАДУ 405210.001РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ТАДУ 405210.001ТУ Термопреобразователи сопротивления типов СП-01, СП-02, СМ-01, СМ-02. Технические условия;

СТО 1.1.1.07.001.0675-2017 Стандарт организации. Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования.

Правообладатель

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1 Телефон: +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru

Web-сайт: www.ntl-pribor.ru

Изготовитель

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1 Телефон: +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru Web-сайт: www.ntl-pribor.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31 Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11 Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» февраля 2023 г . № 433

Лист № 1 Регистрационный № 20260-00 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические КТК-01, КТК-02, KTL-01, KTL-02

Назначение средства измерений

Преобразователи термоэлектрические КТК-01, КТК-02, KTL-01, KTL-02 (далее -термопреобразователи, ТП) предназначены для измерения температуры жидкостей, газов и твердых тел, неагрессивных к материалу оболочки термопреобразователей, и последующего преобразования информации об измеренной температуре в единицы электрического напряжения.

Описание средства измерений

Термопреобразователи - стационарные, одно/двухканальные, однофункциональные и неремонтируемые изделия непрерывного действия.

Термопреобразователи могут применяться в промышленности, энергетике и, в частности, на атомных электростанциях (далее - АЭС) для температурного контроля технологического оборудования, находящегося в зоне свободного доступа и в зоне контролируемого доступа, включая герметичную зону.

Термопреобразователи определенного конструктивного исполнения могут быть использованы для непрерывного измерения температуры при экстремальных параметрах технологического процесса и/или окружающей среды, в частности, в герметичной зоне АЭС в условиях запроектной аварии и в послеаварийный период.

Принцип действия ТП основан на генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных сплавов, образующих часть одной и той же цепи.

В качестве чувствительного элемента (ЧЭ) термопреобразователя используется металлическая термопара, изготовленная из термоэлектродных жил кабеля с минеральной изоляцией в металлической оболочке.

С одного конца кабеля сформирован рабочий спай ЧЭ, который, в зависимости от типа ТП, образован сваркой жил кабеля (термоэлектродов) из разнородных материалов: хромель -алюмель (тип КТК) или хромель - копель (тип КТЬ). На другом конце сформирован узел заделки выводных проводников для подключения ТП к внешним линиям связи и обеспечения герметизации. Выводные проводники ТП из узла заделки выполнены термоэлектродными материалами, соответствующими материалам жил применяемого термопарного кабеля. Возможно применение медных выводных проводников (исполнение «М»). Термопреобразователи выпускаются с изолированным (И) и с неизолированным (Н) от оболочки рабочим спаем ЧЭ, с одним или двумя ЧЭ. Конструкция ТП неразборная.

ТС поставляются с номинальными статическими характеристиками (далее - НСХ) и с индивидуальными статическими характеристиками (далее - ИСХ).

К данному типу термопреобразователей относятся преобразователи термоэлектрические следующих модификаций: КТК-01 - термопреобразователи с чувствительным элементом типа К с диаметром монтажной части 1,5 мм; КТК-02 -термопреобразователи с чувствительным элементом типа К с диаметром монтажной части

  • 4 мм; KTL-01 - термопреобразователи с чувствительным элементом типа L с диаметром монтажной части 1,5 мм; KTL-02 - термопреобразователи с чувствительным элементом типа L с диаметром монтажной части 4 мм.

Для удобства монтажа, защиты и герметичности узлов подключения ТП к внешним линиям связи используются сборки ТП с монтажными элементами (штуцерами, чехлами монтажной части, головками коммутационными: клеммными, разъемными). Наличие монтажных элементов не изменяет метрологические характеристики ТП.

Преобразователи термоэлектрические типа КТК-01, КТК-02 применяемые в диапазоне измерений свыше 700 °С изготавливаются с применением жаропрочной оболочки, при этом в паспорте изделия указывается материал оболочки.

Преобразователи термоэлектрические в сборе с коммутационными головками, применяемые при температуре окружающего воздуха от 150 °С до 250 °С, изготавливаются с применением материалов и технологий, обеспечивающих стойкость к повышенной температуре, при этом в паспорте изделия ставится особая отметка по классификационному обозначению («Т» - технические средства для управления запроектной аварией).

Схема составления условного обозначения

  • 1   2   3    4   5   6   7 8    9   10

  • 1  Обозначение сборки (при наличии)

  • 2  Тип ТП (КТК-01, КТК-02, KTL-01, KTL-02)

  • 3  Материал жил (ХА - хромель-алюмель, ХК - хромель-копель)

  • 4  Для ТП с НСХ - класс допуска (1, 2 или 3) по ГОСТ Р 8.585

Для ТП с ИСХ - запись «ИСХ».

  • 5  Количество и тип рабочего спая ЧЭ

  • 6  Длина монтажной части, м

  • 7  Длина выводных проводников и их материал (М - медь или без обозначения, если соответствует материалу жил ТП), м (при наличии)

  • 8  Тип монтажного элемента (при наличии)

  • 9  Длина защитного чехла монтажного элемента (для головок коммутационных)

  • 10 Климатическое исполнение (УХЛ4 - не указывается)

Внешний вид термопреобразователей представлен на рисунке 1 и 2. Форма и

исполнение разъемных и клеммных головок, а также монтажных элементов могут отличаться.

Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru
Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

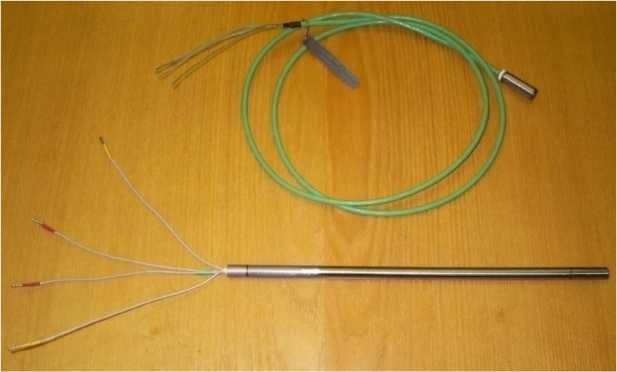

Термопреобразователь с выводными проводниками

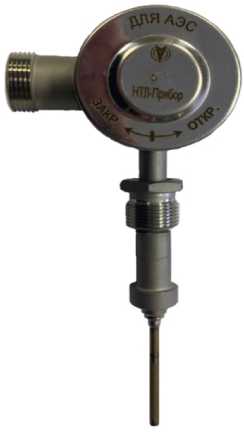

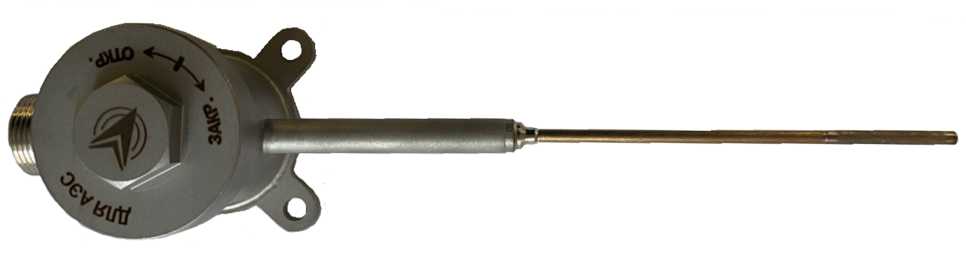

Термопреобразователь с разъемной головкой или клеммной головкой

типового исполнения

Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

Термопреобразователь с выводными проводниками в жаропрочной оболочке, предназначенный для эксплуатации внутри герметичной оболочки АЭС в условиях запроектной аварии для измерении температуры от 1200 до 1350 ОС

Рисунок 1 - Общий вид преобразователей термоэлектрических

КТК-01, КТК-02, К1Ъ-01, КТ1.-02

Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

Термопреобразователь с разъемной головкой или клеммной головкой, предназначенный для эксплуатации внутри герметичной оболочки АЭС, в условиях запроектной аварии (при экстремальных параметрах технологического процесса и/или окружающей среды).

Рисунок 2 - Общий вид преобразователей термоэлектрических

КТК-01, КТК-02, KTL-01, KTL-02

Нанесение знака поверки на преобразователи термоэлектрические не предусмотрено.

Заводской номер, обеспечивающий идентификацию каждого экземпляра преобразователя термоэлектрического, наносится на шильдик или на корпус преобразователя термоэлектрического ударно-точечной гравировкой или методом лазерной гравировки и имеет цифровое обозначение.

Пломбирование преобразователей термоэлектрических КТК-01, КТК-02, KTL-01, KTL-02 не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики преобразователей термоэлектрических КТК-01, КТК-02, КТЬ-01, КТЬ-02 с НСХ

Наименование характеристики

Значение

КТК-01

КТК-02

КТЬ-01 КТ1.-02

Номинальная статическая характеристика преобразования по ГОСТ Р 8.585-2001

К (ХА)

L (ХК)

Основной диапазон измерений температуры при длительном применении, °С

от -40 до +700

от -40 до +500

Максимальная измеряемая температура при кратковременном применении (не более 5 мин за период эксплуатации) при сохранении погрешности измерений в классе допуска, °С

+1300

+800

Класс допуска в основном диапазоне измерений температуры по ГОСТ Р 8.585-2001

1 или 2

Верхний предел измерений температуры (свыше основного диапазона в течение не менее 72 часов), °С

+800

+1350

+800

Относительная погрешность измерений температуры в диапазоне измерений свыше основного диапазона в течение не менее 72 часов, %

±2

Таблица 2 - Метрологические характеристики преобразователей термоэлектрических КТК-01, КТК-02, КТЬ-01, КТЬ-02 с ИСХ

Наименование характеристики

Значение

КТК-01

КТК-02

КТЬ-01

КТЬ-02

Основной диапазон измерений температуры при длительном применении, °С

от -40 до +400

от -40 до +400

Пределы абсолютного допускаемого отклонения от ИСХ в температурном эквиваленте, °С

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

КТК-01

КТК-02

КТЬ-01

КТЬ-02

Показатель тепловой инерции (т0,6э), с, не более

0,5

1,0

0,5

1,0

Диаметр монтажной части, мм

1,5

4,0

1,5

4,0

Длина монтажной части, м

от 0,05 до 30

Длина выводных проводников, м

от 0,06 до 30

Условия эксплуатации *:

  • - температура, окружающего воздуха оС

  • - температура окружающего воздуха для ТП применяемые на АЭС с классификационным обозначением «Т» оС

  • - абсолютное давление, МПа, не более

  • - относительная влажность, %, не более

  • - удельная активность среды, Бк/м3, не более

  • - мощность поглощенной дозы, Гр/с, не более

от -50 до +150

от -50 до +250

0,63

98

1,25П015

19,44

Вероятность безотказной работы за 8000 часов, в основном диапазоне измерения температуры, не менее

0,98

Средняя наработка на отказ, ч, не менее

250 000

Назначенный срок службы термопреобразователей при измерении температуры:

  • - до +60 °С включ., лет.

  • - св. +60 до +400 °С включ., лет.

  • - св. +400 до +700 °С (для КТК-01, КТК-02) включ., лет.

  • - св. +700 до +800 °С (для КТК-01), ч.

  • - св. +700 до +1350 °С (для КТК-02), ч.

  • - св. +400 до +500 °С (для КТЬ-01, КТЬ-02), лет.

  • - св. +500 до +800 °С (для КТЬ-01, КТЬ-02), ч.

15

12

5

72

72

5

72

Электрическое сопротивление изоляции при испытательном напряжении не более 100 В между каждой изолированной цепью ЧЭ и оболочкой ТП, а также между изолированными цепями чувствительных элементов не менее:

а) от + 15 до + 35 °С - 500 МОм;

б) от + 100 до +250 °С - 20 МОм;

в) от + 251 до +450 °С - 2 МОм;

г) свыше +451 °С - 0,07 МОм.

Электрическая изоляция ТП выдерживает в течение одной минуты синусоидальное переменное напряжение частотой 50 Гц:

а) 250 В для ТП типа КТК-01 (КТЪ-01);

б) 500 В для ТП типа КТК-02 (кТЬ-02).

* параметры окружающей (не измеряемой) среды в зоне расположения выводного кабеля / монтажных элементов ТП.

Знак утверждения типа

Нанесение знака утверждения типа на термопреобразователи не предусмотрено. Знак утверждения типа наносится в верхнем левом углу на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность приборов приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение*

Количеств

о

Примечания

Преобразователь термоэлектрический

КТК-01; КТК-02; КТЬ01; КТЬ-02; СБ220/КТК-01; СБ220/КТК-02;

СБ220/КТЬ-01;

СБ220/КТЬ-02

1 шт.

*обозначение согласно ТАДУ 405220.002ТУ в соответствии с заказом

Паспорт

ТАДУ 405220.002ПС

1 экз.

-

Руководство по эксплуатации

ТАДУ 405220.002РЭ

1 экз

на партию

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и работа» руководства по эксплуатации ТАДУ 405220.002РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим КТК-01, КТК-02, KTL-01, KTL-02

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ТАДУ 405220.002ТУ Преобразователи термоэлектрические типов КТК-01, КТК-02, КТ1.-01, КТЬ-02. Технические условия;

СТО 1.1.1.07.001.0675-2017 Стандарт организации. Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования.

Правообладатель

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1

Телефон: +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru

Web-сайт: www.ntl-pribor.ru

Изготовитель

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор») ИНН 7715090284

Адрес: 123001, г. Москва, вн. тер. г. муниципальный округ Пресненский, пер. Трехпрудный, д. 11/13, стр. 2, подъезд/этаж/помещ./ком. 6/1/3/1

Телефон: +7 (495) 964-30-00

E-mail: mail@ntl-pribor.ru

Web-сайт: www.ntl-pribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.




Приказ Росстандарта №433 от 28.02.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 февраля 2023 г.

433

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    за собой.

  • 4. Контроль за испол1рниаддаржадВДокйдааШ16Ш,ляк?

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Е.Р.Лазаренко

Сертификат: 646070CB8580659469A85BF6D18138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

\______—_______




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
